12.气机本体用硅酸铝纤维毡粘贴保温检验批施工质量验收表 4.13.9

管道和设备保温工程检验批质量验收记录

单位工程名称 XXXXXX 分项工程名称 车间外动力管道 验收部位 车间外动力管道保温

总包单位 XXXXXX 项目经理 XX 专业工程师 XX

施工单位 / 施工单位项目负责人 / 技术负责人 XX

施工名才 .执行标准褥及编号 《工业设备及管道绝热工程施工质量验收规范》（GB50185-2019）

序号 检验项目（主控项目） 施工单位检验结果 建设（监理）单位验收结论

1 保温系统采用的材料应符合设计要求

2 保温层厚度应均匀，保温层与管道及设备应接触紧密，绑扎牢固，构造正确。接缝位置应正确、严密，表面平顺整洁

3 固定件、支撑件应安装牢固，安装间距应符合设计要求，支撑件不得外露保温层

4 保温结构端部不得妨碍法兰、阀门、热量计装置、伸缩器等管道附件和支架的相应功能

5 缠裹式保护层包裹紧密，无松脱、翻边缺陷，缠绕起点和终点捆扎结实；涂抹保护层表面平整光洁，无酥松和干缩裂缝，镀锌钢丝头无外露现象

序号 检验项目（一般项目） 施工单位检验结果 建设（监理）单位验收结论

1 保温层接缝应平顺，纵缝处圆弧均匀，环缝处不得有明显凹凸变形

2 保温层伸缩缝位置和宽度应符合设计要求，缝内软质保温材料应填充严密、捆扎牢固

3 保护层接缝搭接宽度应符合设计要求，且顺水搭接。缠绕式保护层表面无褶皱、鼓包缺陷

4 保温层伸缩缝宽度允许偏差（mm） 5

5 保温层厚度允许偏差（mm） +10%,且WlOmmL5乳且2-8mm

6 保护层表面平整度允许偏差（mm） 卷材 5

涂抹 10

质量控制资料

施工单位质量检查员：

施工单位专业技术负责人：

年月日 建设（监理）单位验收结论

建设（监理）单位专业技术负责人：

年月日

Importa nt & Selected Docume nts

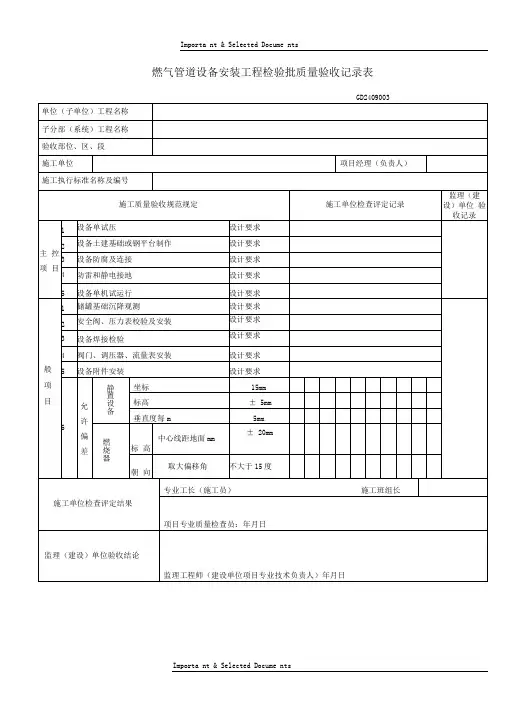

燃气管道设备安装工程检验批质量验收记录表

GD2409003

单位（子单位）工程名称

子分部（系统）工程名称

验收部位、区、段

施工单位

项目经理（负责人）

施工执行标准名称及编号

施工质量验收规范规定 施工单位检查评定记录 监理（建

设）单位 验收记录

主 控

项 目 1 设备单试压 设计要求

2 设备土建基础或钢平台制作 设计要求

3 设备防腐及连接 设计要求

4 防雷和静电接地 设计要求

5 设备单机试运行 设计要求

般

项

目 1 储罐基础沉降观测 设计要求

2 安全阀、压力表校验及安装 设计要求

3 设备焊接检验 设计要求

4 阀门、调压器、流量表安装 设计要求

5 设备附件安装 设计要求

6 允

许

偏

差 静置设备 坐标 15mm

标高 ± 5mm

垂直度每m 5mm

燃烧器 标 高 中心线距地面mm ± 20mm

朝 向 取大偏移角 不大于15度

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员：年月日

监理（建设）单位验收结论

监理工程师（建设单位项目专业技术负责人）年月日

Importa nt & Selected Docume nts

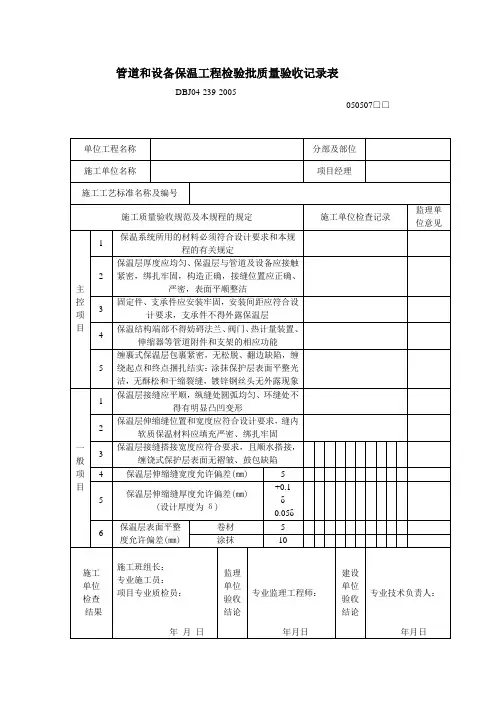

管道和设备保温工程检验批质量验收记录表

DBJ04-239-2005

050507□□

单位工程名称 分部及部位

施工单位名称 项目经理

施工工艺标准名称及编号

施工质量验收规范及本规程的规定 施工单位检查记录 监理单位意见

主

控

项

目 1 保温系统所用的材料必须符合设计要求和本规程的有关规定

2 保温层厚度应均匀、保温层与管道及设备应接触紧密，绑扎牢固，构造正确，接缝位置应正确、严密，表面平顺整洁

3 固定件、支承件应安装牢固，安装间距应符合设计要求，支承件不得外露保温层

4 保温结构端部不得妨碍法兰、阀门、热计量装置、伸缩器等管道附件和支架的相应功能

5 缠裹式保温层包裹紧密，无松脱、翻边缺陷，缠绕起点和终点捆扎结实：涂抹保护层表面平整光洁，无酥松和干缩裂缝，镀锌钢丝头无外露现象

一

般

项

目 1 保温层接缝应平顺，纵缝处圆弧均匀、环缝处不得有明显凸凹变形

2 保温层伸缩缝位置和宽度应符合设计要求，缝内软质保温材料应填充严密、绑扎牢固

3 保温层接缝搭接宽度应符合要求，且顺水搭接，缠饶式保护层表面无褶皱、鼓包缺陷

4 保温层伸缩缝宽度允许偏差(㎜) 5

5 保温层伸缩缝厚度允许偏差(㎜)

(设计厚度为δ) +0.1

δ

-0.05δ

6 保温层表面平整度允许偏差(㎜) 卷材 5

涂抹 10

施工

单位

检查

结果

施工班组长：

专业施工员：

项目专业质检员：

年 月 日 监理

单位

验收

结论

专业监理工程师：

年月日 建设

单位

验收

结论

专业技术负责人：

年月日

浙江嘉兴发电厂三期工程

空气压缩机安装检验批施工质量验收表

机组 工程编号： 性质： 表4.8.33

分项工程名称

工序 检验项目 性质 单位 质量标准 质量检验结果 结论

设

备

检

查 整体外观 无损伤、裂纹等缺陷

曲

轴

与

轴

瓦 接触角度 主控 度 符合设备技术文件规定，无规定时按90～120

轴瓦顶部间隙 轴径＜50㎜ 主控 mm 符合设备技术文件规定，无规定时为0.08～0.12

轴径50～150 主控 mm 符合设备技术文件规定，无规定时为0.10～0.15

轴径150～300 主控 mm 符合设备技术文件规定，无规定时为0.20～0.30

轴瓦侧部间隙 主控 mm 两侧间隙均匀,总和为顶部间隙的1.5倍

轴瓦瓦口间隙 主控 mm 1～1.5,中间应加软金属垫片

注油孔 畅通

活

塞

组

装 活塞环与汽缸壁间隙 mm ≤0.05,接触严密、良好，漏光不多于两处，漏光处与活塞环的锁口距离>30°弧长

无润滑活塞环与缸壁间隙 mm 0.1～0.2

活塞环在槽内侧面间隙 mm 0.05～0.1

活塞环对口间隙 mm ≤3～5‰活塞直径，或符合设备技术文件规定

活塞环对口错位角度 度 应错开90°～120°

活塞与气缸两端死点间隙 mm 符合设备技术文件规定

设

备

检

修 吸

排

气

阀

组

装 严密性 阀片与阀座接触严密

吸排气阀片精度 符合设备技术文件规定

吸排气阀片弹簧 弹力均匀，松紧力一致

吸排气阀片行程 mm 符合设备技术文件规定，无规定时3～4

吸排气阀盖螺栓联接 坚固、严密

气缸垫片材质及涂料 软金属铜质垫石棉橡胶垫，并涂铅粉
