对接地故障几种不同方式的探讨

简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查
和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目
标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。

为防止因配电线路接地故障所发生的人身间接电击、电
气火灾及线路的热稳定性，现行的设计和施工中均提出在低
压配电线路中需设置接地故障保护。在《低压配电设计规范》
（GB50054-95）第4.4.10至4.4.22条中分别详细的对几
种不同接地型式的系统，明确指出所应采用的不同接地故障
保护方式及条件。本文依据规范所认定的三种不同接地故障
保护方式对其工作原理及条件进行分析，以便在实际工作中
更好的应用。

1、利用配电线路所设置的过电流保护兼作接地故障保
护；这种保护方式因利用所控制的线路断路器，在不增设其
他装置就可以实现接地故障保护功能，所以方便易行。但应
能满足规范所要求的在发生故障时，断路器切断故障电流的
允许时间。
FS 精编安全管理 | SAFETY MANAGEMENT

第3页/总6页
2、利用零序电流来实现接地故障保护；依据基尔霍夫定
律流入电路中任意节点的复电流的代数和为零，所以三相电
流的矢量和即零序电流I０=︱IA︱+︱IB︱+︱IC︱在三相
负荷完全平衡时（假定无接地故障，不考虑线路及电器设备
的正常泄漏电流）I０=0。当三相负荷不平衡时I０=IN，此
时零序电流为不平衡电流IN。当某一相发生接地故障时必然
要产生一个单相接地故障电流Id，此时的零序电流I０
=IN+Id是三相不平衡电流与单相接地故障电流的矢量和。
所以利用零序电流来实现接地故障保护时其动作电流应大
于三相不平衡电流。

3、利用剩余电流实现接地故障保护；配电线路在没有发
生接地故障时，三相负荷电流与中性线电流的矢量和无论三
相负荷电流平衡与否它们的电流均为零，即∣IA︱+︱IB︱+
︱IC∣+∣IN∣=0。当某一相发生单相接地故障时，故障电流
通过保护线PE与大地构成通路，所以此时∣IA︱+︱IB︱+
︱IC∣+∣IN∣≠0。此时的电流应为接地故障电流加上配电线
路及电器设备的正常泄漏电流，我们称此电流为剩余电流。
FS 精编安全管理 | SAFETY MANAGEMENT
第4页/总6页
由此分析可知利用剩余电流来实现接地故障保护时其动作
电流应为剩余电流。

零序电流保护一般适用与TN接地系统。在发生某一相
单相接地故障时，对于TN-S系统其回路阻抗包括相线阻抗
Z1，PE线阻抗ZPE和接触阻抗Zf，即ZS=Z1+ZPE+Zf；
对于TN-C系统其回路阻抗包括相线阻抗Z1，PEN线阻抗
ZPEN和接触电阻Zf，即ZS=Z1+ZPEN+Zf；对于TN-C-S
系统其回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE
线阻抗ZPE和接触电阻Zf，即ZS=Z1+ZPEN+ZPE+Zf。所
发生的单相接地故障电流Id=220/ZS，明显地大于无故障时
的三相不平衡电流。如果其动作电流整定值合适，在发生接
地故障时能躲过不平衡电流，检测出发生接地故障时的零序
电流就能实现其对接地故障地保护。对于TT系统；因三相
不平衡电流较大，在发生某相接地故障时其回路阻抗应包括
相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源
侧接地电阻RB及接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，
接地故障电流Id=220/ZS。由于RA+RB＞Z1+ZPE+Zf，并
FS 精编安全管理 | SAFETY MANAGEMENT
第5页/总6页
且RA+RB数值一般较大，故TT系统在故障回路阻抗大，
所发生的单相接地故障电流Id远小于不平衡电流，很难检
测出故障电流，所以零序电流保护不适用于TT接地系统。

从利用剩余电流来完成接地故障保护的原理分析可知
它保护动作整定电流可以从mA级到A级，有相当高的动作
灵敏度。对于TN、TT、IT接地系统均可以运用。但不适用
于TN系统中TN—C接地系统。在TＮ–C接地系统中保护
线PE和中性线N是合为一根PEN线，在正常工作时PEN
线要流过三相不平衡电流，当发生单相接地故障时所发生的
故障电流也要从PEN线流过，所以剩余电流保护装置无法
检测出剩余电流。也就是说对于TN-C系统，剩余电流保护
已无检测剩余电流的功能。

从保护动作灵敏度与使用安全性来说，剩余电流保护高
于零序电流保护，并且零序电流保护不能应用于单相配电线
路上。我国以前采取苏联用零序电流保护作为接地故障故障
保护。对于TN–C系统由于零序电流保护装置是安装在PEN
FS 精编安全管理 | SAFETY MANAGEMENT
第6页/总6页
线上，保护整定值应躲过PEN线上最大不平衡电流，在单相
接地故障电流小于该整定值时，保护装置就会拒动，就有可
能引起人身电击或火灾危险的发生。所以在低压配电线路接
地保护的IEC标准中已取消了零序电流保护。

无论是通过电流保护兼接地故障保护，还是零序电流保
护或剩余电流保护，它们都是我国现行规范允许的接地故障
保护措施之一，在实施过程中都必须与等电位联接相结合使
用，才能完善保护作用。
这里填写您的企业名字
Name of an enterprise

合集下载

试析低压配电接地方式分析及故障保护防范

试析低压配电接地方式分析及故障保护防范

试析低压配电接地方式分析及故障保护防范低压配电系统是工业和建筑领域中常见的电力配电系统之一，其接地方式的选择和故障保护对于系统的安全稳定运行至关重要。

在本文中，我们将就低压配电系统的接地方式进行分析，以及探讨故障保护的防范措施。

一、低压配电接地方式分析低压配电系统的接地方式主要有单点接地和多点接地两种方式。

1. 单点接地单点接地是指整个低压配电系统只有一个接地点，将所有的电气设备的金属外壳和接地回路都连接到这个接地点上。

单点接地具有接地电阻小、维护方便等优点，但缺点是一旦接地点出现了故障，整个系统都会受到影响。

在选择低压配电系统的接地方式时，需要根据具体的工程特点和要求来进行分析和选择。

一般来说，要求系统安全可靠、容错能力强的情况下，多点接地是更为合适的选择；而对于一些小型建筑或设备，单点接地则可以考虑。

二、故障保护防范在低压配电系统中，故障的发生是不可避免的，因此如何进行故障保护是至关重要的。

1. 过载保护在低压配电系统中，经常会出现过载现象，这会导致电缆和设备的过热甚至烧毁。

为了防止过载造成的损害，可以采取配电设备的额定容量选择、安装熔断器或断路器等方式进行保护。

2. 短路保护3. 接地故障保护接地故障是低压配电系统中的常见故障之一，如果不能及时处理，会对系统和设备造成严重危害。

为了防范接地故障，可以采取巡视、检测等措施来及时发现和处理接地故障，减少损失。

4. 漏电保护低压配电系统中的漏电故障会导致电气设备和人身安全受到威胁，因此需要采取漏电保护措施。

可以通过安装漏电断路器、残压保护器等设备来及时发现和隔离漏电故障。

以上所述仅为低压配电系统接地方式分析及故障保护防范中的一部分内容，根据不同的工程情况和需求，还需要对系统进行全面综合的分析和设计。

无论采用何种接地方式和防护措施，都需要保证系统的安全稳定运行。

希望本文所述内容能够对低压配电系统的设计和运行有所帮助。

关于配电网中性点不同接地方式的优点及可靠性探讨

关于配电网中性点不同接地方式的优点及可靠性探讨

Ｋ ｊＱｉ ｙ ｎ ｅｉ ａ ａ ◆科 技 前 沿 ｎ
关于配 电网中性 点不 同接地 方式的优 点及可靠性探 讨
．
王 云 霞
（ 坊 供 电 公 司 ， 北 廊 坊 ０５ ０ ） 廊 河 ６ ００
摘
要： 城市配 电网中性点不 同接地 方式的选择关系 到电网的安全可靠运 行。针对 中压 电网中性点不接地供 电网系 统的不断扩大 ， 合
障 。 为 此 ， 河 北 省 廊 坊 市 采 用 中性 点经 消弧 线 圈 接 地 方 式 在 在 我市 中压 电网 中广 泛应 用 。
（） 算 电容 电流 和 实 际 电容 电 流 误 差 较 大 ， 数 变 电 １计 多
站 是 电缆 和 架 空 线 混 合 的供 电 网络 ， 确 而及 时 的 掌 握 配 电 准 线 路 的长 度 是 很 难 做 到 的 ， 且 电 缆 型 号 繁 多 ， 位 长 度 的 而 单 电容 电流 也 不 尽 相 同 。 （） ２ 电缆 为主 配 电 网 的单 相 接 地 故 障 多 为 系 统 设 备 在 一 定 条 件 下 由于 自身 绝 缘 缺 陷 造 成 的 击 穿 ， 而 且 接 地 残 流 较 大 ， 其 是 当 接 地 点 在 电 缆 时 ， 地 电弧 为 尤 接 封 闭 性 电 弧 ， 弧 更 加 不 易 自行 熄 灭 ， 以 电 缆 配 电 网 的单 电 所 相 接地 故 障 多为 永 久 性 故 障 。
廊 坊 市 配 电 网供 电方 式 的实 际 情 况 看双 电源 供 电 方 式 ， 架 空 绝 缘 线 的 采 用 ， 网布 置 ， 环 运 行 方 式 ， 环 开 电缆 线 路 所 占 比 重 等 因 素造 成 了采 用 中 性 点 不 接 地 或 经 消 弧 线 接 地 方 式 的优 点不 突 出 。 目前 已改 小 电 阻 接地 方 式 的变 电站 实 际 从 运 行 情 况 分 析 ； 护 配 置 得 当 ， 不 降 低 供 电 可靠 性 。 保 可 影 响 供 电可 靠 性 的 因 素 有 很 多 ， 断 供 电可 靠 性 高 低 主 判 要 有 ３ 指标 ： 电频 率 、 电持 续 时 间及 少 供 电量 。 个 停 停 电缆 故 障 的 原 因 ， 从统 计 情 况 看 ， 要 是 绝 缘 老 化 、 主 电缆 质 量 、 力 破 坏 等 ， 般 都 是永 久性 故 障 ， 外 一 当发 生 接 地 故 障 时 不 应 带 故 障运 行 。从 实 际运 行 情 况 看 ， 以 电缆 为 主 的 配 电 在 网 中 ， 性 点 不 接 地 或 经 消 弧 线 较 接 地 方 式 下 ， 相 接 地 中 单 故 障 引发 的相 间 短 路 故 障较 多 。

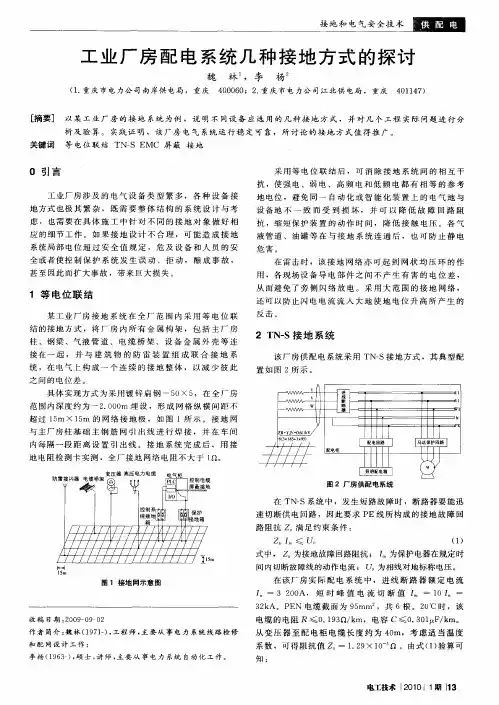

工业厂房配电系统几种接地方式的探讨
