Quidway® NetEngine 16E/08E/05 路由器 产品概述
华为技术有限公司 数据通信产品部 1 Quidway® NetEngine 16E/08E/05 骨干路由器
Quidway® NetEngine 系列骨干路由器是华为系列路由器中的高端产品
ＮｅｔＥｎｇｉｎｅ 系列骨干路由器在保持对业界先进技术密切跟踪的同时不断地提高产品的技术水平充分满足用户的业务需求
Quidway® NetEngine 高端路由器已在电信运营商以及政府教育企业用户市场的网络建设中获得了规模应用
NetEngine 16E NetEngine 08E NetEngine 05

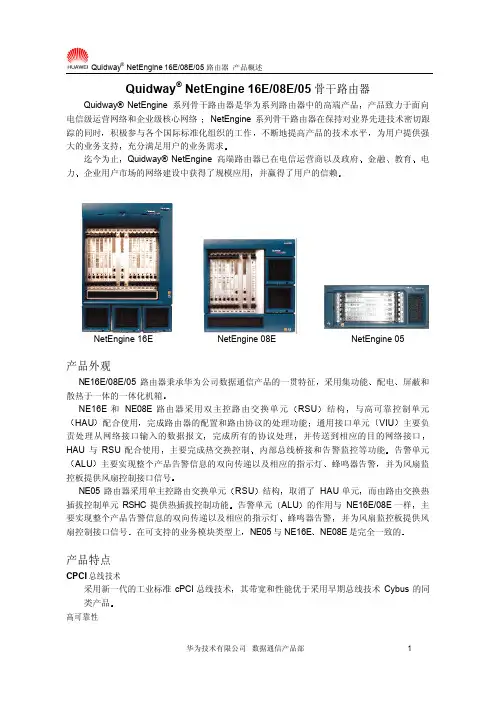

产品外观
NE16E/08E/05路由器秉承华为公司数据通信产品的一贯特征配电
NE16E和NE08E路由器采用双主控路由交换单元结构HAUÍê³É·ÓÉÆ÷µÄÅäÖúÍ·ÓÉÐ-ÒéµÄ´¦Àí¹¦ÄÜVIUÍê³ÉËùÓеÄÐ-Òé´¦Àí
HAU与RSU配合使用内部总线桥接和告警监控等功能ALU·äÃùÆ÷¸æ¾¯
NE05路由器采用单主控路由交换单元结构而由路由交换热
插拔控制单元RSHC提供热插拔控制功能ALUÖ÷
ҪʵÏÖÕû¸ö²úÆ·¸æ¾¯ÐÅÏ¢µÄË«Ïò´«µÝÒÔ¼°ÏàÓ¦µÄָʾµÆ²¢Îª·çÉȼà¿Ø°åÌṩ·çÉÈ¿ØÖƽӿÚÐźÅNE05与NE16E
产品特点
CPCI总线技术
采用新一代的工业标准cPCI总线技术
高可靠性
Quidway® NetEngine 16E/08E/05 路由器 产品概述
华为技术有限公司 数据通信产品部 2 主控板冗余设计N+1电源热备份双
CPCI总线实现了负荷分担和备份APS
VRRP协议保证了设备间的可靠性整机实现7x24小时的不间断运行
高性能的CPU配合自主知识产权的IP TurboEngine TM技术
增强型VIU处理能力高达400Kpps
5
配置
关于本章
主要包括基本业务管理配置内容。5.1 快速配置向导5.2 基本业务管理主要包括如下基本业务：接口配置、VLAN、DHCP、静态路由等。5.3 进阶业务管理主要包括如下基本业务：Voice VLAN、MAC地址管理、IP业务、线路环回检测、生成树协议、LLDP、IGMP Snooping等。5.4 安全业务管理主要包括如下安全业务：访问控制列表、用户接入控制、QoS配置、IP安全、风暴控制、端口隔离等。
5.1 快速配置向导

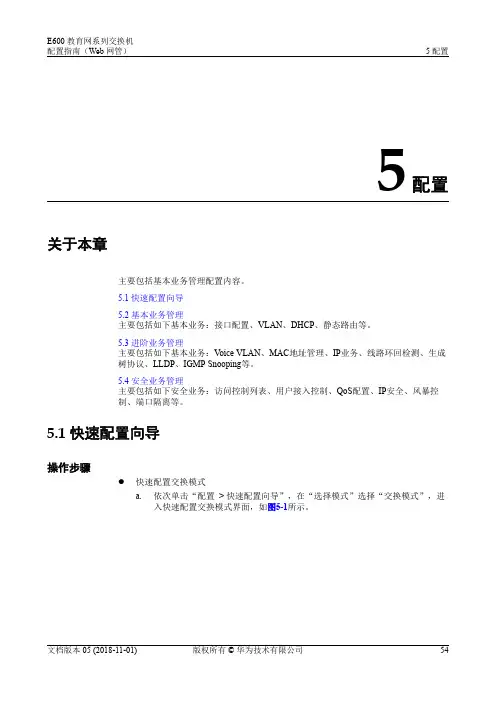

操作步骤l快速配置交换模式a.依次单击“配置 > 快速配置向导”，在“选择模式”选择“交换模式”，进入快速配置交换模式界面，如图5-1所示。E600 教育网系列交换机配置指南（Web网管）5 配置
文档版本 05 (2018-11-01)版权所有 © 华为技术有限公司54图5-1 快速配置交换模式
b.在“步骤2：配置连接下行设备的接口”下方，单击“添加”按钮，填写各配置项，单击完成配置。界面信息含义如表5-1所示。表5-1 配置连接下行设备的接口配置项说明接口名称选择连接下行设备的接口接口状态配置选中接口状态。lON：开启接口。lOFF：关闭接口。允许VLAN配置选中接口的缺省VLAN的编号。设备类型选择下行口连接的设备类型。lPC：链路类型为Access，允许的VLAN只能配置一个。l交换机：链路类型为Trunk，允许的VLAN可以配置多个。
说明完成配置后，可勾选相应的接口配置，点击“步骤2：配置连接下行设备的接口”下方的“删除”按钮，可以对配置进行删除。c.在“步骤3：配置连接上行网关的接口”下方，选中需要配置的接口。根据需要可在接口选择区域中执行以下操作：n单击接口图标选中单个或多个接口。n拖曳鼠标批量选中连续接口。界面信息含义如表5-2所示。E600 教育网系列交换机配置指南（Web网管）5 配置
文档版本 05 (2018-11-01)版权所有 © 华为技术有限公司55表5-2 配置连接上行网关的接口配置项说明接口状态配置选中接口状态。lON：开启接口。lOFF：关闭接口。链路聚合开启链路聚合功能。lON：开启链路聚合功能。lOFF：关闭链路聚合功能。链路聚合ID填写链路聚合ID。当“链路聚合”状态为“ON”时有效。允许VLAN指定链路聚合类型接口加入的VLAN。
