调音台的功能作用及使用介绍

页脚内容 调音台功能及使用技巧介绍(一)

不知道论坛的朋友对调音台是否熟悉，此贴送给还未接触或者刚刚接触调音台的朋友

调音台广泛用于广播、剧场、舞厅、体育馆等场所。常见的调音台有8路、12路、16路、24路等，每路均可单独对信号进行处理，如信号放大，音调调节，声音的空间定位、混合等。调音台可分为输入、母线、输出三部分。调音台输入部分：插座和功能键安排。

(1)是话筒（MIC）输入插座。

(2)是线路端（Line）。它是一种大三芯插座，一般用于除话筒外的其它声源的输入孔。

(3)是插入插座（INS）。其平时内部处于导通状态，当插入大三芯插头后，(1)(2)输入的信号从插头一芯引出，经外部设备处理后又从另一芯返回调音台，故也称为又出又进插座。

(4)是定值衰减（PAD）。按下此键，输入的信号将衰减20dB（即10倍），有的为30dB。

(5)是增益调节（Gain），即音量预调旋钮。

(6)是低切按键（100Hz）。按下此键，信号中100Hz以下的成分被切除。

(7)是均衡调节（EQ）。H.F.高频，M.F.为中频，L.F.为低频。

(8)是辅助旋钮（AUX1；AUX2；AUX3；AUX4）。调节该路信号送往相应母线的电平大小。其中AUX1、AUX2的信号从推子前引出，不受推子影响，AUX3、AUX4则受推子控制。

(9)是声像调节（PAN）。调节声源在空间的分布，如调至左边时，相当于把该路声源放在左边（左声道）。在要求立体声的场所时使用该钮。

(10)衰减器（Fader）。即推子，调节该路音量大小。

(11)*按键（PFL或CUE）。按下它，用耳机插在调音台的耳机插孔上，实现对该路信号的*。

(12)接通按键（ON）。按下它，该路信号接入调音台进行混合。

(13)L-R按键。按下它，信号经推子、PAN后送往左右母线。

(14)1-2按键。按下它，信号经推子、PAN后送往编组母线1和2。

(15)3－4按键。按下它，信号经推子、PAN后送往编组母线3和4。

值得注意的是有些调音台无13、14、15按键。母线（BUS）是各路输入通道

信号的汇流处，然后传至输出部分。一般有四条母线，左（L）右（R）输出母线，*母线和效果母线。至于调音台的输出部分较简单，这里不再讲述。下一篇将讲述调音台的操作方法与技巧

页脚内容 调音台功能及使用技巧介绍(二)

下面具体介绍一下操作要点：

一、开机前，连接好所有系统。将推子，均衡器（EQ），PAN PAD GAL等调回起始状态

二、开机后

(1)先将音源设备（如CD）的音量开到最大不失真状态。

(2)调节调音台该输入通道的分推子于70%，调大输入增益（GAIN）旋钮到PEAK（峰值）指示灯到刚亮未亮处。

(3)调节音量输出主推子，使输出的VU表指针大致在0VU附近摆动，不允许长时间指针超过+3VU。此时主推子位置也宜在50%~70%的位置内。可相应调整输入增益或音源输出电平。

(4)如果还觉得音箱响度不够，可开大功放音量旋钮，注意此时功放不得进入削波状态，否则应换更大功率功放。

(5)以上控制顺序是由输入逐步向输出调整。如果音源是话筒，由于话筒输入信号很小，初学者调输入通道时常因听不到声音而感到茫然不知 所措，此时可先将输出主推子置于70%，再调输入增益旋钮和分推子，再按上述②～④步骤调整。特别要注意是否因定值率减（PAD）按下，此时应不作衰减。此法对初学者较适合。

(6)然后按节目要求，分别调整调音台上的EQ，PAN及效果等

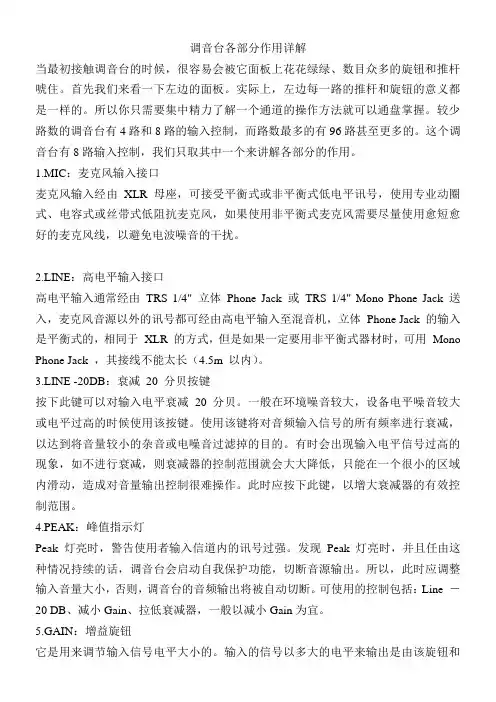

当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左边每一路的推杆和旋钮的意义都是一样的。所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口

麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口

高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（ 以内）。

3.LINE -20DB：衰减 20 分贝按键

按下此键可以对输入电平衰减 20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯

页脚内容 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮

它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为 20 分贝到 60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。

6.HIGH、MIDDLE、LOW：三段均衡器旋钮

High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负 15 分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。

低音：20 Hz ～ 500 Hz 适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。

中音：500 Hz ～ 2 KHz 适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。

高音：2 KHz ～ 8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。

7.MONITOR：总*音量旋钮

调节该通路在*线路中的音量大小。如不使用额外接入调音台的总*设备，则此旋钮可置于 0 处。

8.EFFECT：输出至效果器旋钮

调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于 0 处。

9.PANPOT: 声像旋钮

它用来调整该通道信号在左右声道之间的立体声位置。调节范围 左声道 5 ～ 右声道 5 ，如不需要制作特殊效果，一般置于 0 处。

10.PFL：衰减器前*按键

当衰减器前*按键按下时，*输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。当有多路输入的 PFL

被按下时，*输出送出的将是这些通路的混音。

11.FADER：衰减器(音量推子)

决定该通道信号发送给总线输出的音量大小。音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。这时，该通道没有信号输出。调节范围－∞ ～

页脚内容 ＋6 分贝，一般以推到 0 处适宜，超过 0 则会使声音产生一定程度的失真。如果一定要提高电平讯号，一般采用适当提高Gain的办法，而不会将衰减器提升超过 0 。

由于音乐输入为连续，而人声输入为间断，故在操作上有一定区别。在对音乐的输入轨道操作时，一般使用“淡入”、“淡出”效果。即操作时先缓缓推拉衰减器，再慢慢加快操作速度，切忌匀速推拉或者瞬间大幅度的操作，这样会使听众感觉很不舒服。而在对人声输入通道进行操作时，一般采用“一步到位”操作。即在需要人声的时候，将推子一下推到大概合适的位置，再根据*和电平表显示进行细微调节。而不需要人声时，要马上把推子拉到最底部，以避免不必要的声音被输入进去。

接下来，我们再看看调音台右面的控制面板。之前面的面板是用来调节输入信号的，而右面的则主要负责调节输出信号。

Behringer UB1622FX调音台

作为一个现代乐手，经常会见到调音台。就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台??那是专业设备嘛！不会用是应该的。不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。于是总会使用到各种调音台。什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。总之到处都会找到调音台的影子。很多朋友觉得调音台很复杂，弄不懂。搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。

想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：

一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等

二. 调音台可以把很多声音的混合起来组成一个立体声！

三. 调音台能为乐手和演员“返送”监听。

四. 调音台协助效果器为各个通道添加混响、延迟等效果

五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音

六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。

实践是学习调音台的最好方法。我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。这个 UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。

下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。

第一部分：信号的放大，参数均衡和插入效果

我们知道话筒所产生的音频信号是非常微弱的。而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。这种设备就是前置放大器，俗称话放。请看。
