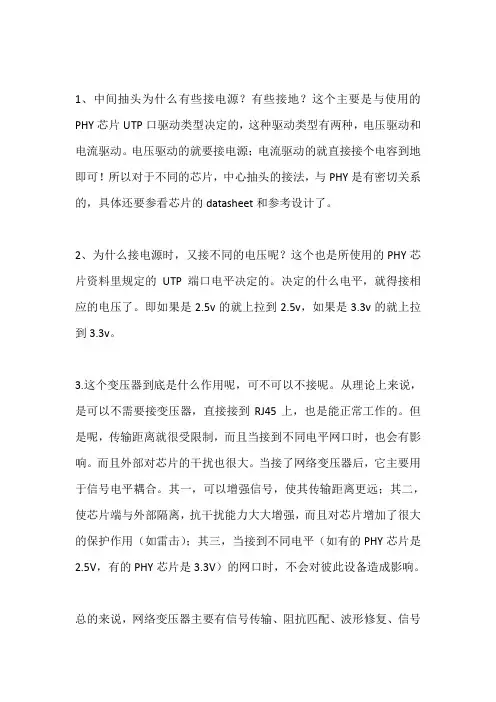

1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。
2、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。
3.这个变压器到底是什么作用呢，可不可以不接呢。从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。但是呢，传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。其一，可以增强信号，使其传输距离更远；其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击）；其三，当接到不同电平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。
总的来说，网络变压器主要有信号传输、阻抗匹配、波形修复、信号杂波抑制和高电压隔离等作用。
数据汞也被叫做网络变压器或可称为网络隔离变压器。它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。除此而外，数据汞还能对设备起到一定的防雷保护作用。
变压器两脚加上信号电压(差模信号)时，经过磁路耦合作用在变压器的次级端感应出感生电压。对于信号电压，由于CMC两绕组同时流过的信号电流大小相等、方向相反，在CMC的铁芯磁路中产生了方向相反的磁通，相互抵消，不影响差模信号传输。而此时CMT两绕组流过的则是大小相等，方向相同的电流，致使CMT的作用相当于一个大的电阻，阻碍差模信号的通过，对载波信号的传输影响极少。所以差模信号被直接耦合加到负载上。而对共模信号来说，主要是通过变压器的初、次级间的分布电容耦合到次级，而此时CMC两绕组流过的是大小相等、方向相同的电流，这时CMC相当于一个大的电阻，阻止共模电流的传输，而CMT两绕组则是流过大小相等、方向相反的电流，对共模信号相当于短路，这样共模电压基本上不会被传送，而被耦合到负载上。从而既能使载波信号被很好的传输，又能抑制共模干扰信号。

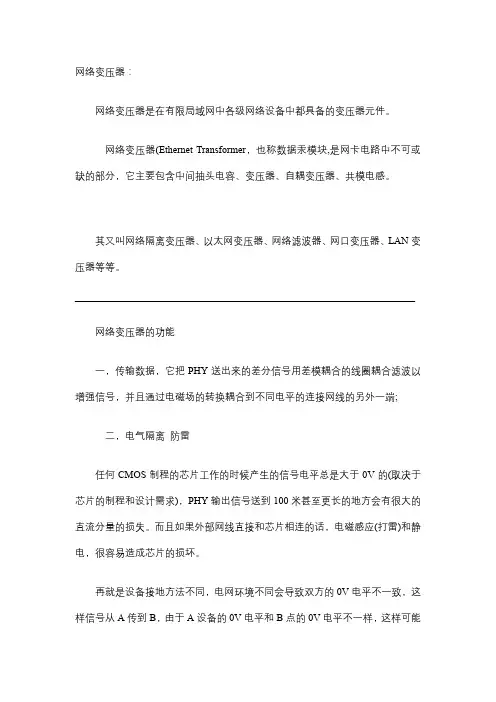

网络变压器：
网络变压器是在有限局域网中各级网络设备中都具备的变压器元件。
网络变压器(Ethernet Transformer，也称数据汞模块,是网卡电路中不可或缺的部分，它主要包含中间抽头电容、变压器、自耦变压器、共模电感。
其又叫网络隔离变压器、以太网变压器、网络滤波器、网口变压器、LAN变压器等等。
——————————————————————————————————
网络变压器的功能
一，传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;
二，电气隔离 防雷
任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的(取决于芯片的制程和设计需求)，PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。而且如果外部网线直接和芯片相连的话，电磁感应(打雷)和静电，很容易造成芯片的损坏。
再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。
网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。这样不但使网线和PHY之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。 网络变压器本身就是设计为耐2KV~3KV的电压的。也起到了防雷保护作用。有些朋友的网络设备在雷雨天气时容易被烧坏，大都是PCB设计不合理造成的，而且大都烧毁了设备的接口，很少有芯片被烧毁的，就是变压器起到了保护作用。
隔离变压器可满足IEEE802.3的绝缘要求，但不能抑制EMI。
二、共模抑制
在双绞线中的每一根导线是以双螺旋形结构相互缠绕着。流过每根导线的电流所产生的磁场受螺旋形的制约。
网络变压器简介
网络变压器具体有T1/E1隔离变压器；ISDN/ADSL接口变压器；VDSL高通/低通滤波器模块、接口变压器；T3/E3、SDH、64KBPS接口变压器；10/100BASE、 1000BASE-TX网络滤波器；RJ45集成变压器；还可根据客户需要设计专用变压器。 产品主要应用于：高性能数字交换机；SDH/ATM传输设备；ISDN、ADSL、VDSL、POE受电设备综合业务数字设备；FILT光纤环路设备；以太网交换机等等,如裕泰电子的YL18-2050S，YL18-3002S等比较常见!
数据泵是消费级PCI网卡上都具备的设备，数据泵也被叫做网络变压器或可称为网络隔离变压器。
它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合
的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一
是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。除此
而外，数据汞还能对设备起到一定的防雷保护作用。
编辑本段网络变压器在以太网中的作用
在以太网设备中，通过PHY接RJ45时，中间都会加一个网络变压器。有的变压器中心抽头接到地。而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。这个变压器的作用分析如下：
1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。
2、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。
网络变压器的应用原理图
概述
网络变压器是一种被广泛应用于计算机网络设备中的电子元件。它主要通过变换输入电压使其适配于不同的电子设备，同时隔离线路，保证信号的稳定传输。本文将详细介绍网络变压器的应用原理图。
1. 主要组成部分
网络变压器通常由以下几个主要组成部分构成：
• 输入线圈（Primary winding）：接收输入电压信号并进行变压。
• 输出线圈（Secondary winding）：输出变压后的电压信号。
• 铁芯（Core）：用于增强和集中磁通。
• 绝缘材料（Insulation material）：隔离输入线圈和输出线圈，确保信号传输的稳定性。
2. 工作原理
网络变压器的工作原理可以概括为以下几个步骤：
1. 当输入电压被施加在输入线圈上时，产生的磁通通过铁芯传递给输出线圈。
2. 铁芯的存在增强了磁通的传导效率，进而使输出线圈上产生电磁感应。
3. 输出线圈的电磁感应进一步变压并输出适配后的电压信号。
3. 应用场景
网络变压器在计算机网络设备中被广泛应用，主要用于以下几个方面：
3.1 信号的隔离和变换
网络变压器能够隔离流经输入和输出线圈的电路，从而避免干扰和噪声的影响。同时，它还能够将输入信号变换为适配不同设备的输出信号，保证了信号传输的稳定性和准确性。
3.2 电源适配
由于不同的电子设备对电压的要求不同，网络变压器可以通过变压功能来适配不同的电源电压要求，确保设备的正常工作。 3.3 数据传输
在计算机网络中，网络变压器用于数据传输时的电平转换和保护。它可以将高电平信号转换为低电平信号，同时承担保护作用，确保数据的完整性和稳定传输。
4. 总结
网络变压器是计算机网络设备中必不可少的组成部分，它通过变压和隔离功能，确保了信号传输的稳定性和准确性。它的应用范围广泛，包括信号的隔离和变换、电源适配以及数据传输等方面。在未来的发展中，随着计算机网络的不断发展，网络变压器将继续发挥重要作用。
