某酒店的供配电系统设计摘要：介绍广州某酒店的供配电系统设计，包括电源、配电、照明、电缆选择等。
关键词：酒店;供电;配电;照明;电缆Abstract: this paper introduces the guangzhou a hotel for distribution system design, including the power, the power distribution, lighting, cable selection.Keywords: hotel; Power supply; Distribution; Lighting; cable一、建筑概况本工程地上部分为三层裙楼及两座塔楼，两座塔楼分别13层和11层；合计客房305间，建筑面积为35689平方米；地下部分设一层地下室，主要功能为停车库、酒店后勤及设备用房，建筑面为8834平方米，其中的停车库兼作战时人防工程，建筑面积3200平方米。
本项目高低压变配电房、变压器房、柴油发电机房位于地下一层，并在地下一层设有消防控制室、电信机房，消防控制室设有可直通室外的门。
二、供电设计1. 供配电酒店供电电压为双回路10kV，市政电源引入地下一层高压开关房，再由开关房引至高压配电房，最后由高压配电房呈放射式供给各个变压器。
为确保消防负荷的供电，在A栋地下室设应急型柴油发电机组1台，当市电中断后15秒内自起动,并带负荷，且一次起动不成功后有三次自起动功能。
10KV电源短路容量暂按400MV A考虑。
2. 负荷分级及供电要求本工程属一类高层建筑，按一级负荷用户进行设计。
其中，消防电梯、消防泵、喷淋泵、防排烟风机、消防中心、应急照明、生活水泵、各主要电梯等的供电，在最末一级配电箱处设置自动切换装置。
应急电源由设于地下室的自备发电机组供给。
3. 主结线及运行方式高低压均为单母线分段运行方式。
4. 负荷计算用电负荷取值：酒店客房层：100W/m2；酒店裙楼：130W/m2；酒店地下层车库：15W/m2；酒店后勤用房：100W/m2。
机电安装工程施工方案第一节机电工程主要施工内容6.1.1 给排水工程（1）给水系统管材采用镀锌钢管，管径70 以下丝扣连接，管径70 以上采用法兰连接。
由市政管道接入，接入水泵房的水箱进水管口。
室外绿化等用水直接由水泵房接出。
（2）室外雨、排水系统采用混凝土管或钢筋混凝土管，管顶平接，水泥砂浆抹带接口。
包括室外第一个检查井到市政管网的管道和污水排水井、雨水排水井。
（3）室内给水系统本工程给水管均采用热镀锌钢管，一般采用丝扣连接，局部可按需采用焊接，焊接口均作刷镀锌油防腐。
给水管道由室外市政管道引到地下室水泵房的水池中，再由水泵房三台水泵加压后送到屋顶的水箱（本工程生活水、消防水共用水箱），再分别送到给水主立管，供各楼层使用。
（4）室内热水系统本工程热水管均采用热镀锌钢管，一般采用丝扣连接，局部可按需采用焊接，焊接口均作刷镀锌油防腐。
热水系统由地下室的锅炉房自给，锅炉产生的一次热水经生活用水换热器换热以后直接送到屋顶的热水水箱中，再由热水箱送到各个热水立管送至各楼层使用。
（5）室内排水系统本工程的排水管道采用硬聚乙烯管（PVC-U）管，承插粘接连接。
各楼层的排水汇聚到排水立管后由一层直接排到室外。
各层机房的排水汇聚到排水立管后由一层直接排至室外。
地下室的集水坑把地下室的污水汇集到集水坑后，由设在集水坑里的潜污泵加压排至室外。
（6）室内雨水系统本工程的雨排水管道采用热镀锌钢管，焊接连接，焊接口作刷镀锌油防腐。
屋顶的雨水斗汇聚的雨水经雨水立管由一层直接排至室外市政雨水井。
（7）卫生洁具安装洗面盆、蹲式大便器、小便器均采用和成产品。
6.1.2 电气工程（1）供电系统本工程用电为一级负荷，由开发区110kv 变电所引高压3 路10kv 电源（2用1 备），沿北环东路与**路市政电力管道接入集中高压配电站。
集中高压配电站与后期的110kv 变配电室的10kv 配电系统可相互衔接。
每个模组化机房内设一组变配电系统，由高压开关站不同母线引双回路电源，经室外电缆沟至各机房变电站接入，2 台2000KVA 模铸变压器并列运行，互为备载。

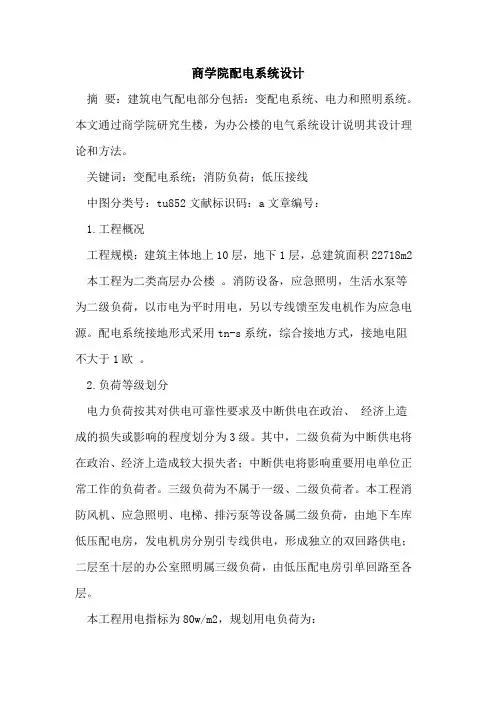

商学院配电系统设计摘要：建筑电气配电部分包括：变配电系统、电力和照明系统。
本文通过商学院研究生楼，为办公楼的电气系统设计说明其设计理论和方法。
关键词：变配电系统；消防负荷；低压接线中图分类号：tu852文献标识码：a文章编号：1.工程概况工程规模：建筑主体地上10层，地下1层，总建筑面积22718m2 本工程为二类高层办公楼。
消防设备，应急照明，生活水泵等为二级负荷，以市电为平时用电，另以专线馈至发电机作为应急电源。
配电系统接地形式采用tn-s系统，综合接地方式，接地电阻不大于1欧。
2.负荷等级划分电力负荷按其对供电可靠性要求及中断供电在政治、经济上造成的损失或影响的程度划分为3级。
其中，二级负荷为中断供电将在政治、经济上造成较大损失者；中断供电将影响重要用电单位正常工作的负荷者。
三级负荷为不属于一级、二级负荷者。
本工程消防风机、应急照明、电梯、排污泵等设备属二级负荷，由地下车库低压配电房，发电机房分别引专线供电，形成独立的双回路供电；二层至十层的办公室照明属三级负荷，由低压配电房引单回路至各层。
本工程用电指标为80w/m2，规划用电负荷为：22178x0.08kw=1817kw，则视在功率为： 2019kva，设2台1000kva 变压器。
确保电源由校区的发电机组提供，作为本建筑二级负荷的后备电源。
3.高低压供电系统本工程从校内高压中心房引入一路10kv电源，高压主接线采用单母线的接线方式。
低压主接线采用单母线分段的接线方式，同一变配电房内的2变压器分列运行。
发电机各电源出线回路与变压器低压出线回路设置电气及机械联锁，两者不能并网运行。
本工程低压配电系统采用变比为10kv/0.4kv、dyn11接线组别的三相配电变压器，其中性点直接接地。
4.继电保护，电能计量和无功补偿4.1继电保护当电力系统发生故障，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源。
本工程10kv采用的继电保护如下：进线：过电流保护，速断保护、零序保护；母联：过电流保护，速断保护；馈联：过负荷保护、过电流保护，速断保护、零序保护、变压器温度保护。
建设规模2.7.1 变电部分远景规模：本变电站规划安装1台15MVA主变，电压等级为132/33kV，132kV出线2回，单母线接线；33kV出线6回，单母线接线；本期规模：本变电站本期安装1台15MVA主变，电压等级为132/33kV，132kV出线2回，单母线接线；33kV出线3回，单母线接线；2.7.2 线路部分本期开断Juia–Rabai的132kV线路1回，仅涉及π入的终端塔一级。
3 电力系统二次部分1本期保护配置原则（1）根据系统继电保护规程要求，本期在本变电站配置一套线路保护装置，采用三段相间和接地距离及四段零序方向过流保护。
(2) 变电站需配置一套132kV母线差动保护1套。
（3）变电站需配置一套故障录波装置，用于记录132kV电压等级的有关电气量和继电保护及断路器相关开关量的动作时间。
（4）配置低频低压减载装置及小电流接地选线装置各1套。
3.1.3组屏方案（1）132kV距离保护柜2面，每面柜内含：距离保护装置1台，三相操作箱1台。
(2) 132kV母线保护柜1面。
（3）132kV故障录波器柜1面。
（4）低频低压减载装置组1面柜。
3.1.4 对相关专业的要求要求电气专业给继电保护专业在本站及对侧132kV站的132kV线路侧提供电流互感器二次绕组至少3组：距离保护 1组母线保护 1组故障录波 1组系统调度自动化3.2.1 调度组织关系该变电站由肯尼亚国家调度中心调度管理，调度信息直送至肯尼亚国家调度中心。
3.2.2 远动系统功能本站远动信息按无人值班设计。
3.2.3 远动终端的技术要求变电站二次部分采用自动化监控系统，同时由于远动信息需通过专线方式上传调度。
电能计量装置及电能量远方终端计量点设置：132kV，33kV线路侧；主变高、中、低压侧；计量信息内容： 132kV、33kV线路有功、无功电量；向调控上传远动信息采用专线传输方式，采用IEC60870-5-101专线传输时，传输速率为600~1200bit/s，采用数字接口通信时，传输速率为2400bit/s。
