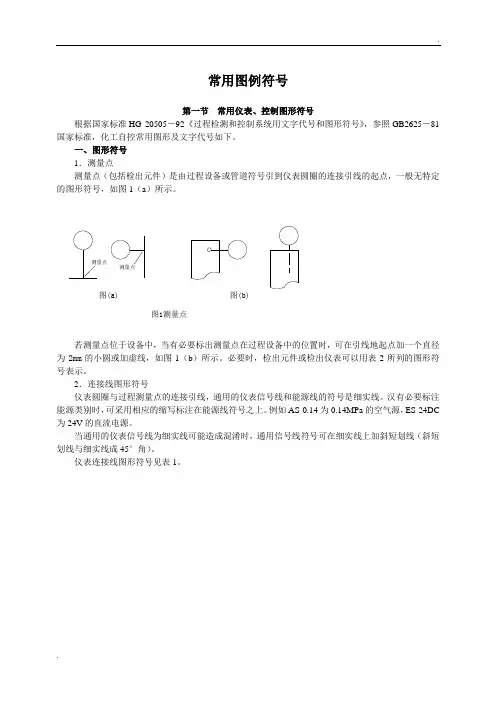

常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。

图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。

必要时，检出元件或检出仪表可以用表2所列的图形符号表示。

2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。

仪表连接线图形符号见表1。

表1　仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。

当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。

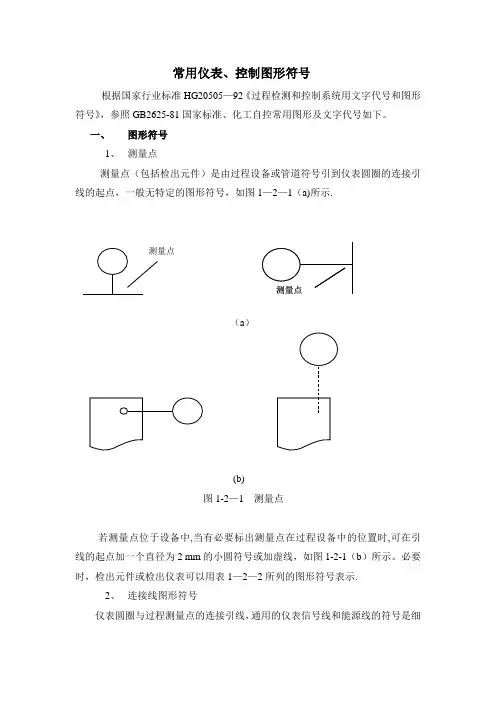

常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1—2—1（a)所示.（a）(b)图1-2—1 测量点若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1—2—2所列的图形符号表示.2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0。

14MPA的空气源，ES—24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角)。

仪表连接图形符号见表1-2—1.表1—2—1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm)的细实线圆圈.仪表位号的字母或阿拉伯数字较多,圆圈内不能容纳时，可以断开。

如图1—2-2(a ）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示.当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上,则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。

（a ） （b ） (c ） 图1-2—2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm)的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1—2-3（b ）所示。

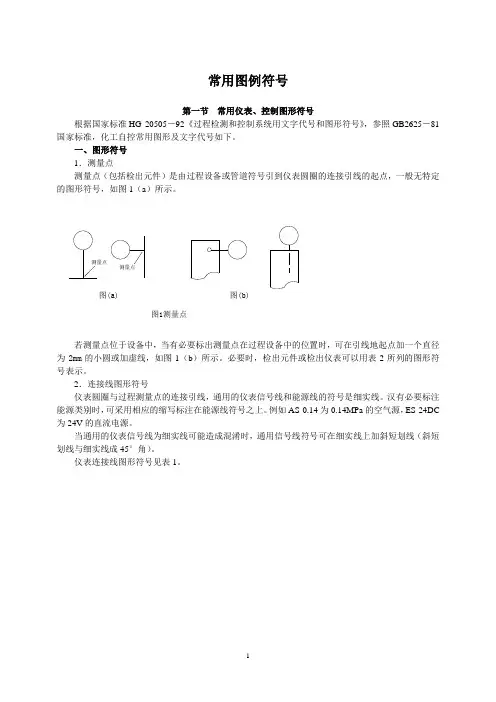

常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。

图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。

必要时，检出元件或检出仪表可以用表2所列的图形符号表示。

2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。

仪表连接线图形符号见表1。

表1　仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。

当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。

20
2020/6/29
第4章 自控工程图例符号
2.仪器性能优越智能仪器中通过微处理器进行数据
存储和运算处理,很容易实现多种自动补偿、自动校 正、多次测量平均等技术,使测量精度大大提高。通 过执行适当和巧妙的算法,常常可以克服或弥补仪器 硬件本身的缺陷或弱点,改善仪器的性能。智能仪器 中,对随机误差通常用求平均值的方法来克服,对系 统误差,则根据误差产生的原因采用适当的方法处理。 例如:HP3455型数字电压表的实时自动校正是先进行 三次不同方式的测量,然后由微处理器自动把测量数 据代入自校准方程进行计算,以消除由漂移及放大器 增益不稳定所带来的误差。借助于微处理器,不仅能 校正由漂移、增益不稳定等引起的误差,还能校正由 各种传感器、变换器及电路引起的非线性或频率响 应等误差。
2)百分率偏离:R=100(x-n)/n,此运算可确定测量结果 对一个标称值的百分率偏离。用户从键盘输入标称 值n,每次把测量结果与标称值进行比较即可得到百 分率偏离。在检验元件的容差时,可直接输出并显示。
18
2020/6/29
第4章 自控工程图例符号
3)偏移:R=x-Δ,这是许多智能仪器都具备的一种功能, 将测量结果减去或加上一个从键盘输入的常数Δ,即 得到偏移值。
22
2020/6/29
第4章 自控工程图例符号 4.数据传送与通信
智能仪器通常都具有GP—IB标准通信接口,能够很 方便地接入自动测试系统,接受遥控命令、实现自动 测试。许多智能仪器还配置有RS—232C/RS— 422/RS—485等标准串行接口、现场总线接口等,具 有远距离数据通信功能,便于组成测控网络。
第4章 自控工程图例符号 4.1 常用自控图例符号
在HG/T 20637.2-2019 《自控专业工程设计用图形符 号和文字代号》中，规定了自控工程图使用的图例 符号。
