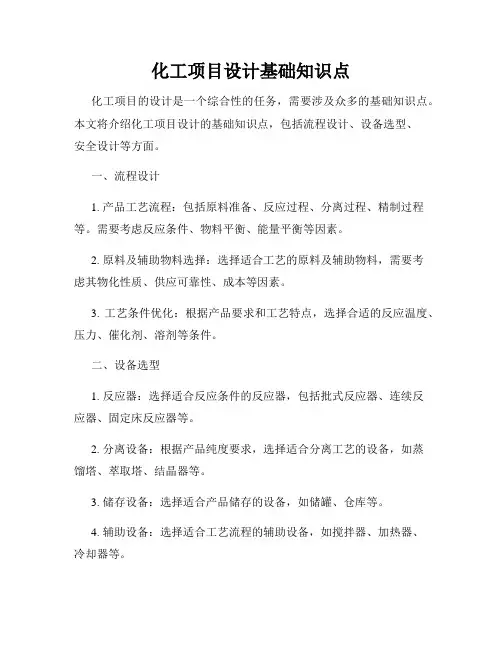

化工项目设计基础知识点化工项目的设计是一个综合性的任务，需要涉及众多的基础知识点。
本文将介绍化工项目设计的基础知识点，包括流程设计、设备选型、安全设计等方面。
一、流程设计1. 产品工艺流程：包括原料准备、反应过程、分离过程、精制过程等。
需要考虑反应条件、物料平衡、能量平衡等因素。
2. 原料及辅助物料选择：选择适合工艺的原料及辅助物料，需要考虑其物化性质、供应可靠性、成本等因素。
3. 工艺条件优化：根据产品要求和工艺特点，选择合适的反应温度、压力、催化剂、溶剂等条件。
二、设备选型1. 反应器：选择适合反应条件的反应器，包括批式反应器、连续反应器、固定床反应器等。
2. 分离设备：根据产品纯度要求，选择适合分离工艺的设备，如蒸馏塔、萃取塔、结晶器等。
3. 储存设备：选择适合产品储存的设备，如储罐、仓库等。
4. 辅助设备：选择适合工艺流程的辅助设备，如搅拌器、加热器、冷却器等。
三、安全设计1. 设计安全工艺：考虑化学反应过程的危险性和防护措施，合理确定工艺参数和操作条件，确保安全运行。
2. 设计安全设施：根据工艺过程的特点，设计相应的安全设施，如爆炸防护、泄漏控制、火灾控制等。
3. 安全评估和风险分析：进行安全评估和风险分析，识别潜在的危险源，提出相应的风险控制措施。
四、经济性评估1. 成本估算：根据工艺流程和设备选型，进行成本估算，包括设备购置费、原料费用、能源消耗费用等。
2. 收益估算：根据产品市场需求和价格，进行收益估算，包括产品销售收入、项目投资回报等。
3. 经济指标评估：根据成本估算和收益估算结果，计算经济指标，如投资回收期、净现值等。
五、环境影响评估1. 环境影响分析：评估化工项目对环境的影响，包括废水、废气、固体废物等排放情况。
2. 环境保护措施：根据环境影响评估结果，提出相应的环境保护措施，确保项目符合环保要求。
综上所述，化工项目设计的基础知识点包括流程设计、设备选型、安全设计、经济性评估和环境影响评估等方面。
化工工艺设计化工工艺设计是指在化学工程领域中，开发新的生产工艺或优化现有工艺的过程。
它涉及到化学反应、热力学、流体力学和材料科学等多个方面，旨在提高生产效率、减少成本、改进产品质量和保护环境等方面取得进展。
化工工艺设计对于化学工业和其他相关领域具有重要的意义。
它以高效、节能和可持续为原则，并在新工艺设计、开发和测试等方面应用最新的计算机软件技术，以减少设计过程中的试错成本和时间。
同时，它还要求对化学反应动力学、传热和质量传递等方面有深入的了解，以确保工艺的可行性。
化工工艺设计的过程包括从实验室规模到工业规模的化学工程设计。
在实验室规模下，首先需要确定反应物的组成和反应条件，包括温度、压力、催化剂和反应时间等。
其次，需要考虑反应器的类型和大小，以及溶液和气体的输送方式。
最后要确定分离、纯化和下游处理步骤。
在工业规模下，将同样的化学反应转化为生产工艺是重要的。
这需要考虑到经济和实用性等因素，以及扩大到大型化工反应器的能力。
工业规模需要考虑的其他因素可能包括安全性、物料寿命、废物处理和社会影响等。
因此，化工工艺设计需要在充分考虑环境、经济、安全和社会因素的情况下进行。
成功的化工工艺设计需要集成多个方面的知识和技术，包括化学、机械、电气、控制和计算机科学等。
它需要设计师精通完美的数据处理能力，严格的风险评估能力，以及跨学科的协调和沟通能力以及敏锐的预判作业流程问题并解决问题的能力。
同时，具有非凡的创造力和对未知工艺的探索能力将有助于推动更具创新性的解决方案。
总之，化工工艺设计是化学领域和其他相关领域中的一项重要工作。
它是化工工程师和科学家共同努力的结果，旨在提高工业化学品的生产效率、质量和可持续性，通过推动新技术和工艺实现经济和社会效益的双赢。
化工设计必背知识点化工设计是化工专业的核心课程之一，是培养学生工程设计能力的重要环节。
掌握化工设计的必备知识点对学生能否成功完成化工工程设计项目起着决定性作用。
下面将介绍一些化工设计中必须牢记的核心知识点。
一、化工工艺流程化工工艺流程是化工设计的基础。
设计师需要了解具体化工工艺的原理、步骤和流程，从而确保工程的顺利进行。
常见的化工工艺流程包括物料平衡、能量平衡、质量平衡、反应工程等。
物料平衡是指在化工过程中物质的输入和输出量保持平衡，即通过计算原料和产物的物料流量，确保系统内各组分物质的平衡。
能量平衡是指在化工过程中能量的输入和输出量保持平衡，即通过计算热量传递和产生的热效应，确保系统的能量平衡。
质量平衡是指在化工过程中各组分物质的质量保持平衡，即通过计算组分的质量流量，确保系统内各组分物质的质量平衡。
反应工程是化工过程中最核心的环节之一，涉及化学反应的原理、速率以及反应器的设计等。
设计师需要了解不同反应条件下的反应行为，选择合适的反应器，并评估反应过程中的反应速率和转化率等参数。
二、化工设备选型在化工设计中，合理选型适用的化工设备对于工程的顺利运行至关重要。
设计师需要根据工艺流程和工程要求，选择适当的化工设备。
常见的化工设备有反应器、分离设备（如蒸馏塔、萃取塔、吸收塔等）、传热设备（如换热器、冷凝器等）等。
在设备选型中，设计师需要考虑工程的规模、物质的性质、操作条件和经济性等因素。
合理选型能够提高设备的效率、减小能耗，并确保产品的质量和安全性。
三、化工安全化工安全是化工设计中的重要环节。
设计师需要对工艺过程中的潜在危险进行评估，并采取相应的措施确保工程的安全性。
化工安全的关键是风险评估和控制。
设计师需要了解化学品的性质和危险性，评估工艺中的各种风险，并制定相应的安全措施。
同时，设计师还需要了解相关的安全法规和标准，确保工程符合法规要求，并保障操作人员的安全。
四、工程经济工程经济是化工设计中的重要考虑因素之一。
