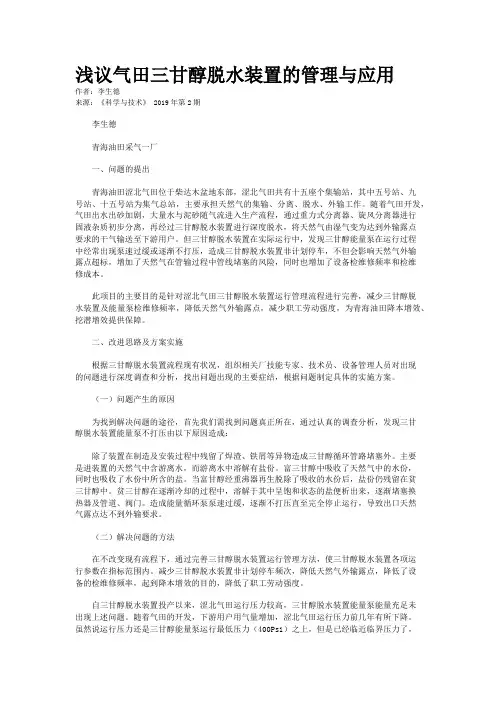

浅议气田三甘醇脱水装置的管理与应用作者：李生德来源：《科学与技术》 2019年第2期李生德青海油田采气一厂一、问题的提出青海油田涩北气田位于柴达木盆地东部，涩北气田共有十五座个集输站，其中五号站、九号站、十五号站为集气总站，主要承担天然气的集输、分离、脱水、外输工作。
随着气田开发，气田出水出砂加剧，大量水与泥砂随气流进入生产流程，通过重力式分离器、旋风分离器进行固液杂质初步分离，再经过三甘醇脱水装置进行深度脱水，将天然气由湿气变为达到外输露点要求的干气输送至下游用户。
但三甘醇脱水装置在实际运行中，发现三甘醇能量泵在运行过程中经常出现泵速过缓或逐渐不打压，造成三甘醇脱水装置非计划停车，不但会影响天然气外输露点超标，增加了天然气在管输过程中管线堵塞的风险，同时也增加了设备检维修频率和检维修成本。
此项目的主要目的是针对涩北气田三甘醇脱水装置运行管理流程进行完善，减少三甘醇脱水装置及能量泵检维修频率，降低天然气外输露点，减少职工劳动强度，为青海油田降本增效、挖潜增效提供保障。
二、改进思路及方案实施根据三甘醇脱水装置流程现有状况，组织相关厂技能专家、技术员、设备管理人员对出现的问题进行深度调查和分析，找出问题出现的主要症结，根据问题制定具体的实施方案。
（一）问题产生的原因为找到解决问题的途径，首先我们需找到问题真正所在，通过认真的调查分析，发现三甘醇脱水装置能量泵不打压由以下原因造成：除了装置在制造及安装过程中残留了焊渣、铁屑等异物造成三甘醇循环管路堵塞外。
主要是进装置的天然气中含游离水，而游离水中溶解有盐份。
富三甘醇中吸收了天然气中的水份，同时也吸收了水份中所含的盐。
当富甘醇经重沸器再生脱除了吸收的水份后，盐份仍残留在贫三甘醇中。
贫三甘醇在逐渐冷却的过程中，溶解于其中呈饱和状态的盐便析出来，逐渐堵塞换热器及管道、阀门。
造成能量循环泵泵速过缓，逐渐不打压直至完全停止运行，导致出口天然气露点达不到外输要求。
