“大众”系列带显示固定式R123气体报警器(网络版)

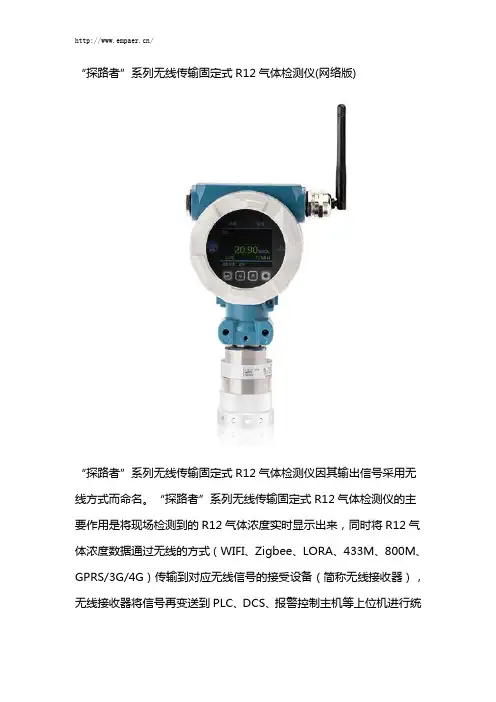

“探路者”系列无线传输固定式R12气体检测仪(网络版)“探路者”系列无线传输固定式R12气体检测仪因其输出信号采用无线方式而命名。

“探路者”系列无线传输固定式R12气体检测仪的主要作用是将现场检测到的R12气体浓度实时显示出来，同时将R12气体浓度数据通过无线的方式（WIFI、Zigbee、LORA、433M、800M、GPRS/3G/4G）传输到对应无线信号的接受设备（简称无线接收器），无线接收器将信号再变送到PLC、DCS、报警控制主机等上位机进行统一显示、管理和控制。

“探路者”系列无线传输固定式R12气体检测仪“探路者”系列无线传输固定式R12检测仪简介“探路者”系列无线传输固定式R12检测仪因其输出信号采用无线方式而命名。

“探路者”系列无线传输固定式R12检测仪的主要作用是将现场检测到的R12气体浓度实时显示出来，同时将R12气体浓度数据通过无线的方式（WIFI、Zigbee、LORA、433M、800M、GPRS/3G/4G）传输到对应无线信号的接受设备（简称无线接收器），无线接收器将信号再变送到PLC、DCS、报警控制主机等上位机进行统一显示、管理和控制。

“探路者”系列无线传输固定式R12检测仪的供电也是需要现场有线供电的，其内部带有2组继电器（开关量信号），可以控制声光报警器、风机、电磁阀等设备。

产品特点★内置WIFI模块，可以在有WIFI信号覆盖的区域，实现信号无线传输；★物联网功能：可连接安帕尔服务器来实现手机和电脑远程监控、报警提醒和报警值设置等；★搭载第三代‘COVER’系列传感器模组，部分具有温湿度监测与补偿功能；★双语操作系统：可以实现中英文系统切换；★黑匣子功能：操作、报警记录，超温度使用记录，超湿度使用记录，超量程使用记录；★操作指引：人性化设计，每个功能设置都有操作指引，防止客户误操作，行业独一无二；★零点自动校正：针对某些环境应用，仪表可实现零点自动校正功能；★多级标定功能：可实现高精度检测的成熟技术，已经过市场多年验证；★多种无线信号输出选择★提醒和报警功能齐全：传感器到期提醒功能、超浓度报警功能、超温湿度报警功能、故障报警功能、仪表标定提醒功能等；★隔爆设计、本安设计、RoHS设计；★快速反应：对比同行同类产品，检测速度快；★工业级的EMC模组，应对严酷的现场环境干扰；★超高清彩色显示屏。

带显示固定在线式ETO报警仪_“L”系列ETO气体检测仪产品简介“L”系列带显示固定在线式ETO报警仪相比“L”系列ETO气体检测仪多了防爆声光灯而得名。

在现场检测浓度实时显示、信号变送、led灯和继电器报警功能基础上增加了声光报警功能。

其超强分贝报警处于嘈杂环境中也能分辨出来。

“L”系列带显示固定在线式ETO报警仪内部带有2组继电器（开关量信号），可以控制风机、声光报警器、电磁阀等设备。

产品特点“L”系列带显示固定在线式ETO报警仪搭载第三代‘COVER’系列传感器模组，部分具有温湿度监测与补偿功能；（选配）●支持多种操作系统功能：中英文操作系统。

●内置WIFI模块，可以在有WIFI信号覆盖的区域，实现信号无线传输；（选配）●防爆设计、本安设计、RoHS设计；●“L”系列带显示固定在线式ETO报警仪人性化界面。

每个功能设置都有操作指引，防止客户误操作●现场数据显示功能：超高清彩色显示屏。

远距离可视，可视距离达10米●黑匣子功能：操作、报警记录，超温度使用记录，超湿度使用记录，超量程使用记录；●“L”系列带显示固定在线式ETO报警仪多种提醒和报警功能：传感器到期、超浓度报警、超温度报警、故障报警等功能；●开关量信号输出功能：带有继电器（开关量信号）输出，控制声光报警器、风机、电磁阀等设备；●远程监测和设置功能：用户可借助移动终端、PC端，通过网络对设备远程监测和设置；同时也方便我公司通过远程的方式直接参与现场售后服务（选配）；●“L”系列带显示固定在线式ETO报警仪实时数据采集并同步转换功能：能将现场实时检测的数据转换为对应的标准电压信号（如0-5V）、电流信号（如4-20mA）、标准数字信号（如总线RS-485）、频率信号、Hart协议信号、CAN总线信号、无线信号（ZIGBEE、WiFi、433、GPRS、3G/4G）等信号变送到PLC、DCS、报警控制主机等进行统一显示、管理和控制；技术参数产品分类及型号定义。

感谢您选择安帕尔“大众”系列固定式气体检测仪！为确保人身和系统安全，并使产品达到最佳性能，在产品安装、使用和维修前，请完全阅读和理解本手册中的内容，特别是警告和注意的事项。

警告固定式气体检测仪安装必须符合相关的国家标准。

▶为保证固定式气体检测仪整体的合格性，对固定式气体检测仪的任何操作，必须由受过专门培训的人员来执行；并且要确保遵循了当地的规章制度和现场的操作程序。

▶禁止在潜在危险环境下打开固定式气体检测仪机壳、替换或改装传感器；在固定式气体检测仪运行期间要保持装配紧密连接，打开固定式气体检测仪机壳前，必须断开固定式气体检测仪所有电气线路的连接。

▶为了保证漏电流安全和避免电磁波干扰，固定式气体检测仪必须可靠接地。

应确保同一气体监测系统下的所有固定式气体检测仪和气体报警控制主机的接地端相连并与大地可靠连接，不要各自连接到大地。

▶固定式气体检测仪的内部和外部各有一个接地点，内部接地点应优先作为设备接地，外部接地点只是补充的绑定连接；只有当地权威机构要求时，才可采用外部接地点。

提示▶固定式气体检测仪的安装位置请尽量远离大功率的设备，如电机，射频设备。

▶固定式气体检测仪的电源不要与大功率设备共用，因大功率设备的电源可能对固定式气体检测仪的正常工作造成影响。

▶固定式气体检测仪的电源线不要与高压线（如220VAC）布置在同一线槽，如现场无法避免，则必须分别选择屏蔽铠装线材，但仍有引起固定式气体检测仪工作异常的可能。

▶若安装在户外，则应注意外界因素的影响，如淋雨或浸水。

▶通常应记录固定式气体检测仪的安装位置，以及电缆的布线情况，以便于维护。

深圳市安帕尔科技有限公司真诚接受任何针对本说明书内容上的错误或遗漏而提出的批评指正。

目录1、产品简介及应用领域- ------------------------------------------- 42、产品特点--------------------------------------------------43、产品分类及型号定义-----------------------------------------------54、技术参数---------------------------------------------------- 65、产品结构------------------------------------------------8 5.1、总体结构介绍----------------------------------------- 8 5.2、主要部件结构--------------------------------------- 95.3、产品尺寸图--------------------------------------96、产品现场安装固定、现场布线、内部接线操作说明-------------------10 6.1、安装环境--------------------------------------------------10 6.2、安装位置---------------------------------------------10 6.3、固定式气体检测仪的安装方法--------------------------------11 6.4、不同信号输出仪表的信号传输距离及电缆选择------------------ 12 6.4.1、有线“大众”系列固定式气体检测仪--------------------- 12 6.4.2、其它说明----------------------------------------------- 13 6.5、“大众”系列无线固定式气体检测仪---------------------------14 6.6、固定式气体检测仪端子接线指导-------------------------------156.6.1、接线方法------------------------------------------------157、操作方式说明--------------------------------------------------16 7.1、遥控器使用操作说明-----------------------------------------167.2、仪表按键使用操作说明---------------------------------------178、检测仪使用操作说明--------------------------------------------- 17 8.1、开启设备----------------------------------------------------17 8.2、菜单功能介绍及使用说明--------------------------------------188.2.1、进入配置列表方法--------------------------------------- 188.2.2、配置列表操作详细说明----------------------------------- 19气体标定---------------------------------------------------- 19报警设置--------------------------------------------------23 通讯设置-------------------------------------------------24 恢复出厂------------------------------------------------24 时间设置-------------------------------------------------24 输出调节----------------------------------------25 密码设置---------------------------------------------25 其他设置----------------------------------------------258.3、工作状态说明---------------------------------------------- 269、检测仪标定操作说明----------------------------------------------289.1、气体标定的定义---------------------------------------------289.2、标定前注意事项------------------------------------ --------289.3、什么情况下需要标定-------------------------------- --------289.4、标定前的准备-----------------------------------------------289.5 、气体检测仪的零点标定--------------------------------------299.6、仪表的高点（或称目标点）标定流程-----------------------------30 9.6.1、单个高点标定流程---------------------------------------309.6.2、多级高点（或称目标点）标定流程---------------------------319.7标定结果测试------------------------------------------------3310、传感器更换及保养--------------------------------------- 3311、故障现象和排除-----------------------------------3412、责任限定------------------------------------------- 3413、附表----------------------------------------------------351、产品简介及应用领域“大众”系列固定式气体检测仪是安帕尔公司根据客户市场需求和多年行业应用经验推出的一款低价格、高性能、功能齐全的现场在线监测固定式气体检测仪。

FOCUSED PHOTONICS INCGT系列固定式气体检测报警仪用户手册Focused Photonics Inc.聚 光 科 技 （杭州） 有 限 公 司阅读说明欢迎选用聚光科技(杭州)有限公司GT系列固定式气体检测报警仪（以下简称报警仪），报警仪的主要功能是监测环境气体中被测气体的浓度，并转换成相应的数据显示以及(4-20)mA标准电流信号输出，还可用聚光科技(杭州)有限公司的GC系列气体检测报警控制器（以下简称控制器）来方便用户集中观察、控制所配接的报警仪。

适用型号GT-1020、GT-1121、GT-1030用户须知z在报警仪安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖仪器使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证报警仪的正常运行。

z针对任何不按照手册要求安装和操作仪器的行为后果，聚光科技(杭州)有限公司不负任何责任。

敬 告z安装及操作报警仪的过程必须严格遵照国家相关标准要求。

z报警仪内部的任何操作都必须由专业人员执行。

任何操作之前，必须遵从当地的法规条文以及现场作业程序。

z GT-1121报警仪必须与经过国家认证且满足报警仪本安参数要求的安全栅联合使用，否则不能达到防爆的要求。

z切勿在通电情况下打开报警仪机壳/接线盒，或更换/安装传感器。

z报警仪必须安全接地，以防受到电磁干扰的影响。

仪器外有一个接地点，确保所有屏蔽层都在控制器星形接地点处或报警仪接地点处，可靠接地。

但两者不得同时接地，以免形成接地回路，导致误报或损坏仪器。

z只能在非危险区域更换遥控器电池。

所更换的电池必须是通过认证的AAA 碱性电池，如MN2400电池。

更换电池时，只能使用两个相同类型的新电池。

z某些化学物质会抑制乃至毒化催化燃烧式传感器并导致其部分或完全丧失灵敏度，例如含硅化合物、含铅化合物、硫化氢等，使用时应避免传感器或报警仪暴露于这些有毒气体之中。

z传感器使用期限达到时，应从环保的角度，依照地方废物管理以及环境法规的要求进行安全处理。
