名师精编 优秀教案
邢 台 学 院
教 案
2010～2011学年度第一学期
课 程 名 称 工程制图
学 时 学 分 4-7周 共48学时
专 业 班 级 09艺术设计本科艺3画室
授 课 教 师 王炜
系 部 美术系
名师精编 优秀教案
本 课 程 教 学 总 体 安 排
课 程 名 称：工程制图
课程性质与类型：专业必修课
总学时、学分：9-12周 共48学时
教学目的与要求：
室内设计制图是一门实践性很强、操作性很强的专业基础课，因为室内设计中涉及到的很多造型、布局、材料以及施工制作要求等都需要在图纸上详尽的表达出来，以此作为施工或制作的依据。通过课程的讲解，需要达到以下的目的：1、培养学生的空间想象能力，2、培养学生认真细致、一丝不苟的工作作风，3、培养学生具有室内设计的绘图能力和读图能力。具体学习要求如下：1、能够正确地使用常用的绘图工具，2、熟练掌握常见几何作图方法，3、掌握整投影法的原理及点、直线和平面的投影规律，4、掌握图样的规定画法，并能正确应用，5、了解房屋建筑施工图的形成及画法，6、能正确画出室内装修施工图，7、能正确画出家具设计图和简单家具装配图、8、所绘工程图应做到：投影正确，试图选择和配置恰当，尺寸完整，图线运用准确，结构表达清楚，图面整洁，符合国家颁布的最新标准规定。
教材及参考书目：
[1] 《室内设计制图》 孙元山 李立君主编 辽宁美术出版社
[2] 《建筑工程制图》 何铭新等主编 高等教育出版社，2001
[3] 《装饰设计制图与试图》 高祥生主编 中国建筑工业出版社，2002
[4] 《建筑制图及室内设计制图》 刘林等主编 华南理工大学出版社，1997
[5] 《室内设计制图技法》 过伟敏著 中国轻工业出版社，2001

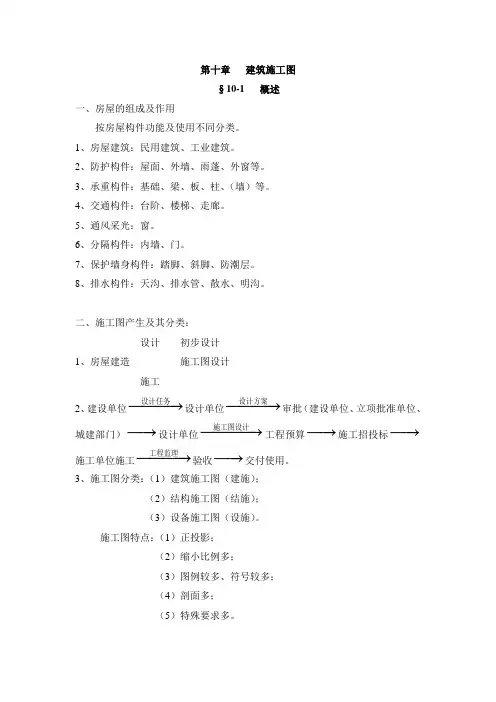

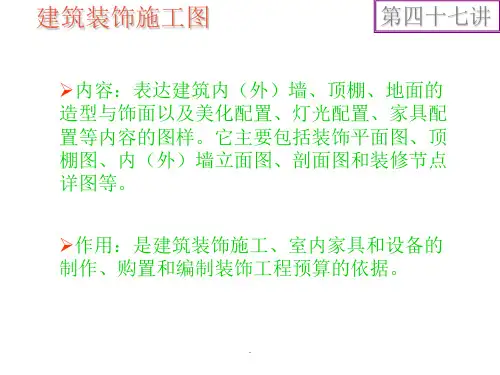

第十章 建筑施工图
§10-1 概述
一、房屋的组成及作用
按房屋构件功能及使用不同分类。
1、房屋建筑：民用建筑、工业建筑。
2、防护构件：屋面、外墙、雨蓬、外窗等。
3、承重构件：基础、梁、板、柱、（墙）等。
4、交通构件：台阶、楼梯、走廊。
5、通风采光：窗。
6、分隔构件：内墙、门。
7、保护墙身构件：踏脚、斜脚、防潮层。
8、排水构件：天沟、排水管、散水、明沟。
二、施工图产生及其分类：
设计 初步设计
1、房屋建造 施工图设计
施工
2、建设单位设计任务设计单位设计方案审批（建设单位、立项批准单位、城建部门）设计单位施工图设计工程预算施工招投标施工单位施工工程监理验收交付使用。
3、施工图分类：（1）建筑施工图（建施）；
（2）结构施工图（结施）；
（3）设备施工图（设施）。
施工图特点：（1）正投影；
（2）缩小比例多；
（3）图例较多、符号较多；
（4）剖面多；
（5）特殊要求多。 三、施工图中常用符号
定位轴线：一般在承重构件轴线上、应以编号。
规定：
从下向上 ↑
A
字母
数字→从左向右
2、分轴线：
分轴线是2定位轴线之间的一个轴线。
注意：（1）编号对字母是依下开始；
对数字是依左开始。
（2）分母跟定位轴线。
–1– 室内设计工程基础（8029）自学考试大纲
一、课程性质与设置目的
（一）课程的性质和特点
本课程是全国高等教育自学考试中环境艺术设计(室内设计)专业的必考课程，是为培养和检验考生掌握能从事室内环境艺术设计，建筑装饰与装修能力而设置的专业课之一。
本课程是一门理论，技术与实践性较强的课程，它是对室内设计实际工程的设计方法，技术要点，制图规范的概括和总结，其核心内容是室内装饰设计基础，室内空间设计基础，室内设计的表达与表现。在本课程中应当立足于基本原理，基本规范和基本方法，同时也应注意培养考生的实际动手能力，试卷中的问题将以本课程大纲所确定的识记，领会和简单应用，综合应用的有关要求为依据。问题不超出大纲的要求。
（二）课程的基本要求
通过学习本课程，考生将了解室内设计工程基础中所涉及的名词概念含义及相关知识的基本内容；理解室内设计工程基础中的基本概念和基本原理；能把握相关概念和原理的区别和联系；能应用基本原理分析在设计实践中的相关问题；熟练掌握实际工程的设计方法，技术要点和制图规范，为今后的实际工程的设计打下坚实的理论基础。
（三）本课程与相关课程的关系
学习本课程必须具备建筑初步，装饰材料与构造，室内设计学，应考者才能更好的学习和把握本课程的内容。
二、课程内容与考核目标
第一章 室内设计工程基础导论
（一）学习目的与要求
通过本章的学习了解室内设计工程基础及其地位，认识室内设计工程基础研究的内容，掌握室内设计工程基础的特点和学习方法。
（二）课程内容
第一节 室内工程基础及其地位
室内设计工程基础的概念和范围，室内设计工程基础的特征及其性质，室内设计的层面和条件。
第二节 室内设计工程基础研究的内容
设计的风格与流派，室内空间的环境设计，室内空间设计。室内人体工程学，室内 –2– 光环境和室内色彩设计，室内家具，室内设计表现技法，室内设计方法，室内环境材料设计。
第三节 室内设计工程基础的特点和方法
室内设计制图规范
室内设计制图规范是为了确保室内设计工作的准确性和标准化，在整个设计过程中起到指导和规范作用。以下是一些常见的室内设计制图规范：
1. 图纸的比例: 室内设计制图中常用的比例有1:50、1:100和1:200等。选择适当的比例可以保证绘图的细节清晰，同时也能节省图纸空间。
2. 图纸的尺寸: 室内设计制图常用的图纸尺寸有A4、A3和A2等。尺寸的选择应该根据具体项目的要求和绘图的内容来确定。
3. 图纸布置: 在制图时应注意整体布局的合理性，尽量避免图形之间的重叠和遮挡。可以使用网格线或标注线来提供视觉引导，使图纸更易读。
4. 标注的规范: 在室内设计制图中，标注是不可或缺的一部分。标注应包括房间的尺寸、家具的大小、材料的规格等详细信息。标注应清晰、准确，并采用统一的标准符号。
5. 图例的使用: 图例是对图纸内容的解释和说明，它可以帮助人们更好地理解设计图纸。图例中应包括各种家具、设备和材料的图示和命名。
6. 图形的绘制: 在室内设计制图中，各种图形的绘制要求都是不同的。常见的图形包括平面布局图、立面图、剖面图等。各种图形应根据规范进行绘制，确保各个比例、大小和比例的准确性。
7. 符号和颜色的使用: 在室内设计制图中，符号和颜色的使用是为了更好地表示不同的元素和属性。符号的使用应符合行业规范，颜色的使用应明确且统一，以便于读者理解。
8. 图层的设置: 图层是室内设计制图的重要组成部分，可以帮助进行图纸的管理和编辑。图层的设置应根据具体项目来确定，并遵循一定的命名和分类规范。
9. 墙面和地面的填充: 墙面和地面的填充可以帮助人们更好地理解室内空间的材质和质感。填充的选择应根据实际材料来确定，并在图纸中进行准确、一致的填充。
10. 图纸的细节: 在室内设计制图中，细节的完善是非常重要的。细节包括墙体的细部连接、家具的细节注明、灯具的布局等。细节应该尽可能清晰，以便于施工人员的理解和操作。
