基于磁盘和固态硬盘的混合存储系统研究综述

固态硬盘数据存储原理

固态硬盘（Solid State Drive，SSD）是近年来广泛应用于计算机存储系统的一种新型存储设备。相比于传统的机械硬盘，固态硬盘具有较高的读写速度、低的能耗、稳定性和抗震性能等优点。其主要原理是通过将数据存储在闪存芯片上，而不是磁盘上。

固态硬盘的数据存储原理主要包括以下几个方面：

1.闪存存储：

固态硬盘使用闪存芯片来存储数据。闪存是一种非易失性存储器，它利用了电荷的积聚和漂移来实现数据的保存。根据不同的结构，闪存分为SLC（Single-Level Cell）、MLC（Multi-Level Cell）和TLC（Triple-Level Cell）等几种类型。其中，SLC闪存的每个单元只能存储一个比特的数据，而MLC和TLC闪存每个单元可以存储多个比特的数据，因此相对更高容量的存储。

2.页面映射：

固态硬盘对闪存进行操作时，通常是以“页”为基本单位进行读写操作。每个页面通常包含数KB或数十KB的数据，而读写操作只能以页面为单位进行。为了将逻辑地址转化为物理地址，固态硬盘使用了称为“页映射表”（Page Mapping Table）的数据结构。这个表记录了逻辑地址和物理地址之间的映射关系。

3.数据读取：

当计算机需要读取固态硬盘上的数据时，固态硬盘通过控制器读取逻辑地址对应的物理地址数据。首先，固态硬盘从页映射表中查找逻辑地址所对应的物理地址，并将数据通过控制器返回给计算机。由于固态硬盘的存取速度远远快于传统机械硬盘，所以数据读取速度非常快。

4.数据写入：

当计算机需要向固态硬盘写入数据时，固态硬盘先从页面池中选择一个空闲的页面，并在页映射表中记录逻辑地址与该页面的映射关系。然后，固态硬盘将计算机要写入的数据写入到该页面，并通过控制器将对应的物理地址信息写入页映射表。这样，数据的写入操作就完成了。

5.垃圾回收：

固态硬盘的闪存芯片是不支持原地更新（in-place update）的，也就是说，当一个页面需要被修改时，固态硬盘必须先将该页面读取到内存中，并在内存中进行修改后，再将修改后的数据写回到新的页面中。这样就会导致页面的空间占用不连续，产生了空间碎片。为了清理这些空间碎片，固态硬盘会进行垃圾回收操作，将无效数据所占用的页面回收并重新利用。

在Win10的操作系统下，固态硬盘与机械硬盘混搭应该采取GPT+UEFI，还是

MBR？为什么？

⼀块128g的固态硬盘，msata接⼝，⽤作系统盘，⼀块机械，分⼏个区做资料盘，Bios⽀持UEFI。那么问题来了，新装正版win10，64位专业版，该使⽤GPT+UEFI还是MBR？为什么？有什么区别？ ⼀般情况下，如果电脑⾃带系统是WIN10，且有固态硬盘+机械硬盘，⼀般启动⽅式都是UEFI+GPT的⽅式。

由于WIN10原⽣系统⽀持UEFI+GPT的启动模式，可以极⼤程度上提升电脑的开机速度，所以

⼀般情况下电脑如果带有固态硬盘的话，⼚商都会将电脑预先设置为UEFI+GPT的启动模式，

以保证系统启动的⾼效率。

还有就是部分游戏发烧友，硬盘容量过了2TB及以上的，传统的MBR分区表形式是不⽀持的。

这时候就需要GPT磁盘模式才能读取到分区列表。

如果楼主的是WIN10系统，有固态硬盘，建议采⽤GPT+UEFI的启动⽅式，UEFI属于⽂件直接

启动，相较于传统的MBR分区表形式，UEFI少了⼀些开机⾃检程序，直接启动，所以启动速度

更快。

由于win10系统原⽣⽀持uefi功能，uefi启动速度⽐传统的BIOS模式更快，⽽GPT分区的安全

性相⽐MBR分区更⾼，如果电脑⽀持UEFI，可以直接考虑采⽤GPT+UEFI模式在固态硬盘安装

win10系统，机械硬盘可以转换为GPT分区，根据需要划分分区，作为数据盘使⽤。

和win7系统兼容uefi不同，win10系统提供了对于uefi的原⽣⽀持，win10系统采⽤uefi模式

启动，速度更快，安全性更⾼。传统的BIOS启动模式，启动时需要读取磁盘MBR信息，启动速

度较慢，⼀般mbr损坏或被修改很容易造成电脑⽆法启动，另外很多病毒都会藏⾝于MBR，电

脑启动时会直接感染病毒，安全性较差。uefi属于⽂件启动，启动速度更快，具有安全校验程

序，不容易感染病毒，安全性更⾼。

MBR分区模式最⾼⽀持2T硬盘，如果机械硬盘容量超过2T直接考虑使⽤GPT分区。由于MRB

硬件维护

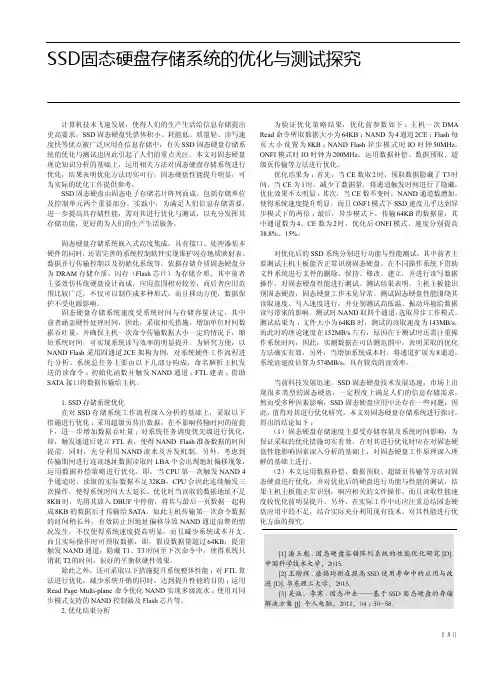

‖5‖SSD固态硬盘存储系统的优化与测试探究◆黄元培计算机技术飞速发展，使得人们的生产生活给信息存储提出更高要求，SSD固态硬盘凭借体积小、耗能低、质量轻、读写速度快等优点被广泛应用在信息存储中，有关SSD固态硬盘存储系统的优化与测试也因此引起了人们的重点关注。本文对固态硬盘理论知识分析的基础上，运用相关方法对固态硬盘存储系统进行优化，结果表明优化方法切实可行，固态硬盘性能提升明显，可为实际的优化工作提供参考。SSD固态硬盘由固态电子存储芯片阵列而成，包括存储单位及控制单元两个重要部分。实践中，为满足人们信息存储需要，进一步提高其存储性能，需对其进行优化与测试，以充分发挥其存储功能，更好的为人们的生产生活服务。一、SSD系统速速分析固态硬盘存储系统嵌入式高度集成，具有接口、处理器基本硬件的同时，还需完善的系统控制软件实现维护闪存地质映射表、数据并行传输控制以及初始化系统等。依据存储介质固态硬盘分为DRAM存储介质、闪存（Flash芯片）为存储介质。其中前者主要效仿传统硬盘设计而成，应用范围相对较差，而后者应用范围比较广泛，不仅可以制作成多种形式，而且移动方便，数据保护不受电源影响。固态硬盘存储系统速度受系统时间与存储容量决定，其中前者涵盖硬件处理时间，因此，采取相关措施，增加单位时间数据吞吐量，并确保主机一次命令传输数据大小一定的情况下，缩短系统时间，可实现系统读写效率的明显提升。为研究方便，以NAND Flash采用四通道2CE架构为例，对系统硬件工作流程进行分析。系统总任务主要由以下几部分构成，命名解析主机发送的读命令；初始化函数并触发NAND通道；FTL建表；借助SATA接口将数据传输给主机。二、SSD存储系统优化及分析1. SSD存储系统优化在对SSD存储系统工作流程深入分析的基础上，采取以下措施进行优化：采用超级页传出数据，在不影响传输时间的前提下，进一步增加数据吞吐量；对系统任务调度优先级进行优化，即，触发通道后建立FTL表，使得NAND Flash准备数据的时间提前。同时，充分利用NAND流水及并发机制。另外，考虑到传输期间进行连读地址数据读取时LBA中会出现地址偏移现象，运用数据补偿策略进行优化，即，当CPU第一次触发NAND 4个通道时，读取的实际数据不足32KB，CPU会因此连续触发三次操作，使得系统时间大大延长。优化时当读取的数据地址不足8KB时，先将其放入DBUF中停留，将其与最后一页数据一起构成8KB的数据后才传输给SATA。如此主机传输第一次命令数据的时间稍长外，有效防止因地址偏移导致NAND通道浪费的情况发生，不仅使得系统速度提高明显，而且减少系统成本开支。而且实际操作时可预取数据，即，假设数据量超过64KB，提前触发NAND通道，隐藏T1、T3时间至下次命令中，使得系统只消耗T2的时间，很好的平衡软硬件效果。除此之外，还可采取以下措施提升系统整体性能：对FTL算法进行优化，减少系统开销的同时，达到提升性能的目的；运用Read Page Multi-plane 命令优化NAND实现多级流水；使用对同步模式支持的NAND控制器及Flash芯片等。2.优化结果分析为验证优化策略结果，优化前参数如下：主机一次DMA Read命令所取数据大小为64KB；NAND为4通道2CE；Flash每页大小设置为8KB；NAND Flash异步模式时IO时钟50MHz，ONFI模式时IO时钟为200MHz。运用数据补偿、数据预取、超级页传输等方法进行优化。优化结果为：首先，当CE数取2时，预取数据隐藏了T3时间。当CE为1时，减少了数据量，将通道触发时间进行了隐藏，优化效果不太明显；其次，当CE数不变时，NAND通道数增加，使得系统速度提升明显。而且ONF1模式下SSD速度几乎达到异步模式下的两倍；最后，异步模式下，传输64KB的数据量，其中通道数为4、CE数为2时，优化后ONFI模式、速度分别提高38.8%、15%。三、SSD系统优化测试对优化后的SSD系统分别进行功能与性能测试，其中前者主要测试主机主板能否正常识别固态硬盘。在不同操作系统下借助文件系统进行文件的删除、保持、修改、建立，并进行读写数据操作，对固态硬盘性能进行测试。测试结果表明，主机主板能识别固态硬盘，固态硬盘工作未见异常。测试固态硬盘性能围绕其读取速度、写入速度进行，并分别测试高低温、振动环境给数据读写带来的影响。测试时NAND取四个通道，选取异步工作模式。测试结果为：文件大小为64KB时，测试的读取速度为143MB/s，而此时的理论速度在152MB/s左右，原因在于测试时还需注重操作系统时间，因此，实测数据在可估测范围中，表明采取的优化方法确实有效。另外，当增加系统成本时，将通道扩展为8通道，系统读速度估算为574MB/s，具有较高的读效率。四、结论当前科技发展迅速，SSD固态硬盘技术发展迅速，市场上出现很多类型的固态硬盘，一定程度上满足人们的信息存储需求，然而受多种因素影响，SSD固态硬盘应用中还存在一些问题，因此，值得对其进行优化研究。本文对固态硬盘存储系统进行探讨，得出的结论如下：（1）固态硬盘存储速度主要受存储容量及系统时间影响，为保证采取的优化措施切实有效，在对其进行优化时应在对固态硬盘性能影响因素深入分析的基础上，对固态硬盘工作原理深入理解的基础上进行。（2）本文运用数据补偿、数据预取、超级页传输等方法对固态硬盘进行优化，并对优化后的硬盘进行功能与性能的测试，结果主机主板能正常识别，响应相关的文件操作，而且读取性能速度较优化前明显提升。另外，在实际工作中还应注重总结固态硬盘应用中的不足，结合实际充分利用现有技术，对其性能进行优化方面的探究。引用：[1]潘玉彪.固态硬盘容错阵列系统的性能优化研究[D].中国科学技术大学，2015.[2]王增辉.磨损均衡在提高SSD使用寿命中的应用与改进[D].华东理工大学，2015.[3]吴敌，李寒.固态冲击——基于SSD固态硬盘的存储解决方案[J].个人电脑，2011，04：50-58.（国家新闻出版广电总局九一六台　青海海西　816099）

固态硬盘SSD缓存算法研究

随着科技的不断发展，电子设备的更新换代也越来越快。在当前市场上，固态硬盘（Solid State Drive，SSD）已经逐渐代替了传统机械硬盘（Hard Disk Drive，HDD），成为了电脑主要的存储设备之一。与传统机械硬盘相比，SSD具有更快的读写速度、更高的稳定性和更小的体积，因此备受消费者青睐。然而，SSD的昂贵价格也让很多消费者望而却步。基于此，SSD缓存技术的出现，能够有效地降低SSD价格，提高其性能。下面，本文将对固态硬盘SSD缓存算法进行研究探讨。

I. 概述

SSD缓存技术是指在计算机系统中引入一小块高速缓存盘，利用其高速读写能力，加速系统对磁盘的访问。与传统的HDD相比，SSD在处理大量的随机读写操作时更为出色。然而，由于其价格较高，为了提高SSD的性价比，缓存技术应运而生。

II. SSD缓存算法

1. LRU算法

最近最少使用（LRU）算法是一种较为常见的缓存算法。其原理是将最近最少访问的缓存块替换掉。在实际应用中，LRU算法的效果十分不错，能够使缓存命中率达到比较理想的效果。

2. LFU算法

最近最少使用（LFU）算法是一种比较深入的缓存算法。LFU算法根据每一个数据块被访问的频率来选择替换掉的数据块，因此，在某些情况下，LFU算法的效果会显著优于LRU算法。

3. ARC算法 自适应替换缓存（ARC）算法是一种比较新的缓存算法，被广泛应用于数据库服务器、虚拟存储器和网络缓存设备中。ARC算法的基本思想是将缓存块划分为两个部分，即缓存子句和淘汰子句。在操作时，ARC算法会根据缓存块在缓存中的命中情况，动态调整缓存子句和淘汰子句的大小，以取得最佳的性能。

4. LRU-K算法

最近最少使用-K（LRU-K）算法是一种比较流行的缓存算法。LRU-K算法相比于传统的LRU算法，增加了一个参数K。在K为1时，LRU-K算法等价于LRU算法。K的取值一般在2-10之间。LRU-K算法的优点是能够更好地处理访问模式，缓存块的访问信息更加丰富，适用于处理大量的随机读写操作。
