第 1 页 共 7 页 人教版八年级物理上册第4章光现象第2节
光的反射 课件(共27张PPT)
(共27张PPT)
光的反射
默写
1、什么是光源？光源分为哪两种？
2、光在同种透明均匀介质中是怎样传播的？小孔成像、日食、月食是怎样形成的？
3、什么是光线？直线和箭头分别表示什么？
4、光在真空中传播的速度是多少？在气体、液体和固体中速度大小是怎样的？
能够发光的问题，自然光源、人造光源
沿直线传播，是光沿直线传播
表示光传播径迹的直线，光的传播径迹和方向
C=3×108m/s v气﹥v液﹥v固
我们能看到这些东西是因为光源发出的光射入眼睛。
导入
欣赏：我们为什么能看到本身不发光的东西呢？
学习目标
1、知道光的反射，知道光在不发光的物体表面发生反射；
2、知道入射点、入射光线、反射光线、法线、入射角、反射角六个 第 2 页 共 7 页 要素；
3、通过实验探究得出光的反射遵循的规律（三条），知道光的反射定律的内容，会画光的反射光路图，能够应用反射定律进行简单的角度计算。
学习重点
1、六个要素； 2、光的反射定律的内容和光路图。
学习难点
1、实验探究过程； 2、光的反射定律的应用。
自主学习：一、光的反射
自主学习：光的发射
绿树白水
自主学习：六个要素
探究：光反射时遵循什么规律，即反射光沿什么方向射出？
你的猜想：……
依据：……
二、探究光的反射规律
太阳
合作学习：光的反射定律
结论：1、反射光线、入射光线和法线在同一平面内；
2、反射光线、入射光线分别位于法线两侧；
合作学习：光的反射定律
250 第 3 页 共 7 页 400
600
750
1．反射光线、入射光线、法线在同一平面；
2．反射光线和入射光线分居法线两侧；
3．反射角等于入射角。
（三线共面）
（两角相等）
（二线分居）
）
）
二、光的反射定律
O
N
i
r
已知图中入射光线，请画出反射光线。
专题04 光现象作图（解析版）
类型一 光的反射作图
【方法技巧】准确作图要求：
（1）反射角等于入射角，像物到镜面等距。（相等）
（2）法线与反射面垂直，像物连线与镜面垂直。（垂直）
（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。（虚实）
【专项训练】
1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．
【答案】如图所示
【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．
2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，
过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图
所示：
【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点𝑆关于平面镜的对称点，即为像点𝑆′，连接𝑆′𝑃交平面镜于点𝑂，沿𝑂𝑃画出反射光线，连接𝑆𝑂画出入射光线，如图所示：
【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。同时会根据平面镜成像的实质完成光路。
word版
初中物理

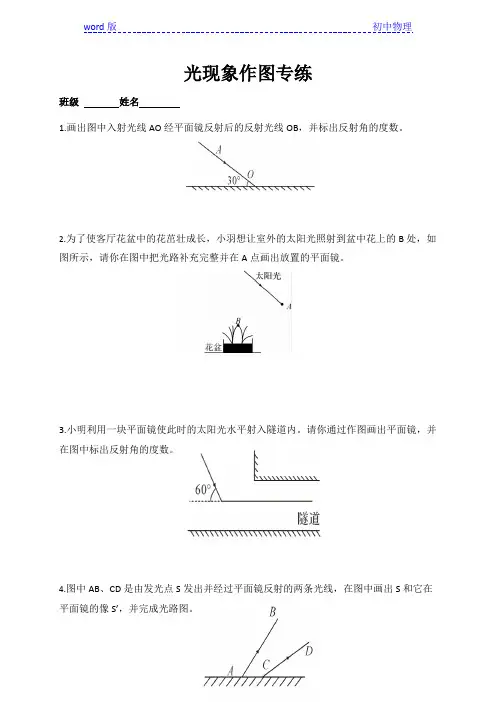

1 / 6 光现象作图专练
班级 姓名
1.画出图中入射光线AO经平面镜反射后的反射光线OB，并标出反射角的度数。
2.为了使客厅花盆中的花茁壮成长，小羽想让室外的太阳光照射到盆中花上的B处，如图所示，请你在图中把光路补充完整并在A点画出放置的平面镜。
3.小明利用一块平面镜使此时的太阳光水平射入隧道内。请你通过作图画出平面镜，并在图中标出反射角的度数。
4.图中AB、CD是由发光点S发出并经过平面镜反射的两条光线，在图中画出S和它在平面镜的像S’，并完成光路图。 word版
初中物理
2 / 6
5.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．
6如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜向行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。请你在图乙中画出司机眼睛（B点）通过挡风玻璃丽看到车内装饰物（A点）的像的光路图。
7.竖直的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A）.请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。
word版
初中物理
3 / 6
8.如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．
9.如图所示，一束光从空气斜射入玻璃中，请画出反射光线和折射光线
10.请你画出如图所示人眼看到水中鱼的大致光路图。
11.潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图
12.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜上的O点，经平面镜反射后照亮水槽底部的A点。请画出平面并完成光路图。 word版 初中物理
2022-2023学年八年级物理专题训练02：
光现象作图（光的直线传播、反射、折射）
1．枯井中的青蛙位于井底“坐井观天”，请在图中画出青蛙通过井口看到最大范围的两条光线（O点为青蛙眼睛的位置）。
2．按题目要求作图。画出图中物体AB在白纸板上影子A′B′的位置。
3．如图所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。
4．请在图中作出发光箭头AB在屏上所成的像''AB（要求标出'A、'B）。
5．如图所示，室内有一个点光源，通过墙上的两个孔洞，透出两条小光束。请根据这两条光束的方向，找到点光源S的位置并画出光路图。
6．如图所示，S是一个发光的小灯泡，PQ为不透光的挡板，试作出挡板右侧发光灯泡能照亮的范围。
7．在图中根据给出的反射光线 OB 画出入射光线 AO，并标出入射角及其度数。
8．如图所示，两平面镜相互垂直。请根据光的反射定律，画出经过平面镜后的反射光线，并标出第二次反射后反射角的大小。
9．如图所示，三条互相平行的光线入射到凹凸不平的物体表面。上时反射光线不平行，这就是漫反射，请画出第1条光线的反射光路图。
10．如图所示，小明利用一块平面镜使此时的太阳光射入隧道内。请你完成光路图。
11．根据图中给出的入射光线，画出对应的反射光线，并标出反射角及其大小。
12．根据平面镜成像特点，在图中画出物体 AB 在平面镜 MN 中所成的像 A’B’。
13．小新和妈妈去逛超市时，通过转角处的平面镜看到了货架后的商品。请在图中作出位于P点的小新通过平面镜看到货架后商品A的光路图。
14．按要求作图（请保留作图痕迹）。
如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）看到小射灯的像在水中B点的位置。请你画出水面的位置和A发出的一条光线经过水面反射后进入小杰眼睛（即图中的C点）的光路图；
15．一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC的大致方向。
