Xx矿主要系统能力校验

  • 格式：docx
  • 大小：76.29 KB
  • 文档页数：18

XX煤矿 主要系统能力校验

单位：XX煤矿 日期：2018年1月 主 要 系 统 能 力 校 验 书

编制： 审核： 机电科长： 机电副总： 分管矿长： 总工程师： 一、提升系统能力计算 1、主井生产能力计算

Tkk10kPtb3600A214M（万t/a）

式中：A—主井提升能力，万t/a； b—年工作日，330d； t—日提升时间，16h或18h，按第十一条规定选取； PM—每次提升煤炭量，t/次； k—装满系数。立井提升取1.0；当为斜井串车或箕斗提升时，倾角20°及以下取0.95，20°~25°取0.9，25°以上取0.8； k1—提升不均匀系数。井下有缓冲仓时取1.1，无缓冲仓时取 1.2； K2—提升设备能力富余系数，取1.1~1.2； T—提升一次循环时间，s/次。 每次提升煤量（吨/次）PM=4.5 每提升一次循环时间（秒/次）T=90 无缓冲仓，提升不均匀系数k1=1.2 提升设备能力富余系数K2=1.1 主井日提升时间取t=20小时 A=3600×330×18×4.5×1.0/104/1.2/1.1/90=81万吨/年 2、副井生产能力核定 （一） 副井提升系统能力是指从副井底到达地面的提升系统的能力； （二）副井提升能力按年工作日330d、三班作业、班最大提升时间6.5h计算。 副井提升能力核定按下式计算： A= 330×3)TPMTPR(10TD-T-36006.5CCGG4QR（万t/a）

式中：A—副井提升能力，万t/a； R—出矸率（矸石与产量的重量比），%； PG—每次提矸石重量，t/次； TG—提矸一次循环时间，s/次； M—吨煤用材料比重，% ； PC—每次提升材料重量，t/次； TC—每次提升材料循环时间，s/次； D—下其他材料次数，每班按5~10次计（指下炸药、设备、长材等）； TQ—下其他材料每次循环时间，s/次； TR—每班人员上下井总时间，s/班。 计算人员上下井所需时间应符合以下规定： 1．工人每班下井时间，取实测最大值。 2．升降工人时间为工人下井时间的1.5倍；有综采工作面的矿井为1.6~1.8倍（全部为综采的取大值）；升降其他人员时间为升降工人时间的20%。 出矸率（矸石与产量的重量比）R=0.26 每次提矸石重量，t/次；PG=2×0.9×1.1×1.8=3.56t/次，矿车容积为1.1m³，矸石松散密度取1.8t/m³ 提矸一次循环时间TG=180s/次 吨煤用材料比重M=1.29 每次提升材料重量PC=1t/次 每次提升材料循环时间TC=156.4s/次 下其他材料次数D=2次/班 下其他材料每次循环时间TQ=180.3s/次 每班人员上下井总时间TR=1.6×120×60+120×0.2×60=12960/班，升降工人下井时间为120min，有综采取1.6倍，升降其他人员时间为工人下井时间的0.2倍 副井提升核定能力（万吨/年） A=330×3（6.5×3600-12960-2×180.3）/104（0.26×180/3.56+1.29×156.4/1）=6.87万吨/年 综上所述，XX矿提升能力为81+6.87=87.87万吨/年 二、井下排水系统能力核定 一、概况 矿井排水方式由九采区泵房及七采区泵房排至中央泵房，最后由中央泵房排至地面矿井水处理站。 1、中央泵房概况：矿井正常涌水量250m³/h,最大涌水量670m³/h，现实际正常涌水量为170-175m³/h，最大涌水量239m³/h。水仓为内外水仓，全长353m，内环152m，外环201m，净断面6.7m²，总容量2400m³，大于矿井8小时正常涌水量2000m³。选用3台MD500-57*6型离心泵，额定扬程342m，流量500m³/h，正常涌水时一台工作，一台备用，一台检修，最大涌水时，两台工作，配套电机为YBJC4503-4/710kW,吸水管采用D325*8无缝钢管，排水管采用D273*8无缝钢管，吸水高度为3m,排水高度276.6m。 控制方式：操作台集中控制/电控箱就地控制两种控制方式，未实现远程监测监控和自动化控制。 2、七采泵房概况：七采正常涌水量58m³/h。水仓为内外水仓,总容量810m³，大于七采区8小时正常涌水量464m³。选用2台MD280-43*4型离心泵，额定扬程172m，流量280m³/h，正常涌水时一台工作，一台备用，最大涌水时，两台工作，配套电机为YB-315L2-4/200kW,吸水管采用DN245*7无缝钢管，排水管采用DN219*8无缝钢管，吸水高度为3.2m,排水高度120m。 控制方式：就地操作，手动闸阀，未实现自动化控制。 3、九采泵房概况：九采区正常涌水量3.5m³/h。水仓为内外水仓，总容量1468m³，大于九采区8小时正常涌水量28m³。选用3台MD280-43*6型离心泵，额定扬程258m，流量280m³/h，正常涌水时一台工作，一台备用，一台检修，最大涌水时，两台工作，配套电机为YB2-4002-4/355kW,吸水管采用D325*8无缝钢管，排水管采用D273*8无缝钢管，吸水高度为4.5m,排水高度160m。 控制方式：就地操作，电动闸阀控制，未实现自动化控制。 二、计算过程及结果 ㈠计算过程 副井井口标高： +42m 矿井水处理站标高： +43m -235水平水泵型号：MD500-57×6三台 额定排水量：500m3/h 额定扬程：342m 排水管路：两趟Φ273×8 （1）计算条件 矿井正常涌水量226m3/h,最大涌水量339m3/h。矿井实际涌水量63m3/h，实际最大涌水量123.6m3/h。矿井设内、外水仓，水仓总容量为2400m3，17年水泵技术测定三台水泵小时排水量分别544.2m3/h，553.4m3/h，540m3/h。 （2）校验水泵能否在20h内排出24h的正常涌水量 地质报告提供的正常涌水量和最大涌水量均大于矿井的实际涌水量，故取其较大值即Qn=226 m3/h 及Qm=339m3/h作为能力核定的计算依据。 正常涌水时，1台泵工作，20h排水量：540×20=10800(m3) 正常涌水时，24h的涌水量：226×24=5424(m3)＜10800 (m3) 最大涌水时2台泵工作，20h排水量：(540+544.2)×20=21684(m3) 最大涌水时，24h的涌水量：339×24=8136 (m3)＜21684(m3) 20h能排出矿井24h的正常涌水量或最大涌水量，且排水系统能力较大。 （3）水仓容量校验 正常涌水量226m3/h＜1000 m3/h，水仓容量应符合V≥8Qn要求： 8Qn =8×226=1808 (m3) 而水仓容量2400m3＞1808m3，满足《煤矿安全规程》要求。 （4）正常涌水时水泵排水能力计算：

式中： Bn-工作水泵的小时排水能力，Bn =540m3/h； Pn-平均日产吨煤所需排正常涌水量，

（5）最大涌水时水泵排水能力计算： 式中： Bm-工作泵加备用泵的排水能力，Bm =(540+544.2)=1084.2m3/h； Pm-日出吨煤所需排出的最大涌水量，

a/t2.1780.21054020330102033044万nnnPBAa/t5.2380.3102.108420330102033044万mmmPBAtmQPmm/0.3109033024339109033024344

tmQPnn/2109033024226109033024344 ㈡计算结果 ⒈矿井正常涌水量时，计算排水能力：178.2万t/a； ⒉矿井最大涌水量时，计算排水能力：238.5万t/a； 通过以上校验和计算，本矿排水系统符合规程要求。取计算结果的较小值，确定矿井排水系统核定能力为178.2万t/a。 三、供电系统能力核定

一、概况 XX煤矿设35KV变电所一座，两回路电源分别引自XX变电所（35kV）、XX变电所（35kV），采用LGJ-3×95架空线路，线路长度分别为11.5km，11.8km。 XX煤矿35kV变电所安装3台主变压器，型号分别为SZ9-6300/35/6.3两台，S11-3150/35/6.3。其中两台工作，一台备用。 矿井采用6kV电源下井，2路供电电缆入井，电源引自地面35kV变电所6kV分段母线：2路电缆均沿副井井筒敷设至-235m水平中央变电所6KV两段母线上；其中2路电缆均采用两根MYJV42-3*240mm2 6kV型供电电缆，单回路供电距离均为667m。 二、计算过程及结果 ㈠按电源线路和变压器分别计算矿井供电系统能力。 ⑴电源线路能力计算。

式中：电源线路：LGJ-95，安全载流量为335A，电源线路供电容量P根据公式计算为：

W为上年度吨煤综合电耗 当线路压降为5%时，

a/t8.4009.15101207016330101633044万WPA

KWMWP9920)(92.98.11%0427.0%5KWCOSUIP93.182769.03533533

)/(9.15901429.78tKWhW

合集下载

XX矿主斜井提升系统的选型设计

XX矿主斜井提升系统的选型设计

XX矿主斜井提升系统的设计选型一、概论XX矿现主要开采五3煤层，由于矿井开拓、掘进任务量大，需在风井增加提升设备，主要服务于提矸任务，因此对风井提升机进行选型设计。

二、设计计算的依据1. 矿井设计年产量An=15万吨；2. 工作制度：年工作天数br=330天;日净提升时间t=16小时;3.矿井斜长L1=850m,倾角θ=27。

;4. 绞车至井口的长度L2=40m;5. 矿井服务年限为11.4年;6. 提升方式:斜井单钩双绳箕斗提升;7.提升机电动机电压380V;8.根据本矿现有情况一个箕斗，箕斗m=2000㎏，载重m0=3000㎏三、提升机的选择1.一次提升提升量的确定⑴提升斜长L =L1+L2=850＋40=890（m）⑵初步选择的最大速度V m根据《煤矿安全规程》规定倾斜巷道升降人员或用矿车升降物料时的最大速度不得超过5m/s,查JK型多绳缠绕式提升机,暂选V m=3.4m/s;提升加、减速度a0=0.5m/s⑶一次提升循环时间的确定，根据提升一次循环时间图得T q、=2 V m÷a00.5 a0t12+(L-2×0.5 a0t12)÷3.4=2×6.8+255=268.6(s)(二)、提升钢丝绳的选择1. 提升钢丝绳端静荷重Q d =n(m＋m0) (sinθ+f1cosθ)= (2000+3000)(sin27。

+0.015cos27。

)=5000×(0.453+0.015×0.891)=5000×0.466=2330(kN)式中:f1------提升容器在斜坡轨道上运动的阻力系数,f1=0.0152. 钢丝绳悬垂长度L C =L t + L2=850+40=890(m)3. 钢丝绳单位长度的重量计算钢丝绳每米质量（选钢丝绳直径）钢丝绳强度取δB=1700Mpa，箕斗轮与轨道摩擦系数取f1=0.015，钢丝绳的阻力系数取f2=0.2，安全系数取m a=6.5（提升物料）滚筒座底绳去110mm p≧[n（m1+ m2）（sinθ+ f1cosθ）]÷[（11×10-6×δB/m a）- L（sin θ+ f2cosθ）]=[（2000+ 3000）（sin270+ 0.015×cos270）]÷[（11×10-6×1700×106÷6.5）- 1000×（sin270+ 0.2cos270）]=1.04Kg/m查钢丝绳规格表，选用直径24.5钢丝绳，钢丝绳每米质量m p=2.165㎏/m 其最大破断力为q=389KN3.钢丝绳的安全系数qm a =（m1+ m2）g（sinθ+ f1cosθ）＋ Lc m p g(sinθ＋f2 cosθ)10×（2000+ 3000）（sin270+ 0.015×cos270）＋10×2.165×1000(sin27。

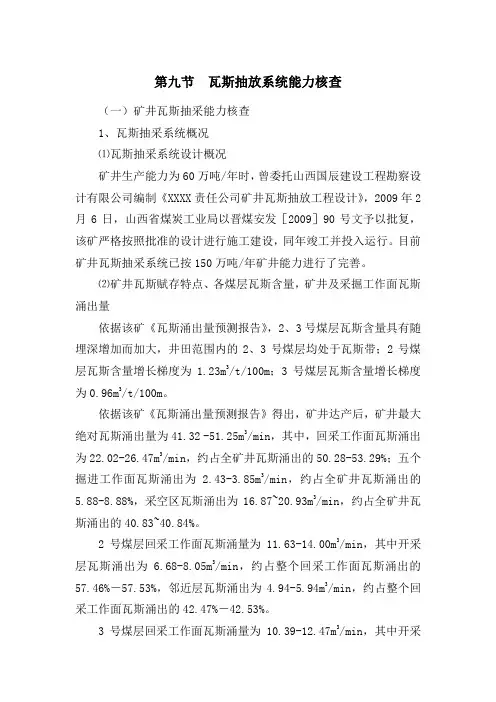

瓦斯抽采能力核查计算
