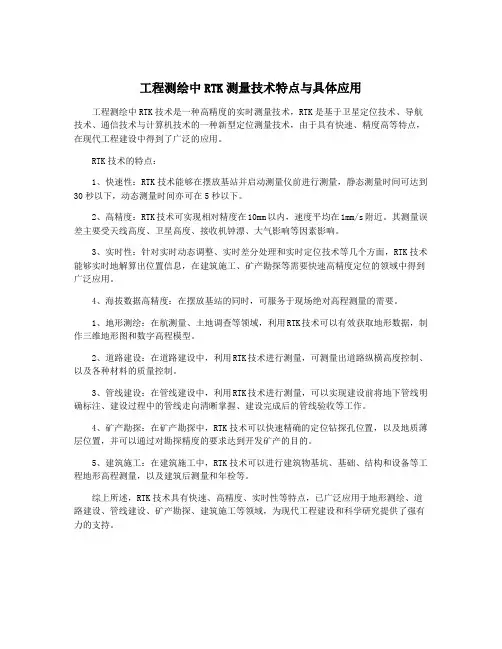

工程测绘中RTK测量技术特点与具体应用工程测绘中RTK技术是一种高精度的实时测量技术，RTK是基于卫星定位技术、导航技术、通信技术与计算机技术的一种新型定位测量技术，由于具有快速、精度高等特点，在现代工程建设中得到了广泛的应用。
RTK技术的特点：1、快速性：RTK技术能够在摆放基站并启动测量仪前进行测量，静态测量时间可达到30秒以下，动态测量时间亦可在5秒以下。
2、高精度：RTK技术可实现相对精度在10mm以内，速度平均在1mm/s附近。
其测量误差主要受天线高度、卫星高度、接收机钟漂、大气影响等因素影响。
3、实时性：针对实时动态调整、实时差分处理和实时定位技术等几个方面，RTK技术能够实时地解算出位置信息，在建筑施工、矿产勘探等需要快速高精度定位的领域中得到广泛应用。
4、海拔数据高精度：在摆放基站的同时，可服务于现场绝对高程测量的需要。
1、地形测绘：在航测量、土地调查等领域，利用RTK技术可以有效获取地形数据，制作三维地形图和数字高程模型。
2、道路建设：在道路建设中，利用RTK技术进行测量，可测量出道路纵横高度控制、以及各种材料的质量控制。
3、管线建设：在管线建设中，利用RTK技术进行测量，可以实现建设前将地下管线明确标注、建设过程中的管线走向清晰掌握、建设完成后的管线验收等工作。
4、矿产勘探：在矿产勘探中，RTK技术可以快速精确的定位钻探孔位置，以及地质薄层位置，并可以通过对勘探精度的要求达到开发矿产的目的。
5、建筑施工：在建筑施工中，RTK技术可以进行建筑物基坑、基础、结构和设备等工程地形高程测量，以及建筑后测量和年检等。
综上所述，RTK技术具有快速、高精度、实时性等特点，已广泛应用于地形测绘、道路建设、管线建设、矿产勘探、建筑施工等领域，为现代工程建设和科学研究提供了强有力的支持。
我国工程测量技术发展现状与展望引言工程测量技术是现代工程建设中不可或缺的一环，它为工程设计、施工、监测和管理提供了准确的空间坐标和形状数据。
随着我国工程建设的迅速发展，工程测量技术也在不断创新和进步。
本文将对我国工程测量技术的现状和未来展望进行全面、详细、深入的分析。
现状分析技术发展成果随着技术的不断进步，我国工程测量技术取得了显著的成果。
目前，我国在全球工程测量技术方面处于领先地位，以下是主要的技术发展成果：1.高精度测量技术：通过使用全站仪、激光测距仪等高精度测量设备，实现了对工程中点、线、面的高精度测量。
这些设备具有光学定位、无线传输和数据处理等功能，大大提高了测量效率和准确性。
2.卫星定位技术：利用全球卫星导航系统（如GPS、北斗导航系统）进行测量定位，在广域范围内提供高精度的三维位置信息。
卫星定位技术广泛应用于工程测量中，为工程建设提供了准确的空间坐标。
3.数据处理与分析技术：借助计算机和先进的软件工具，对测量数据进行处理和分析。
通过建立数字模型和三维仿真，实现对工程建设过程的计算和优化，提高了设计和施工效率。
应用领域工程测量技术广泛应用于各个领域的工程建设中，包括房屋建筑、交通运输、水利工程、地质勘探等。
以下是工程测量技术在几个典型领域的应用情况：1.房屋建筑：工程测量技术在房屋建筑中起到了关键作用。
通过对地形、地貌、土质等因素的测量，确定建筑物的合理位置和高度。
同时，测量技术还可以用于建筑施工中对地基、结构、水平等方面的监测和控制。
2.交通运输：测量技术在道路、桥梁、隧道等交通工程建设中具有重要意义。
它可以提供准确的地形和地貌数据，为设计和施工提供参考。
同时，测量技术还可以用于交通流量监测、道路安全评估等方面的应用。
3.水利工程：水利工程是我国工程测量技术的一个重要应用领域。
通过测量河流、湖泊、水库等水体的水位、流量和水质等参数，对水利工程的设计、运行和管理提供支持。
此外，测量技术还可以用于水文预报、水灾监测和抢险救援等方面的工作。
RTK测量技术在工程测量中的运用分析1. 引言1.1 RTK测量技术在工程测量中的运用分析RTK测量技术是一种高精度的实时定位技术，广泛应用于工程测量领域。
通过全球定位系统（GPS）和基站网络，RTK技术可以提供毫米级的定位精度，使其成为工程测量中不可或缺的工具。
在工程测量中，RTK测量技术在地面控制点的建立和测量中起到关键作用。
通过建立一系列的控制点，工程测量人员可以进行高精度的定位和导航，确保工程施工的准确性和效率。
RTK技术还可以用于土地勘测、道路建设、管道布置等工程项目中，为工程设计和施工提供可靠的空间参考。
RTK测量技术还可以应用于建筑测量、地质勘探和工程监测中。
在建筑测量中，RTK技术可以准确测量建筑物的位置、高度和结构，为建筑设计和施工提供支持。
在地质勘探中，RTK技术可以帮助地质学家精确测量地表和地下构造，为矿产勘探和灾害监测提供数据支持。
在工程监测中，RTK技术可以实时监测工程施工过程中的变形和位移，及时发现问题并采取措施。
RTK测量技术在工程测量中具有广泛的应用前景和重要性。
随着技术的不断发展和完善，RTK技术将进一步提升工程测量的精度和效率，为工程建设提供可靠的支持。
2. 正文2.1 RTK测量技术的基本原理RTK测量技术的基本原理主要包括以下几个方面：基准站网络、移动站接收信号、数据处理和误差校正。
基准站网络是RTK测量技术运行的基础。
基准站通过GPS卫星接收机接收卫星信号，并将信号处理后上传至服务器，形成网络。
移动站通过接收多个基准站的信号，可以实现高精度的测量，减小误差。
移动站接收信号的过程是RTK测量技术的关键。
移动站通过接收来自不同基准站的信号，可以实现实时精密测量。
通过解算来自不同基准站的信号，可以获得移动站相对于基准站的精确位置。
数据处理是RTK测量技术的另一个重要环节。
数据处理包括解算移动站和基准站的观测数据，并进行误差校正。
这个过程需要高度精密的算法和计算能力，以确保测量结果的准确性。

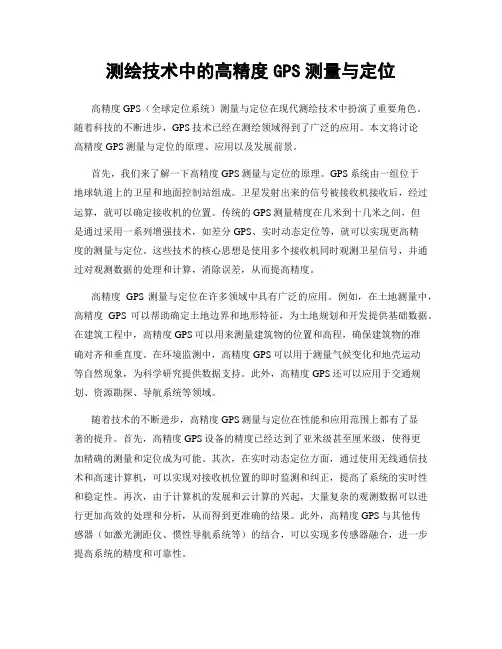

测绘技术中的高精度GPS测量与定位高精度GPS（全球定位系统）测量与定位在现代测绘技术中扮演了重要角色。
随着科技的不断进步，GPS技术已经在测绘领域得到了广泛的应用。
本文将讨论高精度GPS测量与定位的原理、应用以及发展前景。
首先，我们来了解一下高精度GPS测量与定位的原理。
GPS系统由一组位于地球轨道上的卫星和地面控制站组成。
卫星发射出来的信号被接收机接收后，经过运算，就可以确定接收机的位置。
传统的GPS测量精度在几米到十几米之间，但是通过采用一系列增强技术，如差分GPS、实时动态定位等，就可以实现更高精度的测量与定位。
这些技术的核心思想是使用多个接收机同时观测卫星信号，并通过对观测数据的处理和计算，消除误差，从而提高精度。
高精度GPS测量与定位在许多领域中具有广泛的应用。
例如，在土地测量中，高精度GPS可以帮助确定土地边界和地形特征，为土地规划和开发提供基础数据。
在建筑工程中，高精度GPS可以用来测量建筑物的位置和高程，确保建筑物的准确对齐和垂直度。
在环境监测中，高精度GPS可以用于测量气候变化和地壳运动等自然现象，为科学研究提供数据支持。
此外，高精度GPS还可以应用于交通规划、资源勘探、导航系统等领域。
随着技术的不断进步，高精度GPS测量与定位在性能和应用范围上都有了显著的提升。
首先，高精度GPS设备的精度已经达到了亚米级甚至厘米级，使得更加精确的测量和定位成为可能。
其次，在实时动态定位方面，通过使用无线通信技术和高速计算机，可以实现对接收机位置的即时监测和纠正，提高了系统的实时性和稳定性。
再次，由于计算机的发展和云计算的兴起，大量复杂的观测数据可以进行更加高效的处理和分析，从而得到更准确的结果。
此外，高精度GPS与其他传感器（如激光测距仪、惯性导航系统等）的结合，可以实现多传感器融合，进一步提高系统的精度和可靠性。
在未来，高精度GPS测量与定位技术有着广阔的发展前景。
首先，随着卫星导航系统的不断更新和完善，如美国的GPS、俄罗斯的GLONASS、欧盟的Galileo等，将提供更多的卫星和更精确的信号源，进一步提高了测量精度和定位可靠性。

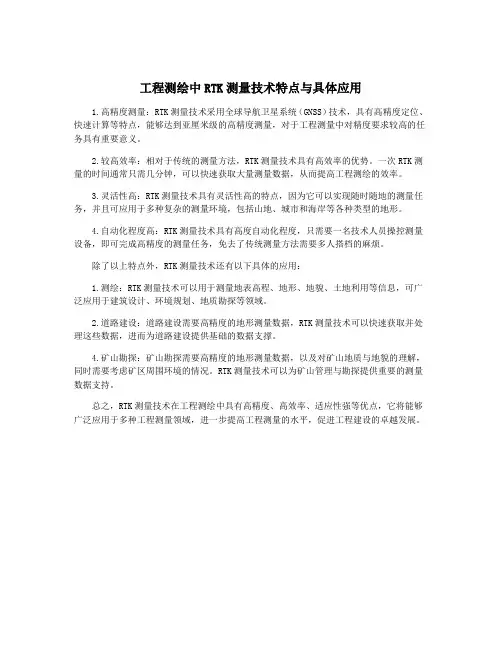

工程测绘中RTK测量技术特点与具体应用
1.高精度测量：RTK测量技术采用全球导航卫星系统（GNSS）技术，具有高精度定位、快速计算等特点，能够达到亚厘米级的高精度测量，对于工程测量中对精度要求较高的任务具有重要意义。
2.较高效率：相对于传统的测量方法，RTK测量技术具有高效率的优势。
一次RTK测量的时间通常只需几分钟，可以快速获取大量测量数据，从而提高工程测绘的效率。
3.灵活性高：RTK测量技术具有灵活性高的特点，因为它可以实现随时随地的测量任务，并且可应用于多种复杂的测量环境，包括山地、城市和海岸等各种类型的地形。
4.自动化程度高：RTK测量技术具有高度自动化程度，只需要一名技术人员操控测量设备，即可完成高精度的测量任务，免去了传统测量方法需要多人搭档的麻烦。
除了以上特点外，RTK测量技术还有以下具体的应用：
1.测绘：RTK测量技术可以用于测量地表高程、地形、地貌、土地利用等信息，可广泛应用于建筑设计、环境规划、地质勘探等领域。
2.道路建设：道路建设需要高精度的地形测量数据，RTK测量技术可以快速获取并处理这些数据，进而为道路建设提供基础的数据支撑。
4.矿山勘探：矿山勘探需要高精度的地形测量数据，以及对矿山地质与地貌的理解，同时需要考虑矿区周围环境的情况。
RTK测量技术可以为矿山管理与勘探提供重要的测量数据支持。
总之，RTK测量技术在工程测绘中具有高精度、高效率、适应性强等优点，它将能够广泛应用于多种工程测量领域，进一步提高工程测量的水平，促进工程建设的卓越发展。
精密水准测量技术的原理及操作要点解析精密水准测量技术是一种广泛应用于工程测量领域的高精度测量方法，其原理基于光学原理和几何学原理。
本文将对精密水准测量技术的原理及操作要点进行解析。
一、精密水准测量技术的原理精密水准测量技术依赖于光线的传播和反射原理，通过对比测量点与基准点的光线高差，从而确定测量点的高程。
其主要原理包括天顶线法、水平线法和视线法。
天顶线法是利用天顶望远镜观测到的视线与视线平面的垂直角，通过测量不同点的视线垂直角差值来确定高程差。
该方法适用于近距离、小范围的高程测量。
水平线法是利用水平仪或水平望远镜在不倾斜的情况下，观测到的视线水平角，通过观测不同点间的水平角差值来确定高程差。
该方法适用于相对较远、大范围的高程测量。
视线法是利用反射棱镜接收入射光线，并将反射光线反射回观测仪器，通过观测反射光线的位置，从而确定测量点与基准点间的高差。
该方法适用于中、远距离的高程测量。
二、精密水准测量技术的操作要点1. 仪器准备：在进行精密水准测量之前，必须确保使用的仪器具备高精度的测量能力。
测量仪器的准备包括校准仪器、检查仪器读数的准确性、确认仪器是否处于稳定状态等。
只有准备充分的仪器才能保证测量结果的准确性。
2. 基准点设置：精密水准测量的准确性与基准点的选取有关。
应根据测量范围、地形特点和工程实际需求，合理选择基准点的位置。
基准点应具备稳定性高、标志明显、与测量点之间的距离适宜等特点。
3. 观测过程：精密水准测量的观测过程应井然有序，确保每个步骤都符合规范操作。
在进行观测之前，应先进行预测、估算和预测任务，确保测量结果的精度要求。
观测过程中，应保证观测站的稳定性，避免外界干扰。
4. 数据处理：精密水准测量的数据处理是确保测量结果准确性的重要环节。
数据处理包括测量数据的整理、计算和分析。
在进行数据处理时，应注意对误差的判断和修正，确保测量结果的准确性和可靠性。
5. 测量结果的分析和应用：完成精密水准测量后，需要对测量结果进行分析和应用。

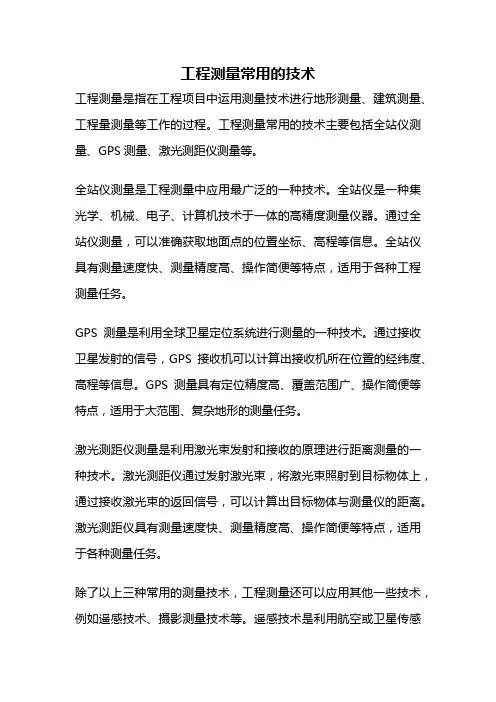

工程测量常用的技术工程测量是指在工程项目中运用测量技术进行地形测量、建筑测量、工程量测量等工作的过程。
工程测量常用的技术主要包括全站仪测量、GPS测量、激光测距仪测量等。
全站仪测量是工程测量中应用最广泛的一种技术。
全站仪是一种集光学、机械、电子、计算机技术于一体的高精度测量仪器。
通过全站仪测量，可以准确获取地面点的位置坐标、高程等信息。
全站仪具有测量速度快、测量精度高、操作简便等特点，适用于各种工程测量任务。
GPS测量是利用全球卫星定位系统进行测量的一种技术。
通过接收卫星发射的信号，GPS接收机可以计算出接收机所在位置的经纬度、高程等信息。
GPS测量具有定位精度高、覆盖范围广、操作简便等特点，适用于大范围、复杂地形的测量任务。
激光测距仪测量是利用激光束发射和接收的原理进行距离测量的一种技术。
激光测距仪通过发射激光束，将激光束照射到目标物体上，通过接收激光束的返回信号，可以计算出目标物体与测量仪的距离。
激光测距仪具有测量速度快、测量精度高、操作简便等特点，适用于各种测量任务。
除了以上三种常用的测量技术，工程测量还可以应用其他一些技术，例如遥感技术、摄影测量技术等。
遥感技术是利用航空或卫星传感器获取地物信息的一种技术。
通过遥感技术，可以获取大范围、多角度的地物信息，对于大型工程项目的规划、设计和监测具有重要作用。
摄影测量技术是利用航空摄影或地面摄影进行测量的一种技术。
通过摄影测量技术，可以获取地面点的位置、高程等信息，广泛应用于地图制作、地形测量等领域。
除了测量技术，工程测量还需要运用一些测量方法和测量仪器。
测量方法包括直接测量法、间接测量法、综合测量法等。
直接测量法是指通过直接观测目标物体的位置、高程等信息进行测量的方法。
间接测量法是指通过测量目标物体与其他物体之间的关系进行测量的方法。
综合测量法是指通过多种测量方法的组合进行测量的方法。
测量仪器包括全站仪、GPS接收机、激光测距仪等。
在工程测量中，除了技术和仪器的选择，还需要进行测量数据的处理和分析。

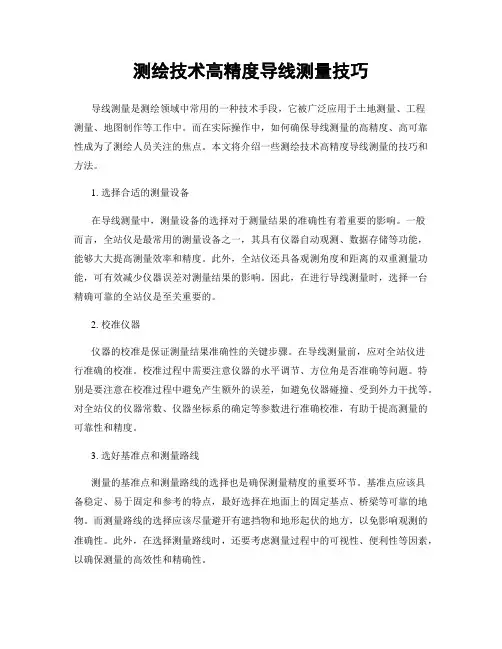

测绘技术高精度导线测量技巧导线测量是测绘领域中常用的一种技术手段，它被广泛应用于土地测量、工程测量、地图制作等工作中。
而在实际操作中，如何确保导线测量的高精度、高可靠性成为了测绘人员关注的焦点。
本文将介绍一些测绘技术高精度导线测量的技巧和方法。
1. 选择合适的测量设备在导线测量中，测量设备的选择对于测量结果的准确性有着重要的影响。
一般而言，全站仪是最常用的测量设备之一，其具有仪器自动观测、数据存储等功能，能够大大提高测量效率和精度。
此外，全站仪还具备观测角度和距离的双重测量功能，可有效减少仪器误差对测量结果的影响。
因此，在进行导线测量时，选择一台精确可靠的全站仪是至关重要的。
2. 校准仪器仪器的校准是保证测量结果准确性的关键步骤。
在导线测量前，应对全站仪进行准确的校准。
校准过程中需要注意仪器的水平调节、方位角是否准确等问题。
特别是要注意在校准过程中避免产生额外的误差，如避免仪器碰撞、受到外力干扰等。
对全站仪的仪器常数、仪器坐标系的确定等参数进行准确校准，有助于提高测量的可靠性和精度。
3. 选好基准点和测量路线测量的基准点和测量路线的选择也是确保测量精度的重要环节。
基准点应该具备稳定、易于固定和参考的特点，最好选择在地面上的固定基点、桥梁等可靠的地物。
而测量路线的选择应该尽量避开有遮挡物和地形起伏的地方，以免影响观测的准确性。
此外，在选择测量路线时，还要考虑测量过程中的可视性、便利性等因素，以确保测量的高效性和精确性。
4. 技巧性的操作导线测量的精确度受到许多因素的影响，技巧性的操作是确保测量结果准确性的关键。
首先，在观测过程中需保持仪器的水平，使用合适的调平器对全站仪进行调平，避免由于水平不准确引起的高度测量误差。
其次，在导线的拉直和测量过程中，要小心操作，避免导线松弛或不稳定。
最后，在观测数据时，要保持稳定的观测姿势，并在一定时间段内多次观测，取平均值来减小观测误差。
5. 数据处理与精度评定导线测量完成后，对测得的数据进行处理和精度评定是判断测量结果准确性的重要环节。
高精度空间三维测量技术的操作流程与要点概述高精度空间三维测量技术是一种用来获得物体三维形态和工艺尺寸的精确测量方法。
本文将介绍这种技术的操作流程与要点，帮助读者了解如何进行高精度空间三维测量。
第一部分：前期准备工作在进行高精度空间三维测量之前，需要进行一系列的准备工作。
1. 确定测量目标：明确要测量的物体或结构，以及测量的目的和要求。
这有助于确定选择合适的测量仪器和方法。
2. 准备仪器设备：根据测量需求选择适当的仪器设备，如全站仪、激光扫描仪等，并进行校准和调试，确保其稳定可靠。
3. 确定测量场景：选择合适的测量环境，确保没有干扰物、光线充足，并保证测量仪器的工作环境稳定。
第二部分：测量操作流程高精度空间三维测量的操作流程一般包括以下几个步骤：1. 建立测量控制点：在测量区域内，设置测量控制点，用于校正测量仪器的坐标系统以及后续的数据处理。
2. 数据采集与处理：使用测量仪器对目标进行扫描或测量，获取空间点云或三维坐标数据。
在采集过程中，需要注意采集的角度、视野等，并结合实际情况进行多次采集以提高测量精度。
采集完成后，对数据进行处理，如去除噪声、配准点云等。
3. 建立三维模型：利用测量数据建立三维模型。
可以使用专业软件进行数据处理和三维模型的构建，根据需要可以添加颜色、纹理等信息以获得更直观的模型。
4. 模型分析与评估：对建立的三维模型进行分析和评估，以验证其准确性和完整性。
可以进行尺寸、形状、表面平整度等方面的分析，与设计要求进行比较。
5. 结果输出与展示：根据测量需求，将测量结果进行输出和展示。
可以生成报告、图表、动画等形式，以便于数据的传递和分析。
第三部分：测量要点与注意事项在进行高精度空间三维测量时，需要注意以下要点和注意事项：1. 仪器校准：确保测量仪器进行准确的校准，以获得可靠的测量结果。
2. 数据采集：在数据采集过程中，要保持稳定的手持姿势，避免震动和晃动，以影响测量精度。
3. 光照环境：保证光线充足，避免强光直射或反射，以确保测量数据的准确性。
rtk基本工作原理RTK基本工作原理RTK（Real-Time Kinematic）全称实时差分全站仪，是一种高精度的测量技术，可以用于测量和定位。
它是利用GPS（全球定位系统）卫星信号进行测量和定位的一种方法。
RTK技术通过对接收到的GPS信号进行差分处理，提高了测量的精度和实时性。
RTK的基本工作原理如下：1. GPS信号接收：RTK系统首先通过天线接收到GPS卫星发射的信号。
GPS卫星在空间中分布，通过接收多颗卫星发射的信号，可以确定接收器所在位置的坐标。
2. 载波相位观测：接收到GPS信号后，RTK系统会对信号进行载波相位观测。
这是一种测量方法，通过测量信号的相位变化来计算接收器到卫星的距离。
3. 差分处理：RTK系统中通常会配备两个接收器，一个称为基准站，另一个称为移动站。
基准站通过接收GPS信号并进行载波相位观测，得到高精度的位置信息；移动站也进行相同的观测。
4. 数据传输：基准站将观测到的载波相位数据传输给移动站。
这种数据传输可以通过无线电波或者互联网进行。
5. 相位差分计算：移动站接收到基准站传输的数据后，将其与自身观测到的载波相位数据进行比较，计算出两个观测站之间的相位差分。
6. 定位计算：通过测量两个站点之间的相位差分，RTK系统可以计算出移动站相对于基准站的精确位置。
7. 实时更新：RTK系统会持续进行测量和计算，实时更新移动站的位置信息。
这样，移动站就可以实时获取到高精度的定位结果。
RTK技术的优势在于其高精度和实时性。
相比传统的GPS测量方法，RTK技术能够提供更加准确的测量结果，并且可以实时获得位置信息。
这使得RTK在土地测量、建筑工程、导航和无人驾驶等领域得到广泛应用。
需要注意的是，RTK技术的精度和可靠性受到多种因素的影响，如大气条件、周围环境、接收器性能等。
在使用RTK技术进行测量时，需要根据具体情况进行合理的设置和校正，以保证测量结果的准确性。
RTK基本工作原理是通过接收GPS信号、载波相位观测、差分处理、数据传输、相位差分计算和定位计算等步骤来实现高精度的测量和定位。

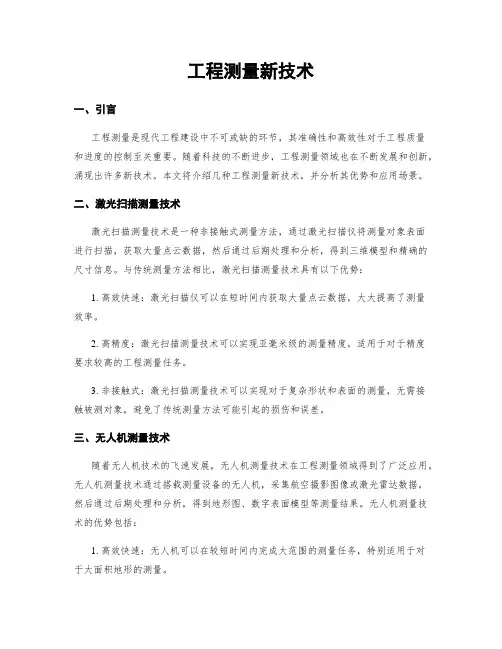

工程测量新技术一、引言工程测量是现代工程建设中不可或缺的环节，其准确性和高效性对于工程质量和进度的控制至关重要。
随着科技的不断进步，工程测量领域也在不断发展和创新，涌现出许多新技术。
本文将介绍几种工程测量新技术，并分析其优势和应用场景。
二、激光扫描测量技术激光扫描测量技术是一种非接触式测量方法，通过激光扫描仪将测量对象表面进行扫描，获取大量点云数据，然后通过后期处理和分析，得到三维模型和精确的尺寸信息。
与传统测量方法相比，激光扫描测量技术具有以下优势：1. 高效快速：激光扫描仪可以在短时间内获取大量点云数据，大大提高了测量效率。
2. 高精度：激光扫描测量技术可以实现亚毫米级的测量精度，适用于对于精度要求较高的工程测量任务。
3. 非接触式：激光扫描测量技术可以实现对于复杂形状和表面的测量，无需接触被测对象，避免了传统测量方法可能引起的损伤和误差。
三、无人机测量技术随着无人机技术的飞速发展，无人机测量技术在工程测量领域得到了广泛应用。
无人机测量技术通过搭载测量设备的无人机，采集航空摄影图像或激光雷达数据，然后通过后期处理和分析，得到地形图、数字表面模型等测量结果。
无人机测量技术的优势包括：1. 高效快速：无人机可以在较短时间内完成大范围的测量任务，特别适用于对于大面积地形的测量。
2. 高精度：搭载高精度测量设备的无人机可以实现厘米级的测量精度，满足各类工程测量的要求。
3. 灵活性：无人机可以灵活调整飞行路径和高度，适应不同的测量需求，同时可以避开障碍物和危险区域。
四、三维激光雷达技术三维激光雷达技术是一种通过激光束扫描测量目标物体的三维坐标的技术。
它具有以下优势：1. 高精度：三维激光雷达技术可以实现毫米级的测量精度，适用于对于精度要求较高的工程测量任务。
2. 高效快速：三维激光雷达可以在较短时间内完成大范围的测量任务，提高了测量效率。
3. 非接触式：三维激光雷达技术可以实现对于复杂形状和表面的测量，无需接触被测对象，避免了传统测量方法可能引起的损伤和误差。
工程测量新技术引言概述：工程测量是现代工程建设过程中不可或者缺的环节，通过测量可以获取准确的数据，为工程设计、施工和监测提供重要依据。
随着科技的发展，工程测量也不断更新换代，浮现了许多新技术，本文将从五个大点详细阐述工程测量新技术的应用和优势。
正文内容：1. 激光测量技术1.1 激光测距技术：通过激光束测量目标物体的距离，精度高、速度快，可以广泛应用于建造、桥梁等工程测量中。
1.2 激光扫描技术：利用激光扫描仪获取目标物体的三维点云数据，可以快速建立精确的数字模型，为工程设计和监测提供可靠依据。
2. 遥感技术2.1 卫星遥感技术：通过卫星获取地球表面的遥感影像，可以用于地形测量、土地利用规划等工程项目中，避免了传统测量的人力和时间成本。
2.2 无人机遥感技术：利用无人机搭载的遥感设备获取高分辨率的地面影像和点云数据，可以实现大范围、高精度的地形测量和变形监测。
3. 全站仪技术3.1 视频测量：全站仪配备的摄像头可以实时显示测量点的图象，操作更直观、便捷。
3.2 自动跟踪：全站仪具备自动跟踪功能，可以快速锁定目标，提高测量效率和准确性。
3.3 数据处理：全站仪可以将测量数据实时传输至计算机进行处理，提供更精确的测量结果。
4. 智能化测量技术4.1 人工智能算法：通过应用人工智能算法，可以对测量数据进行智能分析和处理，提高测量的准确性和效率。
4.2 云计算技术：利用云计算技术，可以实现多个测量设备的数据共享和协同工作，提高工程测量的整体效能。
5. 虚拟现实技术5.1 虚拟现实摹拟：通过虚拟现实技术，可以在计算机中摹拟出真正的工程场景，进行测量规划和仿真。
5.2 增强现实应用：利用增强现实技术，可以将测量数据实时叠加在实际场景中，提供更直观的测量结果。
总结：工程测量新技术的应用为工程建设提供了更高效、更精确的测量手段。
激光测量技术、遥感技术、全站仪技术、智能化测量技术和虚拟现实技术的浮现，使得工程测量在精度、速度和便捷性方面都得到了极大的提升。
工程测绘中RTK测量技术特点与具体应用
RTK测量技术全称为实时动态定位技术，是目前工程测量领域中常用的测量技术之一。
RTK技术的主要优点是测量效率高，测量精度高，精度可控，适用于各种工程测量任务
中。
RTK技术特点：
1.实时性：RTK测量技术因为可实时处理测量数据，可以立即对测量结果进行反馈和
处理，并及时纠正误差，从而提高了测量效率和测量精度。
2.高精度：RTK技术采用全球卫星定位系统（GNSS）信号和高精度测量仪器进行精准定位和计算，可以获得高精度的测量结果。
3.易于操作：相对于传统的工程测量技术，RTK技术操作简便，操作难度更低，且测
量效率更高。
4.适用范围广：RTK技术适用于土地测量、建筑测量、道路工程测量、桥梁工程测量
等各种工程测量任务中，具有广泛的应用前景。
1.土地测量：RTK技术可以在短时间内对土地进行快速、准确的三维测量，如地形测量、水准测量、地形剖面线测量等。
2.建筑测量：RTK技术可以在建筑施工前对用地进行三维测量，快速地获取建筑场地
的地形信息和建筑布局图，为工程设计和施工提供准确的数据支持。
3.道路工程测量：RTK技术可用于道路工程测量中，快速测量道路线路及其相关设施
的三维坐标和高程信息，并对道路工程的设计、施工和验收等环节提供精确的数据支持。
总之，RTK测量技术是一种精度高、效率高、易操作、适用范围广的测量技术，已经
成为现代工程测量领域必不可少的一项测量技术。
工程测量新技术标题：工程测量新技术引言概述：随着科技的不断发展，工程测量领域也在不断创新和进步。
新技术的应用不仅提高了测量的精准度和效率，也拓展了测量的应用范围。
本文将介绍工程测量领域的一些新技术及其应用。
一、激光测量技术1.1 激光测距技术：通过激光发射器发射激光束，利用激光束的反射时间计算出目标物体与测量仪器的距离。
1.2 激光扫描技术：利用激光扫描仪扫描目标物体表面，生成三维点云数据，实现高精度的三维建模。
1.3 激光投影技术：通过激光投影仪在目标物体表面投射特定图案，实现快速、精准的表面形状测量。
二、无人机测量技术2.1 航拍测量：利用无人机搭载的相机进行航拍，通过图像处理技术获取地形地貌信息，实现大范围区域的快速测量。
2.2 遥感测量：无人机搭载多光谱传感器，可以获取多种波段的数据，用于土地利用、农业监测等领域的测量。
2.3 室内测量：无人机配备激光雷达仪器，可以在室内环境进行建筑结构、管线等细致测量。
三、全站仪技术3.1 高精度测量：全站仪具有高精度的角度和距离测量功能，适用于土建工程、道路测量等领域。
3.2 实时监测：全站仪可实时监测建筑物、桥梁等结构的变形情况，提前预警潜在安全隐患。
3.3 数据处理：全站仪采集的数据可以通过软件进行处理，生成各种测量报告和图形，方便工程设计和施工。
四、GPS测量技术4.1 定位精度：GPS技术可以实现厘米级的定位精度，适用于大型基础设施建设和地质勘探。
4.2 动态测量：GPS测量技术可以实现动态测量，用于车辆导航、船舶定位等领域。
4.3 多系统融合：GPS技术可以与北斗、GLONASS等其他卫星系统融合使用，提高测量的可靠性和稳定性。
五、虚拟现实技术在工程测量中的应用5.1 模拟环境：虚拟现实技术可以模拟各种工程场景，帮助工程师进行仿真测量和设计。
5.2 培训教育：虚拟现实技术可以用于工程测量的培训教育，提高学生的实践能力和应用水平。
5.3 可视化展示：虚拟现实技术可以将测量数据以三维、动态的形式展示，帮助客户更直观地了解工程项目的情况。
rtk在工程测量中的使用RTK全称Real Time Kinematic，是一种用于进行精密测量的全球定位系统（GPS）技术。
在工程测量中，RTK技术可以用于测量建筑物、桥梁以及其他基础设施的位置、高程和方向等信息。
本文将详细介绍RTK技术在工程测量中的使用。
一、RTK技术概述RTK技术是一种高精度的GPS定位技术，可以实现百分之一厘米的位置精度，毫米级别的高程精度，是目前最为精确的全球定位系统之一。
RTK技术的基本原理是利用两个全球定位系统接收器，一个基站和一个移动站（通常为一个测量仪器），通过无线通信网络进行数据传输，实现实时差分定位。
实时差分定位就是基站测量接收器计算其与GPS卫星之间的距离，然后将该数据通过无线通信传输到移动站测量接收器，再由移动站测量接收器根据自身测量位置与基站距离数据进行计算，得出测量点坐标。
二、RTK技术在工程测量中的应用1. 建筑物测量在建筑物测量中，RTK技术可以实现建筑物底部的地理位置和高程测量，及建筑物周围地形的几何形状和高差测量。
通过RTK技术可以实现建筑物的精确定位、精确测量建筑物的高度和底部位置，并且可以在建筑物的建造过程中提供参考和信息，方便施工等后续工作的进行。
2. 桥梁测量在桥梁测量中，RTK技术可以通过实时差分定位的方式，实现高精度的桥梁坐标测量及桥墩位置、形状、高程等测量。
通过RTK技术可以及时获得桥梁的精确测量数据，保证了桥梁的安全建设和使用。
3. 土地测量在土地测量中，RTK技术可以实现土地的边界测量、精确定位和高程测量。
通过RTK 技术可以获取较高精度的地面高程信息，为土地规划和开发提供了重要数据支持。
4. 矿区测量在矿区测量中，RTK技术可以实现矿山的底部位置、地形高差等精确测量，为矿区管理等提供必要支持。
通过RTK技术可以实时获取矿山底部地形高差的数据，还可以精确测量矿场的大小和形状，帮助管理者有效评估矿区资源的利用和管理。
5. 水利工程测量在水利工程测量中，RTK技术可以实现水库、水闸等水利设施的位置、高程、形状、比例、流量等测量。
工程测量新技术一、引言工程测量是现代建筑和基础设施建设中不可或缺的环节，它对于确保工程质量和安全至关重要。
随着科技的不断进步，工程测量领域也不断涌现出新的技术，这些新技术在提高测量效率、精度和安全性方面发挥着重要作用。
本文将介绍几种工程测量新技术，并详细阐述其原理、应用和优势。
二、激光扫描技术激光扫描技术是一种非接触式测量技术，通过激光束扫描物体表面，获取大量的点云数据，并通过后期处理生成三维模型。
该技术具有高精度、高效率、全面性和可视化等优势。
在工程测量中，激光扫描技术可以用于建筑物立面、道路、桥梁等结构的三维建模和变形监测，以及地形测量等方面。
三、无人机测量技术无人机测量技术是利用无人机搭载的测量设备进行测量的一种新技术。
相比传统的人工测量方式，无人机测量技术具有快速、高效、安全等特点。
无人机可以搭载高精度的全球定位系统（GPS）和激光雷达等设备，对地面进行测量和拍摄，获取大量的空间数据。
该技术在土地测量、建筑物测量、矿山测量等领域有广泛应用。
四、卫星定位技术卫星定位技术是利用全球定位系统（GPS）或北斗导航系统等卫星系统进行测量的一种技术。
该技术通过接收卫星发射的信号，确定接收器的位置坐标。
卫星定位技术具有高精度、全天候、全球覆盖等优势。
在工程测量中，卫星定位技术可以用于测量控制点的坐标、测量地表形变、进行导航和定位等。
五、虚拟现实技术虚拟现实技术是一种利用计算机生成的虚拟环境来模拟真实场景的技术。
在工程测量中，虚拟现实技术可以用于可视化设计、模拟施工过程、培训操作等方面。
通过虚拟现实技术，工程师可以在计算机上进行工程设计和规划，模拟各种施工情况，并及时发现和解决问题，提高工程质量和效率。
六、数据融合技术数据融合技术是将不同类型的测量数据进行整合和分析，提取有用的信息。
在工程测量中，常常需要利用多种测量设备获取不同类型的数据，如激光扫描数据、无人机影像数据、地面测量数据等。
数据融合技术可以将这些数据进行整合和分析，提高测量精度和可靠性，为工程设计和施工提供更准确的数据支持。
高精度工程测量技术 ξ7－1 工程测量标志 工程测量标志与大地测量标志相同的地方是水准标志应具有明显的顶部，平面要具有明显的中心。 但是工程测量标志应有很高的复位精度，因为工测点位的高程或坐标误差的绝对值小。此外工程测量的标志的稳定性要好些。有些工程测量标志要埋设在建筑物上。这些特殊要求使工程测量标志的设计、加工和埋设成为工程测量的重要内容之一。良好的工程测量标志应该具有加工简单、埋设方便、使用方便、精度高、标志稳固且能长久的保存等优点，有时还要求外形美观。下面将对高程标志和平面标志分别进行讨论。 ξ7－1－1 高程标志 工程水准点标志的顶部必须用不锈钢或铜等耐腐蚀的金属车制而成，有光滑的半球形顶部，为了节约不锈钢和铜，可以用普通钢材加工水准标志的本体，把不锈钢或铜的标志头焊接（或镶嵌）在上面。 一、水准基点 水准基点应埋设在稳定的地方。 （一）基岩标； 有基岩露头的地方，先清除风化层后把水准标志用水泥砂浆埋设在新鲜的基岩上（图7－1－1）。这时要注意，别把孤石当成了基岩，否则孤石有所移动，水准头的标高也会跟着变动。 （二）山硐标； 有条件的话可把特别重要的水准基点通过平硐埋设在山体内（图7－1－2）。标志埋在硐内地面上。平硐口要设两道门，在两道门之间埋一个副标，引测高程时首先打开内门关上外门，测量主标和副标之间地高差。然后关上内门，打开外门，把高程从副标传到外面地水准路线上去，这样做的目的是为了减少因硐内外温差引起的折光差的影响。 （三）深管标 在松散覆盖层较厚，基岩或硬土层埋得较深得地区，可采用深管水准点（图7－1－3）。深管水准点由水准标志头、芯管、尾部、套管及保护窖井等组成。 先在地面上把芯管与套管组装成整体。为防止芯管弯曲或倾斜，在芯管与显然，套管之间装上一些横隔。在下端两管之间塞以麻丝机油组成的防水塞。在上端两管之间装硬橡胶圈。一般芯管外径Φ＝50mm，套管Φ＝110～135mm。 在埋设地点先钻孔至预定的硬土层（比管长0。5～0。8m），清好钻孔后放下混凝土，再把两管组装好放入。让套管提高一些，只把芯管下端埋于混凝土中。 窖井的作用除保护标志不受外力损害外，还防止地表水侵入。 如果地表下一定深度内没有硬土层，深管标底端只能放在软土层中，这时芯管与土层不用混凝土联结而采用图7－1－4那样的结构：芯管下端破成几个分枝，另外加工一个带斜面的楔块，当两管下至钻孔底部后，锤击芯管，使其下端分枝沿楔块的斜面张开而插入土层中。 （四）爆扩桩 图7－1－5所示的爆扩桩也可作为良好的水准点。 钻孔后下好保护套管（不到底），然后吊下黑色炸药并引爆，将钻孔底部扩大。在放入混凝土、吊下芯管，让芯管固定在体积较大的混凝土疙瘩中。 深管水准点的设计思想在于通过芯管把水准头与一定深度下较为稳定的土层联结起来，并用套管隔离上部土层对芯管的影响。在很多情况下这样做是有效的。这种水准点相对于地表建筑物来说是比较稳固的。 （五）双金属标； 深管水准点的芯管一般是用钢材制成，随着土层温度变化，芯管长度也会变化，虽然深土层的温度变化很小，但近地表土层的年温差可能有较大的值，由此会引起深管水准点顶部标高周期性的升降。如果工作要求不高，可以忽略温度变化对深管水准点高程的影响，但有时必须顾及这种影响。对于温度变化的影响有两种处理方法：一种是在埋设时在芯管上安装一些热电欧测温头，用导线引到管外。这样可以随时用电表测量芯管的不同部位的温度。从而计算相应的高程改正值。另一种处理方法是埋设双金属水准点（图7－1－6）。 双金属水准点的套管中有两根芯管，其膨胀系数不同。例如一根主要芯管为钢制的，其温度线膨胀系数为ac＝0。000012；另一根辅助芯管为铝制的，设其温度膨胀系数为aa＝0。000024。随着温度的变化两管会有不同的变化（即升长或缩短）。利用两管伸缩的差值可以推知钢制芯管相对于其初始状态的伸缩量，其原理如下： 设两芯管长为l0，温度在套管内的分布随温度H而变，用函数形式表示之
为：tfH (7－1－1) 设初始函数状态分布函数为： 11tfH （7－1－2） 则这时钢管和铝管的长分别为：
0101001010lcclaallafHdHllafHdH （7－1－2、3） 设到另一时刻，孔内温度分布函数改变为： 22tfH 则这时两管实长分别为： 02020lccllafHdH （7－1－4）
02020laallafHdH （7－1－5）
把（7－1－4）式与（7－1－2）式相减，（7－1－5）式与（7－1－3）式相减，可得：
0210lcclafHfHdH （7－1－6）
0210laalafHfHdH （7－1－7） 把两式相除，可得： ccaalala （7－1－8） 我们只可能测得从初始状态到某一工作状态期间两根管子伸缩量之差，即： acll （7－1－9） 我们要利用这来求钢管得伸缩量。 由（7－1－9）和（7－1－8）式得：
cccalala
由此可得： ccacalaa （7－1－10） 为了测量值，可以在两个芯管得上端各制有突出部从c及a（图7－1－6之a），利用卡尺可以精确地测量它们之间地距离。当然也可以装分划尺及指标线，但其精度不及用卡尺测量地精确。 图7－1－6b是另一种结构地双金属标。它用两根金属丝（如烟瓦钢丝及不锈钢丝）代替两根芯管，金属丝用重锤通过横臂引张，在金属丝上分别安装突出部，以便用百分表测量其伸缩量之差，在主要金属丝上装有小水准尺（其刻划与常用铟钢水准尺的相同，用毫米分划尺也可），以代替放在水准头上的水准尺，供引测高程时读数。双金属标应用外罩保护。 （六）桩标 一些为观测建筑物沉降用的工作水准点，常常只要求它相对于建筑物来说是稳定的。当建筑物下面是桩基础时，可以在离建筑物两倍于桩深的距离之外设置同样深的桩，在桩顶上埋设水准点。用这种水准点可以有效地观测由于建筑物重量引起的沉降量。 （七）其他 有人曾利用古树根，在它上面打入一铁钉作为水准点，事实证明其高程非常稳定。 也可以利用年代较久的、坚固的建筑物，在其基础上或墙上设置水准标志，构成墙上水准点，这种水准点也比较稳定。 二、埋设在建筑物上的高程点 有两大类高程点要埋设在建筑物上。 在稳定的建筑物上埋设水准标志，可以作为水准基点的补充。这是第一类。 一些新建筑物，在自重及外界应力作用下产生沉降或倾斜。为了监测这些沉降和倾斜随着时间发展的情况，需要在建筑物上埋设一些水准标志，再定期用水准测量方法测量它们的高程。这是第二类。 埋设在建筑物上的水准标志结构可以多种多样，其实质都在于使水准标志与建筑物牢固地联结，并且要便于进行水准测量。图7－1－7列举了一些建筑物上水准标志的结构。 图7－1－7中a、b是两种最简单的墙上沉降观测点。 c的标体由槽钢或角钢制成，上面镶嵌或焊接水准头，还可以用螺盖保护水准头。 d是地面水准标志，常用在室内地坪或建筑物的基础上。 e是一种活动式墙上水准标志，平时水准头藏在墙体内，进行水准测量时把水准头翻装到外面来。 f是墙上水准尺，其作用一方面代替通常的3米长水准尺，另一方面因为它是固定在墙上的，所以又起水准点的作用。由于进行水准测量时不必再携带长水准尺，所以适用于地下工程，建筑物的廊道等场所。水准尺上的刻划可以与因瓦水准尺上的一样，也可以用普通的毫米刻划。当用毫米刻划的水准尺时，精密水准仪平行玻璃板活动范围内可以选择5或10根刻划线进行瞄准。这样做既可作为效核，也有利于提高读数的精度。 g表示简易的墙上水准点配合带磁块的小水准尺工作的情况，简易水准点实际上是带球形尾部的大铁钉。用铆钉枪安装这种大铁钉非常方便。小水准尺和磁块固联再一起，进行水准测量时磁块吸附在水准头下面，小水准尺靠自重居于竖直位置。测量时可以方便地使尺面转向水准仪。 h也是一种利用小水准尺工作地水准标志，其头部细长，埋设时要使它居铅垂位置。进行水准测量时，借助一个套管把小水准尺立于水准头上。套管侧面开个小孔，通过它可观测小水准尺底端与水准头接触是否良好。 i是一种可以把水准头顶面调节到所需高程地水准标志。标志体上端是一段螺杆，上面旋着固定螺帽和水准头螺帽。先把水准头螺帽旋在适中位置，把水准体埋在所需高程附近，待标志体稳固后，进行水准测量，并调节螺帽使水准头升降，直至水准头顶面处于所需高程上为止，然后旋紧固定螺帽即可。必要时还可以将螺帽与螺杆焊接。 三、其他高程标志 （1）水下标志 如果需要测量水下某点（例如水池地板）的高程，这时可以在底板上预先埋设带环的水准标志尺。水准测量时，用一专门装置水准尺，这装置（图9－1－8）。由钢尺（或钢丝）钩子、浮筒和铝管标尺等组成。浮筒可产生10－20公斤浮力将钢尺拉直并托住上面的铝管标尺。加工时，浮筒下端的钩子和浮筒的中心应位于铝管中心线的延长线上，这样浮力可使铝管中心线居铅垂位置。 （2）回弹观测标 在软土上挖掘基础时，随着基坑的开挖，其底部会逐渐隆起。当建筑物荷载加上去以后，这部分隆起（回弹量）多半会重新沉下去。如果我们不知道基坑隆起了多高，就会把坑底“超挖”。这样，或者要消耗大量建筑材料去抵偿这超挖量，或者建筑物将低于设计的标高。通常会误认为它是施工期建筑物的沉降量。因此在软土上挖深基础时应该进行“基坑回弹观测”。 基坑回弹观测的要点在于基坑开挖之前先测得坑底土层的高程。待基坑挖到一定深度以后复测该土层的高程。它与初始高程差就是基坑回弹量。为此要在基坑开挖前在该土层中埋设回弹观测标志。 如图7－1－9所示。先在待观测的地点钻一孔，将回弹观测标（一截钢材上焊接上一个有半球形突出部的标志）放入钻孔底部，锤击入土内，或者用水泥砂浆使它固定在土中。
