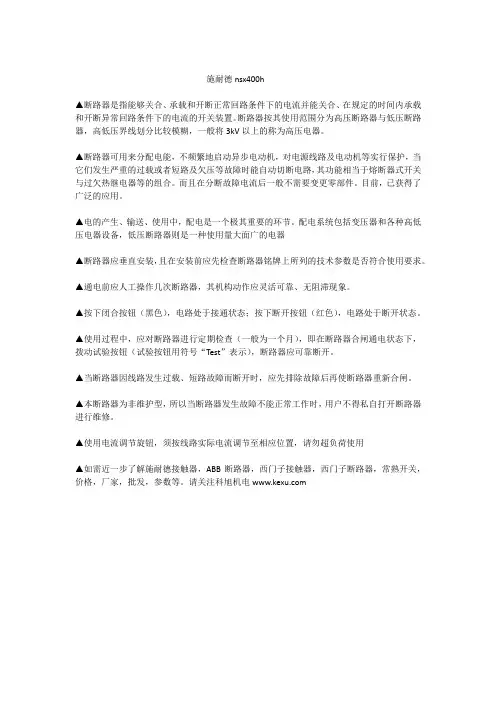

▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。
请关注科旭机电。
框架式断路器操作机构剖析倪文元操作机构是框架式断路器的关键部件，断路器的储能、闭合、断开由操作机构承担；操作机构应具备自由脱扣功能，以保证操作者的人生安全；断路器配置的辅助开关与相关脱扣器串接，以保证脱扣器正常动作。
辅助开关的动作由操作机构操纵，它的通断与断路器同步对外可提供断路器的通断状态电气信号。
操作机构由储能合闸机构和自由脱扣分闸机构组成，操作机构按合闸储能和分闸储能可以分成两类，两类操作机构结构不同各具特点：前者结构复杂零部件多，两套机构各自相对独立，能分别完成储能合闸和脱扣分闸功能；后者具有结构简单零部件少，两套机构融为一体相互借用，装配维修方便，能降低生产成本。
两种操作机构孰优孰劣难下定论，前者由于闭合后已储能，所以当断路器断开后，能立即闭合。
但是，实际使用中框架断路器遇故障断开后，应查明原因排除故障后，才能合闸。
因此，其积极意义并不显现。
而后者的经济性比较突出，虽然，分闸后才能储能，但数秒的储能时间不会影响框架断路器的正常工作，利用其良好的经济性可以设计出价廉物美的框架式断路器，这样的产品更符合中国的国情。
当然，在设计框架式断路器时应作市场调研，根据市场需求、产品定位等具体情况，选择符合要求的操作机构类型进行设计。
目前，国内框架式断路器的主流产品DW45年销量已达二十余万台，产品质量稳步提高，完全可与施耐德的M型断路器相媲美。
DW45及其延伸产品W2、W3的操作机构属于合闸储能类型，以下对DW450操作机构(其结构、原理、功能完全一致)与业内同仁进行共同剖析，深入了解掌握它的结构、原理和功能，为改进以致设计操作机构打下基础。
1储能合闸机构剖析储能见图1所示，由手柄操作或电动操作机构驱动储能轴2带动凸轮1逆时针转动，凸轮1的外轮廓推动储能滚子5使储能杠杆3以O3为支点逆时针转动，在储能杠杆3的推动下，不断压缩储能弹簧13，如图2所示，当安装在凸轮1上释能滚子4压住储能扣片6的下端，储能扣片6以O2为支点顺时针转动，它的另一端扣在储能半轴8缺口处，凸轮1被锁扣，储能结束。
