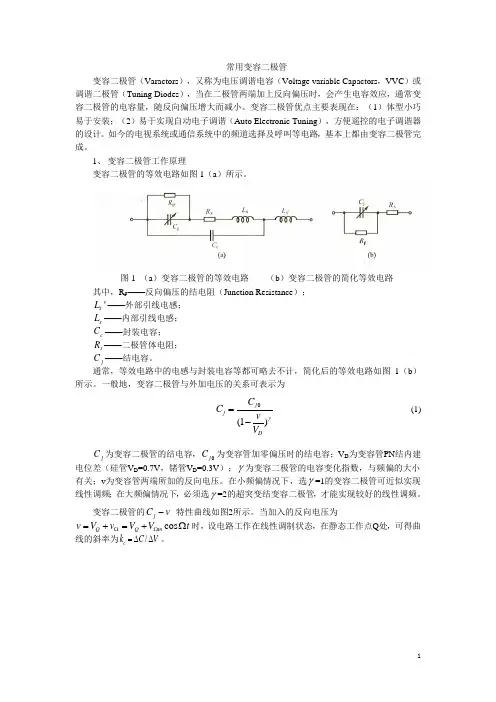

常用变容二极管变容二极管（Varactors ），又称为电压调谐电容（Voltage variable Capactors ，VVC ）或调谐二极管（Tuning Diodes ），当在二极管两端加上反向偏压时，会产生电容效应，通常变容二极管的电容量，随反向偏压增大而减小。
变容二极管优点主要表现在：（1）体型小巧易于安装；（2）易于实现自动电子调谐（Auto Electronic Tuning ），方便遥控的电子调谐器的设计。
如今的电视系统或通信系统中的频道选择及呼叫等电路，基本上都由变容二极管完成。
1、 变容二极管工作原理变容二极管的等效电路如图1（a ）所示。
图1 （a ）变容二极管的等效电路 （b ）变容二极管的简化等效电路其中，R p ——反向偏压的结电阻（Junction Resistance ）；'s L ——外部引线电感； s L ——内部引线电感； c C ——封装电容； s R ——二极管体电阻； j C ——结电容。
通常，等效电路中的电感与封装电容等都可略去不计，简化后的等效电路如图1（b ）所示。
一般地，变容二极管与外加电压的关系可表示为(1)j j DC C v V γ=- (1) j C 为变容二极管的结电容，0j C 为变容管加零偏压时的结电容；V D 为变容管PN 结内建电位差（硅管V D =0.7V ，锗管V D =0.3V ）；γ为变容二极管的电容变化指数，与频偏的大小有关；v 为变容管两端所加的反向电压。
在小频偏情况下，选γ=1的变容二极管可近似实现线性调频；在大频偏情况下，必须选γ=2的超突变结变容二极管，才能实现较好的线性调频。
变容二极管的j C v - 特性曲线如图2所示。
当加入的反向电压为cos Q Q m v V v V V t ΩΩ=+=+Ω时，设电路工作在线性调制状态，在静态工作点Q 处，可得曲线的斜率为/c k C V =∆∆。
图2 变容二极管的j C v -特性曲线2、变容二极管重要参数：变容比率与Q 值（1）变容比率，实际上就是在两个不同偏压下的电容量比值，设为C R ，可得近似的变容比率为max min max min ()C ()R V C V C V V γ⎛⎫=≈ ⎪⎝⎭(2)式中，min ()C V ——在偏压最小时的结电容值；max ()C V ——在偏压最大时的结电容值。

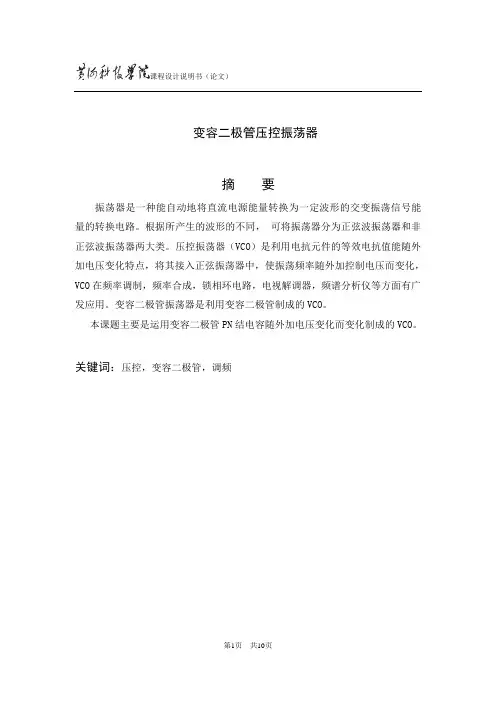

课程设计说明书（论文）变容二极管压控振荡器摘要振荡器是一种能自动地将直流电源能量转换为一定波形的交变振荡信号能量的转换电路。
根据所产生的波形的不同，可将振荡器分为正弦波振荡器和非正弦波振荡器两大类。
压控振荡器（VCO）是利用电抗元件的等效电抗值能随外加电压变化特点，将其接入正弦振荡器中，使振荡频率随外加控制电压而变化，VCO在频率调制，频率合成，锁相环电路，电视解调器，频谱分析仪等方面有广发应用。
变容二极管振荡器是利用变容二极管制成的VCO。
本课题主要是运用变容二极管PN结电容随外加电压变化而变化制成的VCO。
关键词：压控，变容二极管，调频课程设计说明书（论文）目录1 课题描述 (3)2 设计原理 (3)3 设计过程 (4)3.1压控振荡器介绍 (4)3.2设计内容 (5)3.3设计步骤 (6)4 设计结果及分析 (8)总结 (9)参考文献 (10)课程设计说明书（论文）1 课题描述在电子设备中，压控振荡器的应用极为广泛，如彩色电视接收机高频头中的本机振荡电路、各种自动频率控制(AFC)系统中的振荡电路、锁相环路(PLL)中所用的振荡电路等均为压控振荡器以及用于各种发射机载波源、扩频通讯载波源或作为混频器本振源。
振荡器输出的波形有正弦型的，也有方波型的。
本课题主要是运用变容二极管PN 结电容随外加电压变化而变化制成的VCO 。
2 设计原理利用变容管结电容j C 随反向偏置电压VT 变化而变化的特点(VT=0V 时j C 是最大值，一般变容管VT 落在2V-8V 压间，j C 呈线性变化，VT 在8-10V 则一般为非线性变化，如图1所示，VT 在10-20V 时，非线性十分明显），结合低噪声振荡电路设计制作成为振荡器，当改变变容管的控制电压，振荡器振荡频率随之改变，这样的振荡器称作压控振荡器（VCO ）。
压控振荡器的调谐电压VT 要针对所要求的产品类别及典型应用环境(例如用户提供调谐要求，在锁相环使用中泵源提供的输出控制电压范围等)来选择或设计，不同的压控振荡器，对调谐电压VT 有不同的要求，一般而言，对调谐线性有较高要求者，VT 选在1-10V ，对宽频带调谐时，VT 则多选择1-20V 或1-24V 。
变容二极管直接调频实验预习报告
学号--------------------姓名实验台号
一、实验目的
1、进一步掌握实现调频的方法及其电路组成。
2、了解变容二极管调频电路的组成和基本工作原理。
二、实验仪器
数字万用表、数字频率计、数字示波器、直流稳压电源
三、实验原理
三、实验任务
1，准备
（1）熟悉电路中各个元器件的作用和位置，断开k4，k5，检查无误后接通电源。
用示波器测量输出波形及频率。
（2）闭合k5，调节DW3，使VQ=4V左右，适当调节DW1,C6，使输出波形较好，振荡频率4MHz左右
2，测量Cj-v特性
（1）逐渐改变DW3的大小，测量笔记录VQ大小（用数字万用表测量）以及VQ 对应的频率fj，绘制fj-VQ曲线，该曲线即为静态频率调制特性。
VQ（v） 2 3 4 5 6 7 8 9
fj（MHz）
Cj（pF）
（2）断开k5（即去掉变容二极管及其偏执电路），测量并记录测试的振荡频率fosc （3）闭合K4（记载回路电容C6两端并联已知电容Ck），记录此时的振荡频率fk。
（4）计算C总、Cj，填入表中，绘制变容二极管的Cj-v特性曲线。
（5）有Cj-v特性曲线计算VQ=4V时的休旅Sc，计算调制灵敏度Sf。
3，观察调频信号波形
（1）闭合K4K5，调整DW3，使VQ=4V，调整DW1，使输出波形正常。
（2）介入调制信号，并调整音频信号输出电压Vpp<2V，观察输出的调频信号波形；
适当调整调制信号的幅度，观察调频信号波形的变化。
（3）观察调制信号电压幅度对调频信号中心频率的影响。
变容二极管直接调频电路
变容二极管调频电路是一种经典的调频电路，主要使用半导体可控硅电子元件变容二极管作为控制元件。
它可以用来提供按需要调整的频率、振幅和相位，可以根据调频、接收和发射系统的需要以及信号源（如晶体振荡器）来调整调制频率、振幅和相位。
变容二极管作为调频控制元件，具有电容可变的特性，可实现电容的连续变化，从而实现调频电路的实现。
调频电路中的这种变容二极管可以用作一种稳定的控制元件，用来调整感应线圈的频率。
它还可以用来控制连接电路的相位和振幅，从而控制调频信号的相位和振幅，从而实现调频电路的频率、相位和振幅的调节。
变容二极管调频电路中，变容二极管通常是以受到外部射频电磁脉冲激励为基础，借助内部结构反馈成一种和射频电磁脉冲频率及相应振幅。
一般情况下，变容二极管的输出频率比其激励源的频率要低，因为变容二极管的内部的电容，本身也作为了频率的调节因素，当激励信号的频率发生变化时，变容二极管内部的电容也会发生变化，使输出频率存在随机的波动。
因此，为了完成调频功能，变容二极管需要通过外部的频率控制焊接引脚来实现控制，从而实现控制信号的稳定和调频功能。
变容二极管调频电路具有体积小、体积效率高、运行可靠性高等优点，被广泛应用在调频、中频、短波等信号处理的领域，如通讯系统、无线电测量设备、航空专业仪器、收音机等。
由于变容二极管的调频电路设计简单，采用变容二极管作为调频控制元件，它还能节省大量空间，可扩展性非常强，可用来编辑一个可编程的调频电路，从而可以实现多种功能，如调制、接收和发射等，广泛应用在电子设备和通讯产品以及其他相关产品中。
