渔光互补光伏电站项目试桩报告

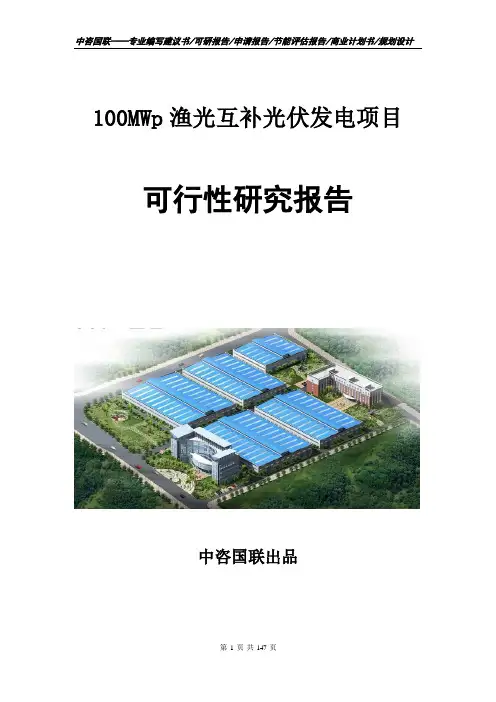

100MWp渔光互补光伏发电项目可行性研究报告中咨国联出品目录第一章总论 (9)1.1项目概要 (9)1.1.1项目名称 (9)1.1.2项目建设单位 (9)1.1.3项目建设性质 (9)1.1.4项目建设地点 (9)1.1.5项目负责人 (9)1.1.6项目投资规模 (10)1.1.7项目建设规模 (10)1.1.8项目资金来源 (12)1.1.9项目建设期限 (12)1.2项目建设单位介绍 (12)1.3编制依据 (12)1.4编制原则 (13)1.5研究范围 (14)1.6主要经济技术指标 (14)1.7综合评价 (16)第二章项目背景及必要性可行性分析 (18)2.1项目提出背景 (18)2.2本次建设项目发起缘由 (20)2.3项目建设必要性分析 (20)2.3.1促进我国100MWp渔光互补光伏发电产业快速发展的需要 (21)2.3.2加快当地高新技术产业发展的重要举措 (21)2.3.3满足我国的工业发展需求的需要 (22)2.3.4符合现行产业政策及清洁生产要求 (22)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (22)2.3.6增加就业带动相关产业链发展的需要 (23)2.3.7促进项目建设地经济发展进程的的需要 (23)2.4项目可行性分析 (24)2.4.1政策可行性 (24)2.4.2市场可行性 (24)2.4.3技术可行性 (24)2.4.4管理可行性 (25)2.4.5财务可行性 (25)2.5100MWp渔光互补光伏发电项目发展概况 (25)2.5.1已进行的调查研究项目及其成果 (26)2.5.2试验试制工作情况 (26)2.5.3厂址初勘和初步测量工作情况 (26)2.5.4100MWp渔光互补光伏发电项目建议书的编制、提出及审批过程 (27)2.6分析结论 (27)第三章行业市场分析 (28)3.1市场调查 (28)3.1.1拟建项目产出物用途调查 (28)3.1.2产品现有生产能力调查 (28)3.1.3产品产量及销售量调查 (29)3.1.4替代产品调查 (29)3.1.5产品价格调查 (29)3.1.6国外市场调查 (30)3.2市场预测 (30)3.2.1国内市场需求预测 (30)3.2.2产品出口或进口替代分析 (31)3.2.3价格预测 (31)3.3市场推销战略 (31)3.3.1推销方式 (32)3.3.2推销措施 (32)3.3.3促销价格制度 (32)3.3.4产品销售费用预测 (32)3.4产品方案和建设规模 (33)3.4.1产品方案 (33)3.4.2建设规模 (33)3.5产品销售收入预测 (34)3.6市场分析结论 (34)第四章项目建设条件 (35)4.1地理位置选择 (35)4.2区域投资环境 (36)4.2.1区域概况 (36)4.2.2地形地貌条件 (36)4.2.3气候条件 (36)4.2.4交通区位条件 (37)4.2.5经济发展条件 (38)第五章总体建设方案 (40)5.1总图布置原则 (40)5.2土建方案 (40)5.2.1总体规划方案 (40)5.2.2土建工程方案 (41)5.3主要建设内容 (42)5.4工程管线布置方案 (43)5.4.2供电 (45)5.5道路设计 (47)5.6总图运输方案 (47)5.7土地利用情况 (47)5.7.1项目用地规划选址 (47)5.7.2用地规模及用地类型 (47)第六章产品方案 (50)6.1产品方案 (50)6.2产品性能优势 (50)6.3产品执行标准 (50)6.4产品生产规模确定 (50)6.5产品工艺流程 (51)6.5.1产品工艺方案选择 (51)6.5.2产品工艺流程 (51)6.6主要生产车间布置方案 (58)6.7总平面布置和运输 (58)6.7.1总平面布置原则 (58)6.7.2厂内外运输方案 (58)6.8仓储方案 (59)第七章原料供应及设备选型 (60)7.1主要原材料供应 (60)7.2主要设备选型 (60)7.2.1设备选型原则 (61)7.2.2主要设备明细 (61)第八章节约能源方案 (64)8.1本项目遵循的合理用能标准及节能设计规范 (64)8.2建设项目能源消耗种类和数量分析 (64)8.2.1能源消耗种类 (64)8.2.2能源消耗数量分析 (65)8.3项目所在地能源供应状况分析 (65)8.4主要能耗指标及分析 (65)8.4.1项目能耗分析 (65)8.4.2国家能耗指标 (66)8.5节能措施和节能效果分析 (66)8.5.1工业节能 (66)8.5.2电能计量及节能措施 (67)8.5.3节水措施 (67)8.5.4建筑节能 (68)8.6结论 (69)第九章环境保护与消防措施 (70)9.1设计依据及原则 (70)9.1.1环境保护设计依据 (70)9.1.2设计原则 (70)9.2建设地环境条件 (70)9.3 项目建设和生产对环境的影响 (71)9.3.1 项目建设对环境的影响 (71)9.3.2 项目生产过程产生的污染物 (72)9.4 环境保护措施方案 (73)9.4.1 项目建设期环保措施 (73)9.4.2 项目运营期环保措施 (74)9.4.3环境管理与监测机构 (75)9.5绿化方案 (76)9.6消防措施 (76)9.6.1设计依据 (76)9.6.2防范措施 (76)9.6.3消防管理 (78)9.6.4消防设施及措施 (78)9.6.5消防措施的预期效果 (79)第十章劳动安全卫生 (80)10.1 编制依据 (80)10.2概况 (80)10.3 劳动安全 (80)10.3.1工程消防 (80)10.3.2防火防爆设计 (81)10.3.3电气安全与接地 (81)10.3.4设备防雷及接零保护 (81)10.3.5抗震设防措施 (82)10.4劳动卫生 (82)10.4.1工业卫生设施 (82)10.4.2防暑降温及冬季采暖 (83)10.4.3个人卫生 (83)10.4.4照明 (83)10.4.5噪声 (83)10.4.6防烫伤 (83)10.4.7个人防护 (83)10.4.8安全教育 (84)第十一章企业组织机构与劳动定员 (85)11.1组织机构 (85)11.2激励和约束机制 (85)11.3人力资源管理 (86)11.4劳动定员 (86)11.5福利待遇 (87)第十二章项目实施规划 (88)12.1建设工期的规划 (88)12.2 建设工期 (88)12.3实施进度安排 (88)第十三章投资估算与资金筹措 (90)13.1投资估算依据 (90)13.2建设投资估算 (90)13.3流动资金估算 (92)13.4资金筹措 (92)13.5项目投资总额 (93)13.6资金使用和管理 (98)第十四章财务及经济评价 (99)14.1总成本费用估算 (99)14.1.1基本数据的确立 (99)14.1.2产品成本 (100)14.1.3平均产品利润与销售税金 (101)14.2财务评价 (101)14.2.1项目投资回收期 (101)14.2.2项目投资利润率 (102)14.2.3不确定性分析 (102)14.3综合效益评价结论 (105)第十五章风险分析及规避 (107)15.1项目风险因素 (107)15.1.1不可抗力因素风险 (107)15.1.2技术风险 (107)15.1.3市场风险 (107)15.1.4资金管理风险 (108)15.2风险规避对策 (108)15.2.1不可抗力因素风险规避对策 (108)15.2.2技术风险规避对策 (108)15.2.3市场风险规避对策 (108)15.2.4资金管理风险规避对策 (109)第十六章招标方案 (110)16.1招标管理 (110)16.2招标依据 (110)16.3招标范围 (110)16.4招标方式 (111)16.5招标程序 (111)16.6评标程序 (112)16.7发放中标通知书 (112)16.8招投标书面情况报告备案 (112)16.9合同备案 (112)第十七章结论与建议 (113)17.1结论 (113)17.2建议 (113)附表 (114)附表1 销售收入预测表 (114)附表2 总成本表 (115)附表3 外购原材料表 (116)附表4 外购燃料及动力费表 (117)附表5 工资及福利表 (118)附表6 利润与利润分配表 (119)附表7 固定资产折旧费用表 (120)附表8 无形资产及递延资产摊销表 (121)附表9 流动资金估算表 (122)附表10 资产负债表 (123)附表11 资本金现金流量表 (124)附表12 财务计划现金流量表 (125)附表13 项目投资现金量表 (127)附表14 借款偿还计划表 (129)附表 (131)附表1 销售收入预测表 (131)附表2 总成本费用估算表 (132)附表3 外购原材料表 (133)附表4 外购燃料及动力费表 (134)附表5 工资及福利表 (135)附表6 利润与利润分配表 (136)附表7 固定资产折旧费用表 (137)附表8 无形资产及递延资产摊销表 (138)附表9 流动资金估算表 (139)附表10 资产负债表 (140)附表11 资本金现金流量表 (141)附表12 财务计划现金流量表 (142)附表13 项目投资现金量表 (144)附表14借款偿还计划表 (146)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。

XX20191080XX(XX)某能源有限公司XX258MWp渔光互补光伏发电项目安全预评价报告XXX安全评价有限公司APJ—（XX）—XXX2019年12月20日某能源有限公司XX258MWp渔光互补光伏发电项目安全预评价报告法定代表人：XXX技术负责人：XXX项目负责人：XXX2019年12月20日某能源有限公司XX258MWp渔光互补光伏发电项目安全预评价报告——前言前言根据《中华人民共和国安全生产法》（国家主席令[2014]第13号）、《建设项目安全设施“三同时”监督管理办法》（国家安监总局令第36号发布，总局令第77号修改）等法律法规文件的要求，受某能源有限公司的委托，XXX安全评价有限公司对其XX258MWp渔光互补光伏发电项目（以下简称“该项目”）进行安全预评价。

根据《安全评价通则》（AQ8001-2007）、《安全预评价导则》（AQ8002-2007）、《光伏发电工程安全预评价规程》（NB/T 32039-2017）要求编制，评价报告内容包括：（1）编制说明；（2）建设项目概况；（3）主要危险、有害因素辨识与分析；（4）评价单元划分及评价方法选择；（5）定性、定量评价；（6）安全对策措施建议；（7）事故应急预案编制原则及框架要求；（8）安全专项投资估算；（9）安全预评价结论。

本评价报告主要是依据该项目的可行性研究报告，采用预先危险分析法（PHA）、安全检查表法（SCL）、综合安全评价法，因果图（鱼刺图）分析法，结合该项目的特点，根据国家有关法律、法规和国家、行业标准规范对其危险、有害因素的种类和危险、危害程度进行分析、预测，提出了有针对性的安全对策措施和建议，得出评价结论。

XXX安全评价有限公司2019年12月20日目录1 编制说明 (1)1.1 评价目的 (1)1.2 评价范围 (1)1.3 评价依据 (1)1.3.1 法律 (1)1.3.2 行政法规 (2)1.3.3 地方法规 (2)1.3.4 政府部门规章及规范性文件 (3)1.3.5 国家标准 (5)1.3.6 电力行业技术标准 (7)1.3.7 其它标准、规范 (9)1.3.8 其它技术资料 (9)1.4 评价程序 (9)2 建设项目概况 (11)2.1 建设单位简介 (11)2.2 项目规模 (11)2.3 项目自然条件 (11)2.3.1 项目地理位置 (11)2.3.2 气象条件 (12)2.3.3 工程地质 (12)2.3.4 太阳能资源 (13)2.4 站址周边环境及布置 (13)2.4.1 站址周边环境 (13)2.4.2 生产区总平面布置 (13)2.4.3 升压站总平面布置 (14)2.4.4 竖向布置 (14)2.4.5 电力电缆布置 (14)2.5.1 主要建(构)筑物安全等级、抗震设防 (15)2.5.2 光伏支架 (16)2.5.3 立柱基础 (16)2.5.4 升压站 (17)2.6 光伏发电过程 (18)2.7 主要生产设备及系统 (19)2.7.1 光伏发电系统 (19)2.7.2 电气一次 (20)2.7.3 电气二次 (23)2.7.4 通信 (26)2.8 公用工程 (27)2.8.1 给排水系统 (27)2.8.2 消防系统 (27)2.8.3 采暖、通风与空气调节系统 (30)2.9 施工组织设计 (31)2.9.1 施工条件 (31)2.9.2 施工总布置 (32)2.9.3 工程用地 (33)2.9.4 主体工程施工 (33)2.9.5 施工进度 (41)2.10 电站定员 (41)3 主要危险、有害因素辨识与分析 (42)3.1 主要物料特性及其危险性 (42)3.2 项目选址和总平面布置危险、有害因素辨识与分析 (43)3.2.1 气象灾害 (43)3.2.2 水文灾害 (45)3.2.3 地震、地质灾害 (46)3.2.4 周边环境 (46)3.3 建（构）筑物的危险及有害因素辨识与分析 (47)3.4 主要工艺系统危险、有害因素辨识与分析 (47)3.4.1 光伏发电系统 (47)3.4.2 集电线路 (51)3.4.3升压站系统 (52)3.4.4 过电压保护和接地装置 (58)3.4.5 通信和控制系统 (58)3.5 生产过程中的主要危险、有害因素辨识与分析 (59)3.5.1 人的因素 (59)3.5.2 物的因素 (60)3.5.3 环境因素 (60)3.5.4 管理因素 (61)3.6 公用工程危险、有害因素辨识与分析 (61)3.7 站内外交通运输危险、有害因素辨识与分析 (62)3.8 施工过程中危险、有害因素辨识与分析 (62)3.9 光伏发电对电网的影响分析 (63)3.9.1 谐波影响 (64)3.9.2 孤岛效应 (64)3.9.3 其他影响 (65)3.10作业环境主要危险、有害因素辨识与分析 (65)3.10.1噪声 (65)3.10.2高、低温 (65)3.10.3工频电场 (66)3.10.4毒物（六氟化硫、硫化氢） (66)3.11安全监测系统危险性分析 (66)3.12 主要危险、有害因素分布 (66)3.13 重大危险源辨识 (67)3.14 事故案例介绍 (68)4.1 评价单元划分的原则和方法 (71)4.2 评价单元的划分 (71)4.3 评价方法的选择 (72)4.3.1 评价方法的选择原则 (72)4.3.2 评价方法的选择过程 (73)4.3.3 各单元评价方法的选择 (73)4.4 评价方法的简介 (73)4.4.1 安全检查表法（SCL） (73)4.4.2 预先危险分析法（PHA） (74)4.4.3 综合安全评价法 (75)4.4.4 因果图分析法 (75)5 定性、定量评价 (76)5.1 场址选择与总平面布置单元 (76)5.1.1 安全检查表法分析评价 (76)5.1.2 单元评价小结 (83)5.2 建（构）筑物单元 (83)5.2.1 预先危险分析法评价 (83)5.2.2 单元评价小结 (85)5.3 光伏系统单元 (85)5.3.1 预先危险分析法评价 (85)5.3.2 单元评价小结 (89)5.4 集电线路单元 (89)5.4.1 预先危险分析法评价 (89)5.4.2 单元评价小结 (91)5.5 并网安全单元 (91)5.5.1 预先危险分析法评价 (91)5.5.2 单元评价小结 (93)5.6 安全监测系统单元 (93)5.6.2 单元评价小结 (94)5.7 电气系统单元 (94)5.7.1 预先危险分析法评价 (94)5.7.2 单元评价小结 (99)5.8 通信及控制系统单元 (99)5.8.1 预先危险分析法评价 (99)5.8.2 单元评价小结 (101)5.9 公用工程单元 (101)5.9.1 预先危险分析法评价 (101)5.9.2 单元评价小结 (103)5.10 交通运输单元 (103)5.10.1 预先危险分析法评价 (103)5.10.2 单元评价小结 (104)5.11 工程施工单元 (104)5.11.1 预先危险分析法评价 (104)5.11.2 单元评价小结 (107)5.12 作业环境单元 (108)5.12.1 综合安全评价法评价 (108)5.12.2 单元评价小结 (109)5.13 安全管理单元 (109)5.13.1 因果图分析评价 (109)5.13.2 单元评价小结 (111)6 安全对策措施建议 (113)6.1 安全对策措施的基本要求、遵循的原则和主要思路 (113)6.1.1 安全对策措施的基本要求 (113)6.1.2 制定安全对策措施遵循的原则 (113)6.1.3 制定安全对策措施的思路 (113)6.2可研报告中提出的劳动安全和工业卫生对策措施 (114)6.2.2 运行期劳动安全和工业卫生对策措施 (114)6.3 建议补充和完善的安全对策措施 (115)6.3.1 选址与总平面布置及建（构）筑物的对策措施 (115)6.3.2 光伏系统安装方面的安全对策措施 (116)6.3.3 光伏系统维护方面的安全对策措施 (118)6.3.4 光伏并网发电系统方面的安全对策措施 (119)6.3.5 电气设备及其系统方面的安全对策措施 (119)6.3.6 集电线路方面的安全对策措施 (121)6.3.7 消防系统方面的安全对策措施 (122)6.3.8 安全管理方面的安全对策措施 (123)6.3.9 施工期的安全对策措施 (127)6.3.10 渔光互补方面措施建议 (130)6.3.11 视频安防监控系统安全对策措施 (130)6.3.12应采取的其他对策措施 (131)7 事故应急预案编制原则及框架要求 (133)7.1 术语和定义 (133)7.2 应急预案编制程序 (133)7.3 应急预案体系 (134)7.4 应急预案的主要内容 (135)7.4.1 综合应急预案 (135)7.4.2 专项应急预案 (137)7.4.3 现场处置方案 (137)7.5 该项目应编制的应急预案 (138)7.6 应急预案的演练 (140)8 安全专项投资估算 (141)8.1 编制依据 (141)8.2 价格水平年 (141)8.3 安全专项工程量 (141)9 安全预评价结论 (142)9.1 主要危险、有害物质及其评价结果 (142)9.2 应重点防范的重大危险有害因素 (143)9.3 应重视的安全对策措施建议 (143)9.4 危险、有害因素在采取安全对策措施后的受控程度 (144)9.5 法律、法规、标准、规章、规范符合性 (145)9.6 评价结论 (145)附件 (146)附件1：安全评价项目委托书 (146)附件2：企业营业执照 (147)附件3：项目备案信息 (148)附件4：国土资源局意见函 (148)附件5：农业农村局意见批复 (148)附件6：XX县生态环境局意见 (148)附件7：XX市自然资源和规划局意见函 (149)1 编制说明1.1 评价目的本次安全预评价秉承科学、客观和公正的态度，以国家法律、法规、标准、规程、规范及有关政策文件为依据，采用科学的方法和程序开展预评价工作。

某项目一期20MWp渔光互补光伏电站桩基工程施工专项方案目录第一章工程概述 (4)一、桩基础施工概述 (4)二、工程现场条件 (4)第二章编制说明 (6)第三章施工平面布置..................................... 错误！未定义书签。

一、陆上管桩运输路线 (6)二、水上管桩运输路线 (7)三、供电 (7)第四章桩基专项施工方案 (10)一、测量施工方案 (10)㈠、测量准备 (10)㈡、光伏阵列桩基、逆变器、变压器平台基础放线 (11)㈢、测量技术标准 (14)㈣、测量保证措施 (15)二、桩基础工程施工方案 (15)㈠、陆上桩基施工方案 (18)㈡、水上桩基施工方案 (21)第五章打桩施工机械配置 (27)第六章施工材料管理 (27)第七章桩基础施工进度计划 (27)第八章打桩技术质量控制措施 (29)一、桩基施工难点 (29)二、打桩技术质量控制措施 (30)三、打桩工程质量通病的预防 (31)第九章打桩施工安全措施 (31)一、安全管理机构及责任制 (31)二、安全教育管理 (32)三、特殊工种安全管理 (33)四、施工用电安全管理 (33)五、机械设备安全管理 (34)第一章工程概述一、桩基础施工概拟建的某县苏桥横溪水库20MW光伏发电项目位于某县苏桥乡横溪水库，占地面积约45万m2。

拟建建筑主要为太阳能光伏板，共采用260Wp多晶硅光伏组件80960块，总容量为21.0496MW；本工程采用260Wp多晶硅电池组件，电池组串单元由44块多晶硅电池组件(1650mm×992mm×40mm)形式组成，分别为横向22列，竖向2行。

电池板竖向布置,每个结构单元由两个组串单元组成，一个结构单元的长×宽=22.24m×3.320m，根据水文专业提供的50年一遇洪水位，板底最小标高高于72.00m。

拟建建筑基础拟采用P300管桩，间距4.9m。

“光渔互补”光伏电站PC管桩支架设计分析摘要：“光渔互补”光伏电站位于有一定厚度淤泥或淤泥质土的水域中，考虑直接采用PC管桩作为光伏组件支架基础。

而PC管桩受力较复杂，桩周土体对管桩的约束作用差，桩身对桩侧土产生侧向压应力，同时桩侧土反作用桩身，产生侧向土抗力，桩土共同作用，互相影响。

关键词：“光渔互补”系统；midas；横向承载力；PC管桩稳定性；1 前言地面光伏矩阵是一种常见的地面太阳能光伏系统，但其占地面积非常大。

为更好地利用土地资源，“光渔互补”应用系统（即在大面积的养殖水面上布置太阳能面板，将太阳能资源利用与水产行业的生产方式相结合）正在得到广泛的实施。

本文将结合某农场50MW金太阳示范工程，对“光渔互补”光伏电站PC管桩支架的设计进行分析。

2 设计中的难点1) 地质条件复杂。

由于光伏支架基础位于的水域中有一定厚度的淤泥或淤泥质土，且工程后期场地需要进行养殖等利用，无法对地基进行大面积处理。

因此本工程考虑直接采用PC管桩作为太阳能面板的支架基础。

2) PC管桩受力较复杂，桩周土体对PC管桩的约束作用差。

PC管桩支架基础主要受到光伏组件传来的荷载、本身自重及桩周土体的共同作用，在风荷载等水平力的作用下，桩身易倾斜，稳定性较差。

由于光伏工程支架数量庞大（本工程2.3万根），若增加桩入土深度，则费用大量增加，经济效益下降。

3 设计分析光伏组件支架受力主要为自重、风荷载、雪荷载及地震作用，主要受侧向风力对其稳定控制。

其结构立面图、结构受力示意图如下：3.1 光伏支架组件的有限元模拟：本处采用Midas Gen 795 进行有限元模拟。

光伏面板采用板单元，面板支架主梁、斜杆、横向次梁角钢等采用梁单元。

定义边界条件(三角形支架斜杆两端设为铰接，横向次梁角钢与斜梁铰接，悬挑部分次梁角钢与斜杆为刚接)，在光伏面板上施加压力荷载与风荷载后计算。

支架的计算模型、应力云图及桩底反力等结果如下图1~2(本处只考虑地震作用、恒荷载及风荷载的光伏面板支架结构)：图(1) 光伏支架管桩模型图(2) PC管桩桩顶位移因PC管桩侧的土体的拟合较复杂，此处简化为只考虑对桩底的固定支座约束，即不考虑桩侧土体的约束作用，所以软件计算结果的桩顶位移较实际偏大。
