07s906蓄水池说明1.蓄水池根据上海市政工程设计研究院主编的04S803《圆形钢筋混凝土蓄水池》和05S804《矩形钢筋混凝土蓄水池》编制。
2.本图适用于民用建筑和一般工业建筑及城镇的给排水工程。
贮存常温无侵蚀性的水。
蓄水池一般用于下列情况：2.1净水厂及城市供水系统清水池。
2.2居住小区及民用建筑贮水池。
2.3工厂区：市政供水虽能满足一天的生产、生活用水量要求，但不能满足所需要的设计流量，则应按相关规范要求设置蓄水池。
2.4消防工程：市政管网不能满足工厂区、居住小区、建筑物消防供水要求时应设置消防水池。
2.5其他需要贮水的场合。
3.设计参数和基本要求3.1蓄水池池体3.11容积的确定蓄水池的有效容积应按下列要求确定，见表1.表1蓄水池有效贮水容积蓄水池的总容积包括有效贮水容积、池内结构（柱子、导流墙等）及抹面等所占容积、设计最低水位至池底的容积、设计最高水位至顶板底所占的容积。
水池的最高设计水位应根据进水管设置方式、防污染要求及安全超高等因素确定。
设计最低水位应根据池底积泥高度、泵吸水管喇叭口淹没深度及吸水管流速大小等因素确定。
图中所示容积为蓄水池的公称容积。
3.1.2蓄水池的材质、形状、尺寸和个数水池可采用多种材质，但埋地水池一般采用钢筋混凝土结构。
其平面尺寸应根据所处场地条件及结构经济合理确定，应尽量减少占地面积；水深不宜过浅，一般可为 3.5～4.5m。
本图集的埋地式钢筋混凝土蓄水池，有圆形、矩形和方形。
公称容积均有50m3、100m3、150m3、200m3、300m3、400m3、500m3、600m3、800m3、1000m3、1500m3和2000m3，共12个规格。
覆土厚度分为500mm 和1000mm两类。
地下水位允许高出底板面上的高度详见各种规格水池的总布置图。
净水厂的清水池其个数或分格数，一般不得少于2个，在有特殊措施能保证水要求时亦可建一个。
居住小区的蓄水池和建筑物内低位蓄水池宜分成基本相等的两个（格），容量超过1000m3应分成两格或分设两个，消防水池总容量超过500 m3时应分成两个。
威202区块及威204区块页岩气压裂供水工程蓄水池及泵站施工组织设计施工单位：编制人：审核人:监理单位：审批人:编制单位: 长城钻探工程服务公司编制日期：2014年9月日目录第一章编制说明 (3)第二章工程概况和特点 (4)第一节总述 (4)第二节工程概况 (4)第三节工程特点 (5)第三章施工部署 (6)第一节工程总目标 (6)第二节组织部署 (7)第三节质量、安全管理体系 (8)第四节劳动力计划 (10)第五节主要材料进场计划 (10)第六节施工准备 (11)第四章施工组织机构 (12)第五章施工现场管理制度 (13)第六章施工总平面布置 (13)第一节施工用电 (13)第二节施工现场材料运输 (14)第三节生产临时设施的布置 (14)第七章主要分部分项工程施工方法 (14)第一节施工测量放线 (14)第二节主要分部分项工程施工方法 (15)质量保证措施 (30)防止砼开裂措施 (32)安全生产保证措施 (32)文明施工措施 (32)成品保护措施 (33)降低成本措施 (33)附表1 主要机械设备进场计划表附表2 施工进度计划表附表3施工现场平面布置图第一章、编制说明本施工组织设计主要依据以下几项编制：工程招标文件、工程施工设计图纸、国家省市地区的相关法令法规及规定、国家现行的相关技术规范、标准及规程、工程施工其他参考资料及施工现场具体情况等。
本工程施工我公司将贯彻现行施工规范要求。
对分项、分部及单位工程的质量评定严格按《工程质量检验评定标准》进行，确保工程达到优良。
应用于本工程的主要技术规范：工程测量规范（GB50026-2007）建筑地基基础施工质量验收规范（GBJ203-2009）钢筋焊接及验收规程（JGJ18-2012）砼强度检验评定标准（GB107-2010）砼结构工程施工质量验收规范（GB50204-2011）建筑工程施工质量验收统一标准（GB50300-2013）施工现场临时用电安全技术规范（JGJ46-2005）建筑机械使用安全技术规程（JGJ33-2013）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）建筑施工安全检验标准（JGJ59-2011）第二章工程概况和特点第一节总述一、工程名称：威202区块及威204区块页岩气压裂供水工程蓄水池二、建设单位：长城钻探钻井液公司三、设计单位：四川西南交大土木工程设计有限公司四、工程地点: 四川省内江市威远县第二节工程概况一、工程结构设计概况:1、建筑结构安全等级为二级。

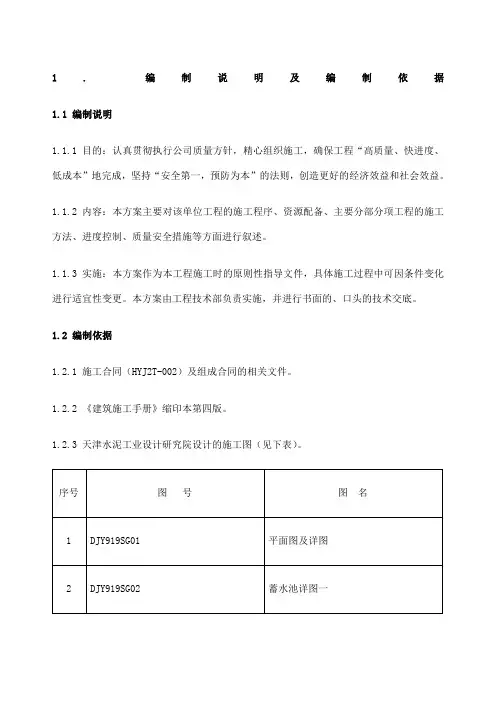

1.编制说明及编制依据1.1 编制说明1.1.1目的：认真贯彻执行公司质量方针，精心组织施工，确保工程“高质量、快进度、低成本”地完成，坚持“安全第一，预防为本”的法则，创造更好的经济效益和社会效益。
1.1.2 内容：本方案主要对该单位工程的施工程序、资源配备、主要分部分项工程的施工方法、进度控制、质量安全措施等方面进行叙述。
1.1.3实施：本方案作为本工程施工时的原则性指导文件，具体施工过程中可因条件变化进行适宜性变更。
本方案由工程技术部负责实施，并进行书面的、口头的技术交底。
1.2 编制依据1.2.1 施工合同（HYJ2T-002）及组成合同的相关文件。
1.2.2 《建筑施工手册》缩印本第四版。
1.2.3 天津水泥工业设计研究院设计的施工图（见下表）。
1.2.4 国家现行的有关施工质量验收规范、标准（见下表）。
1.2.5其它其它文件2. 工程概况2.1 现场施工条件与环境2.1.1 工程与周围建筑物的关联本工程位于一线蓄水池的北侧，两者相邻轴线间距 3.5m.西侧为厂区主马路，东侧为压缩空气站，北侧为煤及页岩原料区，周围施工空间充足。
2.1.2施工临时水电现场施工用水源、电源接入方便。
2.2 工程概况2.2.1 建筑概况平面为方形，水池内空尺寸25m×25m×4m，内设5×5个支柱，支柱跨度边柱为4100外，其余均为4200，水池地下部分2 m，地上部分2m,占地面积约700M2。
水池内壁用1：2防水砂浆抺面20厚，其他表面用1:1水泥砂浆抺面15厚。
池盖沿4轴线向两侧对称找1%坡。
2.2.2 结构概况地基承载力180Kp；钢筋砼结构储水池，砼抗渗等级S8,垫层砼C10,其余C25；钢筋保护层池底、池壁及柱为45，池盖为30。
2.2.3 水系统概况水池阀门开关、均接入中控室控制；水池内设液位计，将水位信号传入中控室，并与潜水泵及进水管的电动阀连锁控制；所有阀门均设置在地面上（或设置具备浮球式控制自动抽水泵操作井）；电磁流量计从原蓄水池拆移安装。

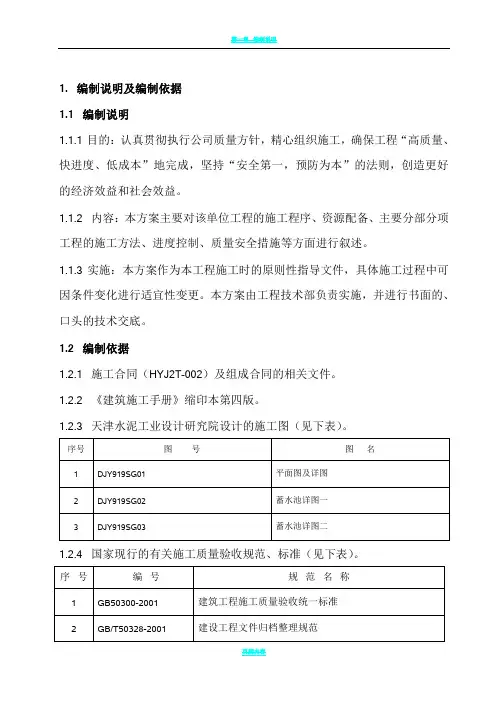

1. 编制说明及编制依据1.1 编制说明1.1.1目的：认真贯彻执行公司质量方针，精心组织施工，确保工程“高质量、快进度、低成本”地完成，坚持“安全第一，预防为本”的法则，创造更好的经济效益和社会效益。
1.1.2内容：本方案主要对该单位工程的施工程序、资源配备、主要分部分项工程的施工方法、进度控制、质量安全措施等方面进行叙述。
1.1.3实施：本方案作为本工程施工时的原则性指导文件，具体施工过程中可因条件变化进行适宜性变更。
本方案由工程技术部负责实施，并进行书面的、口头的技术交底。
1.2 编制依据1.2.1 施工合同（HYJ2T-002）及组成合同的相关文件。
1.2.2《建筑施工手册》缩印本第四版。
1.2.3 天津水泥工业设计研究院设计的施工图（见下表）。
1.2.4 国家现行的有关施工质量验收规范、标准（见下表）。
1.2.5其它其它文件2. 工程概况2.1 现场施工条件与环境2.1.1 工程与周围建筑物的关联本工程位于一线蓄水池的北侧，两者相邻轴线间距3.5m.西侧为厂区主马路，东侧为压缩空气站，北侧为煤及页岩原料区，周围施工空间充足。
2.1.2施工临时水电现场施工用水源、电源接入方便。
2.1.3 当地气侯基本特征（见下表）2.2 工程概况2.2.1 建筑概况平面为方形，水池内空尺寸25m×25m×4m，内设5×5个支柱，支柱跨度边柱为4100外，其余均为4200，水池地下部分2 m，地上部分2m,占地面积约700M2。
水池内壁用1：2防水砂浆抺面20厚，其他表面用1:1水泥砂浆抺面15厚。
池盖沿4轴线向两侧对称找1%坡。
2.2.2 结构概况地基承载力180Kp；钢筋砼结构储水池，砼抗渗等级S8,垫层砼C10,其余C25；钢筋保护层池底、池壁及柱为45，池盖为30。
2.2.3 水系统概况水池阀门开关、均接入中控室控制；水池内设液位计，将水位信号传入中控室，并与潜水泵及进水管的电动阀连锁控制；所有阀门均设置在地面上（或设置具备浮球式控制自动抽水泵操作井）；电磁流量计从原蓄水池拆移安装。
第一章：工程概述1.1工程简介该工程为西安市纺织城公交枢纽站工程。
本工程蓄水能力为400立方。
主要提供公交枢纽站的消防用水，顶板覆土500mm。
顶板以上做混凝土路面作为站内停车场，位置布置合理，空间利用率高。
1.2工程结构建筑面积为128m2 。
水池为筏板基础。
筏板厚度250mm。
下边垫层100mm。
基础上面为钢筋混凝土独立柱，水池顶板为230mm厚钢筋混凝土板。
水池池壁厚为250mm，池体强度等级C25，池体抗渗等级S6，水灰比控制在0.5以下。
上部用500mm厚土覆盖。
水池顶板留有四个通气孔，和两个检修孔。
池内净空3.55m.第二章项目管理机构设置2.1项目管理机构按项目法施工要求组建项目部，项目部下设“四部一室”（即工程技术部、质量安全监察部、经营管理部、物资供应部和办公室），四部一室职责分明，在管理中既要各负其责，又要紧密配合，深入到施工中的每一环节。
项目部随生产进度情况对劳务层实行合理配置及动态管理，加强流水作业，确保工期、质量、成本等目标一体化的项目管理的实施。
2.1.1 项目管理机构图聘任优秀项目经理，项目部各主要部门选聘有丰富现场施工经验和较强专业技术知识的管理人员，选用专业施工素质高的劳务队伍，制定各岗位职责，建立健全全面的质量、环境和职业健康安全管理体系，为施工的顺利进行提供组织保证。
2.2项目管理机构主要成员2．2.1项目经理职责1、认真贯彻执行国家、省、市有关方针、政策和法规，遵守企业的规章制度，履行承包合同。
2、对本工程项目范围内和各单位工程及相关工程的进度、质量、安全、成本和场容等进行监督管理，考核验收全面负责。
3、组织编制和实施施工组织设计、工程施工计划，以及技术、质量、降低成本、安全等项目管理措施。
4、组织单位工程或专业分部分项工程的发包，协调总分包与分包单位之间、各分包单位之间的关系，及时解决施工中的问题。
5、建立健全工程项目成本核算体系和成本核算制度，强化项目的财务管理，有效控制工程项目的各项开支，严格项目管理人员的财经纪律。
1. 编制说明及编制依据1.1 编制说明1.1.1目的：认真贯彻执行公司质量方针，精心组织施工，确保工程“高质量、快进度、低成本”地完成，坚持“安全第一，预防为本”的法则，创造更好的经济效益和社会效益。
1.1.2 内容：本方案主要对该单位工程的施工程序、资源配备、主要分部分项工程的施工方法、进度控制、质量安全措施等方面进行叙述。
1.1.3实施：本方案作为本工程施工时的原则性指导文件，具体施工过程中可因条件变化进行适宜性变更。
本方案由工程技术部负责实施，并进行书面的、口头的技术交底。
1.2 编制依据1.2.1 施工合同（HYJ2T-002）及组成合同的相关文件。
1.2.2 《建筑施工手册》缩印本第四版。
1.2.5其它其它文件2. 工程概况2.1 现场施工条件与环境2.1.1 工程与周围建筑物的关联本工程位于一线蓄水池的北侧，两者相邻轴线间距3.5m.西侧为厂区主马路，东侧为压缩空气站，北侧为煤及页岩原料区，周围施工空间充足。
2.1.2施工临时水电现场施工用水源、电源接入方便。
2.2 工程概况2.2.1 建筑概况平面为方形，水池内空尺寸25m×25m×4m，内设5×5个支柱，支柱跨度边柱为4100外，其余均为4200，水池地下部分2 m，地上部分2m,占地面积约700M2。
水池内壁用1：2防水砂浆抺面20厚，其他表面用1:1水泥砂浆抺面15厚。
池盖沿4轴线向两侧对称找1%坡。
2.2.2 结构概况地基承载力180Kp；钢筋砼结构储水池，砼抗渗等级S8,垫层砼C10,其余C25；钢筋保护层池底、池壁及柱为45，池盖为30。
2.2.3 水系统概况水池阀门开关、均接入中控室控制；水池内设液位计，将水位信号传入中控室，并与潜水泵及进水管的电动阀连锁控制；所有阀门均设置在地面上（或设置具备浮球式控制自动抽水泵操作井）；电磁流量计从原蓄水池拆移安装。
2.3施工条件本水池位于一线原蓄水池的右侧，占地处为砼场坪，有栏杆等附属构件，在基坑开挖前应先进行砼地坪破除，栏杆拆除等工作。
自来水蓄水池施工方案范本1.引言自来水蓄水池是用于储存和供应自来水的基础设施。
它是确保供水稳定和可靠的重要组成部分。
本文档旨在提供自来水蓄水池施工方案范本，包括计划、设计、施工、质量控制和安全等方面。
2.项目概述2.1 目标本项目的目标是建设一个容量为XX立方米的自来水蓄水池，用于储存和供应清洁的自来水。
2.2 项目背景自来水蓄水池的建设是为了满足日益增长的水需求，确保供水的可靠性和稳定性。
2.3 项目范围本项目的范围包括但不限于以下内容：•蓄水池的设计和建设；•储水系统的安装和调试；•相关设备和管道的安装；•监控系统的建设和调试；3.计划3.1 项目启动阶段在项目启动阶段，需要进行项目可行性研究、设计方案的制定和评审等工作。
3.2 设计阶段在设计阶段，需要完成蓄水池的建设图纸和规格书的制定。
3.3 施工阶段在施工阶段，需要进行土方开挖、基础施工、结构施工、设备安装和管道连接等工作。
3.4 调试阶段在调试阶段，需要进行储水系统和监控系统的安装、调试和运行测试。
3.5 竣工阶段在竣工阶段，需进行蓄水池功能的测试和验收工作，并做好相关文档的归档和整理工作。
4.设计要求蓄水池的设计要求如下：•容量：XX立方米；•结构稳定：符合相关标准和规范；•材料选用：耐久、耐腐蚀的材料；•施工方便：便于施工、检修和维护；•安全保障：采取相应的防雷、抗震和防污染措施；5.施工要点5.1 土方开挖在土方开挖阶段，要注意土质情况、水位控制和安全施工。
5.2 基础施工基础施工要按照设计要求进行，确保基础的稳定性和耐久性。
5.3 结构施工结构施工要按照设计要求进行，包括墙体、底板和盖板的施工。
5.4 设备安装设备安装要按照相关标准和规范进行，保证设备的正常运行和使用。
5.5 管道连接管道连接要进行密封和检测工作，确保供水系统的完整和可靠性。
6.质量控制在整个施工过程中，要进行质量控制，包括材料选择、施工过程的检测、设备的调试和系统的验收等。
[规划与设计]兰州新区西岔滞洪调蓄工程生态蓄水池设计方案程彦文57兰州新区西岔滞洪调蓄工程生态蓄水池设计方案程彦文(甘肃省水利水电勘测设计研究院有限责任公司，甘肃兰州73_)[摘要]文章根据兰州新区西岔滞洪调蓄工程的建设任务，结合工程区的地形地质、水文气象、生态 景观等自然条件，研究确定了本工程生态蓄水池的基础处理、平面布置型式、防渗结构和土石围坝的断 面结构等设计方案。
[关键词]生态蓄水池；围坝；土石坝；设计方案中图分类号:TV51 文章标识码：B文章编号：1009 -0088(2020) 12 -0057 -021工程概况兰州新区西岔滞洪调蓄工程位于兰州新区西岔镇东南侧，距兰州市区约70 km…新区纬十六路、东绕城高速路可直达该 处，交通条件便利。
本工程主要任务是通过工程的建设实施，对新区东排洪区羌坟沟洪水进行调节，减轻下游防洪压力，接 人职教园区排放的雨水排至下游排洪渠，对引大入秦工程水源 进行调节，为西岔镇南部四村的现代设施农业基地提供水源。
另外再结合兰州新区总体规划等，未来可围绕本工程生态蓄水 池在周边区域实施适当规模的景观水系,构建滨水和沿岸景观 带，从而进一步提升城市品位，改善人居和投资环境。
本工程主要由引水工程（包括引水管道）、水池工程（包括 围坝、排洪渠道、进水口、溢流堰、供水和泄洪放空管等）和供水 工程（包括供水管道）3部分组成。
水池工程由上池和下池2 座生态蓄水池组成，总库容为136万m3,其中，上池为清水池，总库容为33万m3,下池为雨洪水池，总库容为103万m3。
2水文地质条件本工程为兰州新区东排洪片区防洪系统的组成部分，地处 秦王川盆地东南部黄土丘陵区的龚巴川沟道，雨洪水池用以调 蓄上游1.5 km左右羌坟沟（龚巴川支沟）沟口下泄洪水。
羌坟 沟流域集水面积46. 5 k m2,主槽长度18. 0 km,平均坡降为 9%,坡面平均坡降73%c。
据邻近的皋兰气象站1985 ~2014年共30年系列观测资料统计:多年平均气温7.5T,多年平均降 水量为252.9 nun,蒸发量为1 675.6 mm,平均风速1.6 m/s,最 大风速达13.3 m A,历年最大积雪深度6 cm,最大冻土深度 146 本工程所在的流域平吋为干沟，自产水量较小，根据《甘肃省地表水资源》中“平均年径流深等值线图”査得流域中 心处多年平均径流深为5 mm,推得羌坟沟沟口断面多年平均 自产径流量约为23.3万m3。
word 格式XX 区2016 年都市农业节水工程蓄水池施工方案编制：审核：批准：XXXXXX公司项目部年月日1. 编制依据1.1 《施工质量检验及评定标准》土建工程篇1.2 《建设施工及验收技术规范》1.3 《建设安全工作规程》DL5009.1-20021.4 《建设安全健康与环境管理工作规定》1.5 《混凝土结构工程施工质量验收规范》GB50204-20021.6 《矩形钢筋混凝土蓄水池》05S8042. 工程概况本工程为房山区2010 年都市型现代农业节水工程，位于浦洼乡东村，蓄水池为矩形，容积200m3，长度为10m，宽度为5m，净高为4m，水池混凝土强度等级：池体为C25、W6。
垫层C15。
水池池顶覆土标高为± 0.000 。
3. 施工应具备的条件3.1 施工现场场地平整完成，临时道路畅通，水源、电源引至使用地点，经测试后满足施工要求。
3.2 对进场的所有施工人员进行了三级安全教育，特殊工种作业人员已经经过培训合格，持证上岗。
3.3 钢筋、水泥、砂、石、外加剂等施工原材料根据材料计划准备充足，同时完成必要的复试和检验。
3.4 施工机具、设备、架模工具等根据施工组织设计的要求进场，其性能、数量、质量满足施工需要。
4. 施工主要机具及材料4.1 机具需用量5. 施工方法及步骤5.1 施工顺序：定位测量→土方开挖→垫层施工→蓄水池池壁及底板施工→蓄水池池壁、顶板及支柱施工→土方回填5.2 施工流水段流程：水池底板钢筋绑扎→水池池壁、支柱竖向钢筋绑扎及预埋套管安装→ 水池池壁及底板模板安装→支柱底部柱脚模板安装→水池底板砼浇筑→水池池壁、支柱钢筋绑扎及预埋套管安装→水池池壁、支柱模板安装→顶板模板安装→顶板钢筋绑扎及预埋套管安装→池壁及顶板混凝土浇筑→养护→模板拆除→覆土5.3 土方开挖：5.3.1 现场放坡系数为1：0.75 。
5.3.2 采用反铲挖掘机端头挖土法：从基坑的端头以倒退行驶的方法进行开挖，自卸汽车配置在挖掘机的两侧装运土。
钢筋混凝土蓄水池施工方案钢筋混凝土蓄水池施工方案一：池体尺寸与材料7#蓄水池设在高铁西宕口山下,7#水池池底标高为51.97m,几何尺寸为23.5X 12.5X1.25,容量为276m3.池底板、池壁厚度均为250mm,池底、池壁、梁采用泵送C25S6抗渗商品混凝土,蓄水池钢筋为① 12的HRB335钢筋.蓄水池地下埋深1m,地上外露部分为0.25m.二、土方开挖土方开挖为机械挖土,因蓄水池施工前山体已完成覆土,所以在进行蓄水池施工时,先开挖已覆的土方, 挖至覆土前山体外表不平整块石处,用C20商品混凝土根底找平,再进行蓄水池池底池壁施工,C20砼垫层的几何尺寸为24.9X13.4X0.7+0.19/2.三、钢筋的制作与安装1、钢筋加工成型准备工作(1)、钢筋加工棚应选择适宜的工作场地场地应平整,道路通畅,水电、消防设施均应齐备.(2)、使用机械加工时,操作人员应熟悉机械性能和操作程序,并按流水施工顺序,将各种操作机械单, 并向钢筋班做技术交底.(3)、钢筋班接到配料后查对钢筋堆场上已经复试合格后的钢筋规格,检查钢筋外观质量,然后着手配料.(4)、盘圆钢筋调直采用冷拉方法调直钢筋时,免发生过失,并预防油脂类污染.(5)、根据施工图纸,计算每种型号钢筋的规格、数量,并绘出大样图,注明各弯起钢筋的起弯位置、角度等,钢筋配料须填写配料单.2、钢筋安装工艺(1)、钢筋绑扎、安装、焊接质量要求,严格按设计要求施工,并保证做到不低于国家及地方规定、施工及验收标准要求.(2)、墙、梁、板的钢筋保护层垫块必须按间距每0.7m~1m用铁丝与主筋扎牢.(3)、钢筋在施工过程中,派专人对钢筋的规格、品种、间距、尺寸、根数、搭接与长度进行检查自检合格后报监理验收.(4)、在混凝土浇筑过程中,应派专人“看筋〞,如发现松动、移位、保护层不符合要求的现象均应及时修整.(5)、为预防混凝土浇筑过程钢筋产生位移、定岗、定部位的现象,应派人检查,重点检查底板上、下皮钢筋的支撑和下皮钢筋的垫块.(6)、钢筋规格严格按设计要求实施,墙、板、梁的钢筋直径不得随意变动,钢筋代换应征得设计单位的同意.3、钢筋加工安装的质量限制(1)、当钢筋的品种、级别或规格需作变更时,应办理设计变更文件.(2)、在浇筑混凝土之前应进行钢筋隐蔽工程验收, 其内容包括：A、纵向受力钢筋的品种、规格、数量、位置等.B、钢筋的连接方式、接头位置、接头数量、接头面积百分率等.C、箍筋、横向钢筋的品种、规格、数量、间距等.D、预埋件的规格、数量、位置等.4、钢筋进场时,应按现行国家标准?钢筋混凝土用热轧带肋钢筋?GB1499等的规定抽取试件做力学性能检验,其质量必须符合有关标准的规定.检查数量:按进场的批次和产品的抽样检验方案确定.检查方法:检查产品合格证、出厂检验报告和进场验收报告.5、钢筋连接的质量限制要求钢筋的接头宜设置在受力较小处,同一纵向受力钢筋不宜设置两个或两个以上接头,接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍,同一连接区段内,纵向受力钢筋的接头面积百分率应符合设计要求.6、钢筋安装质量限制要求(1)、钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合设计要求.(2)、钢筋安装的位置见允许偏差见下表：注:A、检查预埋件中央线位置时,应沿纵、横两个方向,并取其中的较大值.B、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格率应到达90%以上,且不得有超过表中数值1.5倍的尺寸偏差.7、钢筋安装平安举措(1)、绑扎钢筋和安装钢筋骨架时,必须搭设脚手架及马道.(2)、钢筋断料、配料、弯料等工作应在地面进行, 不准在高空操作.(3)、搬运钢筋要注意附近有无障碍物,架空电线和其他临时电气设备,预防钢筋在回转时碰撞电线或发生触电事故.(4)、雷雨时必须停止露天操作,预防雷击钢筋伤人.四、模板安装1、模板安装工艺要求(1)、支模前事先制定实施方案,保证模板的位置正确,找出施工中的轴线、标高、几何尺寸时必须测量正确、标注清楚、引用方便标准线和记号必须显示在稳固不变的物体上.(2)、放样弹线时,除按施工图线弹击划出工程结构轴线外还应弹击划出模板安装线.(3)、蓄水池采用钢模板支模,钢管、穿墙防水连接片加固,使池体整体牢固,采用满堂钢管脚手架支撑模板,使模板拉结牢固,有足够的强度、刚度及稳定性.(4)、支模结束,经验收合格后应及时浇筑混凝土,防止木模板长期曝晒、雨淋,发生变形.(5)、在施工过程中或交接班时,应查明情况,以免因情况不清而随意改动已完成或未完成的模板成品, 应注意结构部位模板搭接顺序,预防施工过程中相互影响,模板及支撑系统固定后不宜扰动.2、模板安装的质量限制(1)、模板及其他支架应有足够的承载水平、刚度和稳定性,能可靠地承受浇筑混凝土的质量侧压力及施工荷载.(2)、在浇筑混凝土之前,应对模板工程进行验收.(3)、模板安装和浇筑混凝土时,应对模板及其支架进行观察和维护,发生异常情况时,应按施工技术方案及时进行处理.(4)、在涂刷模板隔离剂时,不得玷污钢筋和混凝土接槎处.(5)、模板的接缝不应漏浆在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水.(6)、浇筑混凝土前,模板内的杂物应清理干净.(7)、固定在模板上的预埋件、预留孔和预留套管均不得遗漏且应安装牢固.3、模板撤除质量限制根本要求(1)、撤除之前必须有拆模申请,并根据同条件养护试块强度记录到达规定时,技术负责人方可批准拆模.(2)、侧模撤除时的混凝土强度应能保证其外表及棱角不受损伤.4、模板安装平安技术(1)、支模应按规定的作业程序进行,模板未固定前不得进行下一道工序,严禁上下攀登连接件和支撑件.(2)、混凝土板上拆模后形成的临边或洞口,应按规定进行防护.5、模板撤除平安保证举措(1)、撤除的模板必须随撤除随清理以免钉子扎脚, 阻碍通行,发生事故.(2)、基坑内拆模要注意基坑边坡的稳定,特别是拆除模板支撑时,可能使边坡土方发生震动而塌方,拆除的模板应及时送到离基坑较远的地方进行清理.五、混凝土工程1、混凝土浇筑(1)、为保证蓄水池的工程质量,C25S6混凝土采用商品混凝土,泵送浇筑.(2)、混凝土浇筑前将振动机械和电箱全部检查一遍确认完好后,填报混凝土浇筑申报,报技术负责人批准方可开始混凝土的浇筑.商品混凝土供给较快人员和机械适当准备充足,墙体混凝土浇筑应分层装料,分层浇筑振捣,每层浇筑厚度限制在50cm左右,混凝土下料点应分散布置,浇筑墙体时, 混凝土浇筑应连续进行,间隔时间不超过2小时,浇筑时应及时清理落地灰.混凝土墙浇注完毕后,将上口用木抹子按标高或以模板上口为准将墙面上外表混凝土抹平.2、混凝土浇注质量保证举措(1)、混凝土浇筑前,模板、支撑、钢筋、预埋套管等均应进行检查,符合设计要求前方可进行下道工序.(2)、混凝土浇注前,应将模板内的垃圾、杂物、油污清理干净并浇水润湿模板,模板缝要堵平. (3)、混凝土浇注过程中,要保证混凝土保护层厚度及钢筋位置的正确性,不得踩踏钢筋,移动套管的位置,如发现偏差和位移,应及时校正.混凝土在振捣时,要派专人看模,发现有涨模、跑位等情况应及时处理,以保证混凝土的结构尺寸及外观.3、混凝土施工平安技术(1)、进入操作现场人员必须戴好平安帽,混凝土振捣工必须穿好防护靴,套好绝缘手套以防触电.(2)、施工操作人员必须经过平安教育培训.(3)、临时跳板和走道应搭牢固.4、混凝土泵送平安技术(1)、泵车就位地点应平坦坚实,周围无障碍物,上空无高压输电线,泵车不得停放在斜坡上,就位后,泵车应显示停车灯,预防碰撞.(2)、布料杆所用配管软管应栓上防脱平安带,泵车后及臂下严禁站人,按要求操作,泵管支撑牢固.5、混凝土养护(1)、蓄水池的混凝土采用专人养护,养护期不少于28天.六、预埋件安装(1)、蓄水池支模板前应预埋好套管,套管的数量、型号、位置必须符合设计要求.。
钢筋混凝土蓄水池施工方案蓄水池施工方案1.编制依据1.1《施工质量检验及评定标准》土建工程篇1.2《建设施工及验收技术规范》1.3《建设安全工作规程》DL5009.1-8月25日，完工日期为9月28日，共计35个日历天。
施工准备2天，定位测量1天，土方开挖2天，垫层施工1天，蓄水池池壁及底板施工9天，蓄水池池壁、顶板施工15天，土方回填3天，清理现场及验收2天。
6.2劳动力配置编号工种人数1木工32钢筋工83壮工124电工15砼工36电焊工17.工程建设标准强制性条文7.1建筑工程施工应符合工程勘察、设计文件要求。
7.2隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收,并应形成验收文件。
7.3涉及结构安全的试块、试件以及有关材料,应按规定进行见证取样检测。
7.4检验批的质量应按照主控项目和一般项目验收。
7.5对涉及结构安全和使用功能的重要分部工程应进行抽样检测。
7.6基坑周边严禁超堆荷载。
7.7基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。
7.8垫层的施工质量检验必须分层进行，应在每层的压实系数符合设计要求后，铺填上层土。
7.9钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。
7.10钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。
7.11水泥砂浆防水层各层之间必须结合牢固，无空鼓现象。
8.成品及半成品保护要求8.1施工时，对定位标准桩、轴线引桩、标准水准点等，填运土时不得撞碰，并应定期复测和检查这些标准桩点是否正确。
8.2钢筋成品保护：要加强成品保护意识，对已下料的钢筋，不得任意挪用，切断，钢筋运输过程中要轻拿轻放，已绑扎成形的钢筋禁止蹬踏，施工人员不得踩在箍筋上绑扎钢筋，要搭设操作架，支设模板时，模板不得放在钢筋上。
8.3模板拆除及成品保护8.3.1模板在拆除过程中，应对混凝土的成品采取保护措施，既要保证混凝土外观不受损坏，还要保证模板不受损坏，在拆除过程中，不允许用撬棍、钎子在对混凝土表面进行直接凿砸，拆下的模板要认真清理，表面涂刷隔离剂，重复利用。
