PSA制氮机简介碳分子筛变压吸附(简称:PSA)制氮装置，是一种新型的空气分离的高新技术设备，以压缩空气为原料，碳分子筛为吸附剂，采用变压吸附流程制取氮气。
在常温常压下，利用空气中的氧和氮在碳分子筛表面的吸附量的差异及氧和氮在碳分子筛中的扩散速率不同,通过可编程序控制器控制气动阀的启闭，实现加压吸附、减压脱附的过程，完成氧、氮分离，得到所需纯度氮气，氮气的纯度和产气量可按照客户要求调节。
本公司生产的DFD系列普氮型制氮装置，氮气纯度为95%--99.999%，产气量为1Nm3 /h--3000Nm3 /h。
如果客户要求高纯度的氮气，则可以在DFD制氮装置后面配套我公司生产的加氢或加碳脱氧系列氮气纯化装置，纯度可以达到99.9999%，露点达到-70°C，氧含量为1ppm的高纯氮气。
PSA制氮机的特点、成本低：PSA先进工艺是一种简便的制氮方法，开机后几分钟产生氮气，能耗低，氮气成本远远低于深冷法空分制氮和市场上的液氮。
2、性能可靠：进口微电脑控制，全自动操作，无需要特别训练的操作人员，只需按下启动开关，就可自动运转，达到连续供气。
3、氮气纯度稳定：完全由仪表监控、显示，确保所需氮气纯度。
4、选用优质进口分子筛：具有吸附容量大，抗压性能强，使用寿命长等特点。
5、高品质的控制阀门：优质的进口专用气动阀门可以保证制氮设备可靠地运转。
6、雄厚的技术力量和优良的售后服务：现场安装只需管道和电源，专业技术人员指导和定期回访，从而保证设备稳定可靠、长期运行。
PSA制氮机的应用领域一．SMT行业应用充氮回流焊及波峰焊，用氮气可有效抑止焊锡的氧化,提高焊接润湿性，加快润湿速度减少锡球的产生，避免桥接，减少焊接缺陷，得到较好的焊接质量。
使用氮气纯度大于99.99或99.9%。
二．半导体硅行业应用半导体和集成电路制造过程的气氛保护，清洗，化学品回收等。
三．半导体封装行业应用用氮气封装、烧结、退火、还原、储存。

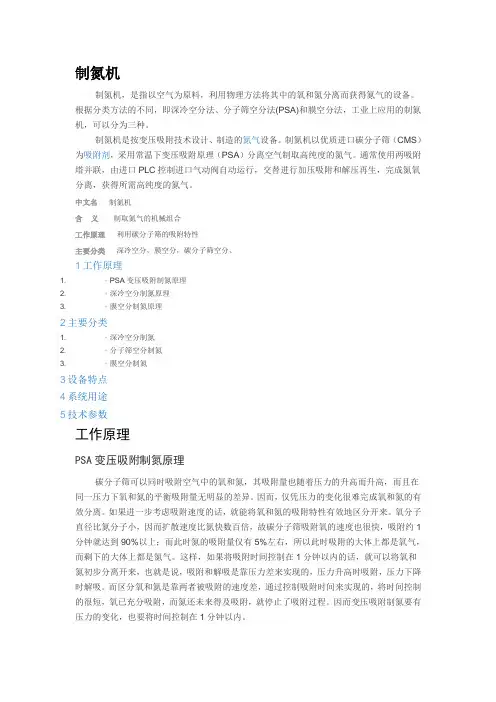

制氮机制氮机，是指以空气为原料，利用物理方法将其中的氧和氮分离而获得氮气的设备。
根据分类方法的不同，即深冷空分法、分子筛空分法(PSA)和膜空分法，工业上应用的制氮机，可以分为三种。
制氮机是按变压吸附技术设计、制造的氮气设备。
制氮机以优质进口碳分子筛（CMS）为吸附剂，采用常温下变压吸附原理（PSA）分离空气制取高纯度的氮气。
通常使用两吸附塔并联，由进口PLC控制进口气动阀自动运行，交替进行加压吸附和解压再生，完成氮氧分离，获得所需高纯度的氮气。
中文名制氮机含义制取氮气的机械组合工作原理利用碳分子筛的吸附特性主要分类深冷空分，膜空分，碳分子筛空分、1工作原理1. ▪ PSA变压吸附制氮原理2. ▪深冷空分制氮原理3. ▪膜空分制氮原理2主要分类1. ▪深冷空分制氮2. ▪分子筛空分制氮3. ▪膜空分制氮3设备特点4系统用途5技术参数工作原理PSA变压吸附制氮原理碳分子筛可以同时吸附空气中的氧和氮，其吸附量也随着压力的升高而升高，而且在同一压力下氧和氮的平衡吸附量无明显的差异。
因而，仅凭压力的变化很难完成氧和氮的有效分离。
如果进一步考虑吸附速度的话，就能将氧和氮的吸附特性有效地区分开来。
氧分子直径比氮分子小，因而扩散速度比氮快数百倍，故碳分子筛吸附氧的速度也很快，吸附约1分钟就达到90%以上；而此时氮的吸附量仅有5%左右，所以此时吸附的大体上都是氧气，而剩下的大体上都是氮气。
这样，如果将吸附时间控制在1分钟以内的话，就可以将氧和氮初步分离开来，也就是说，吸附和解吸是靠压力差来实现的，压力升高时吸附，压力下降时解吸。
而区分氧和氮是靠两者被吸附的速度差，通过控制吸附时间来实现的，将时间控制的很短，氧已充分吸附，而氮还未来得及吸附，就停止了吸附过程。
因而变压吸附制氮要有压力的变化，也要将时间控制在1分钟以内。
深冷空分制氮原理分子筛制氮机工艺流程图深冷制氮不仅可以生产氮气而且可以生产液氮，满意需要液氮的工艺要求，并且可在液氮贮槽内贮存，当出现氮气间断负荷或空分设备小修时，贮槽内的液氮进入汽化器被加热后，送入产品氮气管道满意工艺装置对氮气的需求。
CPT系列碳分子筛制氮机系统使用说明书供方公司：苏州开普气体设备有限公司工厂地址：苏州市吴中区临湖镇浦庄湖桥工业区电话/传真：*************/66538017邮箱E-mail：***************公司网址： http//全国服务热线：400-0159-114PSA制氮机操作说明1、开/关机顺序开机准备⑴所有的阀门应处于正确的开/关位置。
⑵检查各配套设备是否处于正常状态。
⑶电源是否在正常范围以内。
正常开机⑴开启电控柜的电源开关。
⑵供气：启动空压机或气源向制氮机供气并启动冷干机运行开关。
⑶开启球阀V102排污，然后关闭,接着开启活性碳过滤器阀门V108、V109或V110、V111。
⑷调节仪表气减压阀TV1，使仪表压力在0.4~0.6Mpa范围内，向仪表气支路供气。
⑸开启制氮机电控柜的运行开关，PLC上电启动，电磁阀按预定程序动作，气动阀也对应动作，制氮机进入运行过程。
⑹缓慢开启进气阀JV1，使吸附塔的压力表读数达到设定值。
⑺制氮机工作2~3个循环周期后，调节截止阀JV3，输出氮气到氮气储罐。
⑻调节减压阀TV3，使氮气储罐的氮气压力达到设定值。
⑼开启调节取样减压阀TV2，并调节面板上取样流量计的针形阀将氮气取样流量设为1~1.5L/min，氮分仪进行自动检测状态。
⑽开启截止阀JV4并缓慢开启球阀BV4或BV5，使流量计的读书达到本机设定值。
A.首先打开冷冻干燥机，起到预热的作用．Run 为其运行开关，打开即可！Stop为其停止开关．两个压力表分别为＂冷媒低压＂和＂冷媒高压＂压力指示，指针在绿颜色范围正常．B.打开空气出口开关C. 打开空气压缩机此为开关球阀，将其打开．电源进线此为空压机，开机前将其复位．１为起开机按钮，打开即可 O 为其停止按钮 此为流量计 流量控制阀门氮气取样口（此管与制氮机相联）空气储罐 过滤器氮气缓冲罐冷干机D.打开氮气机开关E.打开＂进气阀及出气阀门＂将其放空，其氮气纯度到99.9％后，再关闭排空阀（上述）停机步骤⑴关闭球阀BV4或BV5，停止供氮气。
