数模转换器工作原理
数模转换器工作原理:
数模转换器(DAC)是一种用于将数字信号转换成模拟信号的电子器件。
它通常由一个或多个数据寄存器、一个把数据寄存器中的数字信号转换成模拟信号的量化器、一个滤波器和一个出口放大器组成。
数模转换器的工作原理是:首先,从数据寄存器中读取数字信号,然后将这些数字信号输入到量化器中。
量化器根据输入的数字信号,利用反馈控制原理,将数字信号转换成相应模拟信号。
转换后的模拟信号,经过滤波器稳定,再经过出口放大器进行放大,最后得到所要求的模拟信号。
数模转换器的量化器是整个系统的核心部分,它是一种实现数字信号转换成模拟信号的硬件装置。
量化器的工作原理如下:首先,将输入的数字信号以一定的步长分割成几个区间,每个区间分别对应一个不同的模拟信号。
然后,将数字信号与量化器的比较电路中的参考电压进行比较,以确定数字信号所在的区间,并将相应的模拟信号输出。
最后,根据反馈控制原理,量化器会根据上一个输出模拟信号来调整参考电压,使输出模拟信号尽可能接近输入的数字信号。
量化器的输出模拟信号经过滤波器,滤波器的功能是消除量化器输出模拟信号中的噪声,使模拟信号稳定可靠。
滤波器的原理是:当输入模拟信号的频率超过滤波器的截止频率时,滤波器会把高频分量滤除,达到抑制噪声的目的。
最后,滤波后的模拟信号被输入到出口放大器中,出口放大器的功能是把低幅度的模拟信号放大到需要的等级,以便满足后续接收机的要求。
总之,数模转换器的工作原理是:读取数字信号 -> 进行量化 -> 滤波 -> 放大 -> 得到模拟信号。
它可以满足各种特定的需求,是一种高效、可靠的电子器件。
dac 的工作原理-回复DAC(数字模拟转换器)是一种电子设备,用于将数字信号转换为模拟信号。
它在现代电子系统中发挥着重要作用,常用于音频和视频设备、通信系统以及工业自动化等领域。
数字信号是由二进制代码表示的离散值,而模拟信号是连续的物理量。
因此,DAC的工作原理是将离散的数字值转换为连续的模拟信号,使得数字系统能够与模拟世界进行交互和通信。
DAC的主要构成部分包括数字输入接口、数字信号处理单元、数字模拟转换器和模拟输出接口。
数字输入接口负责接收来自数字系统的二进制代码,通常使用并行或串行接口进行数据输入。
数字信号处理单元则对输入数据进行处理和调整,以满足特定的转换要求。
数字模拟转换器是DAC中最核心的部分,它将数字信号转换为等效的模拟信号。
常见的数字模拟转换器包括R-2R网络、串行进行类逼近转换器(Successive Approximation Converter,简称SAC)、Delta-Sigma转换器和片上数字模拟转换器(Integrated Circuit DAC,简称IC DAC)等。
R-2R网络是一种经典的数模转换电路,它由一系列的电阻组成。
其中,每个电阻可以被看作是一个权重,决定了其对最终输出的贡献。
数字信号中的每一位都与对应的电阻连接,通过开关控制电流的流向,进而调整输出电压。
通过一系列的开关操作,R-2R网络可以实现对数字信号的精确转换。
但是,这种转换器的精度受到电阻匹配误差和开关导通误差的影响。
SAC是一种逐次逼近的转换器,它通过不断比较与参考电压的大小,逐位逼近输入数字信号。
SAC包括一个比较器、一个数学逻辑器件和一串电阻网络。
数学逻辑器件根据比较结果产生一个位决策信号,进而调整电阻网络的参考电压值,以逐渐逼近输入信号。
通过多轮的比较和逼近,SAC可以达到较高的转换精度,但其转换速度较慢。
Delta-Sigma转换器是一种高精度的DAC,广泛应用于音频领域。
它通过频率和幅度调制的方式,将低精度的比特流转换为高分辨率的模拟信号。

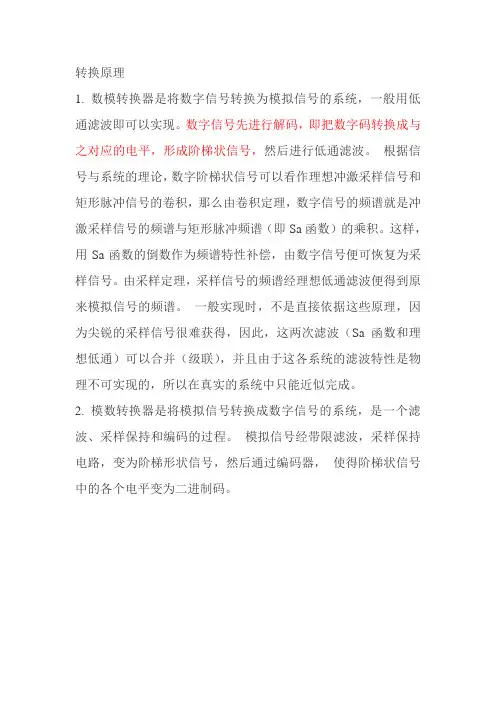

转换原理
1. 数模转换器是将数字信号转换为模拟信号的系统,一般用低通滤波即可以实现。
数字信号先进行解码,即把数字码转换成与之对应的电平,形成阶梯状信号,然后进行低通滤波。
根据信号与系统的理论,数字阶梯状信号可以看作理想冲激采样信号和矩形脉冲信号的卷积,那么由卷积定理,数字信号的频谱就是冲激采样信号的频谱与矩形脉冲频谱(即Sa函数)的乘积。
这样,用Sa函数的倒数作为频谱特性补偿,由数字信号便可恢复为采样信号。
由采样定理,采样信号的频谱经理想低通滤波便得到原来模拟信号的频谱。
一般实现时,不是直接依据这些原理,因为尖锐的采样信号很难获得,因此,这两次滤波(Sa函数和理想低通)可以合并(级联),并且由于这各系统的滤波特性是物理不可实现的,所以在真实的系统中只能近似完成。
2. 模数转换器是将模拟信号转换成数字信号的系统,是一个滤波、采样保持和编码的过程。
模拟信号经带限滤波,采样保持电路,变为阶梯形状信号,然后通过编码器,使得阶梯状信号中的各个电平变为二进制码。
模数和数模转换器(ADC和DAC)工作原理为了能够使用数字电路处理模拟信号,必须把模拟信号转化成相应的数字信号,方能送入数字系统进行处理.同时也要把处理后得到的数字信号在转换成相应的模拟信号,作为最后的输出.我们把前一种从模拟信号到数字信号的转换叫做模-数转换,或简称A/D;把后一种从数字信号到模拟信号的转换叫做数-模转换,或简称D/A.同时把A/D或D/A 转换的电路叫做模数转换器(简称ADC)或数模转换器(简称DAC)主要分成以下几个部分:1、取样:取样(也称采样)是将时间上连续变化的信号,转换为时间上离散的信号,即将时间上连续变化的模拟量转换为一系列等间隔的脉冲,脉冲的幅度取决于输入模拟量。
2、保持:模拟信号经采样后,得到一系列样值脉冲。
采样脉冲宽度一般是很短暂的,在下一个采样脉冲到来之前,应暂时保持所取得的样值脉冲幅度,以便进行转换。
因此,在取样电路之后须加保持电路。
3、量化:将采样后的样值电平归化到与之接近的离散电平上,这个过程称为量化。
4、编码:把量化的结果用代码表示出来,称为编码。
这些代码就是A/D转换的输出结果。
模拟信号数字化需要注意两个问题:①每秒钟需要采集多少个信号样本,也就是采样频率(fs)是多少,②每个信号样本的比特数b/s(bit per sample)应该是多少,也就是量化精度。
根据奈奎斯特理论(Nyquist theory),采样频率的高低是由模拟信号本身的最高频率决定的。
奈奎斯特理论指出,采样频率不应低于模拟信号最高频率的两倍,这样就能把以数字表达的信号还原成原来的信号,这叫做无损数字化(lossless digitization)。
采样定律用公式表示为fs ≥ 2f或者T s ≤ T/2其中f为被采样信号的最高频率,T为被采样信号的最低周期,fs 称为采样频率,Ts为采样间隔。
如下图,图中的正弦曲线代表原始音频曲线;填了颜色的方格代表采样后得到的结果,二者越吻合说明采样结果越好。

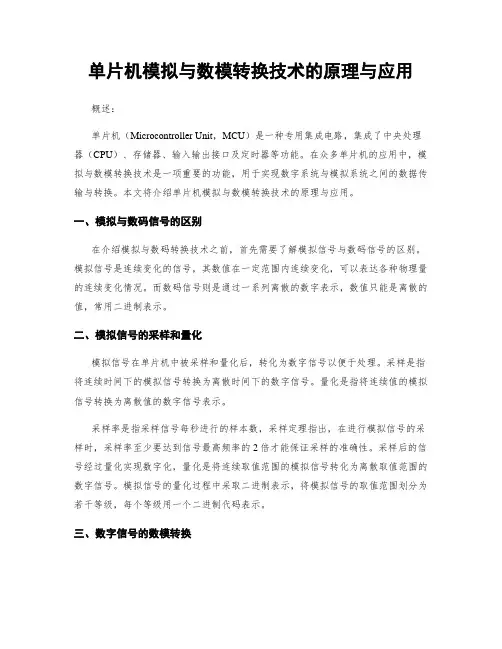

单片机模拟与数模转换技术的原理与应用概述:单片机(Microcontroller Unit,MCU)是一种专用集成电路,集成了中央处理器(CPU)、存储器、输入输出接口及定时器等功能。
在众多单片机的应用中,模拟与数模转换技术是一项重要的功能,用于实现数字系统与模拟系统之间的数据传输与转换。
本文将介绍单片机模拟与数模转换技术的原理与应用。
一、模拟与数码信号的区别在介绍模拟与数码转换技术之前,首先需要了解模拟信号与数码信号的区别。
模拟信号是连续变化的信号,其数值在一定范围内连续变化,可以表达各种物理量的连续变化情况。
而数码信号则是通过一系列离散的数字表示,数值只能是离散的值,常用二进制表示。
二、模拟信号的采样和量化模拟信号在单片机中被采样和量化后,转化为数字信号以便于处理。
采样是指将连续时间下的模拟信号转换为离散时间下的数字信号。
量化是指将连续值的模拟信号转换为离散值的数字信号表示。
采样率是指采样信号每秒进行的样本数,采样定理指出,在进行模拟信号的采样时,采样率至少要达到信号最高频率的2倍才能保证采样的准确性。
采样后的信号经过量化实现数字化,量化是将连续取值范围的模拟信号转化为离散取值范围的数字信号。
模拟信号的量化过程中采取二进制表示,将模拟信号的取值范围划分为若干等级,每个等级用一个二进制代码表示。
三、数字信号的数模转换在单片机中,数字信号需要经过数模转换器(D/A)将其转换为模拟信号以供模拟电路使用。
数模转换器是将数字信号按照一定方法转换为模拟信号的装置。
常见的数模转换器有串行式D/A转换器、并行式D/A转换器、脉冲式D/A转换器等。
串行式D/A转换器将数字信号按位串行输出,并通过一定的模拟电路得到模拟信号输出。
并行式D/A转换器将数字信号同时按位并行输出,通过各个位的输出电平和模拟电路实现模拟信号输出。
脉冲式D/A转换器则通过脉冲宽度或脉冲次数来表示模拟电压。
四、单片机模拟与数模转换技术的应用1. 温度检测与控制单片机模拟与数模转换技术可以用于温度检测与控制系统中。
模数转换器及其应用领域研究模数转换器(ADC)是将模拟信号转换为数字信号的电路,适用于许多应用领域。
随着科技的发展,模数转换器已经成为一种必不可少的设备,其应用领域不断扩大并深入。
本文将介绍模数转换器的原理、分类、特点以及主要应用领域。
一、模数转换器的原理模数转换器的原理是利用了电压比较器及电荷积累原理。
电荷积累原理指利用电容器容量大小相同,电压不同,从而将一定时间内流过的电荷量从不同电容器充入到相同容量的电容器,使其电压也不同的原理。
二、模数转换器的分类1、按照转换方式分类(1)逐次逼近型ADC:通过反馈作用,不断逼近输入信号,直至输出的数字量满足一定的条件。
(2)闸流型ADC:利用比较器并加以锁存电路将模拟信号转换为逻辑信号,以实现数字化。
(3)逐段线性型ADC:分段处理调整电压大小,将模拟信号转换为数字量。
2、按照采样方式分类(1)突发采样型:采用瞬间采样器,仪器自动进行断续检测,得出瞬时值。
该种方式广泛应用于医学、工业测量等领域。
(2)持续采样型:持续不断地对信号进行采样,周期性地转换模拟信号,以得到数字量。
三、模数转换器的特点1、强鲁棒性:由于模数转换器本身就是一种电子元器件,其本身性能、稳定性、耐受强度等均较好。
2、高度集成:模数转换器内部存在大量电子元器件,但其工作原理非常复杂,只通过一个芯片就可以实现。
3、准确性高:ADC转换速率快,不受客观环境的影响,具有精度高、稳定性好、抗干扰能力强等优点。
四、模数转换器的应用领域1、传感器测量领域:模数转换器可以将被测的一些出入量转化为数字量,实现高精度、实时监测。
2、工业控制领域:ADC可以对系统的各种参数进行检测和控制,用来进行自适应控制等。
3、医疗领域:ADC可以将人体需要测量的各种体征检测并转化为数字量,为医生提供精确诊断依据。
4、物联网领域:模数转换器可以将传感器监测到的各种数据进行数字量转换,并进行分析,实现物联网设备的数据采集。

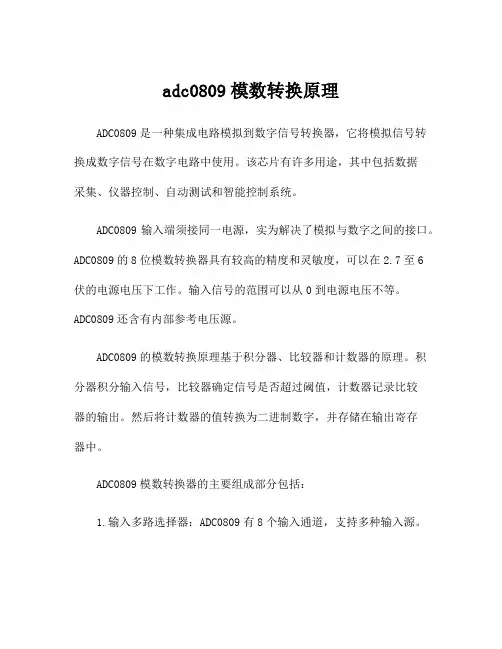

adc0809模数转换原理ADC0809是一种集成电路模拟到数字信号转换器,它将模拟信号转换成数字信号在数字电路中使用。
该芯片有许多用途,其中包括数据采集、仪器控制、自动测试和智能控制系统。
ADC0809输入端须接同一电源,实为解决了模拟与数字之间的接口。
ADC0809的8位模数转换器具有较高的精度和灵敏度,可以在2.7至6伏的电源电压下工作。
输入信号的范围可以从0到电源电压不等。
ADC0809还含有内部参考电压源。
ADC0809的模数转换原理基于积分器、比较器和计数器的原理。
积分器积分输入信号,比较器确定信号是否超过阈值,计数器记录比较器的输出。
然后将计数器的值转换为二进制数字,并存储在输出寄存器中。
ADC0809模数转换器的主要组成部分包括:1.输入多路选择器:ADC0809有8个输入通道,支持多种输入源。
2.输入样本保持电路:保持电路的作用是捕捉输入信号值并在采样期间保持该值不变。
它还允许单一转换器采样多个通道。
3.模数转换器:使用积分器、计数器和比较器将输入模拟信号转换为数字信号,并存储在输出寄存器中。
4.内部参考电压源:提供比较器引脚的基准电压。
5.输出寄存器:将数字输出存储在寄存器中,以便在需要时读取。
ADC0809的模数转换速度是由时钟信号控制的,时钟信号从外部提供。
增加时钟信号的速度可以提高ADC转换的速度,但是会降低其精度。
ADC0809的模数转换具有高精度和稳定性。
它的输出信号是二进制代码,在数字电路中可以直接使用。
此外,ADC0809的应用还需要提供一个数量适当的电容来滤除输入信号的高频噪声。
这个电容通常为盆式电容,它可以过滤高频噪声,从而提高ADC的精度。
总之,ADC0809是一种常用的模数转换器,可以将模拟信号转换成数字信号,并在数字电路中使用。
它主要由输入多路选择器、输入样本保持电路、模数转换器、内部参考电压源和输出寄存器等组成。
ADC0809的模数转换速度是由时钟信号控制的,其输出信号是二进制代码,在数字电路中可以直接使用。
电路中的数模转换器与模数转换器电子设备在现代社会中扮演着重要的角色,而电路则是电子设备的基础。
在电路中,数模转换器和模数转换器是两种常见的组件,它们在数字信号和模拟信号之间起着桥梁的作用。
本文将就数模转换器和模数转换器进行探讨。
一、数模转换器数模转换器(DAC)是将数字信号转换为模拟信号的装置。
在电子设备中,数字信号通常是通过二进制编码来表示的,而模拟信号是连续变化的。
数模转换器的作用就是将数字信号转化为与之对应的模拟信号。
数模转换器通常由数字信号输入端、模拟信号输出端和控制端组成。
其中,数字信号输入端接收来自计算机或其他数字设备的二进制编码信号,而控制端可以进行精确的调节和控制。
通过内部的数学运算和电流输出,数模转换器能够将离散的数字信号转换为连续的模拟信号。
数模转换器在各个领域中都得到了广泛的应用。
在音频设备中,数模转换器能够将数字音频信号转换为模拟音频信号,使得人们能够用耳朵听到音乐。
在通信设备中,数模转换器则起到将数字信号转换为模拟信号的作用,使信息能够在物理媒介上传输。
二、模数转换器模数转换器(ADC)则是将模拟信号转换为数字信号的装置。
在电子设备中,模拟信号是连续变化的,而数字信号是离散的。
模数转换器的作用就是将模拟信号转化为与之对应的数字信号。
与数模转换器类似,模数转换器通常由模拟信号输入端、数字信号输出端和控制端组成。
模拟信号输入端接收来自传感器或其他模拟设备的信号,而控制端则用于对转换过程进行调节和控制。
通过内部的采样和量化处理,模数转换器能够将连续的模拟信号转换为离散的数字信号。
模数转换器同样在各个领域中发挥着重要作用。
在测量仪器中,模数转换器能够将模拟信号转换为数字信号,使得数据能够被处理和分析。
在自动控制系统中,模数转换器则起到将模拟输入转换为数字输入的作用,使得系统能够进行数字化的操作。
结语数模转换器和模数转换器在电子设备中起到了桥梁的作用,将数字信号和模拟信号进行转化。
集成电路数模转换器的原理及作用
集成电路数模转换器都是二进制输入的,而用运放构成的数模转换器
则不受数制和位数的限制。它运用了运放的反相加法器原理,如图1所示。
当运放的增益足够高时,其反相输入端为虚地,其输出电压v0由下
式决定:
当VI=V2=V3=V4=V时。如果令Rl=,则Vo=-V(1+2+4+8),构成
的是二进制数模转换器。当然,电阻个数还可增加,以构成更多位的转换器。
如增加电阻:
(10+20+40+80)],便可构成两位十进制BCD码数模转换器。其实,
