龙源期刊网
ESB技术在MES系统中运用的重要性研究
作者：徐荣照 洪中华 沈立东 邹欣延 赵旭 粟源 刘洋博
来源：《科学与信息化》2019年第06期
摘 要 MES（Manufacturing Execution System，生产制造执行系统）是集团推进企业信息化建设的重要系统，依靠现代信息技术实现生产智能化，提升生产过程柔性化。ESB是工厂各执行系统与MES系统间集成的重要手段，其通信方式与传统的编程对接相比具有灵活可变、即插即用等诸多优点，但是其实施难度大，主要体现在标准统一管理方面。
关键词 MES；ESB；系统集成
1 ESB概述
ESB是传统中间件技术与XML、WEB结合的产物，提供了网络中最基本的连接中枢。它可以消除应用间的技术差异，让不同应用服务器协调配合。从功能上看，ESB提供了事件驱动和文档导向的处理模式，以及分布式的运行管理机制，它支持基于内容的路由和过滤，具备了复杂数据的传输能力，并可以提供一系列的标准接口[1]。
2 ESB的核心架构
ESB的核心架构分为三个组件或子系统，即偏开发态的设计器，偏运行态的ESB核心引擎和SOA治理管控平台三个方面的内容。以上三者组合和集成形成一款完整的ESB服务总线产品[2]。
首先对于ESB总线引擎是一个完全相对独立的内容，即常说的ESB的Server端，一个完整的ESB引擎一般都有集成消息中间件的能力。类似ServiceMix的ESB可以看到核心是基于OSGI运行框架下的ActiveMQ+CXF组件来实现基础核心功能。没有设计器和管控平台，引擎也可以独立部署和运行，即可以自己写代码或写配置文件，将开发好的服务包部署到ESB引擎环境里面。
一个ESB引擎本身也需要部署在application server里面，即引擎可以部署在类似weblogic，jboss或tomcat等各种中间件容器中。而对于很多开源的ESB可以看到引擎本身已经集成了更加轻量的Jetty作为服务运行容器。
关于ESB（企业服务总线）
⼀.什么是ESB
ESB是Enterprise Service Bus的简称，中⽂翻译为企业服务总线，企业服务总线是⼀个实现系统间集成和互联互通的重要技术架构，可以理解为是⼀种消息和服务集成的中间件平台。
⼆.ESB解决了什么问题以及什么是HSB
ESB主要是为了解决多个应⽤系统互联所⾯临的的复杂性，减低集成和维护成本。
举个例⼦，⽐如我们的医疗业务系统都知道分为很多个系统，包括HIS、LIS、EMR等等。
如果这些业务系统是由多个商家做的，可能会有构建语⾔不同、通信协议不同、数据传输格式不同等问题，那么如何把这些系统⽤⼀条线串起来呢？就是⽤ESB；
还有我们医疗从业者、患者、管理⼈员等可以通过多个渠道访问后台系统，⽐如浏览器的portal,移动设备等；
还有⼀些特殊的医疗业务应⽤系统，⽐如双向会诊、远程会诊、业务协同等等，即实现了ESB的基本特点，⼜满⾜医疗卫⽣⾏业的特定需求的ESB，叫做健康服务总线（Health Service Bus，HSB）。ESB为了解决刚才说的问题，就需要保证多个应⽤系统的服务接⼊，协议转换，提供可靠的消息传输，数据格式转换，基于内容路由等功能。
有⼈可能会有疑问，应⽤A发送消息给ESB，ESB再将消息转换给应⽤B，那么应⽤A直接通过SOAP协议发送给B，效率不是应该更⾼吗？
⽽且如果这些IT系统都在⼀个⽹络中，提供的WebService都在统⼀命名空间下，就可以相互通信，为什么还要加上这⼀层？有两点需要考虑。
（1）点对点做服务的时候，通常需要考虑⽇志记录，服务访问安全、传输安全、数据安全、路由分发等⼀系列问题，⽽这些完全可以统⼀管理，统⼀验证，灵活配置；
如果应⽤A调⽤了应⽤B，在调⽤了应⽤C等具有逻辑流程的调⽤时，还可以在ESB上实现流程引擎；
（2）ESB是⼀个中间件平台，包含了消息中间件的全部功能，有异步消息处理机制，可以实现业务系统之间真正的松耦合的结构。

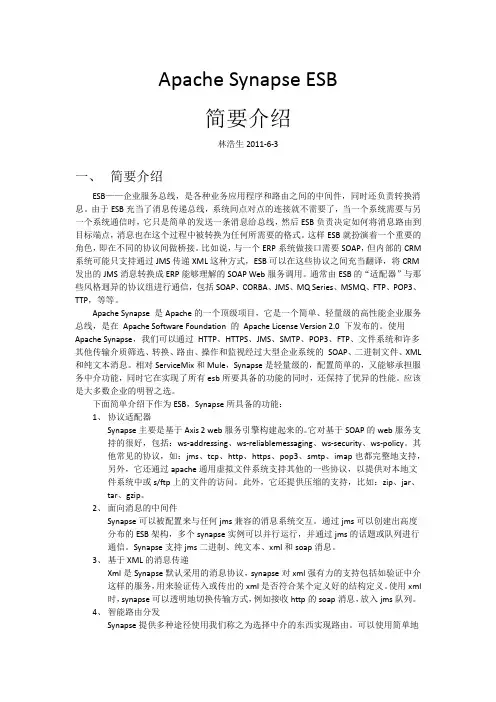

Apache Synapse ESB
简要介绍
林浩生2011-6-3
一、 简要介绍
ESB——企业服务总线，是各种业务应用程序和路由之间的中间件，同时还负责转换消息。由于ESB充当了消息传递总线，系统间点对点的连接就不需要了，当一个系统需要与另一个系统通信时，它只是简单的发送一条消息给总线，然后ESB负责决定如何将消息路由到目标端点，消息也在这个过程中被转换为任何所需要的格式。这样ESB就扮演着一个重要的角色，即在不同的协议间做桥接。比如说，与一个ERP系统做接口需要SOAP，但内部的CRM系统可能只支持通过JMS传递XML这种方式，ESB可以在这些协议之间充当翻译，将CRM发出的JMS消息转换成ERP能够理解的SOAP Web服务调用。通常由ESB的“适配器”与那些风格迥异的协议组进行通信，包括SOAP、CORBA、JMS、MQ Series、MSMQ、FTP、POP3、TTP，等等。
Apache Synapse 是Apache的一个顶级项目，它是一个简单、轻量级的高性能企业服务总线，是在 Apache Software Foundation 的 Apache License Version 2.0 下发布的。使用
Apache Synapse，我们可以通过 HTTP、HTTPS、JMS、SMTP、POP3、FTP、文件系统和许多其他传输介质筛选、转换、路由、操作和监视经过大型企业系统的 SOAP、二进制文件、XML
和纯文本消息。相对ServiceMix和Mule，Synapse是轻量级的，配置简单的，又能够承担服务中介功能，同时它在实现了所有esb所要具备的功能的同时，还保持了优异的性能。应该是大多数企业的明智之选。
下面简单介绍下作为ESB，Synapse所具备的功能：
1、 协议适配器
Synapse主要是基于Axis 2 web服务引擎构建起来的。它对基于SOAP的web服务支持的很好，包括：ws-addressing、ws-reliablemessaging、ws-security、ws-policy。其他常见的协议，如：jms、tcp、http、https、pop3、smtp、imap也都完整地支持，另外，它还通过apache通用虚拟文件系统支持其他的一些协议，以提供对本地文件系统中或s/ftp上的文件的访问。此外，它还提供压缩的支持，比如：zip、jar、tar、gzip。
MULE_ESB部署手册
美国赛特斯网络科技（南京）有限责任公司
赛特斯网络科技有限公司
2 1 说明
本文档适合的阅读对象为刚接触ESB项目研发人员需要了解ESB产品部署的测试人员。通过阅读本文档，测试及FAE人员能够初步掌握ESB的部署方法。
2 Linux安装配置MULE_ESB环境
2.1 JDK安装配置（可视具体情况而定）
推荐使用的JDK版本为JDK1.6.0_24。
将jdk-6u24-linux-i586.bin放到/usr/java下
修改jdk-6u24-linux-i586.bin文件权限，具有可执行权限
Chmod 777 jdk-6u24-linux-i586.bin
执行该文件：./ jdk-6u24-linux-i586.bin
添加环境变量：
进入profile文件vi /etc/profile
在profile中最后添加如下内容：
export JAVA_HOME=/usr/java/jdk1.6.0_24
export PATH=$JAVA_HOME/bin:$PATH
执行source命令
[root@localhost plugins]# source /etc/profile
查看系统中java启动是否正确，注意这个和环境变量：
[root@localhost java]# java -version
java version "1.6.0_24"
Java(TM) SE Runtime Environment (build 1.6.0_24-b07)
Java HotSpot(TM) 64-Bit Server VM (build 19.1-b02, mixed mode)
如果出现上面的内容，则表示SUN JDK安装成功
2.2 MULE安装配置（可视具体情况而定）
