电表校准实验报告

实验四 电表的改装和校准

实验目的

1．掌握电表扩大量程的原理和方法；

2．能够对电表进行改装和校正；

3．理解电表准确度等级的含义。

实验仪器：

微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：

常用的直流电流表和直流电压表都有一个共同部分，即表头。表头通常是磁电式微安表。根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一 将微安表改装成电流表

微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。扩大量程的方法是在微安表的两端并联一分流电阻RS。如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，

（I - Ig）RS= IgRg

RS=gggIIRI

设n = I /Ig, 则

RS=1nRg (1) 由上式可见，要想将微安表的量程扩大原来量程的n倍，那么只须在表头上并联一个分流电阻，其电阻值为RS=1nRg 。

图1 图2

二 将微安表改装成电压表

我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。

设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，

Ig(Rg+ RH)=U

实 验 报 告

实验名称 电表的改装与校准 实验时间 2011年12月 5日

姓 名 班 级 学 号 指导教师 报告批改教师 实验报告成绩

物电

【实验目的】

1、 掌握电流表和电压表的改装方法。

2、 学会校准电流表和电压表。

3、学习欧姆表的设计与制作。

【实验仪器】

DH4508型电表改装与校准试验仪、ZX21电阻箱

【实验原理】

1、 微安表改装成电流表

微安表并联分流电阻，使被测电流大部分从分流电阻流过，表头仍保持原来允许通过的最大电流。

并联分流电阻大小

2、微安表改装成电压表

微安表串联分压电阻，使大部分电压降落在串联的分压电阻上，而微安表上的电压降仍不超过原来的电压量程。

串联分压电阻大小

3、 电表标称误差和校正

使被校电表与标准电表同时测量一定的电流（电压），看其指示值与相应的标准值相符的程度。校准的结果得到电表各个刻度的绝对误差。选取其中最大的绝对误差除以量程，即得该电表的标称误差。

【实验内容】

1、将量程为100μA的电流计扩程为5mA电流表

（1)记录电流计参数，计算分流电阻阻值，数据填入表1中.用电阻箱作RP,与待改装的电流计并联构成量程为5mA的电流表。

（2）连接电路，校正扩大量程后的电流表。应先调准零点,再校准量程(满刻度点)，然后校正标有标度值的点。

校准量程时，若实际量程与设计量程有差异,可稍调RP.

校正刻度时,使电流单调上升和单调下降各一次，将标准表两次读数的平均值作为IS，计算各校正点校正值。

（3)以被校表的指示值Ixi为横坐标，以校正值ΔIi为纵坐标，在坐标纸上作出校正曲线。数据填入表2中。 （4）求出改装电流表的标称误差。

3、将量程为100μA的电流计改装为量程1V的电压表

（1）计算扩程电阻的阻值数据填入表3中。

(2）校正电压表.与校准电流表的方法相似。数据填入表4中.

电表改装与校准实验报告

电表改装与校准实验报告

引言：

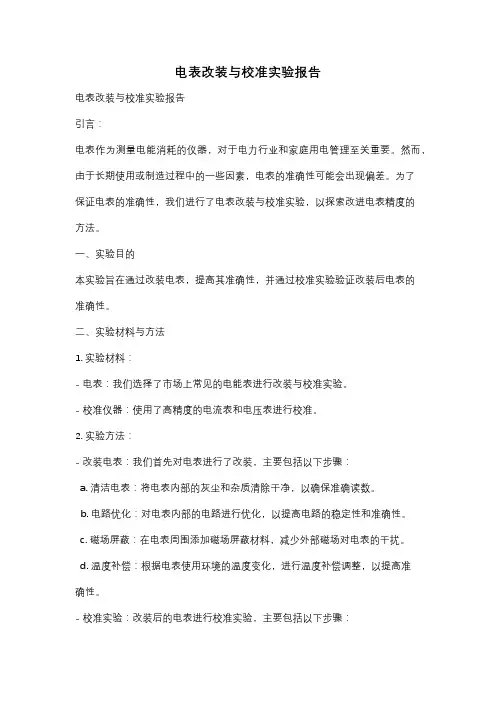

电表作为测量电能消耗的仪器，对于电力行业和家庭用电管理至关重要。然而，由于长期使用或制造过程中的一些因素，电表的准确性可能会出现偏差。为了保证电表的准确性，我们进行了电表改装与校准实验，以探索改进电表精度的方法。

一、实验目的

本实验旨在通过改装电表，提高其准确性，并通过校准实验验证改装后电表的准确性。

二、实验材料与方法

1. 实验材料：

- 电表：我们选择了市场上常见的电能表进行改装与校准实验。

- 校准仪器：使用了高精度的电流表和电压表进行校准。

2. 实验方法：

- 改装电表：我们首先对电表进行了改装，主要包括以下步骤：

a. 清洁电表：将电表内部的灰尘和杂质清除干净，以确保准确读数。

b. 电路优化：对电表内部的电路进行优化，以提高电路的稳定性和准确性。

c. 磁场屏蔽：在电表周围添加磁场屏蔽材料，减少外部磁场对电表的干扰。

d. 温度补偿：根据电表使用环境的温度变化，进行温度补偿调整，以提高准确性。

- 校准实验：改装后的电表进行校准实验，主要包括以下步骤： a. 电流校准：通过将已知电流通过电表，并与高精度电流表进行对比，以确定电表的误差。

b. 电压校准：通过将已知电压输入电表，并与高精度电压表进行对比，以确定电表的误差。

c. 功率因数校准：通过将已知功率因数的负载连接到电表上，并与高精度功率因数表进行对比，以确定电表的误差。

三、实验结果与分析

经过改装和校准实验后，我们得到了以下结果：

1. 改装电表的准确性得到了显著提升。在校准实验中，与高精度仪器对比后，改装电表的误差范围在允许范围内。

2. 温度补偿的应用对电表的准确性有重要影响。通过对电表进行温度补偿调整，可以有效减少温度变化对电表读数的影响。

3. 磁场屏蔽的改进可以减少外部磁场对电表的干扰，提高电表的准确性。

四、实验结论

通过电表改装与校准实验，我们得出以下结论：

电表的改装与校正实验报告

实验报告格式：

电表的改装与校正实验报告

实验目的：

1.掌握电表使用方法，了解电表组成和工作原理。

2.通过改装电表，了解电表的构造以及材料的作用，并探究改装电表的优越性。

3.学习电表的校正方法，提高电表的精度。

实验器材：

1.电表、变压器、电源线等。

2.万用表。

3.实验箱、万用电表、数据记录表等。

实验步骤：

1.首先进行电表的改装，根据电表的结构和原理，拆下电表上的表盘和螺丝，将能量储存体系增设附加材料和卡片以达到增强电表精度的效果。

2.建立电路，连接电表和变压器，并加入电源线，然后将电表连接到万用表上，记录下电压、电流等指标。

3.根据实验数据，依据电表的表盘刻度进行校验，确保电表的准确度。

实验结果：

通过记录的实验数据，我们发现电表的精度得到了明显提高，同时也得到了实证。经过校准，电表达到了理论值，能够更好的实现真实用电量的测定。

实验结论：

1.电表通过改装，可以更好的实现电量的精准测量。拓展电表的功能和性能。

2.常规的电表校准可以通过使用万用表进行计算，提高电表的准确度。

3.电表的操作方法非常重要。在日常使用中，应注意电表的摆放位置和连接线路等细节。

总之，本次实验通过对电表的改装和校准，探究了电表工作原理和制作方法，丰富了我们的电学知识储备，也提高了操作实验能力。
