磨光机除尘风道施工方案

第1篇

一、项目背景

随着我国工业的快速发展，大气污染问题日益严重。电除尘器作为一种高效的除尘设备，广泛应用于电力、化工、冶金、建材等行业。为了改善我国大气环境质量，提高企业生产效率，本项目拟在某企业建设一套电除尘器。为确保工程顺利进行，特制定本施工方案。

二、工程概况

1. 项目名称：某企业电除尘器安装工程

2. 项目地点：某企业生产车间

3. 项目规模：电除尘器处理风量为20000m³/h，除尘效率≥99%

4. 主要设备：电除尘器本体、电源系统、控制系统、电气设备、管道及支架等

5. 工程工期：60天

三、施工准备

1. 组织准备

（1）成立项目施工领导小组，明确各成员职责。

（2）组织施工人员进行技术培训，确保施工人员掌握电除尘器安装、调试、维护等相关知识。

（3）配备必要的施工设备和工具。

2. 技术准备

（1）熟悉电除尘器的设计图纸、设备说明书和相关技术规范。

（2）编制施工方案，明确施工工艺、质量控制措施和进度安排。

（3）编制施工组织设计，明确施工顺序、资源配置和施工方法。

3. 材料准备

（1）根据工程需求，采购合格的电除尘器本体、电源系统、控制系统、电气设备、管道及支架等材料。 （2）对材料进行检验，确保材料质量符合要求。

4. 施工现场准备

（1）平整施工场地，设置临时设施，如办公室、仓库、施工现场等。

（2）做好施工现场的排水、供电、通讯等工作。

（3）对施工现场进行安全防护，设置警示标志。

四、施工工艺

1. 施工顺序

（1）现场基础施工

（2）电除尘器本体安装

（3）电源系统安装

（4）控制系统安装

（5）电气设备安装

（6）管道及支架安装

（7）调试与试运行

2. 施工工艺

（1）现场基础施工

根据设计图纸，进行基础施工，确保基础尺寸、标高、平整度等符合要求。

（2）电除尘器本体安装

1）将电除尘器本体运至施工现场，按照设计要求进行吊装。

2）调整电除尘器本体水平度，确保水平度符合要求。

集中除尘方案

第1篇

集中除尘方案

一、项目背景

随着工业生产的发展，粉尘污染问题日益严重，对作业环境和员工的健康构成严重威胁。为响应国家环保政策，提高生产环境质量，保障员工健康，制定集中除尘方案势在必行。

二、项目目标

1. 降低粉尘浓度，改善作业环境。

2. 减少粉尘对员工健康的危害。

3. 符合国家环保政策，实现绿色生产。

三、方案设计

1. 除尘设备选型

根据生产现场的具体情况，选择合适的除尘设备。本方案推荐采用布袋除尘器，其具有除尘效率高、运行稳定、维护简便等优点。

2. 除尘系统设计

（1）风量计算

根据作业现场的空间大小、生产设备数量、粉尘产生量等因素，计算除尘系统的风量。

（2）管道布局

合理设计管道布局，确保风量分配均匀，降低系统阻力和能耗。 （3）吸气口设置

在粉尘产生源附近设置吸气口，确保粉尘能有效被捕集。

3. 除尘设备布置

（1）设备选址

根据现场条件，选择合适的位置布置除尘设备，便于操作和维护。

（2）设备安装

按照设备厂家提供的安装图纸和技术要求进行安装，确保设备正常运行。

4. 电气控制系统

（1）电气设计

根据除尘系统的需求，设计电气控制系统，包括电源、配电、控制等部分。

（2）控制系统

采用自动化控制系统，实现对除尘设备的远程监控、自动调节和故障报警等功能。

四、实施步骤

1. 深入现场，了解粉尘产生情况和作业环境。

2. 根据实际情况，制定详细的除尘方案。

3. 采购、安装除尘设备，并进行调试。

4. 对操作人员进行培训，确保其能熟练操作和维护设备。

5. 投入运行，监测除尘效果，并根据实际情况进行调整。

6. 定期对除尘设备进行检查、维护，确保其长期稳定运行。

五、环保与安全

1. 严格按照国家环保政策和相关法律法规进行设计和施工。 2. 选用环保型除尘设备，确保排放达到国家排放标准。

3. 加强对操作人员的培训，提高安全意识，防止事故发生。

除尘器安装施工方案

1. 引言

本文档旨在提供除尘器安装施工方案的相关信息，包括施工准备工作、安装流程、关键注意事项等内容。除尘器是工业生产过程中常见的设备，在处理粉尘和废气方面发挥着重要作用。正确安装和使用除尘器对于保障生产环境的清洁和员工的健康至关重要。

2. 施工准备

在进行除尘器安装之前，需要进行以下准备工作：

• 安全检查：确保施工区域安全，检查电路和电气设备是否符合安全标准，确定是否需要采取特殊措施保护现有设备。

• 实地调研：确认安装位置，包括确定除尘器的放置点、进出口位置、排放管道等。 • 材料准备：准备好所需的安装材料，包括除尘器本体、管道、法兰、密封材料等。

• 施工计划：制定施工计划，明确施工流程、工期和人员安排。

3. 安装流程

安装除尘器的具体流程如下：

步骤一：准备工作

1. 清理施工区域，确保周围环境整洁。

2. 检查除尘器和配件是否完好，排除缺陷或损坏的部分。

步骤二：安装除尘器

1. 将除尘器放置在预定位置，确保与周围设备和管道的连接处畅通无阻。

2. 参照除尘器的安装图纸，进行法兰连接和固定。

3. 检查连接处是否牢固，并使用螺栓和密封材料加固。 步骤三：安装管道系统

1. 根据工艺要求，连接进出口管道到除尘器上。

2. 确保管道连接处密封良好，以避免粉尘泄漏。

3. 检查管道系统的支架和固定装置是否牢固可靠。

步骤四：接通电源

1. 根据电气图纸进行电气接线。

2. 检查电气连接是否正确，确保接线牢固可靠。

3. 进行电气设备的接地工作，提高设备的安全性。

4. 注意事项

在除尘器安装过程中，需要注意以下事项：

• 安全第一：施工人员应当严格遵守安全操作规程，佩戴防护装备，避免发生安全事故。 • 施工质量：保证施工质量，检查连接处是否牢固，管道是否畅通，确保除尘器正常运行。

• 环保要求：严格遵守环保要求，确保除尘器安装后的废气排放符合标准。

• 测试运行：在完成除尘器安装后，进行测试运行，并对设备进行检查和调试，确保其正常运行。

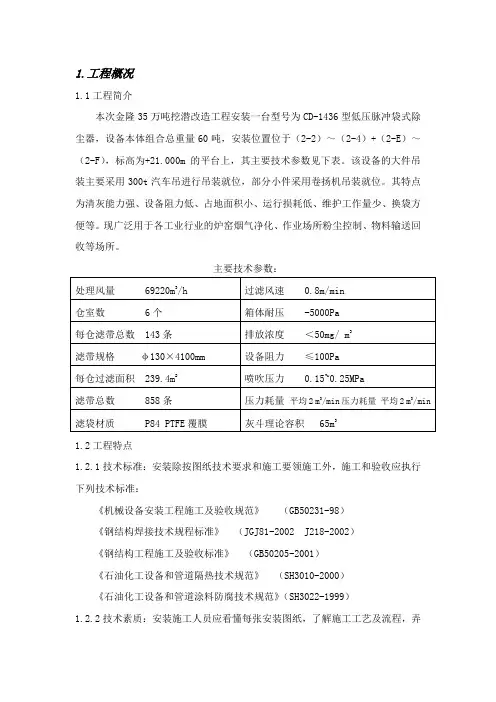

1.工程概况

1.1工程简介

本次金隆35万吨挖潜改造工程安装一台型号为CD-1436型低压脉冲袋式除尘器，设备本体组合总重量60吨，安装位置位于（2-2）～（2-4）+（2-E）～（2-F），标高为+21.000m的平台上，其主要技术参数见下表。该设备的大件吊装主要采用300t汽车吊进行吊装就位，部分小件采用卷扬机吊装就位。其特点为清灰能力强、设备阻力低、占地面积小、运行损耗低、维护工作量少、换袋方便等。现广泛用于各工业行业的炉窑烟气净化、作业场所粉尘控制、物料输送回收等场所。

主要技术参数：

处理风量 69220m3/h 过滤风速 0.8m/min

仓室数 6个 箱体耐压 -5000Pa

每仓滤带总数 143条 排放浓度 ＜50mg/ m3

滤带规格 φ130×4100mm 设备阻力 ≤100Pa

每仓过滤面积 239.4m2 喷吹压力 0.15~0.25MPa

滤带总数 858条 压力耗量 平均2 m3/min压力耗量 平均2 m3/min

滤袋材质 P84 PTFE覆膜 灰斗理论容积 65m3

1.2工程特点

1.2.1技术标准：安装除按图纸技术要求和施工要领施工外，施工和验收应执行下列技术标准：

《机械设备安装工程施工及验收规范》 （GB50231-98）

《钢结构焊接技术规程标准》 （JGJ81-2002 J218-2002）

《钢结构工程施工及验收标准》 （GB50205-2001）

《石油化工设备和管道隔热技术规范》 （SH3010-2000）

《石油化工设备和管道涂料防腐技术规范》（SH3022-1999）

1.2.2技术素质：安装施工人员应看懂每张安装图纸，了解施工工艺及流程，弄清所有零部件相互关系和如何衔接，合格焊工应持证上岗，施焊项目应于焊工合格证的合格项目相对应。
