实例1 荷载作用下边坡稳定问题 朔准线黄河大桥，边坡高105m，层理间距取3m，岩层视倾角6°；主节理间距取2m，视倾角85°，计算模型如下：

DEM计算模型 相关计算参数取值如下：桥基长15m，宽12m，荷载180000kN；灰岩弹性模量E=4×104MPa，泊松比μ=0.23，岩体密度γ=2.7×103kg/m3。

new round 0.05 set delc off block 0 0 0 50 50 50 62.6 115.2 68.9 123.9 85.5 132.5 & 105.5 140.1 125.4 156.4 180 156.4 180 0 jset 85,0 300,0 0 0 3,0 (50 50) jset 6 0 300 0 0 0 4 0 (50 50) gen auto 5 change jmat=1 range angle 84 86 change jmat=2 range angle 5 7 prop mat=1 den=2700 b=1.5e9 s=0.6e9 prop jmat=1 jkn=2e9 jks=2e9 jcoh=1e9 jfr=25 jten=1e5 prop jmat=2 jkn=2e9 jks=2e9 jcoh=1e10 jfr=35 grav 0 -10 hist n=100 xdis 68.9 123.9 ydis 68.9 123.9 hist n=100 xdis 125.4 156.4 ydis 125.4 156.4 hist unbal bound xvel=0 range -1 0.2 -1 50.1 bound xvel=0 range 224.9 225.1 -1 157 bound yvel=0 range -1 226 -1 0.1 cyc 5000 save nature.sav

UDEC (Version 3.10)LEGEND 3-Jun-07 23:46 cycle 100000 history plot -6.93E-03 1.14E-01 Vs. 0.00E+00 9.45E+01

0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00(e+02)

-0.20

0.00 0.20 0.40 0.60 0.80 1.00 1.20(e-01) JOB TITLE : Itasca Consulting Group, Inc. Minneapolis, Minnesota USA

变坡点x位移 UDEC (Version 3.10)LEGEND 3-Jun-07 23:46 cycle 100000 history plot -1.25E-01 0.00E+00 Vs. 0.00E+00 9.45E+01

0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00(e+02)

-1.40

-1.20-1.00-0.80-0.60-0.40-0.20 0.00 0.20(e-01) JOB TITLE : Itasca Consulting Group, Inc. Minneapolis, Minnesota USA

变坡点y位移 UDEC (Version 3.10)LEGEND 3-Jun-07 23:46 cycle 100000 history plot -3.80E-03 1.39E-01 Vs. 0.00E+00 9.45E+01

0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00(e+02)

-0.20

0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40(e-01) JOB TITLE : Itasca Consulting Group, Inc. Minneapolis, Minnesota USA

坡顶点x位移 UDEC (Version 3.10)LEGEND 3-Jun-07 23:46 cycle 100000 history plot -1.99E-01 0.00E+00 Vs. 0.00E+00 9.45E+01

0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00(e+02)

-2.00

-1.80-1.60-1.40-1.20-1.00-0.80-0.60-0.40-0.20 0.00 0.20(e-01) JOB TITLE : Itasca Consulting Group, Inc. Minneapolis, Minnesota USA

坡顶点y位移 UDEC (Version 3.10)LEGEND 3-Jun-07 23:46 cycle 100000 history plot 0.00E+00 1.98E+06 Vs. 0.00E+00 9.45E+01

0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00(e+02)

0.00

0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00(e+06) JOB TITLE : Itasca Consulting Group, Inc. Minneapolis, Minnesota USA

不平衡力 实例2 边坡渗流稳定问题 问题定义： ; ================================================ ; --- fluid flow test run --- ; --- slope : 10 m high --- ; --- 2 joint sets : 20 and 80 deg.; friction = 30 deg. ;; --- r.h.s. water level : 6 m --- no failure --- ; 8 m ; 9 m ; 10 m --- failure --- ; ================================================ ; round 0.05 定义刚体角边圆角半径，缺省值0.5，建议为块体边长的1%，设定后不可更改。 set delc off 如果接触块体张开距离大于0.55倍round定义的长度时，接触将被自动删除（缺省值on），off 则表示不自动删除。 block 0,-5 0,0 5,0 11,10 22,10 22,-5 生成一个块体，每次分析该命令只能用一次。 jset 20,0 100,0 0,0 2,0 (5,1) 设置节理性质，20为角度，100为长度，2为间距，（5，1表示起点位置） jset 80,0 100,0 0,0 3,0 (5,0) ; del area 0.1 ;删除面积小于0.1的块体 gen auto 10 ; prop mat=1 dens=0.0025 k=16667 g=10000 定义材料属性：密度(density)、体积模量(bulk)，剪切模量(shear)（当cons=3、6时，还需要cohesion粘聚力、dilation剪胀角、friction内摩擦角、tension拉张强度） prop mat=1 jkn=10000 jks=10000 jfric=45.0 prop mat=1 jperm=1.0e8 azero=0.0005 ares=0.0002 ; 定义材料属性：法向刚度系数，切向刚度系数，摩擦角（度），节理渗透系数、法向应力为零时的裂隙开口大小、高应力作用下裂隙开口大小（长度）

Jcons=2 (面面接触，库仑滑动准则)还有一些参数：如：jcohesion，jdilation，jtension

Jcons=1（点接触）参数：ccohesion(内聚力)，cdilation(剪胀角)，cfriction(摩擦系数)，cperm(渗透系数)，ctension(拉张强度)，kn(法向刚度)，ks(切向刚度)

Jcons=5(面面接触，库仑滑动准则，残余强度) ，与jcons=2相比，多了以下参数：jrescoh(残余内聚力)，jrfric(残余摩擦角)，jrtens(残余拉张强度)

对于jcons=2和5，可以指定非线性应力应变关系，用property nstable n命令， Table n (x,y) (x1,y2)…….

change jmat=1 jcons=2 ;设置材料对应关系，如节理采用编号为1的材料，节理性质为2（1，2，3，5，7） insitu str -0.125 0 -0.25 ygrad 0.0125 0 0.025 ; 初始化应力，str表示(0,0)处应力，sxx0,sxy0,syy0, 分别表示 x方向应力，剪应力，y方向应力 Ygrad表示变化梯度，sxxy,sxyy,syyy Sxx=sxx0+sxxx*x+sxxy*y Sxy=sxy0+sxyx*x+sxyy*y Syy=syy0+syyx*x+syyy*y

还可以给出Xgrad，同上。

bound xvel=0 range -1,1 -6 1 bound yvel=0 range -1,31 -6 -4 bound xvel=0 range 21,23 -6 11 ; 定义边界条件 外部边界条件：1）荷载边界：bound xload fx range x,y…….. bound yload fy range x,y,………

2) 自由边界：bound xfree bound yfree 3) 应力边界：bound stress sxx0,sxy0,syy0 xgrad sxxx,sxyx,syyx ygrad sxxy,sxyy,xyyy 4) 位移速度边界 bound gvel vx0,vy0,vxx,vxy,vyx,vyy Vx=vx0+vxx*x+vxy*y Vy=vy0+vyx*x+vyy*y Bound nvel vn 变形块体法向位移速度

合集下载

UDEC 输出图形办法

UDEC 输出图形办法

1.窗口方式输出图形
在窗口中单击plot然后单击model如下图所示：
图1 单击plot出现的窗口界面图2单击model出现的窗口界面
UDEC中用plot可以输出所有UDEC后处理图形，plot
模型，table数据表、history历史记录等。

在此仅以model
的输出。

在plot目录下鼠标左键单击model图表出现如图2
了UDEC大多数的后处理图形，如模型，各种应力图、位移图、
具体操作如下图3
首先双击图3中
block里选择displacement，在contour-total
stress里选择sxx
edit可以
3最上
图3 输出图形及设置控制窗口界面
.jpg
图5最终输出图形
说明一下由于图4块体被覆盖看不清楚图5输出时调整输出顺序为：应力云图、位移、块体上述图形界面未铺满图形窗口，处理方法如图6所示：在edit输出设置里的method里选择Bfill
图6 图形界面铺满窗口
[@。

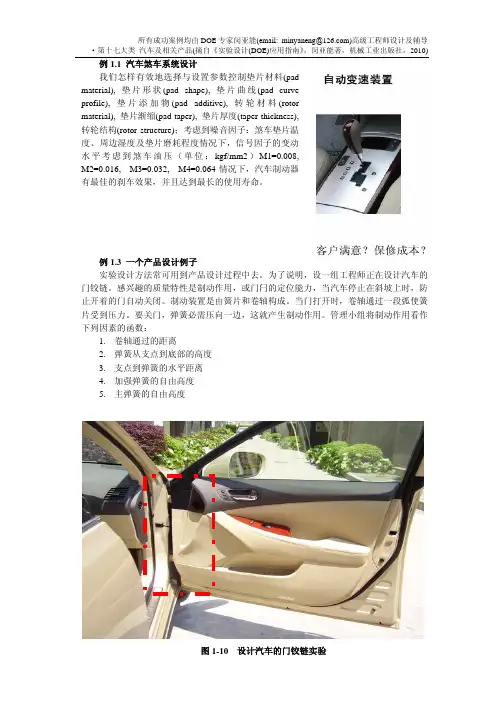

DOE案例赏析文件之十七 (汽车类) (2)

DOE案例赏析文件之十七 (汽车类) (2)

例1.1 汽车煞车系统设计我们怎样有效地选择与设置参数控制垫片材料(padmaterial), 垫片形状(pad shape), 垫片曲线(pad curveprofile), 垫片添加物(pad additive), 转轮材料(rotormaterial), 垫片渐缩(pad taper), 垫片厚度(taper thickness),转轮结构(rotor structure)；考虑到噪音因子：煞车垫片温度、周边湿度及垫片磨耗程度情况下，信号因子的变动水平考虑到煞车油压（单位：kgf/mm2）M1=0.008,M2=0.016, M3=0.032, M4=0.064情况下，汽车制动器有最佳的刹车效果，并且达到最长的使用寿命。

例1.3 一个产品设计例子实验设计方法常可用到产品设计过程中去。

为了说明，设一组工程师正在设计汽车的门铰链。

感兴趣的质量特性是制动作用，或门闩的定位能力，当汽车停止在斜坡上时，防止开着的门自动关闭。

制动装置是由簧片和卷轴构成。

当门打开时，卷轴通过一段弧使簧片受到压力。

要关门，弹簧必需压向一边，这就产生制动作用。

管理小组将制动作用看作下列因素的函数：1.卷轴通过的距离2.弹簧从支点到底部的高度3.支点到弹簧的水平距离4.加强弹簧的自由高度5.主弹簧的自由高度图1-10 设计汽车的门铰链实验工程师们能试制出铰链装置的样机，使所有这些因素都可以在一定范围内变化。

一旦这五个因素的恰当水平被识别出来，就可以用这些因素水平的不同组合设计出一种实验，而在铰链样机上实行。

这就会产生关于哪些因素对门闩的制动作用最有影响的信息，通过分析这一信息，门闩的设计就得以改善。

例5－1在改善生产线淬火工艺时研究一个响应：汽车板簧的强度，经过因子的初步筛选后得知，影响汽车板簧的强度的因子有4个：温度（A）、时间（B）、浓度（C）及压强（D）。

在4个因子新的较好的范围内，我们要判断哪些变量的主效应是显著的，哪些交互效应是显著的，什么生产条件下可以满足客户的要求：强度=7.5±0.05（102kg），记：A：温度。

3DEC-UDEC教程3

3DEC-UDEC教程3

*not yet available
3DEC OPERATION
Command-driven operation versus Menu-driven operation
3DEC COMMAND SUMMARY 1. 2. 3. Specify Program Control Specify Special Calculation Modes Input Problem Geometry
Discontinuous medium modeled as an assemblage of polyhedral blocks; blocks may be rigid or deformable.
Statistically based joint-set generator and tunnel generator. Discontinuities treated as boundary conditions between blocks. Motion along discontinuities governed by linear and non-linear force-displacement relations for movements in both the normal and shear direction. Many built-in block and joint constitutive models that are representative of geologic, or similar, materials; optional user-written models.
- Menu-driven versus command-driven operation
- Simple tutorial 10:15-10:30 10:30-12:00 Break 3DEC Theoretical Background - DEM in three dimensions Practical Exercise - Failure of a jointed rock slope

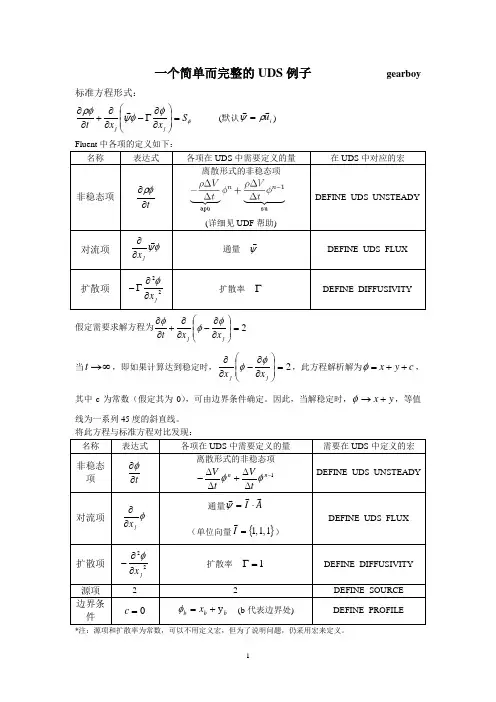

一个简单而完整的UDS例子
