实验报告课程名称计算机组成原理部件实验实验项目实验二运算器组成实验系别___ _计算机学院 _ ______专业___ 计算机科学与技术 ___班级/学号___计科1601/55___学生姓名 ______罗坤__ ________实验日期_（2018年4月12日）成绩_______________________指导教师吴燕实验二运算器组成实验一．实验目的（1）掌握算术，逻辑运算单元的工作原理。
（2）熟悉多通用寄存器结构的简单运存器。
（3）进一步熟悉运算器的结构传送通路及控制方法。
（4）按给定的各种操作流程完成运算。
二．实验电路三．试验设备数据通路板（B板）、控制信号板（A板）各一块。
四．实验数据R0○OH→R0SW=OHSW-BUSYs1Ys0=11LDR0,T4R1○**H→R1SW=**HSW-BUSYs1Ys0=11LDR1,T4○(R1)→DR1YS1YS0=00R1-BUSLDDR1,T4○(DR1)+1→R1000001 ALUYS1YS0=11LDR1,T4YS1YS0=00R1-BUSR2○**H→R2SW=**HSW-BUSYS1YS0=11LDR2,T4○(R2)→DR2YS1YS0=00R2-BUSLDDR2,T4○(DR2非)→R2010110 ALUYS1YS0=11YS1YS0=00R2-BUSR1,R0○**H→R1SW=**HSW-BUSYs1Ys0=11LDR1,T4○(R1)→DR2YS1YS0=00R2-BUSLDDR2,T4○(DR2) →R0 YS1YS0=00LDR0,T4YS1YS0=00R0-BUSR1,R0○**H→R1SW=**HSW-BUSYs1Ys0=11LDR1,T4○(R1)→DR1YS1YS0=00R1-BUSLDDR1,T4○**H→R0SW=**HSW-BUSYs1Ys0=11LDR0,T4○(R0)→DR2YS1YS0=00R2-BUSLDDR2,T4○(DR1)-(DR2)→R0011001 ALU YS1YS0=11LDR2,T4YS1YS0=00五．回答问题（1）本实验包括几个通用寄存器分别写出他们的名称。
计算机组成原理实验（接线、实验步骤）实验⼀运算器[实验⽬的]1.掌握算术逻辑运算加、减、乘、与的⼯作原理；2.熟悉简单运算器的数据传送通路；3.验证实验台运算器的8位加、减、与、直通功能；4.验证实验台4位乘4位功能。
[接线]功能开关：DB=0 DZ=0 DP=1 IR/DBUS=DBUS接线：LRW：GND（接地）IAR-BUS# 、M1、M2、RS-BUS#：接+5V控制开关：K0：SW-BUS# K1：ALU-BUSK2：S0 K3：S1 K4：S2K5：LDDR1 K6：LDDR2[实验步骤]⼀、(81)H与(82)H运算1.K0=0：SW开关与数据总线接通K1=0：ALU输出与数据总线断开2.开电源，按CLR#复位3.置数（81）H：在SW7—SW0输⼊10000001→LDDR2=1，LDDR1=0→按QD：数据送DR2置数（82）H：在SW7—SW0输⼊10000010→LDDR2=0，LDDR1=1→按QD：数据送DR1 4.K0=1：SW开关与数据总线断开K1=1：ALU输出与数据总线接通5. S2S1S0=010：运算器做加法（观察结果在显⽰灯的显⽰与进位结果C的显⽰）6.改变S2S1S0的值，对同⼀组数做不同的运算，观察显⽰灯的结果。
⼆、乘法、减法、直通等运算1.K0K1=002.按CLR#复位3.分别给DR1和DR2置数4.K0K1=115. S2S1S0取不同的值，执⾏不同的运算[思考]M1、M2控制信号的作⽤是什么？运算器运算类型选择表选择操作S2 S1 S00 0 0 A&B0 0 1 A&A(直通)0 1 0 A+B0 1 1 A-B1 0 0 A(低位)ΧB(低位)完成以下表格ALU-BUS SW-BUS# 存储器内容S2S1S0 DBUS C输⼊时：计算时：DR1：01100011DR2：10110100（与）DR1：10110100DR2：01100011（直通）DR1：01100011DR2：01100011（加）DR1：01001100DR2：10110011（减）DR1：11111111DR2：11111111（乘）实验⼆双端⼝存储器[实验⽬的]1.了解双端⼝存储器的读写；2.了解双端⼝存储器的读写并⾏读写及产⽣冲突的情况。

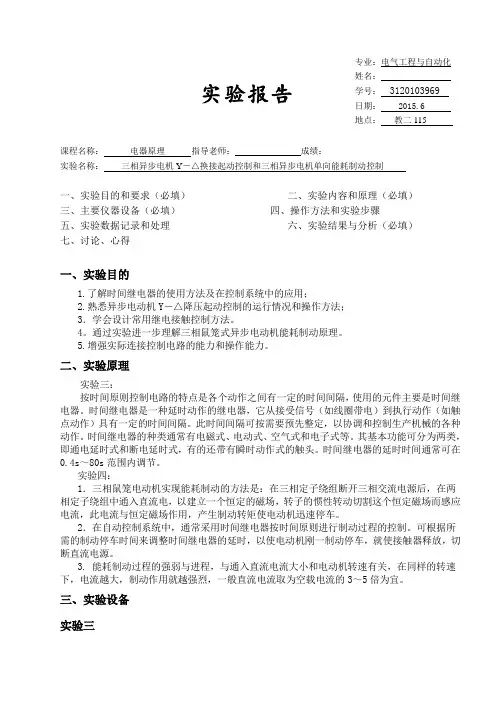

课程名称：电器原理指导老师：_ __ _____成绩：_________________实验名称：三相异步电机Y－△换接起动控制和三相异步电机单向能耗制动控制一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1.了解时间继电器的使用方法及在控制系统中的应用；2.熟悉异步电动机Y－△降压起动控制的运行情况和操作方法；3．学会设计常用继电接触控制方法。
4。
通过实验进一步理解三相鼠笼式异步电动机能耗制动原理。
5.增强实际连接控制电路的能力和操作能力。
二、实验原理实验三：按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。
时间继电器是一种延时动作的继电器，它从接受信号（如线圈带电）到执行动作（如触点动作）具有一定的时间间隔。
此时间间隔可按需要预先整定，以协调和控制生产机械的各种动作。
时间继电器的种类通常有电磁式、电动式、空气式和电子式等。
其基本功能可分为两类，即通电延时式和断电延时式，有的还带有瞬时动作式的触头。
时间继电器的延时时间通常可在0.4s～80s范围内调节。
实验四：1．三相鼠笼电动机实现能耗制动的方法是：在三相定子绕组断开三相交流电源后，在两相定子绕组中通入直流电，以建立一个恒定的磁场，转子的惯性转动切割这个恒定磁场而感应电流，此电流与恒定磁场作用，产生制动转矩使电动机迅速停车。
2．在自动控制系统中，通常采用时间继电器按时间原则进行制动过程的控制。
可根据所需的制动停车时间来调整时间继电器的延时，以使电动机刚一制动停车，就使接触器释放，切断直流电源。
3. 能耗制动过程的强弱与进程，与通入直流电流大小和电动机转速有关，在同样的转速下，电流越大，制动作用就越强烈，一般直流电流取为空载电流的3～5倍为宜。
三、实验设备实验三实验四四、实验内容实验三内容：1. 接触器控制Y-△降压起动线路图1 接触器控制Y-△降压起动线路按图1线路接线，经检查无误后，方可进行通电操作。
深圳大学实验报告课程名称：操作系统实验项目名称：微程序控制器实验学院：计算机与软件学院专业：软件工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一、实验目的：通过看懂教学计算机中已经设计好并正常运行的数条基本指令（例如，ADD、MVRR、OUT、MVRD、JR、RET等指令）的功能、格式和执行流程，然后自己设计几条指令的功能、格式和执行流程，并在教学计算机上实现、调试正确。
其最终要达到的目的是：1．深入理解计算机微程序控制器的功能、组成知识；2．深入地学习计算机各类典型指令的执行流程；3．对指令格式、寻址方式、指令系统、指令分类等建立具体的总体概念；4．学习微程序控制器的设计过程和相关技术。
二、实验要求1．实验之前，应认真准备，写出实验步骤和具体设计内容，否则实验效率会特别低，一次实验时间根本无法完成实验任务，即使基本做对了，也很难说学懂了些什么重要教学内容；2．应在实验前掌握所有控制信号的作用，在脱机运算器实验中，已给出了与运算器有关的控制信号的作用，16 位机微程序控制器用到的控制信号的功能表可参见《技术说明与实验指导》的相关内容。
需要注意的是中断用到了DC23，在T4~T0= 0 0010一拍时DC23为1，其余节拍均为0；3．实验过程中，应认真进行实验操作，既不要因为粗心造成短路等事故而损坏设备，又要仔细思考实验有关内容，提高学习的主动性和创造性，把自己想不太明白的问题通过实验理解清楚，争取最好的实验效果，力求达到教学实验的主要目的；4．实验之后，应认真思考总结，写出实验报告，包括实验步骤和具体实验结果，遇到的主要问题和分析与解决问题的思路。
大家应该认识到，遇到一些问题是好事情，通过分析与解决这些问题，才提高了自己的工作能力，学习到更多的知识。
还未理解清楚，但实验结果正确了就匆忙结束实验，并没有达到教学实验的目的。
实验报告中，还应写出自己的学习心得和切身体会，也可以对教学实验提出新的建议等。
