天线安装架设中注意事项及防雷安装要求

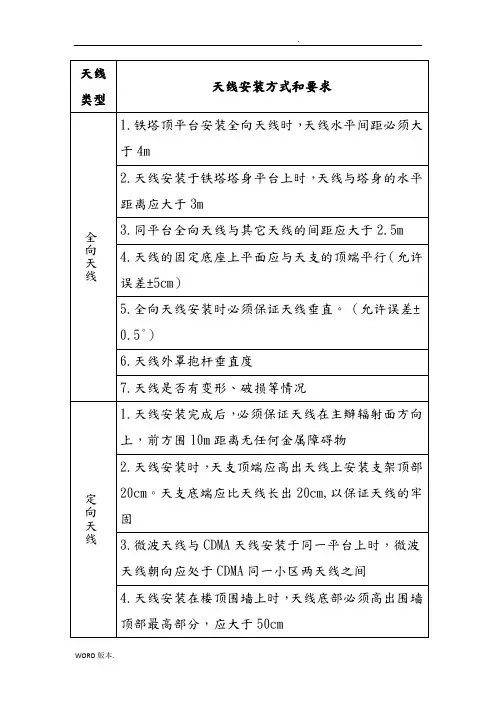

0.5°）
6.天线外罩抱杆垂直度
7.天线是否有变形、破损等情况
1.天线安装完成后，必须保证天线在主瓣辐射面方向
上，前方围 10m 距离无任何金属障碍物
2.天线安装时，天支顶端应高出天线上安装支架顶部
定 20cm。天支底端应比天线长出 20cm,以保证天线的牢
向 天
固
线 3.微波天线与 CDMA 天线安装于同一平台上时，微波
30cm
2.跳线与天线、馈线的接头应连接可靠，密封良好
3.跳线应用扎带绑扎牢固，松紧适宜，严禁打硬折、死弯，
以免损伤跳线
WORD 版本.
.
4.应避免跳线与尖锐物体直接接触 5.跳线与天线的连接处应留有适当的余量，以便日后维护 6.跳线与馈线的接头处应固定牢靠，防止晃动
天馈系统的防雷接地安装要求 1.铁塔的两道防雷地线（40mm×4mm 以上的镀锌扁铁），应直 接由避雷针从铁塔两对角接至防雷地网。 2. 主馈线必须至少在距室外天线侧馈线头 25-30cm 处（A 点） 与馈线防水弯前（C 点）有两处接地。 3. 当天线安装在铁塔上时，要求在馈线在下塔拐弯前 0.5 -1 米处（B 点）接地。 4.当机房上没有铁塔，天线是固定在支撑杆时，要求馈线在 由楼面拐弯下机房前实施 B 点接地。 5.室外馈线要求当在 A 点到 B 点，或 B 点到 C 点的路由长度 大于 20 米时，中间宜增加一次接地。 6.制作主馈线防雷接地线必须顺着雷电泻流的方向单独直接 接地，防雷接地线禁止回弯、打死折。 7.主馈线地线制作好以后必须用胶泥、胶带的缠绕密封。 8.密封包长度应超过密封处两端约 5CM 左右。在密封包的两 端应用扎带扎紧，防止开胶渗水。 9.防雷接地点应该接触可靠、接地良好，并涂覆防锈油（漆）。 10.各小区馈线的接地点要求接触良好，不得有松动现象，并 作防氧化处理。

端口，另一端连接至GPS防雷器。 制作GPS跳线N型接头，将跳线接头连接至
设备侧防雷器的Surge端口，使用扳手紧固。 绑扎固定GPS跳线至室内走线梯，粘贴标
签。 给GPS防雷器接地。
安装后检查
检查GPS的安装是否符合设计要求 检查GPS各紧固件是否安装牢固 检查线缆的连接是否正确、规范，标签是否正确、符合要求 检查保护接地端子连接是否牢固 清理工具、清理场地
GPS天线竖直向上的视角不小于90°。 GPS天线应安装在避雷针保护区域（避雷针顶点
下倾45°范围）内，并且与避雷针的水平距离大 于2m。 若要安装多个GPS天线，GPS天线之间的水平间 距（边缘）应大于0.2m。
GPS安装操作
GPS天线(蘑菇头) GPS馈线 GPS防雷器 安装后检查
缠绕1层绝缘胶带
缠绕3层防水胶带
缠绕3层绝缘胶带
安装GPS馈线
在GPS天线下方1m 范围内用馈线接地夹 将馈线通过屏蔽层接 地。
馈线顺着走线梯布放， 同时用1卡2馈线固定 夹固定，其间距约 2.5m。
安装GPS馈线
馈线从室外进入室内时应作避水弯，馈线避水弯最低点与入室口间的垂直 距离不小于200mm，防止雨水进入室内。
学而知不足， 不足而知学
GPS天线
防雷器
N型连接器
准备材料和工具
安装工具
克丝钳、活动扳手、螺丝刀、剪刀、斜口钳、万用表、钢卷尺、记号笔、防 静电手套。
克丝钳
活动扳手
螺丝刀
剪刀 斜口钳
万用表
钢卷尺
记号笔
防静电手套
确定GPS天线安装位置
GPS天线安装位置要求
GPS天线的安装位置，其天空视野要开阔，周围 没有高大建筑物阻挡。

4） 安装馈源支杆、馈源夹、高频头
Page 3 of 8
第十步：用 M8*50 的螺栓 3 套，将三支馈源支杆固定在反射面上，其中两侧杆较长，底 支撑杆较短；
第十一步：用 M8*16 螺栓 3 套将馈源夹与馈源支杆固定在一起，然后将馈源用 M6*16 的 螺栓固定在馈源夹上；高频头上的中心刻度应位于正上方。
7.高频头的安装与调试
高频头的安装较为简单，一体化高频头直接装在馈源夹上即可。高频头的输出端与中频 电缆线的相接端头用英制Ｆ接头拧紧，并敷上防水粘胶或橡皮防水套。
一体化高频头具体调试步骤如下：
1)将高频头固定在馈源支架中，并调整好焦距；高频头上的中心刻度应位于正上方。 2)将高频头的输出端与中频电缆线的相接端头用英制Ｆ接头接好拧紧，并用防水胶布做 好防水处理； 3)高频头的安装一定要在不加电的情况下进行。 4)高频头的方向本人以其接线头为准，用双极化高频头，其上面刻度的 0 格线朝向左或 右侧。如收到图象还不理想时，还要微调高频头的方向，使图象声音都达到最佳状态。
卫星接收天线的安装与调试
1.站址选择
卫星接收天线不论架设在地面或建筑物上，选址是一个首要环节。必须充分考虑当地的 自然环境和电磁环境，选址依据包括：卫星信号的场强、周围环境的干扰、操作的方便性、 联网的方便性等因素。选址时均应注意以下几点：
1）天线指向卫星方向上不能有任何障碍物，即要有一个开阔的视野。卫星天线不论口 径尺寸大小，都应尽可能地架设在当地开阔空旷地最高处，避开山坡、树林、高层建筑物、 铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。天线主波束方向上 应有足够的视野，天线正前方应有尽可能宽的视角。一般要求以天线基点为参考，对障碍物 最高点所成的夹角小于 3 度。

建筑物防雷设备安装规范引言：雷电是大自然中的一种自然现象，具有极大的破坏力。

在建筑物中，如果没有适当的防雷设备，很容易导致雷击事故，给人身和财产造成巨大的损失。

为了保障建筑物的安全和人们的生命财产安全，建筑物防雷设备的安装规范十分重要。

本文将详细介绍建筑物防雷设备的安装规范。

第一部分：建筑物防雷设备的基本原则1.保护范围与雷击安全等级：建筑物防雷设备应根据其用途和结构特点确定保护范围，并按照相应的雷击安全等级安装相应的设备。

2.接地系统：建筑物防雷设备的接地系统应符合国家相关规范和标准，确保接地电阻达到要求，有利于雷电流的迅速排除。

接地系统的设计和安装要合理，避免出现反接、短接等情况。

3.避雷针与避雷网：建筑物防雷设备中，避雷针和避雷网是常用的防护措施。

避雷针应根据建筑物的高度和形状进行合理的布置，避雷网应覆盖建筑物的顶部和侧面，确保雷电不直接击中建筑物。

第二部分：建筑物防雷设备的具体安装规范1.避雷针的安装：避雷针应安装在建筑物的最高点，并与建筑物的金属构件连接好，保证良好的接触。

避雷针的导线应垂直向下延伸，与地面保持安全距离，以达到更好的防雷效果。

2.避雷网的安装：避雷网应根据建筑物的形状和大小进行合理的布置。

避雷网的导线应水平或垂直拉伸，并与建筑物的金属构件连接好。

避雷网的导线间距应符合相关规范，确保电流均匀分布。

3.接地系统的安装：建筑物防雷设备的接地系统应由导体、接地装置和接地网构成。

导体应选择导电性能好、防腐能力强的材料制造，接地装置应安装在导体下方，接地网应覆盖建筑物周围一定范围，确保接地效果良好。

4.设备间的连接：建筑物防雷设备的各个部分应保持良好的连接，确保电流的畅通和传递。

连接处应采用合适的连接件，以确保安全可靠。

5.设备的维护与检修：建筑物防雷设备的维护与检修应定期进行，确保设备的正常运行和防雷效果的稳定。

维护和检修过程中应注意安全，避免因操作不当导致事故的发生。

结语：建筑物防雷设备的安装规范对于保障建筑物的安全和人们的生命财产安全至关重要。
