培训体系机房专用空调培训资料一、介绍机房专用空调是为了满足机房环境要求而设计的一种特殊空调设备。

它具有高效降温、精确控温、低噪音、节能环保等特点，能够为机房提供稳定的温度和湿度环境，保证机房设备的正常运行。

本次培训资料将详细介绍机房专用空调的原理、分类、选型、安装与维护等内容，匡助学员全面了解机房专用空调的相关知识，提升其在机房空调领域的专业能力。

二、机房专用空调的原理1. 空调制冷原理机房专用空调采用制冷循环原理实现降温。

其主要组成部份包括压缩机、冷凝器、膨胀阀和蒸发器。

通过压缩机的工作，制冷剂在高压下变为高温高压气体，然后通过冷凝器散热，变为高温高压液体。

接着，制冷剂通过膨胀阀进入蒸发器，此时压力降低，液体制冷剂变为低温低压气体，吸收室内热量，从而实现降温效果。

2. 空调供冷方式机房专用空调的供冷方式主要有水冷式和风冷式两种。

（1）水冷式空调：通过水冷却机组将热量带走，然后通过水冷却塔散热，实现降温效果。

水冷式空调具有制冷效果好、噪音低、节能等特点，适合于大型机房。

（2）风冷式空调：通过风冷却机组将热量带走，然后通过风扇散热，实现降温效果。

风冷式空调具有安装方便、维护简单等特点，适合于小型机房。

三、机房专用空调的分类根据机房专用空调的不同特点和应用场景，可以将其分为以下几类：1. 精密空调精密空调是一种高精度控温的空调设备，适合于对温度要求较高的机房环境，如数据中心、通信机房等。

精密空调具有高效节能、温湿度控制精度高、噪音低等特点，能够提供稳定的温度和湿度环境。

2. 变频空调变频空调是一种根据负荷需求自动调节制冷量的空调设备，能够根据机房负荷的变化实时调整制冷量，以达到节能的目的。

变频空调具有调节范围大、能耗低、运行稳定等特点，适合于负荷变化较大的机房环境。

3. 风冷式空调风冷式空调是一种通过风扇散热的空调设备，适合于小型机房或者机房空间有限的情况。

风冷式空调具有安装方便、维护简单等特点，适合于对制冷要求不高的机房环境。

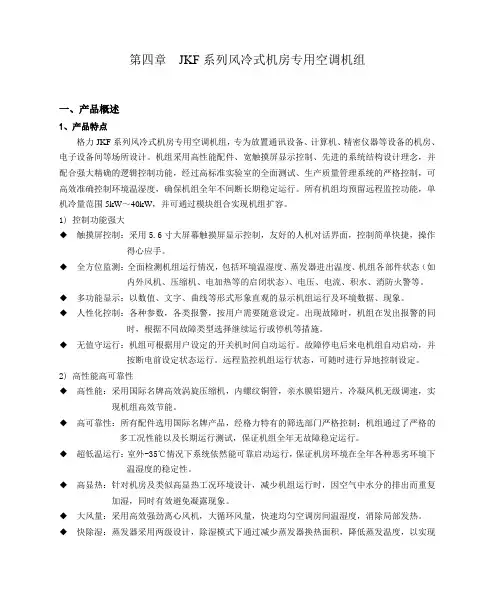

第四章JKF系列风冷式机房专用空调机组一、产品概述1、产品特点格力JKF系列风冷式机房专用空调机组，专为放置通讯设备、计算机、精密仪器等设备的机房、电子设备间等场所设计。

机组采用高性能配件、宽触摸屏显示控制、先进的系统结构设计理念，并配合强大精确的逻辑控制功能，经过高标准实验室的全面测试、生产质量管理系统的严格控制，可高效准确控制环境温湿度，确保机组全年不间断长期稳定运行。

所有机组均预留远程监控功能，单机冷量范围5kW～40kW，并可通过模块组合实现机组扩容。

1) 控制功能强大◆触摸屏控制：采用5.6寸大屏幕触摸屏显示控制，友好的人机对话界面，控制简单快捷，操作得心应手。

◆全方位监测：全面检测机组运行情况，包括环境温湿度、蒸发器进出温度、机组各部件状态（如内外风机、压缩机、电加热等的启闭状态）、电压、电流、积水、消防火警等。

◆多功能显示：以数值、文字、曲线等形式形象直观的显示机组运行及环境数据、现象。

◆人性化控制：各种参数，各类报警，按用户需要随意设定。

出现故障时，机组在发出报警的同时，根据不同故障类型选择继续运行或停机等措施。

◆无值守运行：机组可根据用户设定的开关机时间自动运行。

故障停电后来电机组自动启动，并按断电前设定状态运行。

远程监控机组运行状态，可随时进行异地控制设定。

2) 高性能高可靠性◆高性能：采用国际名牌高效涡旋压缩机，内螺纹铜管，亲水膜铝翅片，冷凝风机无级调速，实现机组高效节能。

◆高可靠性：所有配件选用国际名牌产品，经格力特有的筛选部门严格控制；机组通过了严格的多工况性能以及长期运行测试，保证机组全年无故障稳定运行。

◆超低温运行：室外-35℃情况下系统依然能可靠启动运行，保证机房环境在全年各种恶劣环境下温湿度的稳定性。

◆高显热：针对机房及类似高显热工况环境设计，减少机组运行时，因空气中水分的排出而重复加湿，同时有效避免凝露现象。

◆大风量：采用高效强劲离心风机，大循环风量，快速均匀空调房间温湿度，消除局部发热。

螺杆式冷水机组技术规格和要求一、总则1、本工程主要采用水系统集中空调形式，冷热源设备位于地下室冷冻机房和锅炉房。

夏季空调总冷负荷为30000KW，冷源采用4台单机额定制冷量为3800KW的离心式冷水机组（其中1台变频，配机载变频器）和2台单机额定制冷量为1500KW的水冷螺杆式冷水机组（变频，配机载变频器）作为夏季空调系统的冷源。

冷冻机房设置在地下一层。

制冷机组冷东侧供回水温度6/12℃，冷却水侧供回水温度32/37℃。

中标人必须按设计要求响应本次招标技术要求，符合系统的功能设计、控制要求、结构性能、安装和试验等方面的技术要求。

2、本技术要求只提出最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范条文，中标人应保证提供符合本技术要求和有关行业标准的优质产品。

中标人应对所提供的设备性能、质量负责。

采购的设备所涉及的产品标准、规范，与中标人投标报列标准不一致时，应按较高标准执行。

3、中标人所投设备及主要部件的名称、品牌、型号、技术参数、性能、数量、单价、合价、制造厂商、产地、质保期等应在投标文件中明确，对招标文件的技术指标及参数应一一对应，作实质性响应，如有偏离应在偏离表中注明，但不能超过规范的要求。

二、环境条件室外气象数据如下：三、技术标准化和规范GB19577--2004 《冷水机组能效限定值及能源效率等级》GB4706.1--2005 《家用和类似用途电器的安全》第1部分：通用要求AHRI550/5902018 《Performance Rating of Water-chilling and Heat Pump Water-heatingPackages Using the Vapor Compression Cycle》美国空调制冷及热泵协会GB9237－2001 《制冷和供热用制冷系统安全要求》GB50189-2005 《公共建筑节能规范》JB4330-1999 《制冷和空调设备噪声的测定》JB/4750-2003 《制冷装置用压力容器》GB/T 13306 –2011 《标牌》GB 151-1999 《壳管式换热器》四、主要技术要求本次招标招标文件中设备技术参数表中所规定的技术参数为基本要求。

说明+动图，保证让你把数据机房空调系统弄得明明白白机房空调属于精密空调的一种，是为了满足精密设备特殊工艺及特定环境的要求而设计的，其目的是精确控制其温度、湿度等并要求控制在一定范围。

机房空调具有高显热比、要求大风量。

为达到所需空气参数，空调系统由制冷循环和空气循环两个循环部分组成，制冷循环主要分为水冷和风冷两类。

下面我们就通过系列动图，来了解下机房空调的制冷循环和空气循环。

Pt.1制冷循环原理制冷循环由压缩过程、冷凝过程、膨胀过程、蒸发过程组成。

就是利用有限的制冷剂在封闭的制冷系统中，反复地将制冷剂压缩、冷凝、膨胀、蒸发，不断的在蒸发器处吸热汽化，进行制冷降温，将热量从室内搬运到室外。

所谓水冷和风冷的区别，其实就是与水或者空气进行热量交换的区别。

制冷循环Pt.2空气循环2.1 送风方式末端的送风方式常规分为上送风方式，风管送风方式和地板下送风。

上送风方式风管送风地板下送风2.2 典型布置为了优化气流和进一步提升冷却，采用约束送风是比较常用的通风并划分冷池的一种方式，冷热通道分离，如下图。

冷热通道分离除此之外，为了降低气流输配距离，还有行间空调和柜级空调。

传统的房间级空调到微模块的演变部分数据中心也会采用顶置空调，采用热通道封闭方法，进一步缩短气流循环距离，安装顶置空调的放置方式，可以分为卧式和立式。

卧式顶置空调立式顶置空调为了进一步降低气流输配距离，部分数据机房也会采用柜级冷却方式，如热管背板。

柜级空调Pt.3机房风冷系统这是最传统的冷却方法，空调由内机和外机通过氟管路连接而成，内机由压缩机、膨胀阀和蒸发器等组成，可以实现制冷和气流输送等功能，外机则用来散热。

风冷制冷原理常规采用定速涡旋压缩机制冷，少量采用数码涡旋或者变频涡旋压缩机；风冷室外机安装在室外或楼顶，内外机距离有限制：常规不高于室内机20米，不低于室内机5米，室内外管路长度推荐小于60米，超出需要延长组件和措施。

风冷机房空调典型结构3.1 适合场景风冷空调相互间独立，无单点故障，特别适合中小型数据中心，当输送气流距离较短时，可以单侧布置，当输送距离较远时，采用双侧布置，如图6。
