实验三 AT89C51单片机并行口输出实验

  • 格式：doc
  • 大小：1.04 MB
  • 文档页数：2

实验三 AT89C51单片机并行口输出实验(1)
实例一----循环灯控制器

一、实验目的
1.认识由单片机构成的控制系统;
2.掌握AT89C51单片机的P0口作为并行输出口使用时的电路设计及程序编
写方法;
3.熟知单片机在彩灯控制系统中的应用;
4.练习单片机仿真器的使用.
二、实验设备
1.PC机(WINDOWS操作系统);
2.HF-MC01实验实训开发综合装置;
3.伟福6000软件模拟器。
4.伟福硬件仿真器
三、实验内容
1.认识整个循环灯控制系统的组成及组成系统的器件;
2.认识仿真器;
3.练习编程:
具体要求是:AT89C51的P0口作为输出(P0.0--P0.7)，连接8路发光二极
管L0--L7; 编写软件使L0--L7高低四位交替闪烁,间隔时间为500ms.
4.仿真运行;。
四、实验方法步骤
1.电路设计
系统原理图参见图3-1.
整个系统由24个器件组成,单片机的型号为ATMEL公司生产的AT89C51,其
片内集成有FLASE型程序存储器,完全兼容51系列单片机;系统使用12M晶振;
复位电路采用常规的上电.手动复位电路.由于只使用片内程序存储器,/EA接
+5V;P0口作为输出(P0.0--P0.7)，连接8路发光二极管L0--L7,低电平驱动.
2.运行WAVE
方法可参见实验一内容
3.仿真器设置
方法可参见实验一内容
4.编写程序
自己按本实验要求编写程序,并完成程序的录入(SY3.ASM)。（注意：录入
源程序必须使用西文输入法, 保存文件时必须加上扩展名“.ASM”，并记录保
存的文件夹路径。）
5.对录入的源程序SY3.ASM进行编译
编译步骤为：点击“项目———全部编译”
若编译完成，在左下角的“信息窗口”将显示生成两个文件SY3.HEX和
SY3.BIN。
若源程序在格式上有错误，则在“信息窗口”中出现错误提示，请检查源
程序，修改后再进行编译，直至编译成功。
6. 硬件仿真运行接线方法
(1).将仿真器的仿真插头插入A单元的AT89C51插座;
(2).将仿真器通过串行电缆与计算机相连;
(3).将A单元的+5V.GND分别与Z单元的+5V.GND相连;
(4).将仿真器电源接入并打开.
7.硬件仿真运行
点击“仿真器—— 仿真器设置”
仿真器设置：①点击“仿真器—— 仿真器设置——语言”，选择“伟福汇
编器”“混合十、十六进制”;②点击仿真器设置下的“仿真器”，选择
S51/S、 POD8X5X、8751(或AT89C51)；将“使用伟福软件模拟器”选项上的
“√”去掉;③并将“通信设置” 下的“使用伟福软件模拟器”选项上的
“√”去掉,在通讯设置中选择正确的串行端口;④按“好”确认
如果仿真器和仿真头设置正确,并且硬件连接没有错误,就会出现“硬件仿
真”的对话框，并显示仿真器、仿真头的型号及仿真器的序列号。表明仿真器
初始化正确。如果仿真器初始化过程中有错，软件就会再次出现仿真器设置对
话框，这时应检查仿真器、仿着器的选择是否有错，硬件连接是否有错，检查
纠正错误后，再次确认。直至显示硬件仿真确认对话框。
观察A单元的八个发光二极管每四个一组交替闪烁，如果所观察到的现象
不符合实验要求，则需检查并修改实验程序、检查硬件连接及仿真器设置是否
正确。
五、实验报告要求
1．画出电路原理图
2．记录程序清单和执行结果

合集下载

51单片机实验-实验二P1口输入、输出实验

51单片机实验-实验二P1口输入、输出实验

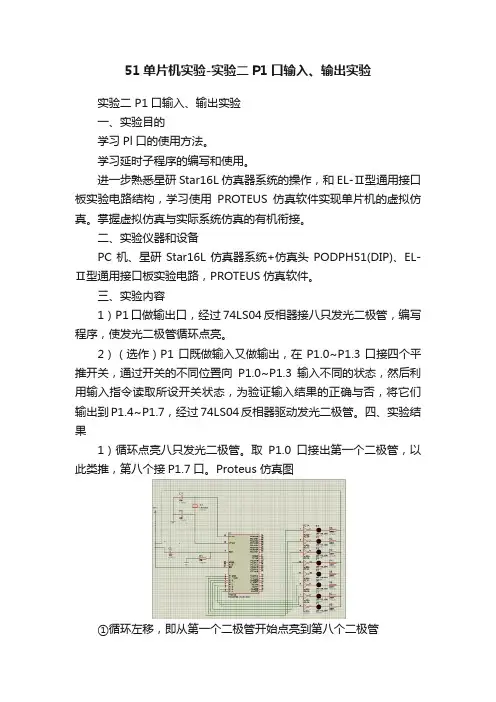

51单片机实验-实验二P1口输入、输出实验实验二 P1口输入、输出实验一、实验目的学习Pl口的使用方法。

学习延时子程序的编写和使用。

进一步熟悉星研Star16L仿真器系统的操作，和EL-Ⅱ型通用接口板实验电路结构，学习使用PROTEUS仿真软件实现单片机的虚拟仿真。

掌握虚拟仿真与实际系统仿真的有机衔接。

二、实验仪器和设备PC机、星研Star16L仿真器系统+仿真头PODPH51(DIP)、EL-Ⅱ型通用接口板实验电路，PROTEUS仿真软件。

三、实验内容1）P1口做输出口，经过74LS04反相器接八只发光二极管，编写程序，使发光二极管循环点亮。

2）（选作）P1口既做输入又做输出，在P1.0~P1.3口接四个平推开关，通过开关的不同位置向P1.0~P1.3输入不同的状态，然后利用输入指令读取所设开关状态，为验证输入结果的正确与否，将它们输出到P1.4~P1.7，经过74LS04反相器驱动发光二极管。

四、实验结果1）循环点亮八只发光二极管。

取P1.0口接出第一个二极管，以此类推，第八个接P1.7口。

Proteus 仿真图①循环左移，即从第一个二极管开始点亮到第八个二极管实验程序：ORG 0000HSTART:MOV R2,#8MOV A,#01H ;先让第一个发光二极管点亮LOOP: MOV P1,A ;从P1口输出到发光二极管LCALL DELAYRL A ;循环左移（从第一个发光二极管开始一直往下一个二极管）DJNZ R2,LOOP ;判断移动是否超过8位，未超过则继续循环LJMP START ;循环发光DELAY:MOV R5,#5 ;延时0.5秒子程序DEL1: MOV R6,#200DEL2: MOV R7,#126DEL3: DJNZ R7,DEL3DJNZ R6,DEL2DJNZ R5,DEL1RETEND仿真结果：发光二极管从D1开始发光，依次往下到D8，然后循环这一过程。

实验结果：发光二极管从第一个开始发光，依次往左到第八个，然后循环这一过程。

第3章1节并行口的输入输出操作

第3章1节并行口的输入输出操作


• void main( ) • { while(1) • { K0=1;K1=1;K2=1;K3=1; • LED0=K0; LED1=K1; • LED2=K2; LED3=K3; • } • }
2、请修改：
Байду номын сангаас
• （1）开关闭合时灯灭 D2L2A.C • （2）K0控制L3，„„.. D2L2B.C • （3）只有K0K1两个开关，编程： D2L2C.C • K1 K0 D3 D2 D1 D0
3.1.2
输入操作（D31\D31-2）
• 1、例子
• • • • • • • • •
#include<reg51.h> sbit LED0=P1^0; sbit LED1=P1^1; sbit LED2=P1^2; sbit LED3=P1^3; sbit K0=P1^4; sbit K1=P1^5; sbit K2=P1^6; sbit K3=P1^7;
• • • • • • • • • • • • • •
9 10 11 12 13 14 15 16 17 18 19 20 21 22
#include<reg51.h> //寄存器定义 #include<stdio.h> //一般I/O口定义 /***以下是全局变量定义*********/ sbit LED=P1^0; //LED灯连接在P1.0上 int data i; //定义一个整型全局变量 /*********主程序开始***************/ void main(void) { while(1) { LED=1; //LED灯点亮 for(i=0;i<1000;i++); //延时 LED=0； //LED灯熄灭 for(i=0;i<1000;i++); //延时 } }
89C51单片机 第8章

89C51单片机 第8章


8.1 89C51的并行输入 输出端口 的并行输入/输出端口 的并行输入
8.1.1 输入 输出接口信息传送方式 输入/输出接口信息传送方式
分为并行传送方式和串行传送方式两种。 分为并行传送方式和串行传送方式两种。 并行传送方式时: 并行传送方式时 每位数据独立设置一条传输线,并行传送多位数据 并行传送多位数据。 每位数据独立设置一条传输线 并行传送多位数据。 优点是传送数据的速度快，缺点是信号线多。 优点是传送数据的速度快，缺点是信号线多。 适用于短距离高速度数据的传送,例如连接打印机 例如连接打印机。 适用于短距离高速度数据的传送 例如连接打印机。 串行传送方式时: 串行传送方式时 数据按位串行发送,发送和接收 各只需一条传输线. 数据按位串行发送 发送和接收,各只需一条传输线 发送和接收 各只需一条传输线 优点是节省硬件资源，但数据传输的速度要慢。 优点是节省硬件资源，但数据传输的速度要慢。 通过调制解调器,电流环等 适于远距离的数据传送 (通过调制解调器 电流环等 通过调制解调器 电流环等)
表8.1 P0端口及其各位的地址 端口及其各位的地址
SFR MSB P0 87H P0.7 86H P0.6 位地址/位定义 位地址 位定义 85H P0.5 84H P0.4 83H P0.3 82H P0.2 81H P0.1 LSB 字节地址 80H P0.0 80H
P0口作输出时，直接用传送指令进行操作。 口作输出时，直接用传送指令进行操作。 口作输出时 例如： 例如： MOV P0 ，A P0口作输入时，要先写“1”,然后读入 准双向口 。 口作输入时， 然后读入(准双向口 口作输入时 要先写“ 然后读入 准双向口)。 例如： 例如： MOV P0 ，#0FFH MOV A ，P0
口作为地址/数据总线分时复用 ⑶ P0口作为地址 数据总线分时复用 口作为地址 外部扩展存储器或I/O芯片时 当89C51外部扩展存储器或 芯片时 由P0口 外部扩展存储器或 芯片时,由 口 口承担16位地址总线和 位数据总线作用。 和P2口承担 位地址总线和 位数据总线作用。 口承担 位地址总线和8位数据总线作用 P0口分时复用 传送低 位地址 (A0-A7)和作 位 口分时复用,传送低 和作8位 口分时复用 传送低8位地址 和作 的双向数据总线。 的双向数据总线。 电路中需加8位锁存器 位锁存器, 信号先把P0口输 电路中需加 位锁存器 用ALE信号先把 口输 信号先把 出的低8位地址锁存 位地址锁存, 出的低 位地址锁存 以后由地址锁存器向系统 提供低8位地址 然后P0口作为数据总线使用 位地址。 口作为数据总线使用. 提供低 位地址。然后 口作为数据总线使用 此时P0口不再作通用的 口使用。 口不再作通用的I/O口使用 此时 口不再作通用的 口使用。 或访问片外的RAM（或I/O接口） 接口） 用MOVX或访问片外的 或访问片外的 （ 接口 指令访问片外的ROM。 用MOVC指令访问片外的 指令访问片外的 。
并行口实验

并行口实验

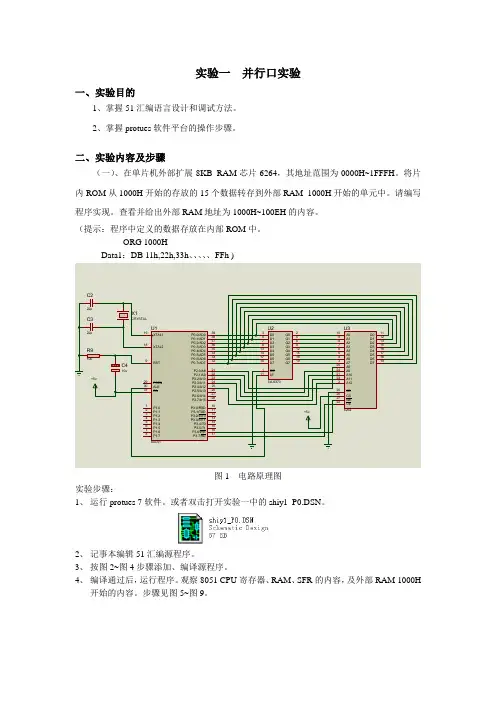

实验一并行口实验一、实验目的1、掌握51汇编语言设计和调试方法。
