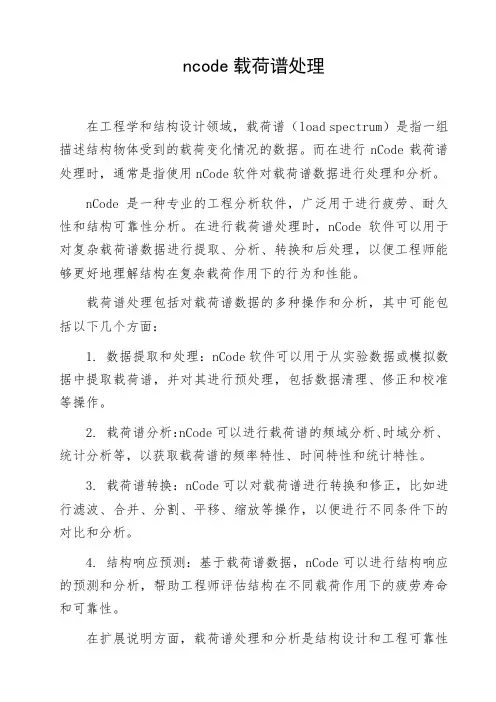

ncode载荷谱处理
在工程学和结构设计领域，载荷谱（load spectrum）是指一组描述结构物体受到的载荷变化情况的数据。
而在进行nCode载荷谱处理时，通常是指使用nCode软件对载荷谱数据进行处理和分析。
nCode是一种专业的工程分析软件，广泛用于进行疲劳、耐久性和结构可靠性分析。
在进行载荷谱处理时，nCode软件可以用于对复杂载荷谱数据进行提取、分析、转换和后处理，以便工程师能够更好地理解结构在复杂载荷作用下的行为和性能。
载荷谱处理包括对载荷谱数据的多种操作和分析，其中可能包括以下几个方面：
1. 数据提取和处理：nCode软件可以用于从实验数据或模拟数据中提取载荷谱，并对其进行预处理，包括数据清理、修正和校准等操作。
2. 载荷谱分析：nCode可以进行载荷谱的频域分析、时域分析、统计分析等，以获取载荷谱的频率特性、时间特性和统计特性。
3. 载荷谱转换：nCode可以对载荷谱进行转换和修正，比如进行滤波、合并、分割、平移、缩放等操作，以便进行不同条件下的对比和分析。
4. 结构响应预测：基于载荷谱数据，nCode可以进行结构响应的预测和分析，帮助工程师评估结构在不同载荷作用下的疲劳寿命和可靠性。
在扩展说明方面，载荷谱处理和分析是结构设计和工程可靠性
分析中非常重要的一部分，特别是在疲劳寿命评估和结构可靠性分析中发挥着关键作用。
nCode软件作为专业的工程分析软件，对于进行复杂载荷谱数据的处理和分析具有重要意义，可以帮助工程师更好地理解结构在实际工作条件下的性能和行为，从而指导工程设计和结构改进。
通过对nCode载荷谱处理和分析的深入了解和探讨，可以更好地应用这一工具进行工程实践，提高结构设计的可靠性和安全性。

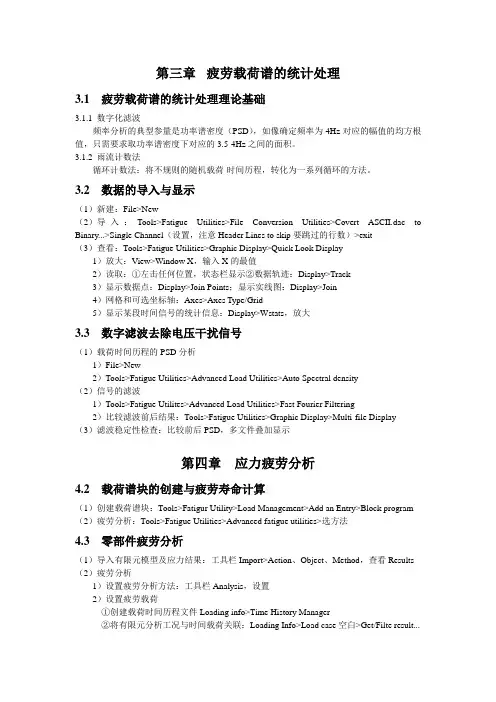

第三章疲劳载荷谱的统计处理3.1 疲劳载荷谱的统计处理理论基础3.1.1 数字化滤波频率分析的典型参量是功率谱密度（PSD），如像确定频率为4Hz对应的幅值的均方根值，只需要求取功率谱密度下对应的3.5-4Hz之间的面积。
3.1.2 雨流计数法循环计数法：将不规则的随机载荷-时间历程，转化为一系列循环的方法。
3.2 数据的导入与显示（1）新建：File>New（2）导入：Tools>Fatigue Utilities>File Conversion Utilities>Covert ASCII.dac to Binary...>Single Channel（设置，注意Header Lines to skip要跳过的行数）>exit（3）查看：Tools>Fatigue Utilities>Graphic Display>Quick Look Display1）放大：View>Window X，输入X的最值2）读取：①左击任何位置，状态栏显示②数据轨迹：Display>Track3）显示数据点：Display>Join Points；显示实线图：Display>Join4）网格和可选坐标轴：Axes>Axes Type/Grid5）显示某段时间信号的统计信息：Display>Wstats，放大3.3 数字滤波去除电压干扰信号（1）载荷时间历程的PSD分析1）File>New2）Tools>Fatigue Utilities>Advanced Load Utilities>Auto Spectral density（2）信号的滤波1）Tools>Fatigue Utilites>Advanced Load Utilities>Fast Fourier Filtering2）比较滤波前后结果：Tools>Fatigue Utilities>Graphic Display>Multi-file Display（3）滤波稳定性检查：比较前后PSD，多文件叠加显示第四章应力疲劳分析4.2 载荷谱块的创建与疲劳寿命计算（1）创建载荷谱块：Tools>Fatigur Utility>Load Management>Add an Entry>Block program （2）疲劳分析：Tools>Fatigue Utilities>Advanced fatigue utilities>选方法4.3 零部件疲劳分析（1）导入有限元模型及应力结果：工具栏Import>Action、Object、Method，查看Results （2）疲劳分析1）设置疲劳分析方法：工具栏Analysis，设置2）设置疲劳载荷①创建载荷时间历程文件Loading info>Time History Manager②将有限元分析工况与时间载荷关联：Loading Info>Load case空白>Get/Filte result...3）设置材料的疲劳特性：Material info>Materials Database Manager>create...4）求解：Solution Params5）疲劳分析：Job Control6）查看寿命结果云图：Import Fatigue Result...>Action:Read results>工具栏Results查看7）寿命列表显示：Import Fatigue Result...>Action:List Results...>most damaged nodes （3）优化设计：Import Fatigue Results...>Action:Optimize....1）参数优化：Parameter optimization>Scaling factor>Recalculate2）材料优化：Material Optimization...>Recalculate3）灵敏度分析：Sensitivity analysis>Scaling factor比例因子....4）灵敏度分析结果：results Display>Sensitivity plot第五章应变疲劳分析5.2 考虑残余应力的应变疲劳分析（1）导入有限元模型和应力分析结果（2）先不考虑残余应力的疲劳分析（3）考虑残余应力的疲劳分析1）设置疲劳分析方法：保留Material Info和Solution Params...的设置2）定义残余应力：Loading Info..>Static Load Case:2，单击enter。
机械零件疲劳载荷谱的方法研究作者：宋俊岭王波宋刚来源：《中国科技纵横》2014年第01期【摘要】在疲劳寿命估计的评估与机械设计方面，最为重要的基础就是机械零件疲劳载荷谱的系统编制，同时也成为了较为重要的凭证。
本文针对疲劳载荷开展细致的统计处理条件下，通过零均值转化的公式以及双参数的雨流计数法实行了妥善的处理方式，解决了非零均值所存在的不利影响，将幅值和均值的影响得出，从而将机械零件疲劳载荷谱的方法得出，希望得到一定的借鉴。
【关键词】机械零件疲劳载荷谱方法研究在零部件中所具备的随机疲劳载荷以及相应的应力需要对其明确，因为疲劳载荷一般具备着随机性、周期性以及时变性等，因此逐渐的凸显出复杂性，那么在一定程度上需要进行准确的计算。
1 数据处理载荷谱1.1 分析等效应力幅的概率分布函数在幅值频次的相关统计表当中，将数据的分布函数获取，所进行的数理统计当中，就是所谓的统计推断。
在一般情况下对参数的求解，会使用概率图的方式。
绘制概率图方面，一定要进行在概率纸中，若使用人工的绘制方式通常是较为吃力的，可是在Matlab当中主要给予了韦布尔概率和正态概率图。
通过wblplot（x）或者weibplot（x）命令，将韦布尔概率图有效绘制。
命令当中的x是样本中主要的数据向量[1]234-237。
1.2 载荷谱的无效幅值以及雨流计数法的舍弃存在疲劳损伤构件在于，应力循环以及应力幅值的次数，简化随机的载荷时间历程为半循环或者全循环的过程，就称作计数法。
现阶段，所实施的计数法在统计的角度上进行分析，能够分成双参数、单参数。
所涉及到的雨流计数法，在当下是非常合理的双参数技术方法，因为在实际载荷以及技术原理上，都能够相似于金属性零件中的循环应力，具备一定的力学性条件。
利用雨流计数法进行处理之后的结果，能够将频次、均值以及载荷幅值的关系得到。
可是，在一定程度上，也有些载荷不会对结构进行破坏，对待这样的小量循环，往往会叫做无效幅值。

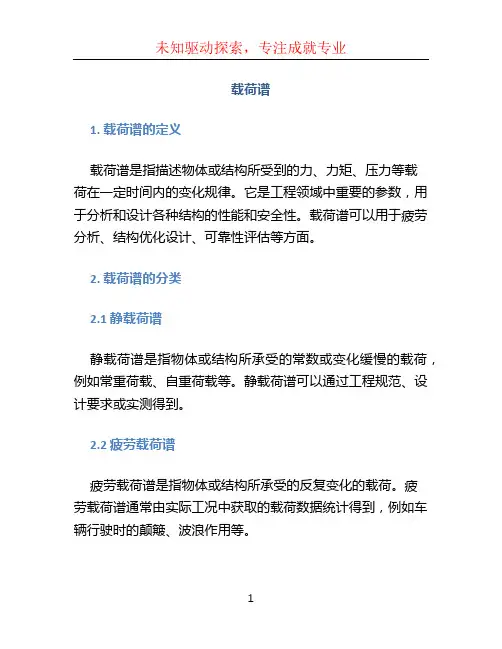

载荷谱1. 载荷谱的定义载荷谱是指描述物体或结构所受到的力、力矩、压力等载荷在一定时间内的变化规律。
它是工程领域中重要的参数，用于分析和设计各种结构的性能和安全性。
载荷谱可以用于疲劳分析、结构优化设计、可靠性评估等方面。
2. 载荷谱的分类2.1 静载荷谱静载荷谱是指物体或结构所承受的常数或变化缓慢的载荷，例如常重荷载、自重荷载等。
静载荷谱可以通过工程规范、设计要求或实测得到。
2.2 疲劳载荷谱疲劳载荷谱是指物体或结构所承受的反复变化的载荷。
疲劳载荷谱通常由实际工况中获取的载荷数据统计得到，例如车辆行驶时的颠簸、波浪作用等。
2.3 冲击载荷谱冲击载荷谱是指物体或结构所承受的短暂而强烈的载荷，通常是突发事件引起的。
冲击载荷谱可以用于分析结构的抗冲击能力，例如地震、爆炸等。
3. 载荷谱的测量与分析3.1 载荷传感器为了获得准确的载荷数据，需要使用载荷传感器对物体或结构进行测量。
常见的载荷传感器包括应变片、力传感器、加速度传感器等。
这些传感器可以将物理载荷转化为电信号，并通过数据采集系统进行记录和分析。
3.2 载荷谱分析方法载荷谱分析方法包括频域分析和时域分析两种。
•频域分析是将载荷信号转换为频域表示，通过傅立叶变换将信号分解为不同频率成分。
常用的频域分析方法有傅立叶变换、功率谱密度分析等。
•时域分析是以时间为基准，直接观察和分析载荷信号的时变特征。
常用的时域分析方法有波形分析、峰值分析、时序分析等。
4. 载荷谱的应用载荷谱在工程领域中有着广泛的应用。
•在机械工程中，载荷谱可用于确定机械零部件的使用寿命和可靠性，优化设计和材料选用。
•在航空航天领域，载荷谱可以用于分析飞机在不同飞行阶段和工况下的受力情况，评估结构疲劳损伤和飞行安全性。
•在建筑工程中，载荷谱可以用于评估建筑物在地震、风吹等自然灾害和人员活动下的承载能力和稳定性。
•在汽车工程中，载荷谱可以用于评估车辆在不同路况和行驶速度下的受力情况，指导车身设计和悬挂系统调校。

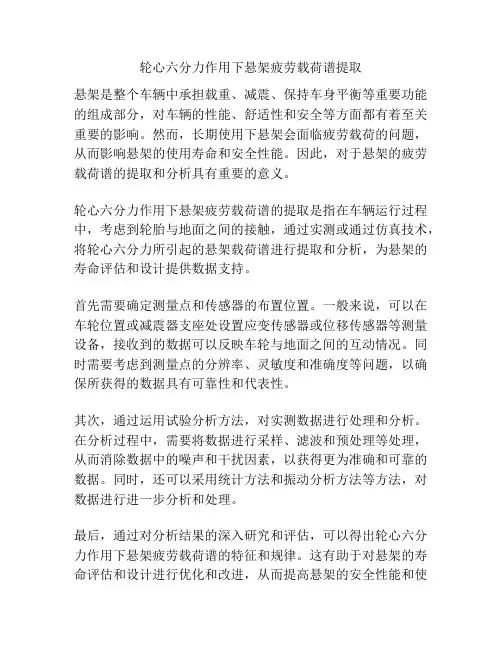

轮心六分力作用下悬架疲劳载荷谱提取悬架是整个车辆中承担载重、减震、保持车身平衡等重要功能的组成部分，对车辆的性能、舒适性和安全等方面都有着至关重要的影响。
然而，长期使用下悬架会面临疲劳载荷的问题，从而影响悬架的使用寿命和安全性能。
因此，对于悬架的疲劳载荷谱的提取和分析具有重要的意义。
轮心六分力作用下悬架疲劳载荷谱的提取是指在车辆运行过程中，考虑到轮胎与地面之间的接触，通过实测或通过仿真技术，将轮心六分力所引起的悬架载荷谱进行提取和分析，为悬架的寿命评估和设计提供数据支持。
首先需要确定测量点和传感器的布置位置。
一般来说，可以在车轮位置或减震器支座处设置应变传感器或位移传感器等测量设备，接收到的数据可以反映车轮与地面之间的互动情况。
同时需要考虑到测量点的分辨率、灵敏度和准确度等问题，以确保所获得的数据具有可靠性和代表性。
其次，通过运用试验分析方法，对实测数据进行处理和分析。
在分析过程中，需要将数据进行采样、滤波和预处理等处理，从而消除数据中的噪声和干扰因素，以获得更为准确和可靠的数据。
同时，还可以采用统计方法和振动分析方法等方法，对数据进行进一步分析和处理。
最后，通过对分析结果的深入研究和评估，可以得出轮心六分力作用下悬架疲劳载荷谱的特征和规律。
这有助于对悬架的寿命评估和设计进行优化和改进，从而提高悬架的安全性能和使用寿命。
总之，轮心六分力作用下悬架疲劳载荷谱的提取对于车辆设计和安全性能具有重要意义。
通过实测和仿真技术等方法，可以获得更为准确和可靠的数据，从而对悬架的寿命评估和设计进行科学的分析和研究。
在实际应用中，悬架的受力情况除了轮心六分力之外，还会受到车辆的行驶状态、路面条件、悬架结构等多种因素的影响。
因此，在对轮心六分力作用下悬架疲劳载荷谱进行提取时，还需要考虑到这些因素的影响。
首先，车辆的行驶状态会对悬架载荷产生影响。
例如，在路面不平的情况下，悬架会受到更大的振动和冲击，从而会产生更高的载荷。

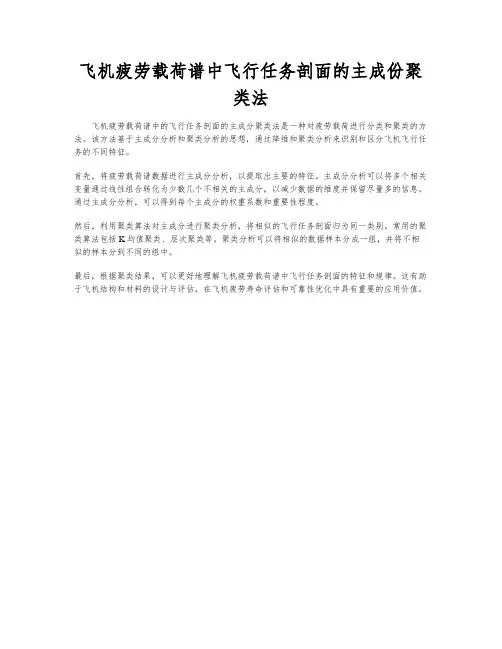

飞机疲劳载荷谱中飞行任务剖面的主成份聚
类法
飞机疲劳载荷谱中的飞行任务剖面的主成分聚类法是一种对疲劳载荷进行分类和聚类的方法。
该方法基于主成分分析和聚类分析的思想，通过降维和聚类分析来识别和区分飞机飞行任务的不同特征。
首先，将疲劳载荷谱数据进行主成分分析，以提取出主要的特征。
主成分分析可以将多个相关变量通过线性组合转化为少数几个不相关的主成分，以减少数据的维度并保留尽量多的信息。
通过主成分分析，可以得到每个主成分的权重系数和重要性程度。
然后，利用聚类算法对主成分进行聚类分析，将相似的飞行任务剖面归为同一类别。
常用的聚类算法包括K均值聚类、层次聚类等。
聚类分析可以将相似的数据样本分成一组，并将不相似的样本分到不同的组中。
最后，根据聚类结果，可以更好地理解飞机疲劳载荷谱中飞行任务剖面的特征和规律。
这有助于飞机结构和材料的设计与评估，在飞机疲劳寿命评估和可靠性优化中具有重要的应用价值。
