滁州电信网管监控中心培训教材
总带宽为 224Mbps 的 HDLC 通信控制网，也称为信令交换网。受硬件设计的限制， 每 4 条 HW 上最多只能提供 32 条 HDLC 通道，所以总 HDLC 通道数为 112×8=896 个。CCM 采用帧交换方式完成模块间信令交换——中心模块内各模块间通信控制 数据的传递及所带的交换模块（SM）与其它模块间的通信控制信息的分发传递。 同步定时系统（STM） STM 保证系统与上级网同步，并提供系统内部各模块使用的同步定时基准。 STM 从 BITS 设备或上级交换设备提供的时钟基准中提取恢复时钟信号，输出 32 路 8KHz 和 2.048MHz 时钟信号到各模块。STM 到 CPM 有串口线连接，受 CPM 的控 制。 业务线路接口模块（LIM） LIM 主要完成业务数据与信令数据的复合和分解，提供传输线路驱动接口， 使中心模块与其它网络设备相联。 LIM 提供 40.96Mb/s 的光纤接口 （与 SM 相连） 、 STM-1（155Mb/s）中继接口和 E1（2.048Mb/s）中继接口，三种接口互为取舍。 在 SPM 组网中，LIM 还为 SPM、SRM 提供 2MHW、8MHW 的内部资源。 2.3 主要单板 中央处理单元板（CPC） AMP、CDP、BCP 硬件均为 CPC 板，通过加载相应的主机软件完成主控、中心 数据库、总线搬移的功能，均为主备用工作。其中 AMP 、BCP 必须满配置，CDP 根据实际情况进行配置，可以为 2 块或 4 块。 中心交换网板（CNU） CNU 板由 2 个 8K 单 T 网组成，并提供交换网的控制接口，完成 128K 网的中 央接续， 即完成业务交换网的第二级交换。 同时支持交换网自检所需的插入回读、 时钟检测以及主备切换等控制功能。CNU 板和 SNU 板构成一个完整的交换网，实 现业务数据或语音的交换。 边缘交换网板（SNU） SNU 板由 8 个 4K 单 T 网组成，其中 4 个构成一级交换网，另 4 个构成三级 交换网，完成 128K 网的边缘级交换。 时钟板（CKS） CKS 是交换机时钟系统的基准时钟源产生板，板内有二级高稳恒温晶体。该 板的主要功能在于：跟踪外部基准信号，过滤外基准的抖动、漂移等，使其本身 输出的定时信号具有高的频率准确度和稳定度，为交换机提供一个优良的时钟
线
8kHz 2.048MHz 2.048Mb/S
上级局时钟
2.2 功能模块 中央处理模块（CPM） CPM 完成系统全局数据的存储和处理，并负责对 AM/CM 中的单板管理。CPM 到 CCM 有 HDLC 链路，再通过 CCM 到各模块的 HDLC 链路来控制各模块的工作。同 时，CPM 到各模块有逃生串口线，作为 HDLC 链路的备份，当 HDLC 链路故障时， 通过逃生串口线传递消息。 HDLC（High Level Data Link Control Procedure）即高级数据链路控制规 程，简单地说，就是一种数据链路协议，以保证在数据链路层中相邻节点间数据 帧的可靠传送。 中央交换网（CNET） CNET 是一个容量可达 128K（131070×131070 时隙）的中央交换网，完成业 务交换， 用于话音和窄带数据通信。 其容量以 16K 为单位灵活扩容， 有多种配置。 CNET 对外提供 64 对高速光纤链路（HOFL） ，其中 32 对主用，32 对备用（1 对包 括 1 收和 1 发共 2 根光纤） 。 每条 HOFL 包括 4096 个时隙， 传输速率为 393.2Mb/s。 通信控制模块（CCM） CCM 对外提供 112 条输入 HW（每条 HW 速率为 2.048Mbps）和 112 条输出 HW，
终端组
E1 OFL 40.96M
SPM SM
SMII
OFL
光纤链路 交换模块 远端交换模块 业务处理模块
C&C08 交换机
SM SMII SPM
C&C08 交换系统提供了开放、灵活、丰富的接口，组网十分灵活，组网图如 图所示。 AM/CM 和 SM 配合是传统的组网方式， AM/CM 通过 40.96Mbit/s 内部专用光接 口连接 SM（包括 RSM） ，通过 E1 接口接 SMII，SM/SMII 用于提供用户/中继接口。 最大可提供 80 万用户（即 128 个负荷分担 SM 模块对应的等效用户线） ，作为大 容量端局使用。
5
滁州电信网管监控中心培训教材
在上图中简单地标明了各模块间的连接，不是很具体，下图具体地标明了 各模块间的连接。
40.96Mbps 40M 光 纤E1(2.048Mbps) 55Mbps) STM-1(155. E1 电 缆 155M光 纤
中央交换网 CNET
告警箱
LI M 框 HO
FL
393M高速光 纤 HDLC CNET 框
管理模块（AM ） 主要负责模块间呼叫接续管理， 并提供交换机主机系统与计算机网络的开放 式管理结构。AM 由前管理模块（FAM）和后管理模块（BAM）构成。 前管理模块（FAM） 负责整个交换系统的模块间呼叫接续管理， 各 SM 之间的接续都需要经过 FAM 转发消息。FAM 还提供交换机主处理机与维护操作终端的接口，硬件上与 CM 结 合在一起，合称为 FAM/CM，又常简称为 AM。FAM（前台）面向用户，提供业务接 口，完成交换的实时控制与管理，也称主机系统。主要处理话单记录、话务统计 等定时性管理任务。 后管理模块（BAM） 一方面提供与 FAM 的接口， 另一方面采用客户机/ 服务器方式实现交换机与 开放式网络系统的互联。并且通过 Ethernet 接口/HDLC 链路与 FAM 直接相连， 是 C&C08 数字程控交换机与计算机网相连的枢纽，提供以太网接口，可接入大量 工作站，提供 V.24/V.35/RS-232 接口与网管中心相连。 BAM（后台）面向维护 者，完成对主机系统的管理与监控，也称终端系统，BAM 硬件上是一台服务器。 BAM 上装有终端系统软件， 基于 WINDOWS 操作平台， 是全中文多窗口的操作界面， 操作灵活，功能完善。 通讯模块（CM ） 主要由中心交换网和通信接口组成，负责各模块间话路和信令链路的接续。 SM 模块间进行话路接续时需要经过模块间的信令链路传递消息，此消息也称为 内部信令，例如被叫号码、应答信号等，区别于局间信令。AM、CM 功能可分， 物理上不可分，硬件上将 FAM 和 CM 做在一起。 交换模块（SM ） 提供分散数据库管理、呼叫处理、维护操作等各种功能。SM 是具有独立交 换功能的模块，可实现模块内用户呼叫接续及交换的全部功能，并配合 AM/CM 中的中心交换网完成 SM 间的交换功能。SM 提供各种接口（用户线接口、中继线 接口） ，负责同模块内来自各种接口的呼叫接续。在小容量情况下，SM 可以单模 块成局。 SM 按照接口单元的不同可分为用户交换模块 （USM） 、 中继交换模块 （TSM） 和用户中继交换模块（UTM） 。 USM 只提供用户线接口； TSM 只提供中继线接口；
通信控制模块 线 CCM
逃生串口 串口 线
中央处理模块 CPM 10Mbps
管理接口有： LAN 10Mbps FDDI 100Mbps V.24/V.35 64kbps, 128Kbps RS-232 后管理模块 告警箱串口 BAM
告警 箱
HDLC 接口模块 LI M LIM 心培训教材
AM/CM 和 SPM、SRM 配合，可以组成全新的 SPM 组网方式。通过 E1 或 STM-1 接口可连接各种业务网，如公共交换网（PSTN） 、分组交换网（PSPDN） 、接入网 （AN） 、移动网等。由 SPM 代替普通的 SM 提供业务处理和协议处理，由 SRM 提供 业务处理所需的各种资源，由 LIM 提供到外局的中继接口（E1 、STM-1） 。最大可 提供 18 万中继，作为网间接口局、大容量汇接局、长途交换局等使用。 目前 SM 模块的最大容量为 6688 用户线，SPM 模块的最大容量为 4096 中继 线。对于需要更大容量的局，可以用交换模块或业务处理模块叠加，并由 AM/CM 将所有交换模块和业务处理模块连为一体。 AM/CM 带多个交换模块/业务处理模块，有利于系统安全。一个交换模块或 业务处理模块出现故障只影响该模块的用户，其他模块的工作完全不受影响。系 统的容量由 AM/CM 决定，是指 AM/CM 能带“标准 SM”的数量，“标准 SM”是指 对 AM/CM 提供 1024 个时隙接口和 1 个 2.048Mbit/s 的 HDLC 共路信令协议接口的 通信功能模块。 C&C08 交换系统提供多种网同步信号输入方式 （E1、 2.048MHz 、 5MHz、 10MHz、 8kHz） ，以满足国家有关同步网的要求。 C&C08 交换系统提供接入网管的多种方式（V.24/V.35/RS232） ，以满足远端 集中维护的要求。其中接入网管的方式为符合国标规定的 MML 字符流，即 C&C08 交换系统可以接入任何可识别标准 MML 字符流的网管系统中。 1.2 C&C08 交换机的功能模块 C&C08 数字程控交换系统分为管理模块（AM） 、通信模块（CM） 、业务处 理模块（SPM） 、共享资源模块（SRM）和交换模块（SM）等几大部分。
C&C08 数字程控交换系统虚拟机
2. 中心模块
2.1 系统结构 中心模块由管理通信模块（AM/CM） 、业务处理模块（ SPM）和共享资源模 块（SRM）组成，其中管理通信模块（AM/CM）由中央处理模块（CPM） 、中央交换 网 （CNET） 、 通信控制模块 （CCM） 、 同步定时系统 （STM） 、 业务线路接口模块 （LIM） 、 后管理模块（BAM）和综合告警箱七大部分组成。中心模块的系统结构如图所示
C&C08 数字程控交换系统的硬件结构
2
滁州电信网管监控中心培训教材
注：
AM—Administration Module，管理模块 CM—Communication Module，通信模块 BAM—Back Administration Module，后管理模块 SPM—Service Processing Module，业务处理模块 SRM—Shared Resource Module，共享资源模块 SM—Switching Module，交换模块

合集下载

C&C08程控交换机数据配置

C&C08程控交换机数据配置

RMV BRD: MN=1, F=1, S=23,CONFIRM=Y; ADD BRD: MN=1, F=1, S=17,BT=LPN7;
ADD BRD: MN=1, F=1, S=18,BT=MFC32;RMV BRD: MN=1, F=4,S=4,CONFIRM=Y;
RMV BRD:MN=1,F=4,S=5,CONFIRM=Y;RMV BRD:MN=1,F=4,S=6,CONFIRM=Y;
ADD CALLSRC: CSC=0, CSCNAME="东北林业大学", PRDN=0, P=0, RSSC=1,CONFIRM=Y;//增加呼叫源
ADD CNACLD: P=0, PFX=K'424, CSTP=BASE, CSA=LCO, RSC=65535, MIDL=7, MADL=7,CONFIRM=Y;//增加本局呼叫字冠
RMV BRD:MN=1, F=0, S=21,CONFIRM=Y;RMV BRD:MN=1, F=0, S=22,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=4,CONFIRM=Y; RMV BRD: MN=1, F=1, S=5,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=7,CONFIRM=Y; RMV BRD: MN=1, F=1, S=8,CONFIRM=Y;
3.七号链路数据配置过程：增加MTP目的信令节点ADD N7DSP——增加MTP链路级ADD N7LKS——增加MTP路由ADD N7RT增加MTP链路ADD N7LNK——增加局向ADD OFC——增加子路由ADD SRT——增加路由ADD RT——增加路由分析ADD RTANA——增加七号信令中继群ADD N7TG——增加出局呼叫字冠ADD CNACLD——增加号码变换——号首处理
C&C08数字程控交换机

C&C08数字程控交换机

CC08B数字程控交换系统PSTN新业务使用指导书华为技术有限公司版权所有侵权必究华为机密，未经许可不得扩散级：修订记录华为机密，未经许可不得扩散级：目录第1章概述 (1)第2章使用说明 (2)2.1 缩位拨号 (2)2.2 热线服务 (2)2.3 呼出限制 (3)2.4 唤醒服务 (3)2.5 免打扰服务 (4)2.6 无条件前转 (4)2.7 遇忙呼叫前转 (5)2.8 无应答呼叫前转 (5)2.9 呼叫等待 (6)2.10遇忙回叫 (6)2.11 查找恶意呼叫 (7)2.12 修改用户密码 (7)2.13三方通话 (7)2.14 用户拍叉召集式会议电话 (8)2.15 话务员强拆 (8)2.16秘书业务 (8)2.17 秘书台业务 (8)2.18立即热线 (9)2.19 话务员监听 (9)2.20 中继监听 (9)2.21号码限呼 (9)2.22缺席用户 (10)2.23 遇忙记存呼叫 (10)2.24 主叫号码显示 (10)2.25 主叫线识别限制 (11)2.26 主叫线识别限制逾越 (11)2.27 话务员强插 (11)2.28 设置呼叫转移 (11)2.29呼叫转移 (11)2.30 用户拍叉召集式的会议电话 (12)2.31 汇接式会议电话 (12)2.32 撤消所有已登记的新业务 (13)2.33 呼叫等待中的主叫号码显示 (13)2.34 升压方式语音留言通知 (14)华为机密，未经许可不得扩散级：2.35 呼叫前转表 (14)2.36 话务员登录 (15)2.37指定代答 (15)2.38同组代答 (15)2.39 主叫号码显示限制临时预约 (15)2.40 主叫号码显示临时预约 (16)2.41 主叫号码显示限制永久预约 (16)2.42 远端双音撤消无条件前转 (16)2.43 远端双音撤消遇忙前转 (16)2.44 远端双音撤消无应答前转 (16)2.45 被叫线识别（应用于ISDN话机）。

程控交换专业基础知识

程控交换专业基础知识


DTMF电话机频率表
高频 低频
697Hz
1209Hz 1
770Hz
4
852Hz
7
941Hz
*
1336Hz 2 5 8 0
1477Hz 3
1633Hz A
6
B
9
C
#
D
多频信号的接收
程控交换机软件系统
在线程序（联机程序） 支援程序（脱机程序）
在线程序
在线程序是交换机中运行使用的、对交换系 统各种业务进行处理的软件总和，它可分成 系统程序和应用程序。
在容量较小的数字程控电话交换机中，数字交 换网络可以由单级T 接线器构成，但容量有限.
为了扩大交换机的容量，通常采用T 接线器和 S 接线器相结合的多级交换结构。
多级交换结构有2种基本情况：
1、空-时-空(STS)交换网络，
2、时-空-时(TST)交换网络。
数字交换网络(TST)
PCM0/TS2----PCM7/TS31的交换举例
电话通信网的基本组成部件
电话通信网由三部分组成：终端设备或用户 设备(CPE)、交换设备和传输设备或链路
为什么要引入交换机
疑问？
为什么要引入交换机
为什么要引入交换机
两两相连，需要的连线对数为？
为什么要引入交换机
用户两两直接相连（用户数为N时）：
所需的互连线对数为：N（N-1）/2。
为什么要引入交换机
PCM时分多路通信系统的基本原理
（PCM＝Pulse Code Modulation）
PCM时分多路通信系统的基本原理
PCM传输系统图
PCM传输码型
PCM传输码型
PCM传输码型
HDB3码
cc08第2章 维护操作指导

cc08第2章 维护操作指导

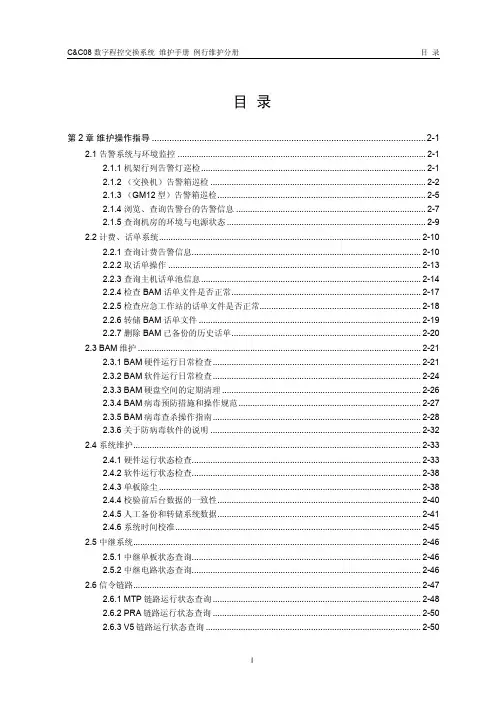

目录第2章维护操作指导..............................................................................................................2-12.1 告警系统与环境监控..........................................................................................................2-12.1.1 机架行列告警灯巡检................................................................................................2-12.1.2 （交换机）告警箱巡检............................................................................................2-22.1.3 （GM12型）告警箱巡检.........................................................................................2-52.1.4 浏览、查询告警台的告警信息.................................................................................2-72.1.5 查询机房的环境与电源状态.....................................................................................2-92.2 计费、话单系统................................................................................................................2-102.2.1 查询计费告警信息..................................................................................................2-102.2.2 取话单操作............................................................................................................2-132.2.3 查询主机话单池信息..............................................................................................2-142.2.4 检查BAM话单文件是否正常.................................................................................2-172.2.5 检查应急工作站的话单文件是否正常.....................................................................2-182.2.6 转储BAM话单文件...............................................................................................2-192.2.7 删除BAM已备份的历史话单.................................................................................2-202.3 BAM维护.........................................................................................................................2-212.3.1 BAM硬件运行日常检查.........................................................................................2-212.3.2 BAM软件运行日常检查.........................................................................................2-242.3.3 BAM硬盘空间的定期清理.....................................................................................2-262.3.4 BAM病毒预防措施和操作规范..............................................................................2-272.3.5 BAM病毒查杀操作指南.........................................................................................2-282.3.6 关于防病毒软件的说明..........................................................................................2-322.4 系统维护...........................................................................................................................2-332.4.1 硬件运行状态检查..................................................................................................2-332.4.2 软件运行状态检查..................................................................................................2-382.4.3 单板除尘................................................................................................................2-382.4.4 校验前后台数据的一致性.......................................................................................2-402.4.5 人工备份和转储系统数据.......................................................................................2-412.4.6 系统时间校准.........................................................................................................2-452.5 中继系统...........................................................................................................................2-462.5.1 中继单板状态查询..................................................................................................2-462.5.2 中继电路状态查询..................................................................................................2-462.6 信令链路...........................................................................................................................2-472.6.1 MTP链路运行状态查询.........................................................................................2-482.6.2 PRA链路运行状态查询.........................................................................................2-502.6.3 V5链路运行状态查询............................................................................................2-502.6.4 RSA链路运行状态查询.........................................................................................2-51 2.7 其他设备...........................................................................................................................2-522.7.1 线缆系统的检查与维护..........................................................................................2-522.7.2 供电系统的检查与维护..........................................................................................2-532.7.3 接地系统的检查与维护..........................................................................................2-542.7.4 防护装备的检查与维护..........................................................................................2-54第2章维护操作指导2.1 告警系统与环境监控2.1.1 机架行列告警灯巡检1. 机架行列告警灯功能概述机架行列告警灯用于指示机柜设备的硬件告警，如单板故障、风扇故障、电源故障等，它由行灯和列灯组成。
