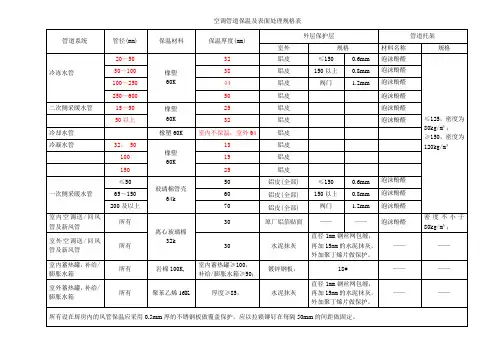

. 常用管道保温厚度数据表
柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)
管道公称直径 厚度 管道公称直径 厚度
房间吊顶内、机房 15～25 25 15～25 25
32～80 30 32～80 30
≥100 35 ≥100 35
室外 15～25 35 15～25 30
32～80 40 32～80 35
≥100 50 ≥100 40
二、热水、冷热合用管（5～60℃）
柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)
管道公称直径 厚度 管道公称直径 厚度
房间吊顶内、机房 ≤50 30 ≤40 35
70～150 30 50～100 40
≥200 35 125～250 45
≥300 50
室外
≤50 35 ≤40 40
70～150 35 50～100 45
≥200 40 125～250 50
≥300 55 .
. 三、热水、冷热合用管（0～95℃）
聚氨酯硬质泡沫（直埋）(mm) 玻璃棉管壳(mm)
管道公称直径 厚度 管道公称直径 厚度
房间吊顶内、机房 ≤32 30 ≤50 50
40～200 35 70～150 60
≥250 45 ≥200 70
室外 ≤32 35 ≤50 60
40～200 40 70～150 70
≥250 50 ≥200 80
四、蓄冰管道(≥-10℃)
柔性泡沫橡塑(mm) 聚氨酯发泡(mm)
室内 15～40 35 30
50～100 40 40
≥125 50 50
板式换热器 35 -
槽、罐 60 50
室外 15～40 40 40
50～100 50 50
≥125 60 60
槽、罐 70 70 .
. 五、空调凝结水管道
柔性泡沫橡塑管壳(mm) 玻璃棉管壳(mm)
空调房间吊顶内 10 10
非空调房间 15 15
六、空调风管道
柔性泡沫橡塑板(mm) 玻璃棉板、毡(mm)
送风温度≥14℃ 在非空调房间内 20 40
在空调房间内 20 30
送风温度≥4℃ 在非空调房间内 25 50
在空调房间内
25 40
七、冷媒管道(分体空调，VRV)
安装说明 要求的保温层的最小厚度
1、通过空调空间 19mm
2、通过非空调空间 19mm
3、贯穿浴室吊顶空间 25mm
八、导热系数 .
. 离心玻璃棉 λ＝0.031+0.00017tm W/m.K
柔性泡沫橡塑 λ＝0.03375+0.000125 tm W/m.K
聚氨酯 λ＝0.0275+0.0009tm W/m.K
聚氨酯硬质泡沫（直埋）λ＝0.02+0.00014 tm W/m.K
岩棉或矿棉 λ＝0.0314+0.0002 tm W/m.K
tm－保冷层的平均温度℃，取管内冷热媒与管道周围空气平均温度。
