通信原理实验报告脉冲幅度调制与解调实验

  • 格式：doc
  • 大小：753.50 KB
  • 文档页数：6

太原理工大学学生实验报告

学院名称 信息工程 专业班级 *** 学号 *** 实验成绩

学生姓名 *** 同组人姓名 实验日期 ***

课程名称 通信原理 实验题目 七、脉冲幅度调制与解调实验

实验记录:

一 实验目的

1.理解脉冲幅度调制的原理和特点。

2.了解脉冲幅度调制波形的频谱特性。

二 实验内容

1.观察基带信号，脉冲幅度调制信号，抽样时钟的波形，并注意观察他们之间的相互关系及特点。

2.改变基带信号或抽样时钟的频率，重复观察波形。

3.观察脉冲幅度调制波形的频谱。

三 实验器材

1 信号源模板

2 PAM,AM模板

3 终端模块

4 频谱分析模块

5 20M双踪示波器（一台）

6 频率计（一台）

7 音频信号发生器（一台）

8 立体声单放机（一台）

9 立体声耳机（一副）

10 连接线（若干）

四 实验原理

抽样定理表明：一个频带限制在（0，Hf）内的时间连续信号m(t),如果以秒fH*21的间隔对他进行等间隔抽样，则m(t)将被所得到的抽样值完全确定。

假定将信号m(t)和周期为T的冲击函数)(tT相乘，如图7-1所示。乘积便是均匀间隔为T秒的冲激序列，这些冲击序列的强度等于相应瞬时上m(t)的值，他表示对函数m(t)的抽样函数。若用)(tms表示此抽样函数，则有：)(tms= m(t)* )(tT

实验室名称 通信实验室 指导教师签名:

乘法器 低通滤波器 m(t)

)(tT )(tmsm(t)

图7-1抽样与恢复 太原理工大学学生实验报告

学院名称 信息工程 专业班级 *** 学号 *** 实验成绩

学生姓名 *** 同组人姓名 实验日期 ***

课程名称 通信原理 实验题目 七、脉冲幅度调制与解调实验

实验记录:

假设m(t)，)(tT和)(tms的频谱分别为M(w),)(wT和)(wMs。按照频率卷积定理，m(t)

)(tT和的傅里叶变换是M(w)和)(wT的卷积:

)(wMs=*21[M(w)* )(wT)]

因为 T=)(*2snTnT

s=T*2

所以 )(wMs=)](*)([1nsTnMT

由卷积关系，上式可写成

)(wMs=nsnMT)(1

该是表明，已抽样信号)(tms的频谱)(wMs是无穷多个间隔为s的相叠加而成。这就意味着)(wMs中包含)(M的全部信息。需要注意，若抽样间隔T变得大于Hf*21，则)(M和)(wT的卷积在相邻的周期内存在重叠（亦称混叠），因此不能由)(wMs恢复)(M。可见，T=Hf*21是抽样的最大间隔，他被称为奈奎斯特间隔。图7-2画出当抽样频率BfH*2时（不混叠）及当抽样频率BfH*2时（混叠）两种情况下冲激抽样信号的频谱。

实验室名称 通信实验室 指导教师签名:

太原理工大学学生实验报告

学院名称 信息工程 专业班级 *** 学号 *** 实验成绩

学生姓名 *** 同组人姓名 实验日期 ***

课程名称 通信原理 实验题目 七、脉冲幅度调制与解调实验

实验记录:

所谓脉冲振幅调制，既是脉冲载波的幅度随基带信号变化的一种调制方式。如果脉冲载波是由冲击脉冲组成的，则上述所介绍的定理。就是脉冲幅度调制的原理。

但是，实际上理想的冲击脉冲物理实现困难，通常采用窄脉冲来代替。本实验模块采用32K或64K或1MKHz的窄矩形脉冲来代替理想的窄脉冲串，当然，也可以采用外接抽样脉冲对输入信号进行脉冲幅度调制，本实验采用图7-3所示的原理方框图。具体的电路原理图如图7-4所示。

实验室名称 通信实验室 指导教师签名:

太原理工大学学生实验报告

学院名称 信息工程 专业班级 *** 学号 *** 实验成绩

学生姓名 *** 同组人姓名 实验日期 ***

课程名称 通信原理 实验题目 七、脉冲幅度调制与解调实验

实验记录:

图中，被抽样的信号从S201输入，若此信号为音频信号(300-3400ZH)，则它经过TL084构成的电压跟随器后，被送到模拟开关4066的第一脚。此时，将抽样脉冲由S202输入，其频率大于或等于输入音频信号的2倍即可，但至少应高于3400Hz。该抽样脉冲送到U201(4066)的13脚作为控制信号，当该脚为高电平时，U201的1脚和2脚导通，输出调制信号；当U201的13脚为低电平时，U201的1脚和2脚断开，无波型输出。因此，在U201的2脚就可以观察到比较理想的脉冲幅度调制信号。

若要解调出原始语音信号，则将调制信号送入截止频率为3400Hz的低通滤波器。因为抽样脉冲的频率远高于输入的音频信号的频率，因此通过低通滤波器之后高频的抽样时钟信号已经被滤除，因此，只需通过一低通滤波器便能无失真地还原出原音频信号。调制电路如图7-5所示。

实验室名称 通信实验室 指导教师签名:

音频输入 隔离电路 调制电路 低通滤波器

抽样脉冲 音频输出

图7-3 脉冲幅度调制原理框图 太原理工大学学生实验报告

学院名称 信息工程 专业班级 *** 学号 *** 实验成绩

学生姓名 *** 同组人姓名 实验日期 ***

课程名称 通信原理 实验题目 七、脉冲幅度调制与解调实验

实验记录:

五 实验步骤

1 将信号源模块，PAMAM模块，终端模块，频谱分析模块小心的固定在主机箱中，确保电源接触良好。

2 插上电源线，打开主机箱右侧的就流开关，再分别按下四个模块中的开关POWER1，POWER2,S2,S3,对应的发光二极管LED001,LED002,D200,D201,LED600,L1,L2发光，按一下信号源的复位键，四个模块均开始工作。

3 将信号源模块产生的2KHz（峰-峰值在2V左右，从信号输出点“模块输出”输出）的正弦波送入PAMAM模块的信号输入点“PAM音频输入”，将信号源产生的62.5KHz的方波（从信号输出点64K输出）送入PAMAM模块的信号输入点“PAM时钟输入”，观察“调制输出”和“解调输出”点的波形。

4. 将点“PAM音频输入”和“调制输出”的波形分别送入频谱分模块，观察其频谱并比较之。

5 将“解调输出”引入终端模块，用耳机听还原出来的声音，与单方机直接输出的声音比较，判断该通信系统性能的优略。

六 输出图形记录如下：

Pam音频输入fft

实验室名称 通信实验室 指导教师签名:

太原理工大学学生实验报告

学院名称 信息工程 专业班级 *** 学号 *** 实验成绩

学生姓名 *** 同组人姓名 实验日期 ***

课程名称 通信原理 实验题目 七、脉冲幅度调制与解调实验

实验记录:

调制输出

解调输出 解调输出fft

实验室名称 通信实验室 指导教师签名:

合集下载

通信原理模拟调制解调实验报告

通信原理模拟调制解调实验报告

3.1 模拟调制解调实验

3.1.1 常规调幅(AM)

一．概述

在连续波的模拟调制中，最简单的形式是使单频余弦载波的幅度在平均值处

随调制信号线性变化，或者输出已调信号的幅度与输入调制信号f(t)呈线性对应

关系，这种调制称为标准调幅或一般调幅，记为AM。本实验采用这种方式。

二．实验原理及其框图

1. 调制部分

标准调幅的调制器可用一个乘法器来实现。

2. 解调部分：

解调有相干和非相干两种。非相干系统设备简单，但在信噪比较小时，相干

系统的性能优于非相干系统。这里采用相干解调。

三．实验步骤

1．根据AM 调制与解调原理，用Systemview 软件建立一个仿真电路，如下图所

示：

2. 元件参数配置

Token 0: 被调信息信号—正弦波发生器 （频率=1000 Hz）

Token 1,8: 乘法器

Token 2: 增益放大器 （增益满足不发生过调制的条件）

Token 4: 加法器

Token 3,10: 载波—正弦波发生器 （频率=50 Hz）

Token 9: 模拟低通滤波器 （截止频率=75 Hz）

Token 5,6,7,11: 观察点—分析窗

3. 运行时间设置

运行时间=0.5 秒 采样频率=20,000 赫兹

4. 运行系统

在Systemview 系统窗内运行该系统后，转到分析窗观察Token5,6,7,11 四个

点的波形。

总的波形图：

被调信息信号波形

载波波形

已调波形

解调波形

5. 功率谱

在分析窗绘出该系统调制后的功率谱。

总的功率谱图：

被调信息信号功率谱Sink5:

载波波形的功率谱

已调波形的功率谱

解调波形的功率谱

四．实验结果

3. 改变增益放大器的增益，观察过调制现象，说明为什么不能发生过调制。

答：增益小于1时，能不失真的恢复原信号。随着增益的增大会出现过调制现象。出现过调制会导致失真。

4. 观察AM的功率谱，分析说明实验结果与理论值之间的差别。

南理工通信原理实验报告

南理工通信原理实验报告

南理工通信原理实验报告

实验名称：基于南理工通信原理的调制解调实验

实验目的：

1.掌握调幅、调频和解调的基本原理；

2.学会使用实验设备进行调制解调信号的生成和分析；

3.了解调制解调过程中信号的频谱特性。

实验仪器：

1.示波器：用于观察信号的波形；

2.功率放大器：用于放大调制后的信号；

3.函数信号发生器：用于产生调制信号；

4.频谱仪：用于分析调制信号的频谱特性。

实验原理：

1.调幅（AM）原理：

调幅是指将模拟信号的幅度变化嵌入到载波信号中的一种调制方式。其基本原理是先将模拟信号经过调制器调制成带有载波的信号，然后再经过功率放大器放大。解调时，使用一个包络检波器将调制后的信号分离出来。

2.调频（FM）原理： 调频是指将模拟信号的频率变化嵌入到载波信号中的一种调制方式。其基本原理是先将模拟信号经过调制器调制成带有载波的信号，然后再经过功率放大器放大。解调时，使用频率判决器将调制后的信号分离出来。

实验步骤：

1.将函数信号发生器的输出连接到调制器的输入端，将调制器的输出连接到功率放大器的输入端，将功率放大器的输出连接到示波器的通道1输入端。

2.打开示波器、功率放大器和函数信号发生器，设置函数信号发生器的输出频率和幅度。

3.分别进行调幅和调频实验：

3.1调幅实验：

-设置函数信号发生器的输出为正弦波信号；

-调制器选择幅度调制（AM）模式，设置载波频率和幅度；

-功率放大器放大调制后的信号；

-示波器观察调制后的信号波形。

3.2调频实验：

-设置函数信号发生器的输出为正弦波信号；

-调制器选择频率调制（FM）模式，设置载波频率和幅度；

-功率放大器放大调制后的信号；

-示波器观察调制后的信号波形。 4.使用频谱仪分析调幅和调频信号的频谱特性：

-将频谱仪的输入连接到函数信号发生器的输出端，观察输出信号的频谱。

实验结果与分析：

1.调幅实验结果：

根据实验步骤进行操作后，示波器显示出调幅后的波形。通过对波形进行观察和分析，可以发现调幅后的信号幅度随着载波的幅度变化而变化。

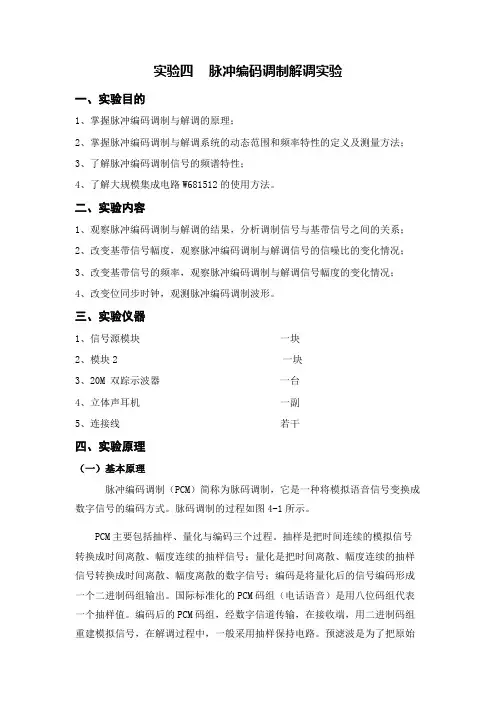

实验四 脉冲编码调制解调实验
