伺服电机的作用和用途

伺服电机恒扭矩原理

伺服电机恒扭矩原理

什么是伺服电机？

伺服电机是一种能够控制输出扭矩和转速的电机。它通常由一个电机、一个编码器和一个控制器组成。伺服电机在许多工业领域中被广泛应用，如机器人、自动化生产线等。

什么是扭矩？

扭矩是物体受到力矩作用时的转动效果。在电动机中，扭矩表示电机输出的转矩大小，也可以理解为电机对负载施加的力量。

伺服电机的工作原理

1. 电机和编码器的关系

伺服电机的编码器用于反馈电机的位置和速度信息。它能够通过测量旋转轴的位置来确定电机的实际状态。控制器利用这些反馈信息来调整电机的输出。

2. 控制器的作用

控制器是伺服电机的核心部件。它根据编码器的反馈信息来计算误差，即所需位置和当前位置之间的差异。基于这个误差值，控制器通过输出控制信号来调整电机的转速和扭矩，使其向着所需位置移动。 3. PID控制算法

PID控制算法是控制器的重要组成部分。它利用比例、积分和微分三个控制项来计算输出信号。比例项决定了控制器对误差的快速响应程度，积分项可以减小稳态误差，而微分项则有助于减小超调和稳定系统。

4. 闭环控制的优势

伺服电机利用闭环控制可以更精确地控制输出扭矩和位置。通过不断反馈和校正，伺服电机可以在负载变化或外部干扰的情况下保持恒定的扭矩输出。

伺服电机恒扭矩的原理

伺服电机实现恒定扭矩输出的原理是通过反馈控制系统。当负载增加时，电机输出的扭矩会下降，编码器会感知到位置的变化，并将这个信息传递给控制器。控制器通过计算误差并输出调整信号，使电机增加输出扭矩，以恢复到所需位置。同样，当负载减少时，控制器会减小电机的输出扭矩。

伺服电机的控制器根据不同的应用需求，可以通过参数调节来实现恒定扭矩输出。通过合理选择PID控制算法的参数，可以获得更好的控制精度和响应速度。

总结

伺服电机恒扭矩原理是通过反馈控制系统实现的。伺服电机可以根据编码器的反馈信息精确地调整输出扭矩和位置，以适应负载变化。通过合理调节PID控制算法的参数，可以实现更好的控制性能和响应速度。伺服电机在工业应用中具有广泛的用途，可以提高生产效率和产品质量。

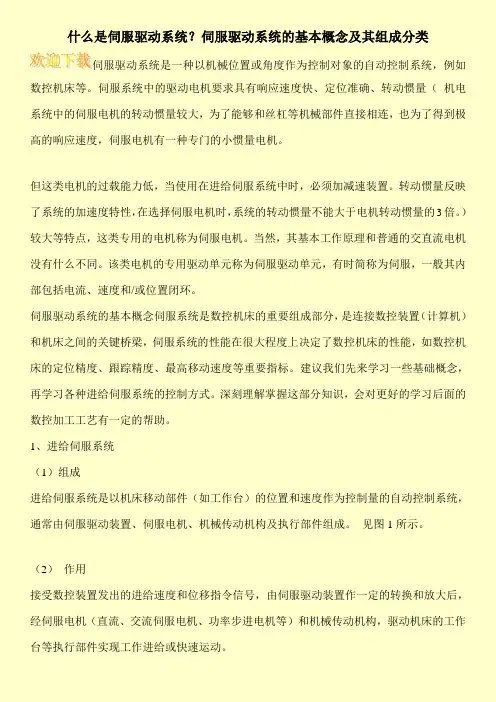

什么是伺服驱动系统？伺服驱动系统的基本概念及其组成分类

伺服驱动系统是一种以机械位置或角度作为控制对象的自动控制系统，例如数控机床等。伺服系统中的驱动电机要求具有响应速度快、定位准确、转动惯量（ 机电系统中的伺服电机的转动惯量较大，为了能够和丝杠等机械部件直接相连，也为了得到极高的响应速度，伺服电机有一种专门的小惯量电机。

但这类电机的过载能力低，当使用在进给伺服系统中时，必须加减速装置。转动惯量反映了系统的加速度特性，在选择伺服电机时，系统的转动惯量不能大于电机转动惯量的3倍。）较大等特点，这类专用的电机称为伺服电机。当然，其基本工作原理和普通的交直流电机没有什么不同。该类电机的专用驱动单元称为伺服驱动单元，有时简称为伺服，一般其内部包括电流、速度和/或位置闭环。

伺服驱动系统的基本概念伺服系统是数控机床的重要组成部分，是连接数控装置（计算机）和机床之间的关键桥梁，伺服系统的性能在很大程度上决定了数控机床的性能，如数控机床的定位精度、跟踪精度、最高移动速度等重要指标。建议我们先来学习一些基础概念，再学习各种进给伺服系统的控制方式。深刻理解掌握这部分知识，会对更好的学习后面的数控加工工艺有一定的帮助。

1、进给伺服系统

（1）组成

进给伺服系统是以机床移动部件（如工作台）的位置和速度作为控制量的自动控制系统，通常由伺服驱动装置、伺服电机、机械传动机构及执行部件组成。 见图1所示。

（2） 作用

接受数控装置发出的进给速度和位移指令信号，由伺服驱动装置作一定的转换和放大后，经伺服电机（直流、交流伺服电机、功率步进电机等）和机械传动机构，驱动机床的工作台等执行部件实现工作进给或快速运动。

DD马达（力矩电机）的特性、应用、选型及转速、转矩、电流、电压、功率的计算方法

DD马达（力矩电机）概述：

（力矩电机）是一种具有软机械特性和宽调速范围的特种电机（伺服电机）。这种电机的轴不是以恒功率输出动力而是以恒力矩输出动力。力矩电机包括：直流力矩电机、交流力矩电机、和无刷直流力矩电机。

DD马达（力矩电机）的构造原理

当负载增加时，电动机的转速能自动的随之降低，而输出力矩增加，保持与负载平衡。力矩电机的堵转转矩高，堵转电流小，能承受一定时间的堵转运行。由于转子电阴高，损耗大，所产生的热量也大，特别在低速运行和堵转时更为严重，因此，电机在后端盖上装有独立的轴流或离心式风机（输出力矩较小100机座号及以下除外），作强迫通风冷却，力矩电机配以可控硅控制装置，可进行调压调速，调速范围可达1：4，转速变化率≤10%。本系列电机的特性使其适用于卷绕，开卷、堵转和调速等场合及其他用途，被广泛应用于纺织、电线电缆、金属加工、造纸、橡胶、塑料以及印刷机械等工业领域。

力矩电机主要特点

[1]的特点是具有软的机械特性,可以堵转.当负载转矩增大时能自动降低转速,同时加大输出转矩.当负载转矩为一定值时改变电机端电压便可调速.但转速的调整率不好!因而在电机轴上加一测速装置,配上控制器.利用测速装置输出的电压和控制器给定的电压相比,来自动调节电机的端电压.使电机稳定!

具有低转速、大扭矩、过载能力强、响应快、特性线性度好、力矩波动小等特点，可直接驱动负载省去减速传动齿轮，从而提高了系统的运行精度。为取得不同性能指标，该电机有小气隙、中气隙、大气隙三种不同结构形式，小气隙结构，可以满足一般使用精度要求，优点是成本较低；大气隙结构，由于气隙增大，消除了齿槽效应，减小了力矩波动，基本消除了磁阻的非线性变化，电机线性度更好，电磁气隙加大，电枢电感小，电气时间常数小，但是制造成本偏高；中气隙结构，其性能指标略低于大气隙结构电机，但远高于小气隙结构电机，而体积小于大气隙结构电机，制造成本低于大气隙结构电机。

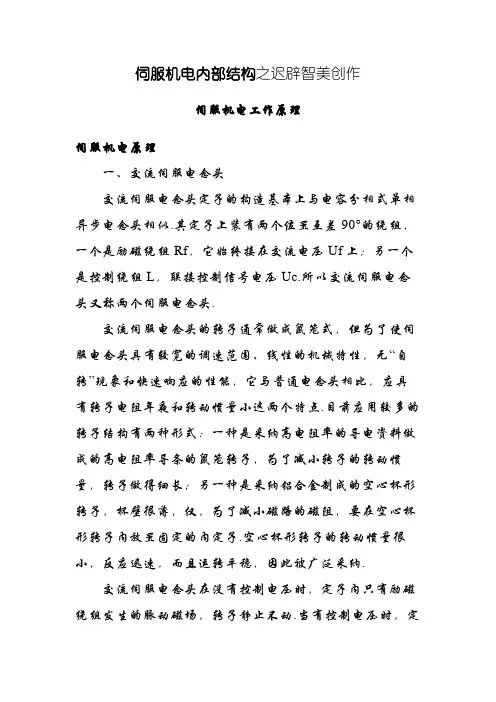

伺服机电内部结构之迟辟智美创作

伺服机电工作原理

伺服机电原理

一、交流伺服电念头

交流伺服电念头定子的构造基本上与电容分相式单相异步电念头相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc.所以交流伺服电念头又称两个伺服电念头.

交流伺服电念头的转子通常做成鼠笼式，但为了使伺服电念头具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电念头相比，应具有转子电阻年夜和转动惯量小这两个特点.目前应用较多的转子结构有两种形式：一种是采纳高电阻率的导电资料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采纳铝合金制成的空心杯形转子，杯壁很薄，仅，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采纳.

交流伺服电念头在没有控制电压时，定子内只有励磁绕组发生的脉动磁场，转子静止不动.当有控制电压时，定子内便发生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电念头的转速随控制电压的年夜小而变动，当控制电压的相位相反时，伺服电念头将反转.

交流伺服电念头的工作原理与分相式单相异步电念头虽然相似，但前者的转子电阻比后者年夜很多，所以伺服电念头与单机异步电念头相比，有三个显著特点：

1、起动转矩年夜

由于转子电阻年夜，其转矩特性曲线如图3中曲线1所示，与普通异步电念头的转矩特性曲线2相比，有明显的区别.它可使临界转差率S0＞1，这样不单使转矩特性（机械特性）更接近于线性，而且具有较年夜的起动转矩.因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点.

2、运行范围较广

3、无自转现象

正常运转的伺服电念头，只要失去控制电压，机电立即停止运转.当伺服电念头失去控制电压后，它处于单相运行状态，由于转子电阻年夜，定子中两个相反方向旋转的旋转磁场与转子作用所发生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线） 交流伺服电念头的输出功率一般是.当电源频率为50Hz，电压有36V、110V、220、380V；当电源频率为400Hz，电压有20V、26V、36V、115V等多种.
