沉降观测基准点设置的施工工艺流程详解

在建筑工程中，沉降观测是一项至关重要的工作，它能够有效监测建筑物在使用过程中的沉降情况，确保建筑结构的安全性。其中，基准点的设置是沉降观测的基础，其施工工艺流程严谨且精确。以下是详细的步骤：

沉降观测在建‎筑物的施工、竣工验收以及‎竣工后的监测‎等过程中，具有安全预报‎、科学评价及检‎验施

工质量等‎的职能。通过现场监测‎数据的反馈信‎息，可以对施工过‎程等问题起到‎预报作用，及时做出较合‎理

的技术决策‎和现场的应变‎决定。 一、相关规范及规‎范性文件要求‎

经建设部批准‎《工程测量规范‎》（GB5002‎6-2007）为国家标准，自2008年‎5月1日起实‎施。其中，第5.3.43

（1）、7.1.7、7.5.6、10.1.10条（款）为强制性条文‎，必须严格执行‎。《建筑变形测量‎规范》（JGJ8-2007）

为行业标准，自2008年‎3月1日起实‎施。其中，第3.0.1、3.0.11条为强制‎性条文，必须严格执行‎。原《工

程测量规范‎》（GB5002‎6-93）和《建筑变形测量‎规程》（JGJ/T8-97）同时废止。 此外，经江苏省建设‎厅审定，确定《建筑物沉降观‎测方法》（DGJ32／J16-2006）为江苏省工程‎建设强制

性标‎准，于2006年‎6月1日起实‎施，是目前省内建‎筑物沉降观测‎参考的主要规‎范依据。

二、沉降观测的对‎象

根据《建筑变形测量‎规范》（JGJ8-2007）第3.0.1条（强条）及昆建协字（2008）第11号文要‎求，下

列建筑物在‎施工及使用期‎间需进行沉降‎观测： A、地基基础设计‎等级为甲级的‎建筑物；

B、复合地基或软‎弱地基上的设‎计等级为乙级‎的建筑物； C、加层、扩建建筑物；

D、受邻近深基坑‎开挖施工影响‎或受地下地下‎水等环境因素‎变化影响的建‎筑物；

E、需要积累建筑‎经验或进行设‎计反分析的工‎程； F、创优工程。

在此需要明确‎的概念是地基‎基础设计等级‎。《建筑地基基础‎设计规范》（GB5000‎7-2002）中第3.0.1条

作如下定‎义：

若工程明显为‎地基基础设计‎等级丙级的建‎筑物（如地基条件较‎好的6层住宅‎楼等），就不需要沉降‎观测

沉降观测点的设置要求

The latest revision on November 22, 2020 沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。一、相关规范及规范性文件要求经建设部批准《工程测量规范》（GB50026-2007）为国家标准，自2008 年 5 7.1.72008 年 3 2006 年 6 15m处或每隔2～3根柱基上；B、高低层建筑物、新旧建筑物、纵横墙等交接处的两侧，不同地质条件、不同荷载分布、不同基础类型、不同基础埋深、不同上部结构、建筑裂缝、后浇带、沉降缝和伸缩缝的两侧，人工地基与天然地基接壤处及填挖方分界处；C、宽度大于或等于15 米，或宽度小于15 米但地质条件复杂以及膨胀土地区的建筑物的承重内隔（纵）墙设内墙点，以及框架、框剪、框筒、筒中筒结构体系的楼、电梯井和中心筒处；D、筏基、箱基的四角和中部位置处；E、多层砌体房屋纵墙间距6~10 米横墙对应墙端处；F、框架结构建筑的每个或部分柱基上或沿纵横墙轴线上，以及可能产生较大不均匀沉降的相邻柱基处；G、高层建筑横向和纵向两个方向对应尽端处；H、邻近堆置重物处、受振动有显着影响的部位及基础下的暗滨（沟）处；I、重型设备基础和动力设备基础的四角、基础形式或埋深改变处以及地质条件变化处两侧；J、对于电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸构筑物，应设在沿周边在与基础轴线相交的对称位置上，点数不少于4个。在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处作好标记桩，保证各次观测均沿统一路线。四、沉降变形监测的精度要求沉降观测的测量，应使用精密水准仪，优先采用精密水准仪DSZ05或DS05，具有测微装置的，最低使用DS1水准仪。视线长度宜为20~30 米，视线高度不宜低于0.5 米，宜采用闭合法消除误差。承担沉降观测的单位应具有相应主管部门批准的资质，测量人员应具有主管部门颁发的上岗证。观测时，仪器应避免安置在有空压机、搅拌机、卷扬机等振动影响的范围内，塔式起重机等施工机械附近不宜设站。五、沉降观测的周期和时间1、初测建（构）筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则整个观测得不到完整的观测意义。初测应增加观测量，以提高初始值的可靠性。2、施工阶段的沉降观测应依据施测方案随施工进度及时进行。重要建筑，可在基础完工或地下室砌完后开始观测。大型、高层建筑，可在基础垫层或基础底部完成后开始观测。观测次数与时间应视地基与加荷情况而定。民用建筑可每加高1～2层观测一次；工业建筑可按不同施工阶段（如回填基坑、安装柱子和屋架、砌筑墙体和设备安装等）分别进行观测。如建筑物均匀增高，应至少在每增加荷载的25%时各测一次。施工过程中如暂时停工，在停工时及重新开工时应各观测一次。停工期间，可每隔2～3个月观测一次。封顶后1～2月观测一次，竣工后观测周期，根据建筑物的稳定情况确定。特别需要指出的是，，沉降速度≥2.0mm/d应停止施工，分析原因，采取措施。沉降速度≥1.0mm/d应减缓加载速度并增加观测次数。各个阶段的复测必须定时进行，不得漏测或补测，只有这样才能得到准确的沉降情况或规律。3、建筑物使用阶段的观测观测次数应视地基土类型和沉降速度大小而定。一般在第一年观测3～4次，第二年2～3次，第三年后每年一次，直至稳定为止。观测的期限一般规定如下：砂土地基2年，膨胀土地基3年，粘土地基5年，软土地基10年。若沉降速度小于0.01 mm/d，根据沉降曲线分析，认为已经稳定，可以停止观测。4、对于荷载突然增加，基础四周大量积水，长时间连续降水等情况，均应及时增加观测次数，当建筑物突然发生大量沉降，不均匀沉降或严重裂缝时，应立即逐日或2～3天一次的连续观测。六、竣工验收标准《建筑物沉降观测方法》（DGJ32/J18-2006）第5.0.6“五、沉降观测的周期和时间”）要求，继续进行沉降观测，直至稳定。七、稳定标准稳定标准应由沉降量与时间关系曲线判定，对重点观测和科研观测工程，若最后三次观测中每次沉降量均不大于2√2倍测量中误差，则认为已进入稳定阶段。建筑物安全等级二、三级多层建筑以0.020.～04mm/d，高层和一级建筑以0.01mm/d为稳定标准。八、工程竣工观测资料整理

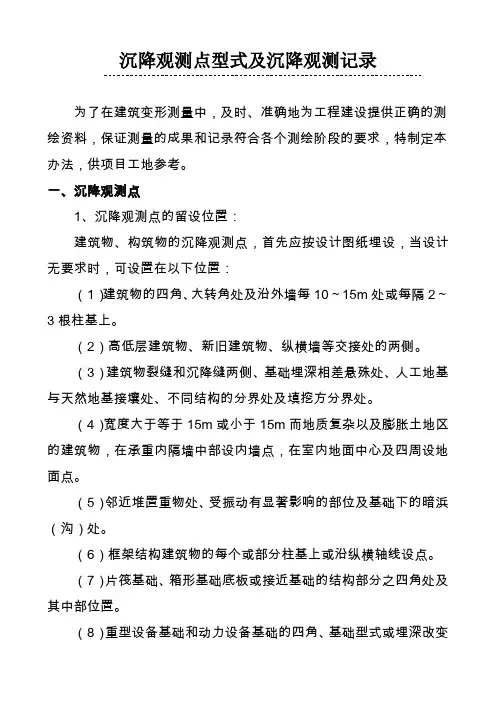

沉降观测点型式及沉降观测记录

为了在建筑变形测量中，及时、准确地为工程建设提供正确的测绘资料，保证测量的成果和记录符合各个测绘阶段的要求，特制定本办法，供项目工地参考。

一、沉降观测点

1、沉降观测点的留设位置：

建筑物、构筑物的沉降观测点，首先应按设计图纸埋设，当设计无要求时，可设置在以下位置：

（1）建筑物的四角、大转角处及沿外墙每10～15m处或每隔2～3根柱基上。

（2）高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。

（3）建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。

（4）宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重内隔墙中部设内墙点，在室内地面中心及四周设地面点。

（5）邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。

（6）框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。

（7）片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。

（8）重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。

（9）烟囱、水塔、油罐等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。

（10）沉降观测点埋设位置应避开障碍物。根据经验，观测点上方至少1000mm范围不得有雨水管、窗台线、暖气片、暖水管、电气开关等有碍观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。（详见附图1、附图2）

2、沉降观测点的型式和保护：

沉降观测点可按照附图1、附图2制作、安装。

二、沉降观测记录

1、沉降观测的周期和观测时间

建筑物施工阶段需按照设计要求对其进行沉降观测，如设计中无明确规定，可按照下列要求并结合具体情况确定。

（1）大型、高层建筑，可在零米以下基础施工完成后埋设临时沉降观测点，做好临时沉降观测记录。待零米以上第一层结构施工完成后换成永久沉降观测点。
