预应力张拉监理旁站记录表

1 A.0.2 旁站记录表(预制箱梁孔道压浆) （32米）

工程项目名称：新建贵阳至南宁铁路工程广西段 施工合同段：GNZQ-7标 编号：

日期 气候 工程地点 都安制梁场

旁站监理部位或工序 箱梁压浆

旁站监理开始时间 时 分 旁站监理结束时间 时 分

旁站记录情况：

1.到场人员质检员 技术员 试验员 安全员

2.施工机械运转

3.施工压浆过程 是□ 否□ 符合工艺方案要求。

4.施工过程天气、气候环境 是□ 否□顺利施工。

5压浆管束分别为 N2a左、N2b左、N2c左、N2b左、N1b左、 N1a、N1b右、 N2b右、N2c右、N2b右、N2a右、N3右、N4右、N5右、N6右、N7右、N8右、N9右、N10右、N3左、N4左、N5左、N6左、N7左、N8左、N9左、N10左。

6.全过程观察压浆顺序□ 是 否□符合要求。

7.检查预应力孔道 是□否□通畅、是□否□清理干净是□ 否□串孔、封锚 是□ 否□ 密实。

8.压浆配合比 水泥 kg压浆料 kg水 kg浆液流动度 s

9.搅拌浆液温度 ℃ 梁体温度 ℃ 环境温度 ℃。

10.每盘浆体搅拌时间 min ,浆体搅拌完成至压入时间 至 min。

11.观察压力表；真空度 MPa持浆压力 ~ MPa持压时间 min。

12.观察压浆排气口溢浆浓稠度 是□ 否□ 符合要求

监理旁站要点

工程名称 预制梁板预应力张拉（先张法）

旁

站

要

点

内

容 1、记录工程名称、梁板编号及施工部位、施工日期、天气情况及气温、现场施工负责人。

2、记录现场投入的设备型号、数量、以及施工人员数量，检查、记录现场投入的设备状态，审查张拉设备标定情况，钢尺、油压表、千斤顶等器具应经检验校正，且在有效期之内，如果超过6个月或使用超过300次，须重新进行标定，且必须配套使用。当张拉过程中出现异常现象时，应重新进行标定，并审核张拉计算书。

3、审查进场的预应力钢绞线、锚具等原材料和成品、半成品是否为招标确定的厂家生产，复试试验是否合格。

4、预应力束中的钢丝、钢绞线应梳理顺直，不得有缠绞、扭麻花现象，表面不应有损伤，单根钢绞线不允许断丝。单根钢筋不允许断筋或滑移。

5、同一截面预应力筋接头面积不超过预应力筋总面积的25%，接头质量应满足施工技术规范要求。

6、预应力筋放张时，混凝土强度和龄期必须符合设计要求，严格按照设计规定的施工顺序进行操作。

7、预应力钢丝采用镦头锚时，墩头应头形圆整，不得有歪斜或破裂现象。

8、制孔管道应安装牢固，接头密合，弯曲圆顺。锚垫板平面应与孔道轴线垂直。

9、锚具、夹具和连接器应符合设计要求，按施工技术规范的要求经检验合格后方可使用。

10、审查张拉单位和作业人员资质，主要张拉人员必须持证上岗。 监理旁站要点

工程名称 预制梁板预应力张拉（先张法）

旁

站

要

点

内

容 11、检查确认现场台座、锚固横梁是否具备张拉施工的条件。

12、依据钢绞线实际弹性模量对设计单位和承包人提供的伸长量进行复核。

13、检查施工现场安全措施落实情况，安全措施落实不到位不得进行张拉作业。

14、张拉时采用“双控”的办法，以应力为主，延伸量为辅，当伸长量误差超过±6%时，应立即指令停止张拉，找出误差超标的原因，提出处理方案，经审批后按要求进行处理。

15、严格按照设计要求的张拉工艺分批进行张拉。

旁站监理内容、程序及监理记录填写

1 / 33

旁站监理的定义、程序和成就

1、旁站监理的定义

监理人员在工程施工阶段监理中，对要点部位、要点工序的施工质量

实行全过程现场作业的监察活动。

2、旁站监理人员的主要职责

(1) 检查施工公司现场质检人员到岗、特别工种人员持证上岗以及施工机械、建筑资料准备状况 ;

(2) 在现场跟从监察要点部位、要点工序的施工执行施工方案以及工程建设强迫性标准状况 ;

(3) 核查进场建筑资料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监察施工公司进行检验或许拜托拥有资格的第三方进行复验 ;

(4) 做好旁站监理记录和监理日志，保留旁站监理原始资料。

3、旁站监理的程序

监理站在编制监理规划（细则）时，应当拟订旁站监理方案，明确旁

站监理的范围、内容、程序和旁站监理人员职责等。旁站监理方案送建设

单位和施工公司各一份。

施工公司依据监理公司拟订的旁站监理方案，在需要实行旁站监理的

要点部位、要点工序进行施工前 24 小时，应当书面通知监理站。监理站安

排旁站监理人员依照旁站监理方案实行旁站监理。

4、旁站监理的范围

旁站项目以现行规范、验标规定的内容为准。 旁站监理内容、程序及监理记录填写

2 / 33

1）《房子建筑工程施工旁站监理管理方法 ( 试行 ) 》规定的房子建筑工

程的要点部位、要点工序 ，在基础工程 方面包含 : 土方回填，混凝土灌输桩

浇筑，地下连续墙、土钉墙、后浇带及其余结构混凝土、防水混凝土浇筑，

卷材防水层细部结构办理，钢结构安装 ; 在主体结构 工程方面包含 : 梁柱节

点钢筋隐蔽过程，混凝土浇筑，预应力张拉，装置式结构安装，钢结构安

装，网架结构安装，索膜安装。

2）《铁路建设工程监理规范》附录 B 铁路工程旁站监理部位 ：

土石方及路基工程

路基：地基土换填、排水砂井、粉喷桩、 CFG桩、塑料排水板的主要施工过程；过渡段填筑：重力式挡墙基坑地基承载力试验。

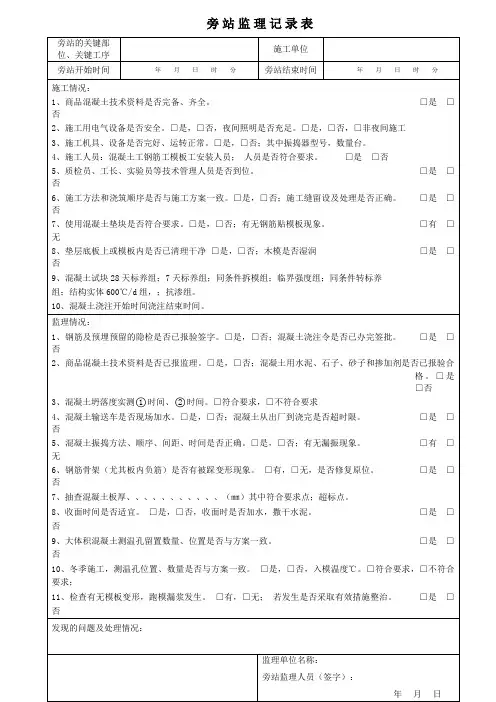

旁 站 监 理 记 录 表

旁站的关键部位、关键工序 施工单位

旁站开始时间 年 月 日 时 分 旁站结束时间 年 月 日 时 分

施工情况：

1、商品混凝土技术资料是否完备、齐全。 □是 □否

2、施工用电气设备是否安全。□是，□否，夜间照明是否充足。□是，□否，□非夜间施工

3、施工机具、设备是否完好、运转正常。□是，□否；其中振捣器型号，数量台。

4、施工人员：混凝土工钢筋工模板工安装人员； 人员是否符合要求。 □是 □否

5、质检员、工长、实验员等技术管理人员是否到位。 □是 □否

6、施工方法和浇筑顺序是否与施工方案一致。□是，□否；施工缝留设及处理是否正确。 □是 □否

7、使用混凝土垫块是否符合要求。□是，□否；有无钢筋贴模板现象。 □有 □无

8、垫层底板上或模板内是否已清理干净 □是，□否；木模是否湿润 □是 □否

9、混凝土试块28天标养组；7天标养组；同条件拆模组；临界强度组；同条件转标养

组；结构实体600℃/d组，；抗渗组。

10、混凝土浇注开始时间浇注结束时间。

监理情况：

1、钢筋及预埋预留的隐检是否已报验签字。□是，□否；混凝土浇注令是否已办完签批。 □是 □否

2、商品混凝土技术资料是否已报监理。□是，□否；混凝土用水泥、石子、砂子和掺加剂是否已报验合格。□是

□否

3、混凝土坍落度实测○1时间、○2时间。□符合要求，□不符合要求

4、混凝土输送车是否现场加水。□是，□否；混凝土从出厂到浇完是否超时限。 □是 □否

5、混凝土振捣方法、顺序、间距、时间是否正确。□是，□否；有无漏振现象。 □有 □无
