各储罐标准尺寸

  • 格式：docx
  • 大小：45.27 KB
  • 文档页数：21

HG5-1576-85

封头90°锥底储罐尺寸表 (悬挂式)

容积 主要尺寸

腐蚀裕量 公称

容积 全容积 筒体 直径 筒体 锥底

厚度 锥底高度 封头

厚度 总高

壁厚 长度

0、1 0、1 400 5 600 6 250 6 981 1、5

0、2 0、2 500 5 800 6 306 6 1262 1、5

0、3 0、3 600 5 800 6 362 6 1343 1、5

0、5 0、51 700 5 1000 6 418 6 1624 1、5

0、8 0、79 800 5 1200 6 475 6 1906 1、5 1 1、02 900 6 1200 6 531 6 1987 1、5

1、5 1、6 1000 6 1600 6 587 8 2470 1、5

2 1、92 1000 6 2000 6 587 8 2870 1、5

1、95 1200 8 1200 8 700 8 2233 1、5

2、5 2、63 1200 8 1800 8 700 8 2833 1、5

2、77 1400 8 1200 8 812 8 2395 1、5

3 3、08 1200 8 2200 8 700 8 3233 1、5

3、08 1400 8 1400 8 812 8 2595 1、5

4 4 1400 8 2000 8 812 8 3195 1、5

4、21 1600 8 1400 10 939 8 2772 1、5

5 4、93 1400 8 2600 8 812 8 3795 1、5 5、03 1600 8 1800 10 939 8 3172 1、5

6 6、24 1600 8 2400 10 939 8 3772 1、5

6、54 1800 8 1800 10 1052 10 3352 1、5

8 8、07 1800 8 2400 10 1052 10 2356 1、5

8、38 2000 8 1800 10 1164 10 3514 1、5

注: DN<1000 2个耳座

DN≥1000 4个耳座

HG5-1577-85

封头90°锥底储罐尺寸表(支腿式) 容积 主要尺寸

腐蚀裕量 支腿规格 支腿高度

公称

容积 全容积 筒体 直径 筒体

锥底

厚度 封头

厚度 (焊缝线距地高度)

壁厚 长度 尺寸 厚度 孔径 圆直径

0、1 0、1 400 5 600 6 6 1、5

L50x5 700 100 8 22 380

0、2 0、2 500 5 800 6 6 1、5 481

0、3 0、3 600 5 800 6 6 1、5

L63x6 720 120 8 26 571

0、5 0、51 700 5 1000 6 6 1、5 671

0、8 0、79 800 5 1200 6 6 1、5

L80x8 980 140 8 26 782

1 1、02 900 6 1200 6 6 1、5 885

1、5 1、6 1000 6 1600 6 8 1、5 985 2 1、92 1000 6 2000 6 8 1、5 985

1、95 1200 8 1200 8 8 1、5

L100x16 1450 190 8 36 1172

2、5 2、63 1200 8 1800 8 8 1、5 1172

2、77 1400 8 1200 8 8 1、5 1373

3 3、08 1200 8 2200 8 8 1、5 1172

3、08 1400 8 1400 8 8 1、5 1373

4 4 1400 8 2000 8 8 1、5 1373

4、21 1600 8 1400 10 8 1、5 L160x16 1950 280 10 42 1559

5 4、93 1400 8 2600 8 8 1、5 L100x16 1450 190 8 36 1373

5、03 1600 8 1800 10 8 1、5

L160x16 1950 280 10 42 1559

6 6、24 1600 8 2400 10 8 1、5 1559 6、54 1800 8 1800 10 10 1、5 1760

8 8、07 1800 8 2400 10 10 1、5 1760

8、38 2000 8 1800 10 10 1、5 1961

HG5-1578-85

立式储罐尺寸表(悬挂式)

容积 主要尺寸

腐蚀裕量、

公称

容积 全容积 筒体 封头

厚度

筒体直径 壁厚 长度

0、1 0、1 400 5 600 6 1、5

0、2 0、2 500 5 800 6 1、5 0、3 0、3 600 5 800 6 1、5

0、5 0、49 700 5 1000 6 1、5

0、8 0、76 800 5 1200 6 1、5

1 1、06 800 5 1800 6 1、5

1、5 1、56 1000 5 1600 6 1、5

2 2、03 1000 5 2200 6 1、5

2、09 1200 5 1400 8 1、5

2、5 2、54 1200 5 1800 8 1、5

2、64 1400 5 1200 8 1、5

3 3 1200 5 2200 8 1、5

3、26 1400 5 1600 8 1、5 4 4、13 1200 5 3200 8 1、5

4、18 1400 5 2200 8 1、5

5 5、1 1400 5 2800 8 1、5

5、19 1600 6 2000 8 1、5

6 6、03 1400 5 3400 8 1、5

6、4 1600 6 2600 8 1、5

8 8、41 1600 6 3600 8 1、5

8、34 1800 6 2600 10 1、5

10 10、37 1800 6 3400 10 1、5

10、53 2000 8 2600 10 1、5

12 12、41 2000 8 3200 10 1、5 12、2 2200 8 2400 10 1、5

16 16 2200 8 3400 10 1、5

16、66 2400 8 2800 12 1、5

20 20、28 2400 8 3600 12 1、5

20、95 2600 8 3000 12 1、5

25 25、71 2400 8 4800 12 1、5

25、19 2600 8 3800 12 1、5

32 32、04 2400 8 6200 12 1、5

32、62 2600 8 5200 12 1、5

40 40、06 2600 8 6600 12 1、5

40、72 2800 8 6600 12 1、5 HG5-1579-85

立式储罐尺寸表(支腿、裙座式)

容积 主要尺寸

腐蚀裕量、

公称

容积 全容积 筒体 封头

厚度

筒体直径 壁厚 长度

0、1 0、1 400 5 600 6 1、5

0、2 0、2 500 5 800 6 1、5

0、3 0、3 600 5 800 6 1、5

0、5 0、49 700 5 1000 6 1、5

0、8 0、76 800 5 1200 6 1、5 1 1、06 800 5 1800 6 1、5

1、5 1、56 1000 5 1600 6 1、5

2 2、03 1000 5 2200 6 1、5

2、09 1200 5 1400 8 1、5

2、5 2、54 1200 5 1800 8 1、5

2、64 1400 5 1200 8 1、5

3 3 1200 5 2200 8 1、5

3、26 1400 5 1600 8 1、5

4 4、13 1200 5 3200 8 1、5

4、18 1400 5 2200 8 1、5

5 5、1 1400 5 2800 8 1、5 5、19 1600 6 2000 8 1、5

6 6、03 1400 5 3400 8 1、5

6、4 1600 6 2600 8 1、5

8 8、41 1600 6 3600 8 1、5

8、34 1800 6 2600 10 1、5

10 10、37 1800 6 3400 10 1、5

10、53 2000 8 2600 10 1、5

12 12、41 2000 8 3200 10 1、5

12、2 2200 8 2400 10 1、5

16 16 2200 8 3400 10 1、5

16、66 2400 8 2800 12 1、5 20 20、28 2400 8 3600 12 1、5

20、95 2600 8 3000 12 1、5

25 25、71 2400 8 4800 12 1、5

25、19 2600 8 3800 12 1、5

32 32、04 2400 8 6200 12 1、5

32、62 2600 8 5200 12 1、5

40 40、06 2600 8 6600 12 1、5

40、72 2800 8 6600 12 1、5

HG5-1580-85 卧式储罐尺寸表

容积 主要尺寸 储罐重量

kg

公称 全容积 筒体直径 筒体 封头 支座位置 总长度

合集下载

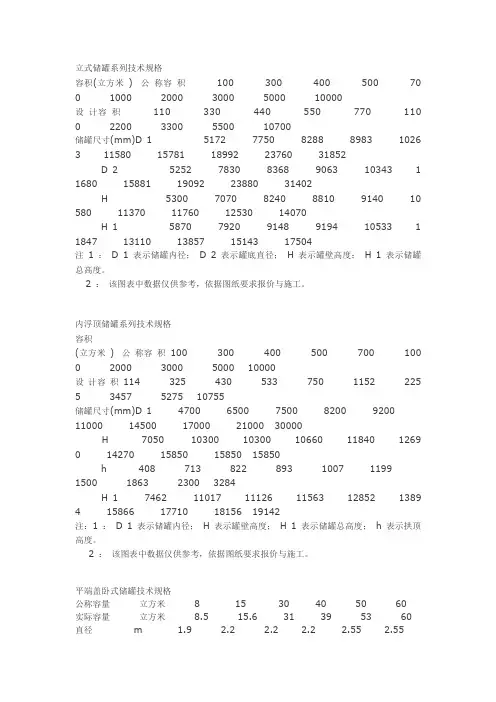

立式储罐系列技术规格
