《建筑给水排水工程》教案 第3章 建筑内部给水系统的计算第2章 建筑内部给水系统的水力计算主要内容：1、设计秒流量（三个的公式要掌握）、给水当量（掌握）2、给水管网的水力计算管径、速度、局部水头损失大概了解3、水质防护(大概了解)4、高层建筑给水系统（自学，要掌握给水方式）2.3给水设计秒流量在讲设计秒流量时我们先要知道三个方面的知识，两个概念1、什么叫设计秒流量，作用：作用：设计秒流量是确定建筑内给水管网的管径及管道的水头损失的依据。

因此，设计流量的确定应复合建筑内部的用水规律。

设计秒流量概念：建筑内的生活用水量在一昼夜、1h 里都是不均匀的，为保证用水，生活给水管道的设计流量应为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量，又称设计秒流量。

2、设计秒流量计算方法概述建筑内给水管道设计妙流量确定方法世界各国都作了大量的研究，归纳起来有以下三种：经验法、平方根法和概率法。

（1）经验法：它是根据经验制定出几种卫生器具（浴盆、洗涤盆、洗脸盆、淋浴莲蓬头）的大致出水量，将其相加得到给水管道设计流量。

对少数住户的住宅建筑中各种卫生器具，设定同时使用系数确定管中的出水量。

特点：具有简捷方便的优点，但不够精确。

（2）平方根法：基本形式为21bN q g ，但计算结果偏小。

（3）概率法：1924年美国国家标准局亨特提出运用数学概率理论确定建筑给水管道的设计流量。

其基本论点是：影响建筑给水流量的主要参数即任一栋建筑给水系统中的卫生器具总数量（N ）和放水使用概率（p ），在一定条件下有多少个同时使用，应遵循概率随机时间数量规律性。

由于n 为正整数，放水使用概率p 满足的条件，因此给水流量的概率分布复合二项分布规律。

该法理论方法正确，但需进行大量卫生器具使用频率实测工作的基础上，才能使用该计算方法。

目前一些发达国家主要采用概率法建立设计秒流量公式，并结合一些经验数据，制成图表，供设计使用十分简便。

3、卫生器具给水当量：为了计算方便，一般以卫生器具的给水额定流量和同时使用的规律来确定流量，即采用各种卫生洁具的当量数进行计算规定以一个洗涤盆的给水额定流量0.2L/s 为一个卫生洁具的当量数，然后将其它种洁具给水额定流量都折算成0.2L/s 的倍数，该倍数即为洁具的给水当量值2.4.2 当前我国使用的生活给水管网设计秒流量的计算公式（一）住宅1、根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，计算出最大用水时卫生器具给水当量平均出流概率：《建筑给水排水工程》教案 第3章 建筑内部给水系统的计算 36002.000T N mK q U g h =式中： 0U :生活给水配水管道的最大用水时卫生器具给水当量平均出流概率，％；0q ：最高用水日的用水定额，)/(d L ⋅人，见表2.2.1；m ：每户用水人数，人；h k ：变化系数，见表2.2.1T ：用水小时数，h ；g N ：每户设置的卫生器具给水当量数。

给排水管网水力计算方法在给排水工程中，水力计算是非常重要的环节，特别是在设计给排水管网时。

给排水管网的水力计算涉及到流量、压力、速度等多个参数，需要综合考虑。

本文将介绍给排水管网水力计算的方法和步骤。

1. 给排水管网的定义给排水管网是建筑物内或城市管道系统中，传输水、废水的管道和相关附件的总称。

它由供水管网和排水管网组成。

供水管网主要是将清水输送给用户，而排水管网则主要负责排出污水和废水。

2. 给排水管网水力计算的目的在给排水管网水力计算中，主要是要计算出管道内的流量、速度和压力等参数。

这些参数可以帮助我们评估管道的输送能力，确定合适的管道规格和数量，保证给排水系统的正常运行。

3. 给排水管网水力计算的方法给排水管网水力计算一般采用以下两种方法：3.1 简化方法简化方法是指在管道的水力计算中，忽略管道的一些细节，按照一定的模型进行简化。

这种方法适用于一些简单的给排水管网，如单管计算、梯级计算等。

3.2 完整计算方法完整计算方法是指在管道的水力计算中，考虑管道的各种细节因素，包括流体的黏度、管道的弯头、三通、泵站等，以及管道长度、直径等因素。

这种方法适用于复杂的给排水管网，如城市供水、排水系统等。

4. 给排水管网水力计算步骤在进行给排水管网水力计算时，需要遵循以下步骤：4.1 确定管道参数管道参数包括管道长度、直径、材质、壁厚等。

这些参数将影响到管道的流量和阻力。

因此，在进行水力计算之前，需要准确地确定这些参数。

4.2 计算流量流量是指单位时间内通过管道横截面的液体体积。

在给排水管网水力计算中，通常是根据需求流量来计算，因此需要首先确定需求流量。

在确定需求流量后，可以根据流量公式计算出流量大小。

4.3 确定管道阻力管道阻力是指管道内液体流动时，流体与管道壁之间产生的阻力。

在给排水管网水力计算中，需要根据管道直径、材质和流量等参数来计算管道的阻力。

4.4 计算管道压力管道压力是指管道中液体的压强大小。

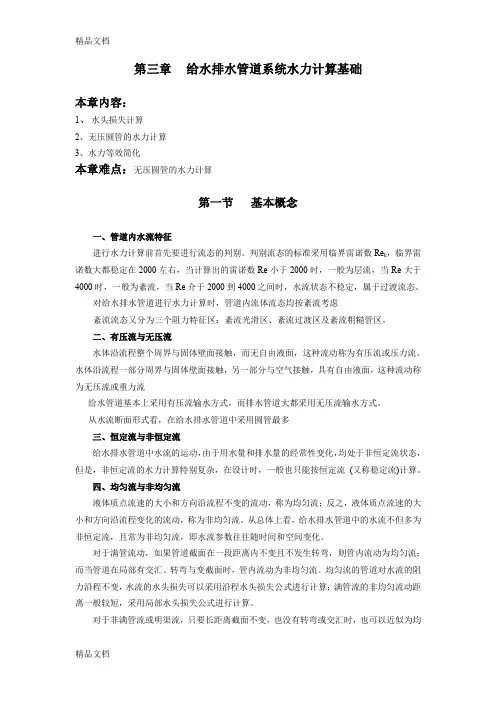

第三章给水排水管道系统水力计算基础本章内容：1、水头损失计算2、无压圆管的水力计算3、水力等效简化本章难点：无压圆管的水力计算第一节基本概念一、管道内水流特征进行水力计算前首先要进行流态的判别。
