AWG和线径对比表以及485信号传输距离和线径关系

表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。

换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13 群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。

如果值落入两者之间，取比较少的值。

40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国Omega热电偶线的线规不是很清楚，下面提供线规对照表，AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。

表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。

换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038 011 2.305 823 412 2.053 653014 1.628 411015 1.450 325 716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。

如果值落入两者之间，取比较少的值。

40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。

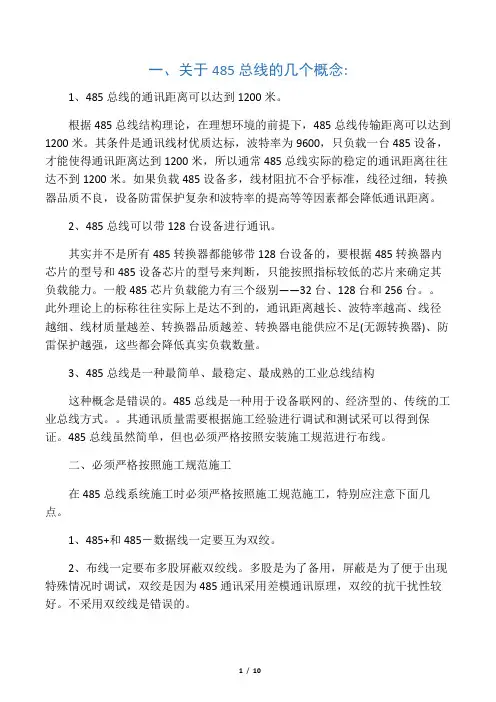

一、关于485总线的几个概念:1、485总线的通讯距离可以达到1200米。

根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。

其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。

如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。

2、485总线可以带128台设备进行通讯。

其实并不是所有485转换器都能够带128台设备的，要根据485转换器内芯片的型号和485设备芯片的型号来判断，只能按照指标较低的芯片来确定其负载能力。

一般485芯片负载能力有三个级别――32台、128台和256台。

此外理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足(无源转换器)、防雷保护越强，这些都会降低真实负载数量。

3、485总线是一种最简单、最稳定、最成熟的工业总线结构这种概念是错误的。

485总线是一种用于设备联网的、经济型的、传统的工业总线方式。

其通讯质量需要根据施工经验进行调试和测试采可以得到保证。

485总线虽然简单，但也必须严格按照安装施工规范进行布线。

二、必须严格按照施工规范施工在485总线系统施工时必须严格按照施工规范施工，特别应注意下面几点。

1、485+和485－数据线一定要互为双绞。

2、布线一定要布多股屏蔽双绞线。

多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。

不采用双绞线是错误的。

3、485总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接。

4、设备供电的交流电及机箱一定要真实接地，而且接地良好。

有很多地方表面上有三角插座，其实根本没有接地，接地良好可以防止设备被雷击、浪涌冲击。

AWG线径计算及对照表
线径的粗细是以号数(xxAWG)来表示的，数目越小表示线径愈粗，所能承载的电流就越大，反之则线径越细，耐电流量越小。

例如说：12号的耐电流量是20安培，最大承受功率是2200 瓦，而18号线的耐电流量则是7安培，最大承受功率是770瓦。

为什麽AWG号数越小直径反而越大？如这麽解释你就会明白，固定的截面积下能塞相同的AWG 线的数量，如11#AWG号数可塞11根而15#AWG号数可塞15根，自然的15#AWG的单位线径就较小。

美规线径值单一导体或群导体(各正值或负值)的线径值(Gauge)是以圆或平方厘米(mm2)量测而得，平方厘米不常用在量测线径值，由于牵涉到不正确，因一般大部份的导体形体，包含长方形及其他怪异形状。

因此我们拿全部的量测以圆平方厘米(c/m)为参考值群导体计算的方法或公式：
加上单一导体的线径值总和，并比较上表求得。

如果值落入两者之间，取比较少的值。

40股群导体线的线径值为，如每一芯为24Guage = 40x405c/m = 16, 200 c/m = 9AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：
两条(AWG)相加时，该单一线径值减3.例如：2xl8AWG = (18-3=)15AWG三条(AWG)相加时，该单一线径值减5.例如：3x24 AWG = (24-5=) 19 AWG
四条(AWG)相加时，该单一线径值减6.例如：4x10 AWG = (10-6=) 04 AWG此法为“快速求得线径值的方法”，具体计算是可能会产生偏差，此方式为大原则。

AWG标准线径规格对照表。
