电气设备的电流保护有过载延时保护和短路瞬时保护两种主 要形式。

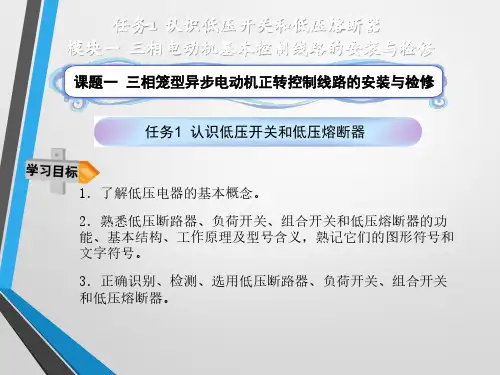

任务1 认识低压开关和低压熔断器
1．熔断器的结构和符号 熔断器主要有熔体、安装熔体的熔管和熔座三部分组成。
熔管，内装熔体
FU
熔座
RL6系列螺旋式熔断器
符号
低压熔断器
任务1 认识低压开关和低压熔断器
2．熔断器的主要技术参数 （1）额定电压——熔断器长期工作所能承受的电压。
线方式和负载容量进行选用。用于控制小型异步电动机的运转 时，开关的额定电流一般取电动机额定电流的1.5～2.5倍。
任务1 认识低压开关和低压熔断器
三、低压熔断器 串接在所保护的电路中，当该电路发生过载或短路故障时，
通过熔断器的电流达到或超过了某一规定值，以其自身产生的 热量使熔体熔断而自动切断电路，起到保护作用。
非自动切换电 器
依靠电器本身参数的变化或外来信号的作用，自动完成 接通或分断等动作的电器，如接触器、继电器等
主要依靠外力(如手控) 直接操作来进行切换的电器， 如按钮、低压开关等
按低压电 器的执行
机构分
有触点电器 无触点电器
具有可分离的动触点和静触点，主要利用触点的接触和 分离以实现电路的接通和断开控制，如接触器、继电器等
课题一 三相笼型异步电动机正转控制线路的安装与检修 任务1 认识低压开关和低压熔断器
1．掌握绘制、识读电路图的基本原则。 2．正确绘制和识读三相笼型异步电动机手动正转控制线 路的电路图、布置图和接线图，并进行正确安装与检修。
任务1 认识低压开关和低压熔断器
任务1 认识低压开关和低压熔断器
3．封闭式负荷开关 （1）功能
封闭式负荷开关 是在开启式负荷开关的基础上改进设计 的一种开关，因其外壳多为铸铁或用薄钢板冲压而成，故俗 称铁壳开关，适用于交流频率50Hz、额定工作电压380V、 额定工作电流至400A的电路中，用于手动不频繁地接通和分 断带负载的电路及线路末端的短路保护，也可以用于控制 15kW以下小容量交流电动机的不频繁直接启动和停止。
