小区视频监控系统方案

  • 格式：doc
  • 大小：106.00 KB
  • 文档页数：12

小区视频监控系统方案 发布时间：2009-2-28

小 区 监 控 系 统 设 计 方 案

一、系统概述 1.1 系统应用概述 随着现代化企业、小区制度在我国的普及和深化发展，企业、小区的信息化建设不断深入，各企业、小区特别是大中型企业、小区都加快了信息网络平台的建设；企业、小区正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。 为了更好的保护财产及小区的安全, 根据小区用户实际的监控需要，一般都会在小区周边、大门、住宅、仓库、机房、停车场等重点部位安装摄像机。监控系统将视频图像监控,实时监视,多种画面分割,多画面分割显示,云台镜头控制,打印等功能有机结合的新一代监控系统，同时监控主机自动将报警画面纪录,做到及时处理,提高了保卫人员的工作效率并能及时处理警情，能有效的保护小区财产和工作人员的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个小区的安全。 在现代企业、小区中实施视频监控系统，安全保卫部门可以实现在小区周边、大门、住宅、仓库、机房、停车场等目标进行实时全天候视频监控，对周边、大门、住宅、仓库、机房、停车场等内各主要通道场地进行监控. ◆ 可录制各点的视频录像以备安防查用 ◆ 有效保证人员流动现场的安全规范操作 ◆ 小区周边围墙防范 ◆可以清晰的观测到车辆出入的具体细节 ◆可以对大门口人员流动情况进行监控 为进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的生产与生活环境，并根据各种不同写字楼的需要，从小区的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可*性。本方案根据小区提供的相关文件，并根据小区的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个小区所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。 二、系统设计目标 在进行闭路监控系统设计的时候，依照贵单位对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵单位提供先进、安全、可靠、高效的系统解决方案。 架构合理： 就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。 稳定性和安全性：这是贵单位最关心的问题，只有稳定运行的系统，才能确保贵单位闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵单位安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。 产品主流：系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。 在设备选型时，我们将主要依据贵单位提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造单位的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。 低成本低维护量： 指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。 系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。 我司将本着上述设计原则，来进行贵单位闭路监控系统的设计。并将严格按照国际惯例并结合本单位的技术实力与工程经验，进行贵单位监控系统整个工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训和有偿服务的建议。 三、系统设计原则、依据 3.1 设计原则 本设计以行业标准作为设计依据，结合写字楼的具体情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。 本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。 根据小区的总体设计，并充分考虑现场实际情况，采用高清晰度专业红外彩色摄像机与彩色一体化摄像机，视频传输采用抗干扰高屏蔽同轴电缆，，保证视频信号的准确传输；中央控制系统采用数字化硬盘录像系统，可以实现循环录像，并方便检索回放。 a、 先进性： 在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。 b、 可靠性： 系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。 c、 安全性： 对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。 d、 可扩充性： 系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。 e、 规范性： 由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。 一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。 3.2 设计依据 本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括： ① JGJ/T16-92《民用建筑电气设计规范》 ② GB/T50314-2000《智能建筑设计标准》 ③ GB50174-93《电子计算机机房设计规范》 ④ GB50057-94《建筑物防雷设计规范》 ⑤ GBJ232-92《电气装置安装工程施工及验收规范》 ⑥ GB4943-95《信息技术设备（包括电气事务设备）的安全》 ⑦ GB/T75-94《安全技术防范规范工程技术规范》 ⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》 四、总体设计 4.1 设计概述 闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面： 1） 前端摄像系统 2） 视频传输系统 3） 信号控制系统 4） 视频显示和记录系统 5） 录像系统 摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。 传输部分是系统的图像信号通道。 显示部分一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。 4.1.1摄像部分 摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。 1. 50米彩色红外摄像机 性能参数如下：实际距离50米(36个红外灯) 16mm镜头, Color Sony 1/3芯片 品牌选用:迈斯威 2.100米彩色红外摄像机 性能参数如下：Color Sony 1/3,480线，红外距离100米(12个大灯,12Φ8灯) 品牌选用:迈斯威 3.100米彩色高清红外摄像机 性能参数如下：Color Sony 1/3,480线，红外距离100米(12个大灯,12Φ8灯) 品牌选用:迈斯威

4.1.2传输部分 视频信号的传输可用同轴电缆、光纤或双绞线，用双绞线传输时需可视频转换适配器。 根据现场实际情况本系统采用同轴电缆视频传输方式： １．视频监控线采用SYVV７５－５标准视频线 ２．电源线采用RVV2P*1.0标准电源线 品牌选用:扬州线缆 4.1.3显示与记录 显示与记录设备安装在控制室内,主要有监视器、硬盘录像机和一些视频处理设备。 4.1.4 硬盘录像机 录像机是闭路电视监视系统中的记录和重放装置，它要求可以记录的时间非常长，目前大部分监视系统专用的录像机都可以录24h～960h的录像。此外，录像机还必须要有遥控功能，从而能够方便地对录像机进行远距离操作，或在闭路电视系统中用控制信号自动操作录像机，本系统采用16路硬盘录像机。

嵌入式16路硬盘录像机DS-8016HS-S 技术规格： l 1-16视频完全实时同步，实时监视监听、录像、回放、网络、四工同步。系统授权最无整的用户管理，用户和密码可远程式授权，网络管理。 l H.264 硬压缩。完善的的录像设定方式，可连续、定时、动枋检测、传感器联动报警等方式录像。 l 动态抓拍图片，即拍即打，图片观察可电子放大。 l 完整的报警实时设撤防，视频出丢失报警，电子地图显示。支持多云台本地控制、网络控制。 l 全面支持各种快球本地、网络控制、可设定巡航，并有64个按键直接存储和选择预存点。 l 支持各种扩展硬盘、网络备份、网络回放、电子放大。 l 通过LAN、DDN、SDSL、ISDN路由上网，远程监控。 l 网络端可实现IE浏览器直接浏览控制。 4.2 设计功能描述 Ø 性能、功能先进： 设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造。 Ø 电视监控系统功能完善: 通过保安监控系统随时掌握监控区域内人员活动情况，检查各个重点部位的安全情况，提前发现隐患，及时处理突发事件。并自动进行录像。正常情况下对进行24小时录像，录像资料可备出事时查询。 设备高可靠性：

合集下载

小区监控系统方案

小区监控系统方案

小区监控系统方案一、项目背景随着城市化进程的加快，小区安全问题日益凸显。

为了保障居民的生命财产安全，提高小区的安全管理水平，我们决定为小区安装一套先进的监控系统。

这套系统将涵盖视频监控、门禁管理、周界防范等多个方面，为小区居民营造一个安全、舒适的居住环境。

二、项目目标1.实现对小区内外的实时监控，提高安全防范能力。

2.通过数据分析，为小区管理提供决策支持。

3.提升小区居民的居住体验，增强满意度。

三、监控系统设计1.视频监控系统（1）小区入口处设置高清摄像头，对进出人员进行实时监控。

（2）小区内主要道路、绿化带、停车场等区域设置高清摄像头，确保无死角监控。

（3）电梯内设置高清摄像头，保障居民乘梯安全。

（4）公共区域如健身房、游泳池等地方设置高清摄像头，确保公共区域安全。

2.门禁管理系统（1）在小区入口处设置人脸识别门禁系统，方便居民快速通行。

（2）在单元门设置密码锁，防止陌生人进入。

（3）在地下车库设置车牌识别系统，实现车辆自动识别。

3.周界防范系统（1）在小区周边设置红外对射探测器，实现周界防范。

（2）在小区周边安装高清摄像头，对周边情况进行实时监控。

（3）设置电子围栏，防止非法入侵。

四、系统实施1.设备采购根据项目需求，我们将在市场上选购性能稳定、质量可靠的高清摄像头、人脸识别门禁系统等设备。

2.网络搭建我们将采用有线和无线相结合的方式，搭建小区监控系统网络。

有线网络主要用于传输高清视频信号，无线网络用于传输门禁等数据。

3.系统集成将各个子系统进行集成，实现数据共享和统一管理。

4.培训与维护对小区管理人员进行培训，确保他们能够熟练操作监控系统。

同时，建立维护团队，定期对系统进行检测和维护，确保系统稳定运行。

五、项目预算根据市场调查，整个小区监控系统预计投入万元，其中包括设备费用、网络搭建费用、系统集成费用、培训与维护费用等。

六、项目效益1.提高小区安全防范能力，降低安全事故发生概率。

2.提升小区居民居住体验，增强满意度。

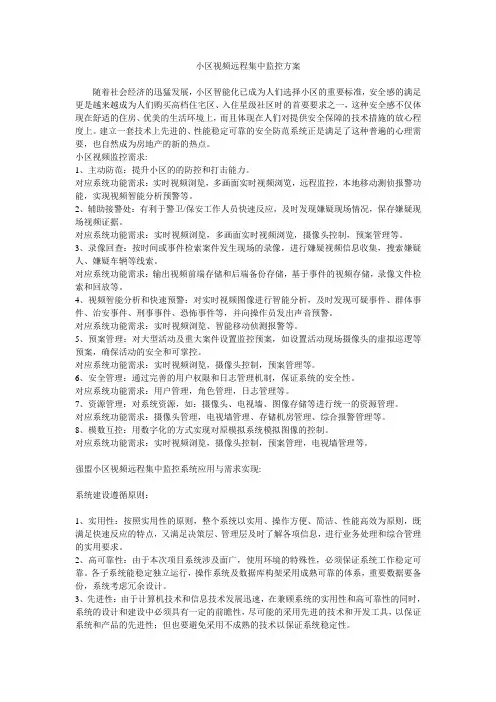

小区视频远程集中监控系统方案1

小区视频远程集中监控系统方案1

小区视频远程集中监控方案随着社会经济的迅猛发展，小区智能化已成为人们选择小区的重要标准，安全感的满足更是越来越成为人们购买高档住宅区、入住星级社区时的首要要求之一，这种安全感不仅体现在舒适的住房、优美的生活环境上，而且体现在人们对提供安全保障的技术措施的放心程度上。

建立一套技术上先进的、性能稳定可靠的安全防范系统正是满足了这种普遍的心理需要，也自然成为房地产的新的热点。

小区视频监控需求:1、主动防范：提升小区的的防控和打击能力。

对应系统功能需求：实时视频浏览，多画面实时视频浏览，远程监控，本地移动测侦报警功能，实现视频智能分析预警等。

2、辅助接警处：有利于警卫/保安工作人员快速反应，及时发现嫌疑现场情况，保存嫌疑现场视频证据。

对应系统功能需求：实时视频浏览，多画面实时视频浏览，摄像头控制，预案管理等。

3、录像回查：按时间或事件检索案件发生现场的录像，进行嫌疑视频信息收集，搜索嫌疑人、嫌疑车辆等线索。

对应系统功能需求：输出视频前端存储和后端备份存储，基于事件的视频存储，录像文件检索和回放等。

4、视频智能分析和快速预警：对实时视频图像进行智能分析，及时发现可疑事件、群体事件、治安事件、刑事事件、恐怖事件等，并向操作员发出声音预警。

对应系统功能需求：实时视频浏览、智能移动侦测报警等。

5、预案管理：对大型活动及重大案件设置监控预案，如设置活动现场摄像头的虚拟巡逻等预案，确保活动的安全和可掌控。

对应系统功能需求：实时视频浏览，摄像头控制，预案管理等。

6、安全管理：通过完善的用户权限和日志管理机制，保证系统的安全性。

对应系统功能需求：用户管理，角色管理，日志管理等。

7、资源管理：对系统资源，如：摄像头、电视墙、图像存储等进行统一的资源管理。

对应系统功能需求：摄像头管理，电视墙管理、存储机房管理、综合报警管理等。

8、模数互控：用数字化的方式实现对原模拟系统模拟图像的控制。

对应系统功能需求：实时视频浏览，摄像头控制，预案管理，电视墙管理等。

小区视频监控实施方案

小区视频监控实施方案

小区视频监控实施方案一、背景介绍。

随着社会的不断发展，小区安全问题日益凸显，特别是针对小区内的安全监控需求。

传统的保安巡逻已经无法满足对小区安全的全面监控，因此，实施视频监控方案成为了小区安全管理的必然选择。

二、实施目的。

小区视频监控实施的目的在于提高小区的安全防范能力，减少安全事故的发生，提升小区居民的安全感和幸福感。

通过视频监控，可以及时发现和处理小区内的安全隐患，有效预防小区内的违法犯罪行为。

三、实施内容。

1. 视频监控设备的安装位置。

在实施视频监控方案时，首先需要确定监控设备的安装位置。

一般来说，需要在小区的出入口、重要通道、停车场、儿童游乐区等重点区域安装监控设备，以实现对小区整体安全状况的全面监控。

2. 监控设备的选型和布线。

在选择监控设备时，需要考虑设备的画质、夜视能力、防水性能等因素，以满足对不同区域的监控需求。

同时，还需要合理规划监控设备的布线，确保监控画面清晰稳定。

3. 视频监控系统的搭建。

视频监控系统的搭建需要考虑监控设备与监控中心的连接方式、存储设备的选用、监控系统的远程访问等因素，以实现监控画面的实时查看和存储管理。

四、实施步骤。

1. 制定视频监控方案。

在实施视频监控方案之前，需要制定详细的监控方案，包括监控设备的选型、布线规划、监控系统的搭建等内容，确保方案的科学性和实用性。

2. 设备采购和安装。

根据监控方案，进行监控设备的采购和安装工作，确保监控设备的质量和安装位置的合理性。

3. 系统调试和联网。

完成监控设备的安装后，需要进行系统的调试和联网工作，确保监控系统的正常运行和远程访问功能的实现。

4. 完善管理和维护。

实施视频监控方案后，需要建立健全的监控管理制度，包括监控设备的定期维护、监控录像的存储管理、监控系统的远程升级等内容，以确保监控系统的长期稳定运行。

五、实施效果。

通过视频监控方案的实施，可以有效提高小区的安全防范能力，减少安全事故的发生，提升小区居民的安全感和幸福感。

小区视频监控施工方案

小区视频监控施工方案

小区视频监控施工方案1. 引言小区视频监控系统是保障小区安全的重要组成部分，通过安装视频监控设备对小区进行全方位的监控，可以有效地预防和打击各类违法犯罪行为，维护居民的人身和财产安全。

本文将介绍一个小区视频监控施工方案，包括设备选型、布线方案以及监控系统的部署等内容。

2. 设备选型2.1 摄像头在小区视频监控系统中，摄像头是最常用的设备之一。

根据小区的具体需求和场景，可以选择不同类型的摄像头，例如固定摄像头、全景摄像头、云台摄像头等。

摄像头的选择应考虑图像清晰度、视野范围、夜视功能等因素，以便实现对小区周边环境的全面监控。

录像机是视频监控系统中用于存储和管理监控视频的设备。

可以选择网络录像机(NVR)或数字录像机(DVR)。

NVR支持网络传输和存储，方便管理和查看录像；DVR则适用于小区规模较小、录像机位置距离摄像头较近的情况下。

在选购录像机时，需要考虑存储容量、压缩算法、网络传输速度等因素。

3. 布线方案小区视频监控系统的布线方案应根据小区的具体情况和监控需求来制定。

一般来说，应尽量减少布线的长度，降低信号质量损失。

以下是一种常见的布线方案：3.1 摄像头布置摄像头的布置应考虑到小区出入口、小区周界以及重要区域等。

出入口处一般需安装可识别人脸和车牌的摄像头，以便实现对出入小区的管理；周界处应安装具有全景视野的摄像头，以提高监控范围和效果；重要区域可以根据实际需求安装摄像头，如停车场、公共设施等。

网络布线是指将各个摄像头和录像机连接到一个网络中，以实现监控视频的传输和存储。

可以使用各类网络线缆，如网线、光纤等。

首先确定监控中心的位置，在监控中心附近设置网络交换机，并通过网络线缆将摄像头和录像机与交换机连接起来，以建立一个可靠的监控网络。

4. 监控系统部署4.1 设备安装根据摄像头和录像机的选型，按照厂家提供的安装说明进行设备安装。

确保摄像头安装稳固，视野范围覆盖到所需区域，并能够清晰地捕捉到不同距离和角度的目标。
