1.CAM 制作的基本步骤
每一个PCB 板基本上都是由孔径孔位层、DRILL 层、线路层、阻焊层、字符层所组成的，在CAM350
中，每载入一层都会以不同的颜色区分开，以便于我们操作。
1.导入文件
首先自动导入文件（File-->Import-->Autoimport），检查资料是否齐全，对齐各层（Edit-->Layers-->Align）并设定原点位置（Edit-->Change-->Origin-->Datum Coordinate），按一定的顺序进行层排列（Edit-->Layers-->Reorder），将没用的层删除（Edit-->Layers-->Reorder）。
2.处理钻孔
当客户没有提供钻孔文件时，可以用孔径孔位转成Flash（Utilities-->Draw-->Custom，Utilities-->Draw-->Flash-->Interactive）后再转成钻孔（钻孔编辑状态下，Utilities-->Gerber to Drill）；如果有提供钻孔文件则直接按制作要求加大。
接着检查最小钻孔孔径规格、孔边与孔边（或槽孔）最小间距（Analysis-->Check Drill）、孔边与成型边最小距离（Info-->Measure-->Object-Object）是否满足制程能力。
3.线路处理

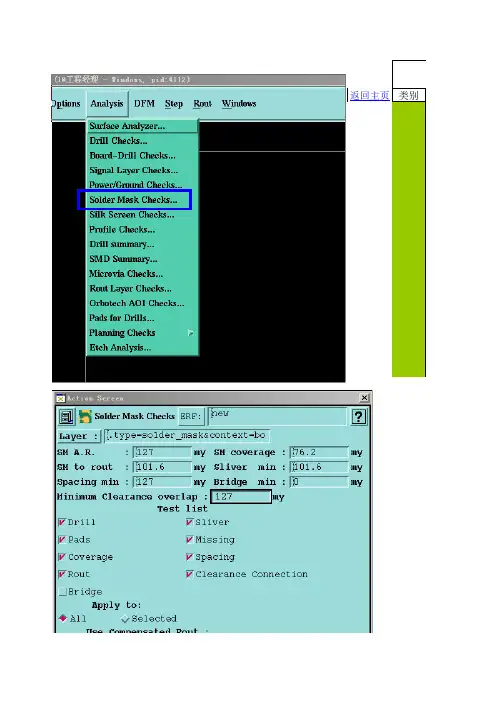

首先测量最小线径、线距（Analysis-->DRC），看其是否满足制程能力。接着根据PC 板类型和基板的铜箔厚度进行线径补偿（Edit-->Change-->Dcode），检查线路PAD 相对于钻孔有无偏移（如果PAD 有偏，用Edit-->Layers-->Snap Pad to Drill 命令；如果钻孔有偏，则用Edit-->Layers-->Snap Drill to Pad 命令），线路PAD 的Ring 是否够大（Analysis-->DRC），线路与NPTH 孔边、槽边、成型边距离是否满足制作要求。NPTH 孔的线路PAD 是否取消（Edit-->Delete）。以上完成后再用DRC 检查线路与线路、线路与PAD、PAD 与PAD 间距是否满足制作要求。
文件名称 文件编号 页次 版本号 修订号 生效时间
阻抗制作规范操作指引 NCSD03-MEI-047 1/12 A0 A-0 2016-05-015
1、目的：
为规范制作阻抗PCB的阻抗计算和阻抗图形设计方法，确保成品的阻抗符合规定,使阻抗制作
标准化，简单化。
2、范围：
适用于本厂客户要求阻抗控制的PCB阻抗设计及CAM制作的阻抗图形设计。
3、参考文件
无
4、定义
4.1特性阻抗(Characteristic Impedance)
当一条导线与大地绝缘后，导线与大地彼此之间的阻抗。
4.2 差分阻抗(Differential Impedance)
二条平行导线与大地绝缘后的阻抗，两条导线与大地彼此之间的阻抗。
5、职责
5.1 PE工程部：负责客户阻抗资料的确认和设计制作；
5.2 PROD生产部：按照操作指示和制作指示进行生产；
5.3 QA品保部：阻抗板在制作过程中的品质监控及确认；
5.4 ME工艺部：为阻抗板在制作中提供技术支持。
6、作业内容
6.1 客户资料确认
6.1.1确认客户压合结构可否满足阻抗控制要求。
6.1.2确认阻抗控制范围是否合理，一般情况下公差标准为±10%。
6.1.3阻抗层控制阻抗线粗设计是否合理，无阻抗线层尽量不做阻抗控制，以降低制作难度。
6.1.4评估客户阻抗控制有否特殊要求，厂内能力能否满足客户要求。
6.2阻抗设计基本原则
6.2.1抗设计计算
采阻抗计算软件进行计算，根据客户阻抗要求，分别输入介电常数、铜厚、线宽、线距、
介电层厚度等相关参数，然后根据我司生产能力制作我司生产工作指示（MI），以指导现
场生产。
6.2.2压合结构的确认
根据客户要求设计压合结构，除客户指定的压合结构外，压合结构设计的一般原则如下：
1. 问：怎么在CAM350 中如何添加文字？
答：Add -> Text ,添加文字时要指定圆形d 码，直接选择一个round d 码，不要太大。也可
以在CAM350 中按A 呼出光圈表，选择或自定义圆型D 码!
2. 问：CAM350 中可以加英文、数字和汉字吗？用CAD 转过来的好像线变形了，有办法
让字体不变形吗？
答：可以在cam350 中加英文和数字，用add -> text 命令。如果是cad 文件的字体，你可以
在cad 软件中把cad 的字体打散，用填充命令填充一下就可以了。
3. 问：如何在CAM350 里面添加中文字？
答：a.cam350 不支持中文，你可在autocad 中加好再导入cam350 中。AutoCAD中可以转
出DXF 和HPGL 文件，DXF 虽然在CAM350 中装入会变形，不过如果你在装入时选好字
体，也是可以的。而转成HPGL，再填充也可以。 b.用PROTEL 加完字再导出GER 文件。
c.用UCAM 转入。
4. 问：如何将各种图案LOGO 加入到PCB 的丝印层中，要用到什么工具软件？
答：如果你的Logo 已经是Gerber 文件，可以直接读入CAM350，然后复制到丝印层就行了；如果是BMP 文件可以用先BMP2PCB 软件，然后再用Protel 读入转成Gerber 就成了；
如果是AutoCAD 格式的文件，可以用AutoCAD 转成DXF 格式再用CAM350读入就行了。
5. 问：在V2001 里设定负片很容易，而且画出的线可设定看不到，可在Cam350里面是不
是一定要做一个复合层才行，还是直接建一个新层设定为负层？ 答：可以先画好，再Tables -> Composites 设定成复合层。
6. 问：怎样在CAM350 V8.0 中输出负片，如我LAYER1 是线路，LAYER2 是档油PAD，
我想在CAM 中把这两层合在一起出一张负片菲林，怎样才能把它们两层叠加在一起呢？
Panyu Co-Wing Electronic Ltd
番禺同荣电子有限公司Instruction Name： Instruction#： Revision：
指引名称：菲林制作操作指引 指引号码：PE-CAD-01 版 本：A
1.0、目的：
为菲林的制作、审核以及发放回收提供正确完善的理论依据。
2.0、适用范围：
工程部、QA。
3.0、职责：
3.1、工程部菲林组负责根据MI上对菲林的制作要求，制作出符合规范的菲林，并进行自检。
3.2、QA部依据MI对菲林进行审查，并负责菲林的发放、回收及取消。
4.0、使用工具：
光绘机、冲片机、电脑、PCB辅助设计软件、100倍放大镜、手术刀、单面胶、双面胶、直尺、油性笔等。
5.0、参考文件：
MI制作指引、生产工艺能力指引。
6.0、菲林制作参数表：
项目 金 板 喷锡板
0.5OZ 1.0OZ 2OZ 3OZ 0.5OZ 1.0OZ 2OZ 3OZ
最小线宽、线距 干膜 0.125mm 0.15mm 0.175mm 0.225mm 0.15mm 0.175mm 0.225mm 0.25mm
水膜 0.15mm 0.175mm 0.20mm 0.25mm 0.175mm 0.20mm 0.25mm 0.275mm
最小焊环 0.15mm 0.15mm 0.20mm 0.22mm 0.18mm 0.20mm 0.22mm 0.25mm
最小绿油窗(单边) 感光油 0.08mm 0.08mm 0.10mm 0.12mm 0.08mm 0. 08mm 0.10mm 0.12mm
烤油 0.20mm 0.20mm 0.25mm 0.30mm 0.20mm 0.20mm 0.25mm 0.30mm
最小丝印字符线宽 0.15mm 0.15mm 0.18mm 0.20mm 0.15mm 0.15mm 0.18mm 0.20mm
