松涛水利枢纽毕业设计

  • 格式：doc
  • 大小：2.16 MB
  • 文档页数：69

1

前 言

本次设计的题目是松涛水利枢纽（导流方案2）施工组织设计。松涛水利枢纽位于柳河干流上的松涛峡，系一级建筑物，由河床混凝土重力坝、右岸溢洪道和土坝及坝后厂房等部分组成。枢纽主要任务是发电，共装三台机组，每台机组150×103kW，发电的最低水位为500米，相应库容19.5亿米3。松涛处于峡谷地区，两岸地形较为陡峭，有公路相连接。坝址上下游均有沙石材料，开采运输比较方便，质量一般皆符合要求。

本次设计由施工条件、施工导截流、料场的开采与选择、主体工程施工、施工交通工程、施工辅助企业、施工总体布置、施工总进度计划等部分较为详细的介绍了水利工程施工组织设计整个过程。

毕业设计是本科教育人才培养计划中的重要组成部分，是本科教学过程中最后一个重要的教学环节，是人才培养质量的重要体现。毕业设计是各高校为大学生安排的最后一次全面性、总结性的教学实践环节，既是学生在教师指导下运用所学知识和技能，解决具体问题的一次尝试，也是学生走向工作岗位前的一次实战演习。毕业设计的目的是培养学生独立地综合运用所学基础理论、专业知识和基本技能，提高分析和解决实际问题的能力，也是毕业生上岗前提高全面素质的重要实践，对大学生的成长及适应社会需要有着深刻影响。毕业设计可以提高学生多方面的能力，包括综合应用所学知识能力、发现和解决问题能力、资料查询及协调合作能力等。

通过设计，以达到以下几个目的：1.巩固所学的基础理论知识和专业知识。并能实际运用于设计、施工中，培养独立分析和解决问题的能力。2.明确当前社会主义建设的任务。执行党和政府的有关政策，培养正确的设计思想。3.善于运用图表和文字表达设计意图，能运用有关参考书籍、手册和规范。4.养成严肃认真、刻苦钻研、实事求是的工作作风。

由于作者水平有限，设计时间仓促，本设计中难免会存在缺点、错误和疏漏之处。诚挚地希望各位老师及广大读者给予批评指正。

作者：XXXXXX

2012 年06月

2

第一部分 设计说明书

第1章 基本资料

1.1 工程概况

松涛水利枢纽位于柳河干流上的松涛峡，系一级建筑物，由河床混凝土重力坝、右岸溢洪道和土坝及坝后厂房等部分组成。枢纽主要任务是发电，共装三台机组，每台机组150×103kW，发电的最低水位为500米，相应库容19.5亿米3。

枢纽右岸适当位置布置有排砂放空洞，可满足封孔蓄水期对下游供水100m3/s流量的要求。

1.2 施工条件

1.2.1 工程地质条件

坝区为高山峡谷区。狭谷由震旦纪变质岩构成，其上部为第四纪砾石岩，含砂砾石层及黄土。柳河流向，在坝址附近转为S260°W，河谷呈弯曲形。河谷两岸变质岩顶板出露标高，左岸约520米，右岸约515米。在标高515米时，谷宽约135米，坝址左右岸基岩上直接为黄土覆盖。

坝址区及上下游河床覆盖层厚5－12米。表面0.3米左右为黄土覆盖，以下均由卵砾石夹粗、中砂等物构成。河床靠右岸有一深槽，顺河呈长条状分布，深槽处水深约10米，覆盖层厚10－12米，此深槽系河水沿构造裂隙侵蚀冲刷而成。坝址河谷及两岸的变质岩主要由云母石英片岩和角闪岩组成，石质坚硬，相当于16级岩石分类中的第X级岩石，普氏系数f=8云母石英片岩极限抗压强度为1000～1200公斤／厘米2，角闪片岩极限抗压强度为900～1200公斤／厘米2。

坝址右岸距河边480米处，有一天然冲刷的鞍状地形，溢洪道即建此处，该处系古河道的遗址，两侧有大小冲沟数条，与它成70°～80°交角。

此坝址处水文地质情况，地下水属裂隙补给水，数量很少，主要在构造裂隙及局部破碎带内。在坝区变质页岩中还有裂隙承压水，稳定水位432～446米，单宽涌水量一般为3升／分，最大为120升／分，随岩石裂隙发育程度、连通情况和深度而变化。

松涛是地震波及区，据上级主管部门提出的松涛水利枢纽地段的地震基本烈度为7度。

坝址上、下游均有砂石材料。特别是坝址下游藏量丰富，开采运输比较方便，质量一般皆符合要求，只有砂质土尚未找到理想的产地，必要时可以采用两岸的黄土代替。

1.2.2 施工场地及运输条件

坝址距下游的仙州市河道长约100公里，直线距离约50公里，坝址附近皆为高山峡谷地区。松涛峡长约12公里，上下游均有比较平坦的山间盆地，可作为施工场地。

枢纽选定坝址位于峡谷尾部，距峡谷出口约1.7公里，坝区河床两岸山坡陡峻，成V字形。

3

左岸坡度45°～80°，陡缓相间；右岸坡度60°～85°，两岸山顶均为黄土覆盖。

坝址河床高程一般为410米，枯水季一般水位为418米，河面宽50～60米，深槽偏右岸，最深约10米。坝址左岸山峰起伏高出河面约150米以上。右岸坝头附近为一狭小丘陵阶地，高出河面约110米左右。与坝区阶地相连的就是地形平坦面积宽阔的李家台四级阶地，高程560～580米。

自峡谷出口起，两岸地势逐渐开阔，呈狭长的二级阶地，高程约430～440米，沿柳河右岸距坝址约8公里的旧镇，附近有宽阔平坦的二级阶地。

坝内河谷两岸有很多冲沟，左岸主要有坝址下游200米处的滑沟；右岸主要有坝址上游150米处的红柳沟，下游的刘家沟、金沟和银沟等。这些冲沟切割既深且短，均系沿断层及节理裂隙发育而成，与河谷多成70°～80°的交角。由于这些冲沟的切割，使坝区地形变得非常复杂，给施工场地布置造成一定困难。

坝区附近可供施工场地布置的地段，有右岸李家沟，峡谷出口下游右岸的明坝和左岸的易家湾等阶地。

仙州到松涛的公路线为六级公路，已建成通车，路线全长约50公里。对于水路交通，因柳河上游为峡谷，河窄水急，不能通行船只。有国家铁路干线通过仙州市，可沿柳河岸边进工地。

1.2.3 水文气象

1.2.3.1 流量

柳河的年最小流量多发生在1、2月份，3月份上游开始融雪化冰，流量渐增，6月份以后即进入汛期。年最大流量一般发生在7～9月间。

坝址区实测最大流量为5640米3／秒，最小流量为205米3／秒，多年平均流量为830米3／秒；河水含沙量最大达5公斤／米3（7～9月），最小为0.01公斤／米3（1～2月）。峡内流速最大为7米／秒，最小为0.8米／秒。

1.2.3.2 气温

本区为大陆性气候。多年平均温度为9.6℃，月平均最高温度为22.9℃，最低为－6.5℃；绝对最高为39.1℃，绝对最低为-23.1℃，日最小变幅1.3℃。坝址附近历年气温观测统计资料，如表1.1所示。

4

表1.1 坝区1953～1988年气温（℃）特征

1.2.3.3 降水

本地区雨量稀少，年平均降水量为330.1毫米，最大达471.9毫米，其中60～70％集中在7～9月，最大日降雨量为71.8毫米。最长一次降水延续时间4昼，最大一次降雨量为21毫米。暴雨常在下午或晚间出现。

降雪一般于11月下旬开始，最大一次为20毫米，积雪最大厚度为6厘米，积雪日期一般从11月下旬到次年3月上旬，年平均积雪日数为21.6日，土壤冰结深度约1米。

表1.2 坝区1952～1988年各月降水量（毫米） 项目

月份 日平均最高 绝对最高 日平均最低 绝对最低 月平均

1 7.5 13.8 -18.3 -23.1 -6.5

2 14.9 17.5 -15.4 -22.1 -1.6

3 22.5 26.9 -7.9 -16.3 5.5

4 28.4 33.2 -2.9

-8.4 12.0

5 32.7 35.5 3.2 0.1 17.4

6 34.2 36.5 8.5 2.9 21.0

7 35.9 39.1 11.7 9.3 22.9

8 34.4 38.3 10.6 5.4 21.5

9 29.1 31.9 5.3 0.5 16.4

10 23.6 28.0 -2.5 -6.6 10.1

11 17.4 21.6 -10.4 -15.3 1.8

12 7.6 10.9 -15.7 -21.6 -5.3

年平均 9.6

月份

项目 1 2 3 4 5 6

平

均 1.3 2.9 7.9 13.9 32.5 38.3

最

大 16.9 9.0 23.4 27.7 63.8 103.2

最

小 0 7 0 0.3 2.1 5.0

5

表1.3 坝区1985～1988年各月不同降水量出现天数统计表

月份

项目 7 8 9 10 11 12 全年

平

均 62.3 89.8 56.6 19.0 3.9 2.0 330.5

最

大 126.7 218.4 108.9 50.6 13.6 9.1 471.9

最

小 18.6 33.2 12.2 0.5 0 0 210.8

降 水 量 月 份 （天数）

1 2 3 4 5 6

5mm

以下 最多 6 5 7 13 18 20

最少 1 2 4 6 11 12

平均 4.3 2.3 5.7 8.7 15 17

5mm

以下 最多 0 0 0 0 2 3

最少 0 0 0 0 1 1

平均 0 0 0 0 1 1.7

10mm

以上 最多 0 0 0 0 0 1

最少 0 0 0 0 0 1

平均 0 0 0 0 0 0.3

20mm

以上 最多 0 0 0 0 0 0

最少 0 0 0 0 0 0

6

1.2.3.4 冰期

每年11月底或12月初行凌，12月底封冻，次年2月底或3月初解冻。冰冻期约2～3个月。冬季行凌初期，多为针状，薄片状冰化闭。流冰速度最大为1.45米／秒，最小为0.95米／秒。春季流冰多为坚硬冰块，冰厚一般为0.2米，最厚可达1米。流冰期一般无过大冰块下泄。

1.2.3.5 风向及风速

本地区春季多风，最大风速为17米／秒，风向多为东北向。 平均 0 0 0 0 0 0

降 水 量 月 份 （天数） 全年

（天数） 7 8 9 10 11 12

5mm

以下 最多 16 17 11 8 5 15 112

最少 6 12 9 5 1 3 93

平均 12 14 9.7 7 2.7 6 104.3

5mm

以下 最多 4 5 5 2 0 0 16

最少 2 3 1 1 0 0 7

平均 3 4 2 1.7 0 0 12.3

10mm

以上 最多 1 4 2 1 0 0 6

最少 1 2 1 0 0 0 1

平均 0.7 2 1 0.3 0 0 4.3

20mm

以上 最多 1 1 1 0 0 0 2

最少 0 0 0.7 0 0 0 1

平均 0.3 0.3 0.7 0 0 0 1.7

合集下载

水电站枢纽布置毕业设计论文及计算书

水电站枢纽布置毕业设计论文及计算书

水电站枢纽布置毕业设计论文及计算书

题目：XXX水电站枢纽布置设计毕业设计说明及计算书

专业：水利水电建筑工程

班级：

姓名：

学号：

指导教师：xxx、xxx、xxx

XXX年月日

前言 (3)

工程特性表 (6)

第一章综合说明 (7)

1.1 流域概况 (7)

1.2 水文气象 (7)

1.2.1水文及气象 (7)

1.2.2水文气象及径流条件 (8)

第二章工程地质 (9)

2.1 地形地质 (9)

2.1.1 测区地质 (9)

2.1.2 工程区地质 (10)

2.2 区域及水库地质 (10)

2.2.1 地形地貌 (10)

2.2.2地层 (11)

2.2.3地质构造 (11)

2.2.4水文地质 (11)

2.2.5库区工程地质评价 (11)

2.3库区工程地质 (11)

2.3.1 地形地貌 (11)

2.3.2地层 (12)

2.3.3地质构造 (12) 2.3.4水文地质 (12)

2.3.5库区工程地质评价 (13)

2.4坝区工程地质 (13)

2.5枢纽区工程地质 (14)

2.6 岩体力学参数 (14)

2.7 天然建筑材料 (15)

2.8 工程地质评价 (16)

第三章工程任务及规模 (17)

第四章工程布置及建筑物 (18)

4.1坝轴线、坝型的确定 (18)

4.1.1坝轴线的确定 (18)

4.1.2 坝型选择 (20)

4.2非溢流重力坝的设计 (20)

4.2.1 剖面设计 (20)

实用剖面的确定 (21)

4.2.2坝体强度和稳定承载能力极限状态验算 (23)

4.3溢流重力坝的设计 (37)

4.4进水口段的确定 (46)

4.6.2主厂房的平面设计 (49)

4.6.3副厂房的平面设计 (55)

第五章施工组织设计 (56)

第六章结束语 (56)

前言

设计题目：水利水电工程枢纽毕业设计

一、项目名称：XXX水电站枢纽

二、工程地点及建筑规模：

H江水利枢纽工程毕业设计

H江水利枢纽工程毕业设计

H江水利枢纽工程泄水闸设计说明书

2 目 录

1 综合说明 ............................................................................................................................................... 3

1.1 工程概况 .......................................................................................................................................... 3

1.2 设计依据 .......................................................................................................................................... 3

1.3 毕业设计成果（泄水闸） .............................................................................................................. 4

2 水文 ......................................................................................................................................................... 8

2.1 流域概况 .......................................................................................................................................... 8

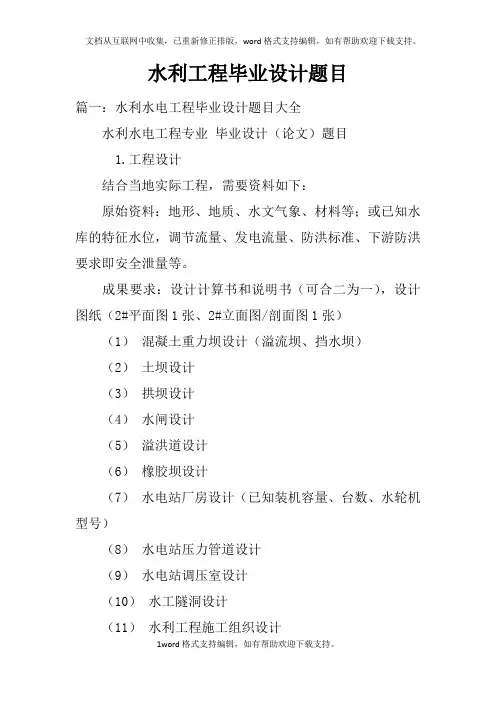

水利工程毕业设计题目
