红外线报警器(电子狗)实训报告

  • 格式：docx
  • 大小：230.74 KB
  • 文档页数：5

红外线报警器实训报告

红外线报警器实训报告

一、实训目的

1、学习红外线报警器工作原理；

2、熟悉电子产品的生产过程和安装工序；

3、认识常见的电子元件；

4、掌握万用表的基本使用方法；

5、能够看懂元件装配图，并能正确安装；

6、掌握电子元件焊接工艺，不出现虚焊漏焊现象；

7、能够进行通电调试，查出故障并修复。

二、产品介绍

红外线报警器能探测人体发出的红外线，当有人进入报警器的监视区域内，报警器即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

三、工作原理

红外线报警器是由红外线传感器、BISS0001红外传感信号处理器集成电路、延时电路和音响报警电路等组成。当红外线传感器探测到前方人体辐射出的红外线信号时，由红外线传感器的2脚输出微弱的电信号，送入集成电路BISS0001的14脚经运算放大器OP1作第一级放大，然后由C15耦合给运算放大器OP2进行第二级放大，再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号Vs去启动延迟时间定时器（BISS0001内部框图见图3），BISS0001的输出信号Vo经二极管D1送入音乐片，音乐片受触发工作，音乐片工作后，其输出端输出内储“嘀”声电信号，经晶体管Q1、Q2放大后驱动蜂鸣器发出响亮的报警声。

四、元件清单

元件 型号 数量 位号 元件 型号 数量 位号

电阻 33K 2 R2 R4 二极管 1N4148 2 D1 D2

电阻 39K 1 R15 三极管 9014 2 Q1 Q3

电阻 47K 1 R3 三极管 A1015 1 Q2

电阻 68K 1 R13 集成块 BIS0001 1 电阻 560K 2 R8 R12 传感器（罩） D203S 1

电阻 620K 1 R10 蜂鸣器 1

电阻 1M 3 R5 R16 R11 线路板 1

电阻 1.5M 2 R6 R9 E68-3透镜 1

电阻 75K 1 R1 拨动开关 1

热敏电阻 30K 1 RT 音乐片

75K110 1

瓷片电容 102 1 C12 焊接线

6cm 4

瓷片电容 103 4 C5 C9 C10

C11 外壳塑件7件 1

瓷片电容 104 1 C13 电池夹5件 1

电解电容 16v47uf 2 C2 C3 跳线6mm 2

电解电容 16v100uf 1 C1 自攻丝3*5mm 2

电解电容 25v10uf 3 C15 C14 C4

五、集成块工作原理图

图2、BISS0001内部框图

BISS0001工作原理

BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。 六、制作过程

图3、电路板安装图

1焊接工具

30W小功率外热式电烙铁 烙铁架 松香 焊锡 抹布

2、焊接步骤

（1）、清查元器件的质量，并及时更换不合格器件；

（2）、确定元器件的安装方式，由孔距决定，并对照电路图核对PCB线路板。

（3）、将元器件弯曲成形，尽量将字符置于易于观察的位置，字符应从左到右、从上到下，以便于以后检查。

（4）、插装。应对照电路图对号插装，有极性的元件要注意极性，如二极管、三极管、集成电路的脚位等。

（5）、焊接。各焊点加热时间及用锡量要适当，防止虚焊、错焊、短路，二极管、三极管、集成电路焊接时要快，以免烫坏。

（6）、焊后剪去多余引脚，检查所有焊点，并对照电路图仔细检查，确认无误后方可通电

3、焊接顺序（由低到高） 跳线—电阻—二极管—瓷片电容—电解电容—三极管—拨动开关—传感器（带罩焊接）—集成电路—三端电感（长插左上）—音乐片—热敏电阻

4、测试

将电子狗的探测窗口对准要探测的场所或物体，打开电源开关，经过35秒左右的开机延时后，电子狗进入工作状态，当有人进入电子狗的探测范围，电子狗就会发出报警声，20秒钟左右结束，经过5秒钟左右的触发封锁时间后若又有人进入探测范围，它将再次报警。若符合上述描述则正常；若不正常，先自我调适，还有问题找老师帮助解决。

5、安装

经测试正常后，将电路板装入外壳，使用胶棒将蜂鸣器焊粘到金属基板上，装入电池。

七、注意事项

1、在安装过程中，要时刻注意安全，避免电烙铁烫到自己或他人；

2、不用时，一定要把电烙铁放好，以免碰到电线，将电线烧坏，导致漏电

八、心得体会

通过这次的实训，提高了我们的动手能力，增强了我们对电子电路的兴趣，从而更好地进行理论学习。不过通过这次实训也让我认识了自己的不足，动手实践能力不足，焊接工艺有待提高，而且缺乏自我排除故障的能力，对于一些实际的元件的认知还不够。通过实训让我知道了动手操作的重要性，以后要多多锻炼，不能做眼高手低的大学生。

合集下载

北邮电子狗电子工艺实习报告

北邮电子狗电子工艺实习报告

北京邮电大学实习报告

实习名称 电子工艺实习 学 院 信息与通信工程学院

学生姓名 班 级 2012211108 学 号 2012210214

实习时间 6.28至7.4 实习地点 学九301教室

实

习

内

容 一、掌握电烙铁的正确使用方法、基本的焊接技术和万用表等常用电子仪表的使用方法；了解常用电子元器件的性能特点、命名、识别及其安装方法。了解和掌握表面贴装工艺（SMT）的基本知识、工艺流程以及各种常用的EDA工具。

二、掌握机器狗的工作原理，学会识别电路原理图与印刷图；学会半导体二极管、电解电容等有极性元件正负极性的区分，色环（四色或五色）电阻、电感标称数值的读取等，并进一步熟练焊接技术。

三、了解并初步掌握一般电子产品的生产制作、调试与装配的基本技能与方法。

四、整机调试与验收，写实习总结报告。

学生

实习

总结

（附页，不少于2000字）

见附页

实

习

成

绩

评

定 遵照实习大纲并根据以下三方面按百分制综合评定成绩：

1、思想品德、实习态度、实习纪律等

2、技术业务考核、笔试、口试、实际操作等

3、实习报告、分析问题、解决问题的能力

实习评语:

实习成绩:

指导教师签名： 实习单位公章

年 月 日

北京邮电大学电子工艺实习报告附页

1 一．实习目的：

为了培养学生的基础能力，通过学习熟悉电路主要的电子元器件,掌握电路焊接工艺的基本技能。以及熟悉手工焊锡常用工具的使用及其维护与修理。基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。能够根据电路原理图，元器件实物设计并制作印制电路板。熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。了解电子产品的焊接、调试与维修方法。为日后学习电子技术课的打好入门基础。

二．实习内容：

单片机设计实验报告(红外测速报警仪)

单片机设计实验报告(红外测速报警仪)

1

2011年小学期单片机设计实验报告

题目：红外测速报警系统

2

摘要

在工程实践中，经常会遇到各种需要测量移动速度的场合，高精度和非接触测量往往给测量提出了高的要求。红外光电传感器的工作原理较为方便易行，且精度较高，在此基础上采用单片机进行计数测量,并用输出设备显示测量结果，为远程检测与监控提供了合理的选择。

本次我们制作的是基于pic32单片机的能够自行设置最高限速并进行红外测速报警的测速系统。本方案采用单片机PIC32MX795F512L为控制核心，实现测速报警系统的基本功能。系统的硬件部分主要包括单片机板块、数据采集、人机交互界面三大部分。数据采集由内部计时系统和红外线发射/接收系统实现，人机交互界面主要为4×4标准输入键盘和RT1602C点阵式液晶显示器，另外再加上与单片机相连受其控制的蜂鸣器，实现报警功能。

整个系统中，微控制器采用了Microchip公司的PIC32MX795F512L，软件设计中涉及PORTE、PORTD和PORTG等相关管脚用作普通数字I/O脚。本实验用单片机PORTE和PORTG相关管脚控制液晶显示器的读写；用PORTB和PORTF相关管脚接收键盘的输入高低电位，进而获取输入信息；用PORTD某些管脚来控制蜂鸣器的启动/关闭，以及接受红外对管的电平信号。

关键词：

PIC单片机 红外信号 输入/输出 C语言

Abstract

In engineering practice, we often encounter a variety of situations where we need to

measure moving speed, and accuracy and non-contact measurement to measurement

often require high demand. Infrared optical sensor is convenient and easy to use, and high

红外感应电子狗报警器

红外感应电子狗报警器

红外感应电子狗报警器

红外感应电子狗报警器

红外电子狗：集红外探测、现场报警、电源三位于一体,体积小、可随身携带、临时设防等优点，无论何时何地都可现场使用。采用高灵敏度红外探头，探测距离最远可达7米左右。无需声音，无需光线，无需震动，即使是夜晚漆黑状态，窃贼一旦进入监控范围，报警器就会自动检测并发出高强度警笛报警声；微电脑芯片设计，耗电极小，无须接线布线，使用非常简便。

一、工作原理：

就象太阳、灯泡会发光一样，温度高的物体会向空中幅射红外线（红外线也是一种光，但是肉眼不可见），本报警器就可以根据空中的红外线的变化来确定是否应该报警。因此，红处报警器有这样一个特点，冬天效果要好得多，最长距离可达5米以上。一般来说，本报警器就完全相当于一只狗一样，有人来了就叫，没有人来就不会叫，取名“电子狗”是当之无愧的。

二、使用方法：

1、将万向座固定在门窗同一面墙上，距离窗户和门一段距离，距地面2-2.5米，使窃贼不易破坏。

2、将电池盖打开，按照电池盒内部的标识将4节5号电池装入（电池用户自备）。

3、将电子狗固定在万向座上，转动电子狗，调整角度使其对门窗监测。

这样，您就可以打开门窗安心睡觉。尤其夏天，通风透气又高枕无忧！只要有窃贼踏进您的门边或越过您的窗边，报警器就会自动检测报警，这样既可以避免好人“善意”打扰又使窃贼无法接近您的财物。如果将报警器装在阳台上，就可以同时监控阳台上所有的窗户；如果安在室内人行必经之处，则一个报警器就可以监控一套住房。红外电子狗是您忠实的卫士！

出门在外，无论是住高档宾馆还是普通旅店，其安全性都令人担心。无数的案例说明，宾馆旅店的门窗很不安全，许多情况下，旅客在熟睡状态下，随身携带的钱物就被不速之客洗劫一空（除了窃贼，当然也包括宾馆内部的"家贼"利用职务之便行窃）；旅行者微型电子警犬，可以保证在您入睡之后，分分秒秒“毫不眨眼”时刻监视“敌情”。只要窃贼从门窗的任何部位稍一探头，就会高强度警笛声报警，将窃贼惊跑于入室之前！

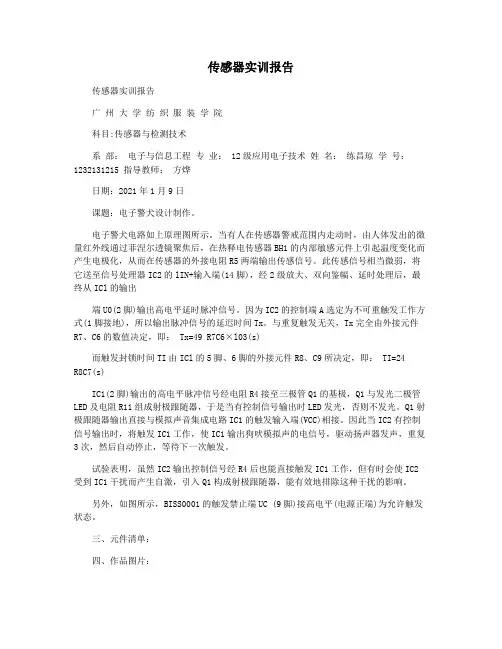

传感器实训报告
