第12补充知识—面域造型法的应用

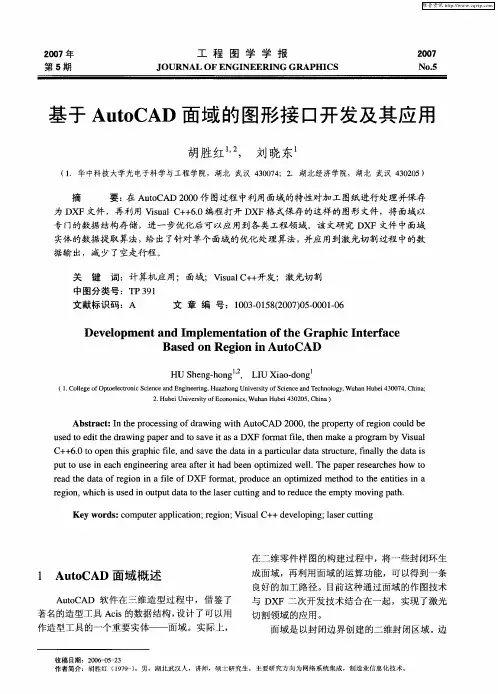

文 章 编 号 ：１０ ．１ ８２ ０）５００ ．６ ０ ３０ ５ （０ ７０．０ １０
中图分 类 号 ：Ｔ ９ Ｐ３ １ 文 献标 识码 ：Ａ
Ｄｅ ｅｏ ｍ ｅ ｔａ ｄ Ｉ ｐ ｅ ｅ ｔ ｔｏ ｆ ｈ ａ ｈ ｃＩ ｔ ｒ ａ ｅ ｖ ｌｐ ｎ ｎ ｍ ｌｍ ｎ ａ ｉ ｎ ｏ ｅＧｒ ｐ ｉ ｎ ｅ ｆ ｃ ｔ Ｂａ ｅ ｎ Ｒｅ ｉ ｎ ｉ ｔ ＣＡＤ ｓ ｄ ｏ ｇ ｏ Ａｕ ｏ ｎ
Ａｂ ｔ ａ ｔ Ｉ ｈ ｒ ｃ ｓｉ ｇ ｏ ｒ ｗｉ ｇ ｗｉｈ Ａｕｔ ＣＡＤ ００ ｔ ｅｐ ｏ ｒｙ ｏ ｅ ｉ ｎ ｃ ｕｌ ｓ ｒ ｃ ： ｎ ｔ ｅ ｐ ｏ ｅ ｓｎ ｆｄ ａ ｎ ｔ ｏ ２ ０， ｈ ｒ ｐｅ ｔ ｆｒ ｇ ｏ ｏ ｄｂｅ ｕ ｅ ｏ ｅ ｔ ｅｄ ａ ｎｇｐａ ｒａ ｄ ｔ ａ ｅ ｉ ａ ｓ ｄ ｔ ｄｉ ｔ ｗｉ ｐｅ ｎ ｏ ｓ ｖ ｔ ｓａ ＤＸＦ ｏ ｍａ ｌ ， ｈｅ ａ ｅ ａ ｐ ｏｇ ａ ｂｙ Ｖｉｕ ｌ ｈ ｒ ｆ ｒ ｔｆ ｅ ｔ ｎ ｍ ｋ ｒ ｒ ｍ ｓ ａ ｉ Ｃ＋＋６０ ｔ ｐ ｎ ｔ ｉ ｒ ｐ ｉ ｌ ａ ｄ ｓ ｖ ｅ ｄ ｔ ｎ ａｐ ｒｉ ｕ ａ ａａ ｓｒ ｃ ｕ ｅ， ｎａｌ ｅ ｄ ｔ ｓ ． ｏ ｏ ｅ ｓｇ ａ ｈ ｃ ｆ ｅ， ｎ ａ ｅ ｔ ａ ａｉ ａ ｔｃ ｌ ｒｄ ｔ ｔｕ ｔ ｒ ｆ ｌｙ ｔ ａ ａｉ ｈ ｉ ｈ ｉ ｈ ｐｕ ｏ ｕ ｅ ｉ ａ ｈ ｅ ｉ ｅ ｒｎ ｅ ｆｅ ｔｈ ｄ ｂｅ ｎ ｏ ｉ ｚ ｄ ｗｅ １ Ｔｈ ｐｅ ｅ ｅ ｃ ｅ ｏｗ ｏ ｔｔ ｓ ｎ ｅ ｃ ｎｇ ｎ ｅ ｉ ｇ ａ ａａ ｔｒｉ ａ ｅ ｐｔｍｉ ｅ ｌ． ｅ ｐａ ｒｒ ｓ ａ ｈ ｓｈ ｒ ｒ ｔ ｒ ａ ｈ ｔ ｆｒ ｇ ｏ ｎ ａ ｆｌ ｅ ｄ ｔ ｅ ｄａａ ｏ ｅ ｉ ｎ ｉ ｅｏｆＤＸＦ ｏ ｍ ａ ， ｏｄ ｃ ｎ ｏ ｉ ｚ ｄ ｍｅ ｈ ｄ ｔ ｈ ｎｔ ｉ ｓｉ ｉ ｆ ｒ ｔ ｐｒ ｕ ｅ ａ ｐｔｍ ｅ ｔ ｏ ｏ ｔｅ ｅ ｉ ｅ ｎ ａ ｉ ｔ ｒ ｇ ｏ ｗｈｉｈ ｉ ｓ ｄ ｉ Ｕ ｐｕ ｔ ｏ ｔ ｅｌ ｓ ｒｃ ｔｉ ｇ ａ ｄ ｔ ｅ ｕｃ ｈ ｍｐｔ ｏ ｉ ｇ ｐａｈ． ｅ ｉ ｎ， ｃ ｓｕ ｅ ｎ Ｏ ｔ ｔ ｄａ ａｔ ｈ ａ ｅ ｕ ｔｎ ｎ ｏ ｒ ｄ ｅ ｔ ｅｅ ｙｍ ｖｎ ｔ Ｋｅ ｙ ｗｏｒ ： ｏ ｄｓ ｃ ｍｐｕ ｅ ｐｐ ｉ ａｉ ｔ ｒａ ｌｃ ｔ ｏｎ； ｅ ｉ ｎ； ｓ ａ ｒ ｇ ｏ Ｖｉｕ ｌＣ＋＋ｄｅ ｅ ｏ ｎ ｌ ｓ ｒｃ ｔｎｇ ｖ ｌ ｐｉ ｇ； ａ ｅ ｕｔ ｉ

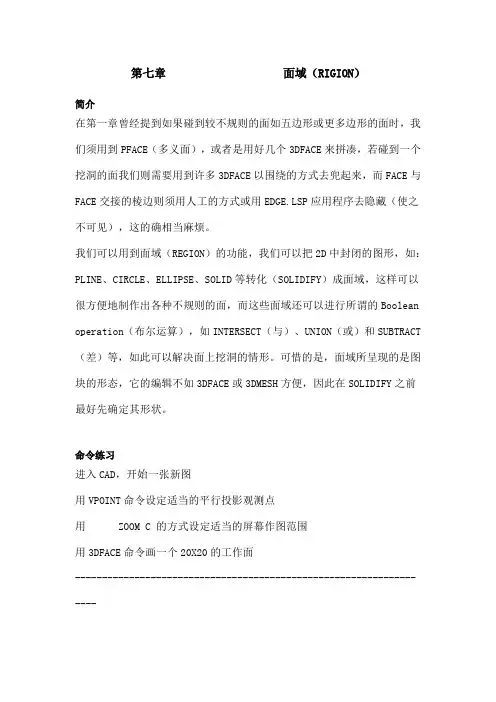

第七章面域（RIGION）简介在第一章曾经提到如果碰到较不规则的面如五边形或更多边形的面时，我们须用到PFACE（多义面），或者是用好几个3DFACE来拼凑，若碰到一个挖洞的面我们则需要用到许多3DFACE以围绕的方式去兜起来，而FACE与FACE交接的棱边则须用人工的方式或用EDGE.LSP应用程序去隐藏（使之不可见），这的确相当麻烦。

我们可以用到面域（REGION）的功能，我们可以把2D中封闭的图形，如：PLINE、CIRCLE、ELLIPSE、SOLID等转化（SOLIDIFY）成面域，这样可以很方便地制作出各种不规则的面，而这些面域还可以进行所谓的Boolean operation（布尔运算），如INTERSECT（与）、UNION（或）和SUBTRACT （差）等，如此可以解决面上挖洞的情形。

可惜的是，面域所呈现的是图块的形态，它的编辑不如3DFACE或3DMESH方便，因此在SOLIDIFY之前最好先确定其形状。

命令练习进入CAD，开始一张新图用VPOINT命令设定适当的平行投影观测点用 ZOOM C 的方式设定适当的屏幕作图范围用3DFACE命令画一个20X20的工作面-------------------------------------------------------------------1.2.正在重生成模型。

3.AutoCAD 菜单实用程序已加载。

4.命令: vpoint5.当前视图方向: VIEWDIR=0.0000,0.0000,1.00006.指定视点或 [旋转(R)] <显示坐标球和三轴架>: 1,-2,1.57.正在重生成模型。

8.命令: zoom9.指定窗口角点，输入比例因子 (nX 或 nXP)，或10.[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: c11.指定中心点: 10,1012.输入比例或高度 <609.4521>: 1513.命令: 3dface14.指定第一点或 [不可见(I)]: 0,015.指定第二点或 [不可见(I)]: 20,016.指定第三点或 [不可见(I)] <退出>: 20,2017.指定第四点或 [不可见(I)] <创建三侧面>: 0,2018.指定第三点或 [不可见(I)] <退出>:复制代码image122.jpg(18.66 KB, 下载次数: 12)执行LINE命令，在地面上画一“闭合”的“多边形”------------------------1.2.命令: line3.指定第一点: 0,124.指定下一点或 [放弃(U)]: @1,05.指定下一点或 [放弃(U)]: @0,16.指定下一点或 [闭合(C)/放弃(U)]: @1,07.指定下一点或 [闭合(C)/放弃(U)]: @1,-18.指定下一点或 [闭合(C)/放弃(U)]: @1,09.指定下一点或 [闭合(C)/放弃(U)]: @0,110.指定下一点或 [闭合(C)/放弃(U)]: @-1,111.指定下一点或 [闭合(C)/放弃(U)]: @0,112.指定下一点或 [闭合(C)/放弃(U)]: @-3,013.指定下一点或 [闭合(C)/放弃(U)]: c复制代码image123.jpg(17.48 KB, 下载次数: 14)执行REGION命令，选取刚才所画的封闭多边形线段，把他们转换成一个面域用COPY命令把转换的面域向垂直向上方复制一份----------------------------------1.2.命令: region3.选择对象: w4.指定第一个角点: 指定对角点: 找到 10 个5.选择对象:6.已提取 1 个环。

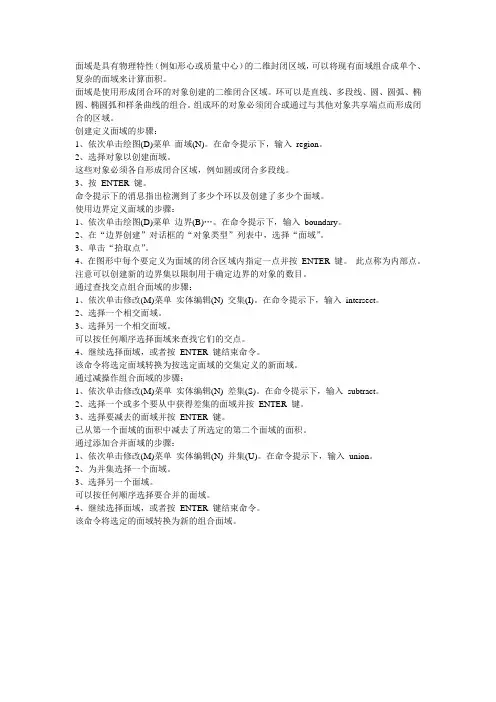

面域是具有物理特性（例如形心或质量中心）的二维封闭区域，可以将现有面域组合成单个、复杂的面域来计算面积。

面域是使用形成闭合环的对象创建的二维闭合区域。

环可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合。

组成环的对象必须闭合或通过与其他对象共享端点而形成闭合的区域。

创建定义面域的步骤：1、依次单击绘图(D)菜单面域(N)。

在命令提示下，输入region。

2、选择对象以创建面域。

这些对象必须各自形成闭合区域，例如圆或闭合多段线。

3、按ENTER 键。

命令提示下的消息指出检测到了多少个环以及创建了多少个面域。

使用边界定义面域的步骤：1、依次单击绘图(D)菜单边界(B)…。

在命令提示下，输入boundary。

2、在“边界创建”对话框的“对象类型”列表中，选择“面域”。

3、单击“拾取点”。

4、在图形中每个要定义为面域的闭合区域内指定一点并按ENTER 键。

此点称为内部点。

注意可以创建新的边界集以限制用于确定边界的对象的数目。

通过查找交点组合面域的步骤：1、依次单击修改(M)菜单实体编辑(N) 交集(I)。

在命令提示下，输入intersect。

2、选择一个相交面域。

3、选择另一个相交面域。

可以按任何顺序选择面域来查找它们的交点。

4、继续选择面域，或者按ENTER 键结束命令。

该命令将选定面域转换为按选定面域的交集定义的新面域。

通过减操作组合面域的步骤：1、依次单击修改(M)菜单实体编辑(N) 差集(S)。

在命令提示下，输入subtract。

2、选择一个或多个要从中获得差集的面域并按ENTER 键。

3、选择要减去的面域并按ENTER 键。

已从第一个面域的面积中减去了所选定的第二个面域的面积。

通过添加合并面域的步骤：1、依次单击修改(M)菜单实体编辑(N) 并集(U)。

在命令提示下，输入union。

2、为并集选择一个面域。

3、选择另一个面域。

可以按任何顺序选择要合并的面域。

4、继续选择面域，或者按ENTER 键结束命令。

A u t o C A D 图 形 窗 口 中 的 投 影 模 式 分 平 行 投 影 模 式 和 透 视 投 影 模 式 ， 前 者 的 投 影 线 相 互 平 行，后者的投影线相交于投射中心。平行投影视图能反映出物体主要部分的真实大小和 比例关系。透视模式与眼睛观察物体的方式类似，此时物体显示的特点是近大远小，视 图具有较强的深度感和距离感，当观察点与目标距离接近时，这种效果更明显。
如 图 1 2 - 1 4 所 示 的 是 平 行 投 影 图 及 透 视 投 影 图 。 单 击 三 维 导 航 控 制 台 上 的 按 钮 切 换 到 平 行投影模式，单击 按钮切换到透视投影模式。
12.1.7 用户坐标系及动态用户坐标系
默 认 情 况 下 ， A u t o C A D 坐 标 系 是 世 界 坐 标 系 ， 该 坐 标 系 是 一 个 固 定 坐 标 系 。 用 户 也 可 在 三维空间中建立自己的坐标系（UCS），该坐标系是一个可变动的坐标系，坐标轴正向 按右手螺旋法则确定。三维绘图时，UCS坐标系特别有用，因为用户可以在任意位置、 沿任何方向建立UCS，从而使得三维作图变得更加容易。
示，表明坐标系的xy平面临时与实体面对齐，绘制的对象将处于此面内，绘图完成后，
三 维 线 框 ： 以 线 框 形 式 显 示 对 象 ， 同 时 显 示 着 色 的 U C S 图 标 ， 光栅图像、线型及线宽可见，如图12-10所示。
三 维 隐 藏 ： 以 线 框 形 式 显 示 对 象 并 隐 藏 不 可 见 直 线 ， 光 栅 图 像及线宽可见，线型不可见，如图12-10所示。
12.1.5快速建立平面视图
