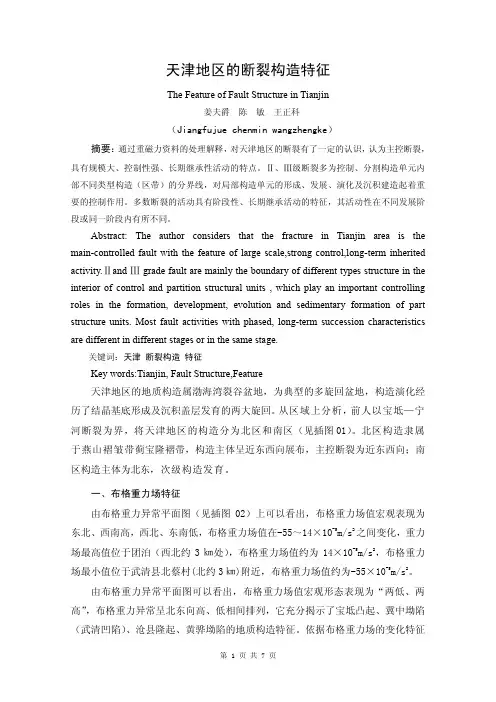

第 1 页 共 7 页 天津地区的断裂构造特征 The Feature of Fault Structure in Tianjin 姜夫爵 陈 敏 王正科 （Jiangfujue chenmin wangzhengke） 摘要：通过重磁力资料的处理解释，对天津地区的断裂有了一定的认识，认为主控断裂，具有规模大、控制性强、长期继承性活动的特点。Ⅱ、Ⅲ级断裂多为控制、分割构造单元内部不同类型构造（区带）的分界线，对局部构造单元的形成、发展、演化及沉积建造起着重要的控制作用。多数断裂的活动具有阶段性、长期继承活动的特征，其活动性在不同发展阶段或同一阶段内有所不同。 Abstract: The author considers that the fracture in Tianjin area is the main-controlled fault with the feature of large scale,strong control,long-term inherited activity.Ⅱand Ⅲ grade fault are mainly the boundary of different types structure in the interior of control and partition structural units , which play an important controlling roles in the formation, development, evolution and sedimentary formation of part structure units. Most fault activities with phased, long-term succession characteristics are different in different stages or in the same stage. 关键词：天津 断裂构造 特征 Key words:Tianjin, Fault Structure,Feature 天津地区的地质构造属渤海湾裂谷盆地，为典型的多旋回盆地，构造演化经历了结晶基底形成及沉积盖层发育的两大旋回。从区域上分析，前人以宝坻—宁河断裂为界，将天津地区的构造分为北区和南区（见插图01）。北区构造隶属于燕山褶皱带蓟宝隆褶带，构造主体呈近东西向展布，主控断裂为近东西向；南区构造主体为北东，次级构造发育。 一、布格重力场特征 由布格重力异常平面图（见插图02）上可以看出，布格重力场值宏观表现为东北、西南高，西北、东南低，布格重力场值在-55～14×10-5m/s2之间变化，重力场最高值位于团泊（西北约3㎞处），布格重力场值约为14×10-5m/s2，布格重力场最小值位于武清县北蔡村(北约3㎞)附近，布格重力场值约为-55×10-5m/s2。 由布格重力异常平面图可以看出，布格重力场值宏观形态表现为“两低、两高”，布格重力异常呈北东向高、低相间排列，它充分揭示了宝坻凸起、冀中坳陷（武清凹陷）、沧县隆起、黄骅坳陷的地质构造特征。依据布格重力场的变化特征第 2 页 共 7 页 及所处的构造位置，将研究区布格重力场分为北部重力高值区、北部重力低值区、中部重力高值区、东南部重力低值区4个区。 二．断裂构造特征 ⑴ 从断裂的平面展布上分析 研究区形成了以规模较大的断裂为主干的断裂构造系统，平面上交织为以北东向、北西向、近东西向为主，南北向为辅的构造格架，断裂均为隐伏断裂（断裂图见插图03）。 插图01 天津地区构造分区图 Figure 01 Tianjin Structure Subarea Map ⑵ 从断裂的作用上分析 Ⅰ级断裂是研究区构造的主控断裂，具有规模大、控制性强、长期继承性活第 3 页 共 7 页 动的特点。Ⅱ、Ⅲ级断裂多为控制、分割构造单元内部不同类型构造（区带）的分界线，对局部构造单元的形成、发展、演化及沉积建造起着重要的控制作用。 插图02 布格重力异常平面图 Figure 02 Bouguer Gravity Anomaly Plane Map ⑶ 从断裂的生成、发展上分析 Ⅰ、Ⅱ级断裂生成较早，多为古生代、中生代生成，多数断裂自形成后经过多次构造运动的改造具有多次复活、长期活动的特点。Ⅲ、Ⅳ级断裂生成较晚，多为古近纪生成并强烈活动，古近纪为强烈活动时期。 ⑷ 从断裂的活动性上分析 多数断裂的活动具有阶段性、长期继承活动的特征，其活动性在不同发展阶第 4 页 共 7 页 段或同一阶段内有所不同。研究区的断裂自生成后，在古生代、中生代、新生代均有活动，但断裂在不同时期、不同区段的活动存在较大差异。① 北东向断裂生成较早，在古生代、古近纪活动较强，中生代活动较弱，如沧东断裂，其生成于古生代晚期，控制了沧县隆起的生成，古近纪早期再次复活，控制了沧县隆起的发展、演化。 插图 03 断裂推断成果图 Figure 03 the Results Map of Inferred Fault ② 北西向断裂在中生代早期活动强烈，其后活动减弱，如FⅠ-5断裂（白塘口西断裂）、FⅠ-4断裂（白塘口东断裂）控制了白塘口凹陷的生成。 ③ 东西向的断裂在新生代均有活动，如FⅠ-12断裂(宝坻断裂)在更新世仍在活第 5 页 共 7 页 动，使宝坻凸起不断隆升。⑸ 就某一断裂而言，其活动性在不同发展阶段或同一阶段内有所不同。 由于差异性构造运动影响，研究区的主控断裂在不同时期，其活动性有所差异，因而对研究区的构造控制作用亦有所不同。如中生代FⅠ-6断裂（天津断裂）活动较强，FⅠ-1断裂（沧东断裂）活动较弱，而新生代FⅠ-6断裂（天津断裂）活动较弱，FⅠ-1断裂（沧东断裂）活动较强；另外古近纪FⅠ-1断裂（沧东断裂）活动具有南强北弱的性质。 三、地质构造认识 1．主控断裂在古近纪的“左行走滑拉分”是裂陷构造生成的主导因素 ⑴ 认为沧县隆起带北东向的隆起生成于晚石炭纪晚期～晚三叠纪晚期之间；在中生代，受区域构造运动作用，由于右行走滑作用，在沧县隆起带形成北西向的凸起带和断陷带；古近纪，受断裂FⅠ-1、FⅠ-6的主要作用，沧县隆起分化，在中央隆起带两侧生成西缘裂陷带和东缘裂陷带，中央隆起带不断上升，遭受剥蚀，成为裂陷区的物源区。 ⑵ 上述中央隆起带生成的主控断裂为FⅠ-1、FⅠ-6断裂，与此同时，受断裂FⅠ-1、FⅠ-6的作用，断裂FⅡ-1、FⅠ-7受区域性构造运动的作用，左行走滑拉分，东缘裂陷带平面呈南宽北窄、西缘裂陷带平面呈北宽南窄的“八”字形态。 ⑶ 在断裂推断解释成果图上，断裂FⅠ-1、FⅡ-1、FⅠ-7、FⅠ-6多处被北西向断裂错断，充分揭示了断裂左行走滑的特征。 综上所述，中央隆起带、西缘裂陷带、东缘裂陷带以及西缘断凸带、大城凸起等均受北东向的断裂构造控制，受喜山运动的影响，断裂左行走滑拉分，从而形成裂陷带。 2．推断的断裂构造与前人断裂构造的差别 由重力勘探推断的断裂构造（见插图03）在平面展布、组合结构及对研究区构造的控制作用上，与前人对研究区断裂构造的认识存在一定的差异。如工部断裂、大口屯断裂、蓟运河断裂（宁河—宝坻断裂）、沧东断裂、天津断裂等。其主要差异有以下几方面： ⑴ 前人推断的断裂构造将几条不同性质、不同生成时代的断裂连为一条，其与研究区地质构造特征不符合。如工部断裂局部地段与断裂FⅠ-13、FⅡ-37、FⅠ-11的平面展布基本一致，而这几条断裂的性质、走向及对研究区地质构造、地层分布的第 6 页 共 7 页 控制作用不尽相同，断裂FⅠ-13为河西务凸起与武清凹陷的分界线，FⅡ-37断裂为武清凹陷内部马家店凹槽的南部边界，FⅠ-11断裂构成宝坻凸起与马家店凹槽的分界线。诸如此类的还有“蓟运河断裂或称为宁河—宝坻断裂”将FⅠ-12、FⅡ-29、FⅡ-19断裂连为一条、沧东断裂将FⅠ-1与FⅠ-15连为一条、天津断裂将FⅠ-6、FⅠ-7、FⅡ-32连为一条等。 插图04 地质图与推断的断裂构造叠合图 Figure 04 Congruency Map of Geologic Map and Inferred Faults ⑵ 在研究区北部，前人推断的断裂平面上多表现为“弧形”展布，通过本次重力资料的处理解释，认为与研究区的基底构造多为断块结构的客观实际不符，推断研究区不存在柔性较强的大型“弧形”断裂，如工部断裂的平面形态。 ⑶ 在研究区南部，本次重力勘探推断的北东向主控断裂与前人推断的断裂平第 7 页 共 7 页 面位置基本吻合，但在研究区北部前人推断的断裂走向多为北西向，如沧东断裂、天津断裂等. ⑷ 本次断裂构造推断成果中，前人推断的一些大型断裂局部地段不存在，如大口屯断裂。该断裂在东七里海以东，与FⅠ-15断裂（汉沽断裂）的平面位置局部吻合，而在东七里海以西，该断裂与本次推断的断裂交叉，平面位置不重合，推断在东七里海以西，大口屯断裂在重力场上为划分出来。

第39卷第3期

2006年(总158期)西　北　地　质

NORTHWESTERN　GEOLOGYVol.39　No.3

2006(Sum158)

　文章编号:100926248(2006)0320112205天津蓟县剖面中元古界铁岭组叠层石岩礁中海绿石的产出特征及地质意义

孟晓庆

(中国地质大学地球科学与资源学院,北京　100083)

摘　要:海绿石作为一种特殊的指相矿物,长期以来受到地质学家的重视与研究。显生宙的海绿石,多

年来研究的结果表明海绿石发育在慢速弱还原环境。而天津蓟县中元古界铁岭组叠层石岩礁中的海绿

石,处于铁岭组二段的早期高水位体系域(EHST)中,以薄膜状形式产在叠层石柱体与柱体间泥晶的

交界处,可能指示了一种特殊的海底胶结作用。独特的产出特征表明了前寒武纪(约1000Ma左右)的

正常高能浅海环境似乎还处于一种氧气不充分的环境。

关键词:海绿石;叠层石;铁岭组

中图分类号:P57 文献标识码:A

1　引　言

海绿石是一种富钾、富铁的含水层状铝硅酸盐

矿物,主要产于古代和近代海洋环境中。不同时代

不同地区沉积层内海绿石的分布极其不同,而且可

能有完全不同的成因和不同类型,这一点对沉积年

代学来说是十分重要的。沉积年代学研究需要的是

与岩石同时生成的海绿石,即自生海绿石矿物,通

过它能获得它所在沉积岩的形成年龄(李明荣等,

1996)。要真正了解海绿石就必须了解它的成熟度,

时空分布以及它是层内的还是层间的,是原地的还

是异地的(Amorosi,1995)。天津蓟县中元古界铁

岭组二段中,海绿石以薄膜状产出,与柱状叠层石

共生,分布于叠层石柱体与柱体间泥晶的交界处。根

据叠层石的形成环境、海绿石的形成环境和海绿石

的产出特征来分析海绿石形成时所处的环境,进行比较合理的解释。

2　海绿石的产出特征

天津蓟县剖面中元古界铁岭组由一套间断时间

大于沉积时间的地层层序组成(梅冥相,2000),地

层厚度仅有300余米,其时限为200Ma(1200～1000Ma)。在铁岭组的中部与顶部,是分别被称

第３１卷第１期　２００８年３月　地质调查与研究　ＧＥＯＬ０ＧＩＣＡＬ　ＳＵＲＶＥＹ　ＡＮＤ　ＲＥＳＥＡＲＣＨ　Ｖｏ１．３１　Ｎｏ．１　Ｍａｌ＂．２００８　

天津市宁河县地面沉降问题研究　

王志刚・，宋小军・，石文学・，秦磊　，付方建　，　

刘禧超１，韩芳・，杨学明　

（１．天津华北地质勘查局地质研究所，天津３００１８１；２．天津市地球物理勘探中心，天津３００１８１）　

摘要：通过对天津市宁河县１９８７年至２００５年地下水开采量、宁河县县城第Ⅱ和第Ⅲ含水岩组地下水水位　埋深变化趋势及其相对于１９８６年以来的累积沉降量的统计和相关线性分析后发现，天津市宁河县地面沉　降的范围、沉降幅度、沉降速率和地下水的开采量有着明显的相关性，地下水的强采区、地下水位降落漏斗　的中　Ｑ－区与地面沉降在时间和空间上具有高度的一致性。天津市宁河县地面沉降的发生、发展主要由超量　

开采地下水所致。　关键词：地下水开采；地下水降落漏斗；地面沉降；措施与对策　中图分类号：Ｐ６４２．２６　文献标识码：Ａ　文章编号：１６７２—４１３５（２００８）０１—００１６－０８　

Ｉ引言　

地面沉降作为一种广泛的地质灾害，造成的最　大危害是损失地面标高，并由此引起一系列危害，　

如河流的泄洪能力降低，增加建筑填土方量，井管　

上升影响正常使用，市政排水困难，海水倒灌等，特　

别是滨海地区，加大了风暴潮对沿海地区的威胁，　

给工业生产、城市建设和人们生活带来的影响是十　

分明显的　，Ｉ。天津市是一个地面沉降很严重的地　

区，引起沉降的原因多为地下水的超量开采Ｉ４．５］。本　

文中，笔者通过对天津市宁河县１９８７～２００４年间　

地下水开采量的变化来探讨其相应时间段的地面　

沉降问题。　

２研究区概况　

研究区宁河县位于天津市东北部，其东南部紧　邻国家“十一五”重点开发建设的天津市滨海新区，　

是天津市少数几个以绿色农业为主的自然生态县　

之一。区内河流、沟渠纵横，分别属于蓟运河水系、　

目 录

第一章 前言............................................1

1.1 工程概况........................................1

1.2 勘察目的和任务..................................1

1.3 勘察工作遵循的技术标准和规范....................1

1.4 勘察等级划分....................................2

1.5 勘察工作量......................................2

1.6 高程系统........................................3

第二章 场地工程地质条件................................3

2.1 场地地形地貌....................................3

2.2 场地地层分布规律及土质特征......................3

2.3 物理力学指标统计................................4

2.4 抗剪强度指标统计................................8

2.5 地基土承载力特征值..............................9

2.6 地基的稳定性均匀性评价..........................9

2.7 不良地质作用...................................10

第三章 场地地下水概况.................................10

3.1 地下水位及类型.................................10

3.2 地下水的腐蚀性.................................10
