电气基础知识指令元件
序号 元件名称 符
号
功能描述
1 按钮 SB 一种人工控制的主令电器，主要用来发布操作命令，接通或开断控制电路，控制机械与电气
设备的运行。
2 接触器 KM
自动控制和远距离控制时最常用的自动电器之
一，主要由电磁铁及触头等主要部件构成，用
于通断正常工作电路，远距离频繁启动或控制
电动机。
3 继电器 K
根据某一输入量（如电压、电流、温度、速度、
压力等）达到预定数值时，使它的触头动作，
以改变控制电路的工作状态，实现既定的控制
或保护的目的。
4 断路器 QF
在电路发生过载、短路以及失压等故障时，能
自动切断电路，从而保护电气设备免受损坏。
5 时间继电器 KT 有通电延时型和断电延时型两种，当时间继电器得电（或失电）后，根据所设置的时间，相
应的触头也会发生变化，用于控制电路中需要
延时动作的环节。
6 行程开关 SQ 利用生产机械运动部件的碰撞使其触头动作，来实现接通或分断控制电路，达到一定的控制
目的。常用于限制机械运动的位置或行程。
7 中间继电器 KA
其结构和原理与接触器基本相同，但触点组数
多，并且没有主、辅之分，各组触点允许通过
的电流大小是相同的，用于传递信号或扩大控
制范围。
8 指示灯 HL 用灯光监视电路和电气设备工作或位置状态的器件，通常用于反映电路的工作状态、电气设
备的工作状态和位置状态等。
电气元件电气符号对照表1．按扭SB2．合闸按扭SBC3．跳闸按扭SBT4．复归按扭SBre或SBR 5．试验按扭SBte6．紧急停机按扭SBes7．起动按扭SBst8．自保持按扭SBhs9．停止按扭SBss10．控制开关SAC11．转换开关SAH12．测量转换开关SAM 13．同期转换开关SAS 14．自动同期转换开关SASC 15．手动同期转换开关SASC 16．自同期转换开关SSA 17．自动开关QA18．刀开关QK或SN 19．熔断器FU20．快速熔断器FUhs 21．闭锁开关SAL22．继电器K23．电流继电器KA24．负序电流继电器KAN 25．零序电流继电器KAZ 26．电压继电器KV27．正序电压继电器KVP 28．负序电压继电器KVN 29．零序电压继电器KVZ 30．时间继电器KT31．功率继电器KP32．差动继电器KD33．信号继电器KS34．信号冲击继电器KAI 35．继电器KC36．热继电器KR37．阻抗继电器KI38．温度继电器KTP39．瓦斯继电器KG40．合闸继电器KCR或KON 41．跳闸继电器KTR 42．合闸继电器KCP43．跳闸继电器KTP44．电源监视继电器KVS45．压力监视继电器KVP46．电压继电器KVM47．事故信号继电器KCA48．继电保护跳闸出口继电器KOU49．手动合闸继电器KCRM50．手动跳闸继电器KTPM51．加速继电器KAC或KCL52．复归继电器KPE53．闭锁继电器KLA或KCB54．同期检查继电器KSY55．自动准同期装置ASA56．自动重合闸装置ARE57．自动励磁调节装置AVR或AAVR 58．备用电源自动投入装置AATS或RSAD 59．信号灯HL60．光字牌HL或HP61．警铃HAB或HA62．合闸接触器KMC63．接触器KM64．合闸线圈Yon或LC65．跳闸线圈Yoff或LT66．插座XS67．插头XP68．端子排XT69．测试端子XE70．连接片XBLP 71．蓄电池GBXDC 72．压力变送器BP 73．温度变送器BT 74．电钟PT75．电流表PA76．电压表PV77．电度表PJ78．有功功率表PPA 79．无功功率表PPR 80．同期表S81．频率表PF82．电容器C83．灭磁电阻RFS或Rfd 84．分流器RW85．热电阻RT86．电位器RP87．电感(电抗)线圈L88．电流互感器TACT或LH 89．电压互感器TVPT或YH 90．KV电压互感器TVSYH 91．KV电压互感器TVUYH 92．KV电压互感器TVYYH 93．断路器QF94．隔离开关QS95．电力变压器TM96．同步发电机GS97．交流电动机MA98．直流电动机MD99．电压互感器二次回路小母线100．同期电压小母线(待并)WST。

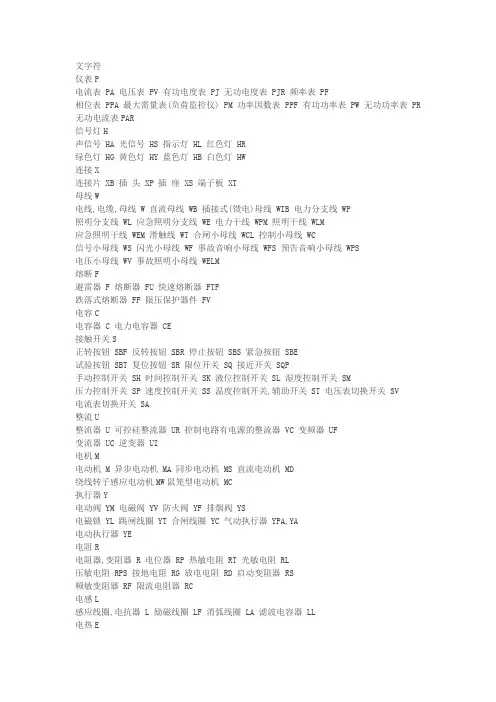

文字符仪表P电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR信号灯H声信号 HA 光信号 HS 指示灯 HL 红色灯 HR绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW连接X连接片 XB 插头 XP 插座 XS 端子板 XT母线W电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS电压小母线 WV 事故照明小母线 WELM熔断F避雷器 F 熔断器 FU 快速熔断器 FTF跌落式熔断器 FF 限压保护器件 FV电容C电容器 C 电力电容器 CE接触开关S正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流U整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF变流器 UC 逆变器 UI电机M电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD绕线转子感应电动机MW鼠笼型电动机 MC执行器Y电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA电动执行器 YE电阻R电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS频敏变阻器 RF 限流电阻器 RC电感L感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL电热E发热器件(电加热) EH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 转换器B光电池,热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV时间测量传感器BT1,BK 液位测量传感器 BL 温度测量传感器 BH,BM图文符电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥 AB DQ晶体管放大器 AD DF集成电路放大器 AJ印刷电路板 AP抽屉柜 AT旋转变压器(测速发电机) TG CF电容器 C C发热器件 EH RJ照明灯 EL ZD空气调节器 EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件 FA SX具有延时动作的限流保护器件 FR YX具有延时和瞬时动作的限流保护器件 FS YSX 熔断器 FU RD限压保护器件 FV RD同步发电机 GS TF异步发电机 GA YF蓄电池 GB XC声响指示器 HA YS光指示器 HL GS指示灯 HL SD瞬时有或无继电器，交流继电器 KA J接触器 KM C极化继电器 KP JJ簧片继电器 KP延时有或无继电器 KT SJ电感器 L L电抗器 L DK电动机 M D同步电动机 MS TD异步电动机 MA YD电流表 PA I电压表 PV U电能表 PJ Wh断路器 QF DL电动机保护开关 QM隔离开关 QS GLK电阻器 R R电位器 RP W控制开关 SA KK选择开关 XK按钮开关 SB AK电流互感器 TA LH控制变压器 TC KB电力变压器 TM LB电压互感器 TV YH整流器 U ZL二极管 V D晶体管 B晶闸管 KG电子管 VE G控制电路用电源的整流器 VC KZ 连接片 XB LP测试插孔 XJ插头 XP CT插座 XS CZ端子板 XT JX电磁铁 YA DT电磁制动器 YB ZD电磁离合器 YV CLH电磁吸盘 YH CX电动阀 YM电磁阀 YV(二)常用辅助文字符号电流 A L交流 AC JL自动 A，AUT Z加速 ACC JS附加 ADD F可调 ADJ T辅助 AUX FZ异步 ASY Y制动 B，BRK ZD黑 BK蓝 BL A向后 BW H控制 C K直流 DC ZL紧急 EM低 L D正，向前 FW Q绿 GN L高 H G输入 IN SR感应 IND Y左 L ZU主，中 M Z手动 M，MAN S断开 OFF DK闭合 ON BH输出 OUT SC记录 R JL右 R YO反 R F红 RD H复位 R，RST F备用 RES BY信号 S X起动 ST Q停止 STP T同步 SYN T温度 T W时间 T S速度 V SD电压速度 V Y白 WH B黄 YE U注：本表摘自国家标准《电气技术中的文字符号制订通则》(GB 7159—87)和《电工设备文字符号编制通则》(GB 315—64)。

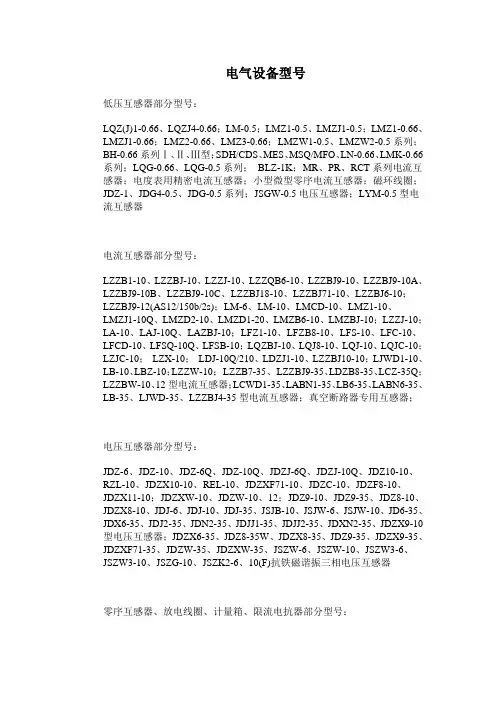

电气设备型号低压互感器部分型号：LQZ(J)1-0.66、LQZJ4-0.66；LM-0.5；LMZ1-0.5、LMZJ1-0.5；LMZ1-0.66、LMZJ1-0.66；LMZ2-0.66、LMZ3-0.66；LMZW1-0.5、LMZW2-0.5系列；BH-0.66系列Ⅰ、Ⅱ、Ⅲ型；SDH/CDS、MES、MSQ/MFO、LN-0.66、LMK-0.66系列；LQG-0.66、LQG-0.5系列；BLZ-1K；MR、PR、RCT系列电流互感器；电度表用精密电流互感器；小型微型零序电流互感器；磁环线圈；JDZ-1、JDG4-0.5、JDG-0.5系列；JSGW-0.5电压互感器；LYM-0.5型电流互感器电流互感器部分型号：LZZB1-10、LZZBJ-10、LZZJ-10、LZZQB6-10、LZZBJ9-10、LZZBJ9-10A、LZZBJ9-10B、LZZBJ9-10C、LZZBJ18-10、LZZBJ71-10、LZZBJ6-10；LZZBJ9-12(AS12/150b/2s)；LM-6、LM-10、LMCD-10、LMZ1-10、LMZJ1-10Q、LMZD2-10、LMZD1-20、LMZB6-10、LMZBJ-10；LZZJ-10；LA-10、LAJ-10Q、LAZBJ-10；LFZ1-10、LFZB8-10、LFS-10、LFC-10、LFCD-10、LFSQ-10Q、LFSB-10；LQZBJ-10、LQJ8-10、LQJ-10、LQJC-10；LZJC-10；LZX-10；LDJ-10Q/210、LDZJ1-10、LZZBJ10-10；LJWD1-10、LB-10、LBZ-10；LZZW-10；LZZB7-35、LZZBJ9-35、LDZB8-35、LCZ-35Q；LZZBW-10、12型电流互感器；LCWD1-35、LABN1-35、LB6-35、LABN6-35、LB-35、LJWD-35、LZZBJ4-35型电流互感器；真空断路器专用互感器；电压互感器部分型号：JDZ-6、JDZ-10、JDZ-6Q、JDZ-10Q、JDZJ-6Q、JDZJ-10Q、JDZ10-10、RZL-10、JDZX10-10、REL-10、JDZXF71-10、JDZC-10、JDZF8-10、JDZX11-10；JDZXW-10、JDZW-10、12；JDZ9-10、JDZ9-35、JDZ8-10、JDZX8-10、JDJ-6、JDJ-10、JDJ-35、JSJB-10、JSJW-6、JSJW-10、JD6-35、JDX6-35、JDJ2-35、JDN2-35、JDJJ1-35、JDJJ2-35、JDXN2-35、JDZX9-10型电压互感器；JDZX6-35、JDZ8-35W、JDZX8-35、JDZ9-35、JDZX9-35、JDZXF71-35、JDZW-35、JDZXW-35、JSZW-6、JSZW-10、JSZW3-6、JSZW3-10、JSZG-10、JSZK2-6、10(F)抗铁磁谐振三相电压互感器零序互感器、放电线圈、计量箱、限流电抗器部分型号：LXK-Φ80、LXK-Φ100、LXK-Φ120、LXK-Φ140、LXK-Φ150、LXK-Φ180、LXK-Φ200、LXK-Φ220、LXK-Φ250；LJK-Φ80、LJK-Φ100、LJK-Φ120、LJ-2、LJ-4、LJ-7；LJM-1、LJM-2、LJM-3、LJZ-Φ65、LXZ-Φ75、LJ-Φ75、LKZB-0.5、LCT-Φ100、LCT-Φ120、LCT-Φ185、LCT-Φ200、LCT-Φ250系列零序电流互感器；FD2放电线圈(6、10KV油浸式)、FDGE8、FDGE9干式10KV、FD2单相油浸式35KV放电线圈；JLS-6、JLS-10、JLS-35、JLSJWH-6、JLSJWH-10 、JLSJWS-6、JLSJWS-10、JLS3-10户外油浸式高压电力计量箱；JLSG-10、JLSZ1-10、JLSZW-6、JLSZW-10型户外干式高压电力计量箱；XD1-12、XD, 1-14、XD1-16、XD1-20、XD1-25、XD1-30、XD1-40；XD2-12、XD2-14、XD2-16消谐器部分型号：LXQ/RXQ/NLS/QNC高压消谐器LXQ-6，LXQ-10，LXQ-20，LXQ-35，LXQ3-6，LXQ3-10，LXQ3-35电压互感器中性点用高压消谐器；LXQII-6，LXQII-10，LXQII-35，LXQIII-6，LXQIII-10，LXQIII-35压变中性点用消谐电阻器；LXQII(D)-6，LXQII(D)-10，LXQII(D)-35，LXQIII(D)-6，LXQIII(D)-10，LXQIII(D)-35，LXQ2(D)-6，LXQ2(D)-10，LXQ2(D)-35，LXQ3(D)-6，LXQ3(D)-10，LXQ3(D)-3弱绝缘型高压消谐器；LXQ(3)型6-10KV通用型电压互感器中性点用消谐器绝缘子部分型号：FXBW6-10/70；FXBW4-10/70；FXBW4-10/100；FXBW4-35/70；FXBW4-35/100；FXBW4-66/70；FXBW4-66/100；FXBW4-110/70；FXBW4-100/100；FXBW4-220/100；FXBW4-220/160；FPS-105/3；FPQ1-10/4T20；FPQ2-10/3T20；FS4-10/2.5；FS4-10/5；FS4-35/5；FS4-66/6；FS4-110/10；FZS3-12/5；FZS3-35/6；FZS3-40.5/6；FZSW3-40.5/6；FZS3-72.5/6；FZS3-126/10避雷器主要产品有：氧化锌避雷器、复合金属氧化物避雷器、线路型避雷器、组合式避雷器，电站型避雷器、电机型避雷器、配电型避雷器，电容器型避雷器、电气化铁道型避雷器、中性点型避雷器、低压型避雷器、电动机型避雷器、变压器中性点型避雷器、机房避雷器、放电计数器、避雷器在线监测器、避雷器用脱离器等部分避雷器型号：HY1.5W-0.28/1.3;HY5WD-4/9.5;HY1.5W-0.5/2.6;HY5WD-8/18.7;HY5WD-1 3.5/31;HY5WD-17.5/40；；HY5WS-3.8/15;HY5WD-20/45;HY5WS-5/15;HY5WD-23/51;HY5WS-7.6/30; HY2.5WD-4/9.5；HY5WS-10/30;HY2.5WD-8/18.7;HY5WS-12.7/50;HY2.5WD-13.5/31;HY5W S-17/50;HY1.5WD-2.4/6;HY1.5WD-5/12;HY1.5WD-8/19;HY5WR-5/13.5;HY5WR-10/27;HY5WR-17/45;HY5WT-42/120;HY5WR-51/134;HY5WT-41/1 15;HY5WR-841/221;HY5WT-84/240;HY5WR-90/236;HY5WT-82/230;HY5 WR-51/134;HY10WT-42/120;HY5WR-54/134;HY10WT-41/115;HY10WT-8 4/240;HY5W-108/281;HY10WT-82/230;HY10WZ-51/134;HY10WZ-54/134; HY10W-90/235;HY1.5W-30/80;HY10W-96/250;HY1.5W-55/132;HY10W-10 0/260;HY1.5W-60/144;HY10W-108/281;HY1.5W-72/186;HY10W-192/500;H Y1.5W-73/200;HY10W-200/520;HY1.5W-144/320;HY10W-216/562;HY1.5W-146/320;Y5WS-5/15;HY5WZ-5/13.5;Y5WS-12/35.8;HY5WZ-10/27;Y5W S-10/30;HY5WZ-17/45;Y5WS-15/45.6;HY5WZ-51/134;Y5WS-17/50HY5WZ -54/134;Y5WZ-5/13.5;HY5W-84/221;Y5WZ-10/27;HY5W-90/235;Y5WZ-17/ 45;HY5W-100/260;Y5WZ-51/134Y5WZ-54/134;Y5W-84/221;Y5W-90/235;Y 5W-100/260;Y5W-108/281;Y10WZ-51/134;Y10WZ-54/134;Y10W-90/235;Y1 0W-96/250;Y10W-100/260;Y10W-108/281;Y10W-192/500;Y10W-200/520;Y 10W-216/562;避雷器附件:JS-8;JSY-10;JCQ-C;TLB热爆式脱离器;避雷器安装支架,导线过电压保护器部分常见老型号：TBP-A(B、C)各种型号；TBP-A-7.6F/85；TBP-B-7.6F/85；TBP-C-7.6F/85；TBP-A-7.6F/131；TBP-B-7.6F/131；TBP-C-7.6F/131；TBP-A(B、C)-7.6F/280W2；TBP-A-12.7F/85；TBP-B-12.7F/85；TBP-C-12.7F/85；TBP-A-12.7F/131；TBP-B-12.7F/131；TBP-C-12.7F/131；TBP-A(B、C)-12.7F/280W2；TBP-B(C)-42F/200(310)；TBP-B(C)-42F/630(400)W真空断路器部分型号：VS1-12/630、VS1-12/1000、VS1-12/1250、VS1-12/1600、VS1-12/2000、VS1-12/2500、VS1-12/3150户内高压真空断路器(手车式和固定式) ；ZN12-12/630、ZN12-12/1250、ZN12-40.5/1250、ZN12-40.5/1600、ZN12-40.5/2000；ZN28-12/630、ZN28-12/1000、ZN28-12/1250、ZN28-12/1600、ZN28-12/2000、ZN28-12/2500、ZN28-12/3150户内高压真空断路器(分体式和连体式)；ZW6-12/630、ZW8-12/630、ZW32-12/630户外高压真空断路器；隔离开关部分型号：GN19-10/400A、GN19-10C/400A、GN19-10/630A、GN19-10C/630A、GN19-10/1000A、GN19-10C/1000A、GN19-10/1250A、GN19-10C/1250A；GN22-10/2000A、GN22-10C/2000A、GN22-10/3150A、GN22-10C/3150A、GN22-10/4000A、GN22-10C/4000A；GN30-10/630A、GN30, -10D/630A、GN30-10/1000A、GN30-10D/1000A、GN30-10/1250A、GN30-10D/1250A、GN30-10/2000A、GN30-10D/2000A、GN30-10/3150A、GN30-10D/3150A 户内高压隔离开关；(H)GW9-10W/400A、(H)GW9-10/630A；GW1-10GD(W)/1250A、GW1-10GD(W)/630A、GW1-10G(W)/1250A、GW1-10G(W)/630A、GW1-10W/630A、GW1-10/630A；GW4-10/630A、GW4-10/1250A、GW5-40.5GDW/630A、GW5-40.5GW/630A、GW5-40.5DW/630A、GW5-40.5GW/1250A、GW5-35/630A、GW5-35/1250A、GW4-35/630A、GW4-35/1250户外高压隔离开关熔断器部分型号：RW3-10/100A、RW3-10/200A；RW7-10/100A、RW7-10/200A；RW5-10/100A、RW5-10/200A；(H)RW10-10/100A、(H)RW10-10/200A；(H)RW11-10/100A、(H)RW11-10/200A跌落式熔断器；PRWG2-35/200A、RW10-35/0.5A、RW9-35/0.5A、RXW0-35/0.5A、RW10-35/2户外高压熔断器；RN1-10/10A、RN2-10/0.5、RN3-10/2-50A户内高压熔断器；XRNP、XRNT系列高压限流熔断器。
