桥涵工程施工总体方案

桥面系施工方案一、编制依据1、谷竹高速公路第24合同段合同文件/施工设计图；2、《公路桥涵施工技术规范》；3、《公路工程质量检验评定标准》；4、《公路桥涵设计手册：基本资料》；5、本合同段《施工组织设计》文件。

二、编制原则1、严格遵守施工过程中涉及的相关规范、规程和技术标准。

2、确保实现业主要求的质量、安全、工期、环境保护、文明施工、工程创优等各方面的目标。

3、认真、全面理解设计图纸，编制施工方案具有技术先进、方案可靠、经济合理、安全高效的原则。

4、科学安排施工顺序，合理配置资源的原则。

三、工程概况上部结构左幅为5×30m＋4×30m＋﹙30.042m＋4×30m﹚共三联预应力混凝土T型组合梁连续钢构。

桥面系施工主要包括永久支座安装、梁端封锚、现浇端横隔板连接、现浇墩顶连续段、湿接缝、桥面铺装、护栏、安装伸缩缝、其它附属设施。

左幅1#、2#、3#、4#、6#、7#、8#、10#、11#、12#、13#墩，右幅1#、2#、3#、4#、6#、7#、8#、10#、11#、12#墩为墩顶现浇连续段。

现浇墩顶连续段、横隔梁现浇段、湿接缝所用砼设计标号为C50，与梁体同标号。

四、施工准备1.施工技术准备（1）、认真查阅设计图纸、文件，清楚桥面系具体施工情况。

（2）、熟悉相关施工技术规范要求，结合实际编制施工组织设计，向班组人员进行施工技术交底及施工安全技术交底；（3）、制定了详细的技术管理制度和质检制度，为工程提供质量保证。

（4）、对导线点及水准点进行了复测和加密，且进行了测量报验。

（5）、施工日志和工程检查表格均已经编制完成，已报监理审查批准。

（6）、编制分项工程开工报告申请，呈监理工程师审批。

2. 材料准备桥面系施工所用的钢筋、水泥、砂石料、张拉所用的锚具、钢绞线、伸缩缝等进场后试验人员首先按照试验要求及频率对原材料性能进行自检，自检合格后再报试验监理工程师检查。

物资、试验人员共同把好原材料进场关，对于试验不合格材料坚决予以退场。

桥梁工程施工组织设计目录第一章编制依据第二章工程概况（一）工程简介（二）技术标准（三）地质概括（四）筑路材料（五）全桥主要工程数量第三章工程质量目标、保证工程质量的措施（一）工程质量目标（二）质量管理体系（三）质量控制措施（四）质量控制方法第四章施工组织计划（一）施工组织机构与总体布臵（二）施工现场准备（三）劳动力、机具设备和材料的准备（四）技术准备（五）施工进度安排第五章确保工期的主要措施第六章主要工程施工技术方案（一）基础施工（二）下部结构施工（三）上部结构施工（四）桥面系及附属工程施工（五）质量检验及目标控制标准第七章季节性施工措施（一）冬季施工措施（二）雨季施工措施（三）农忙时施工措施第八章安全施工措施第九章文明施工、环境保护措施第十章材料节约措施第十一章计划的修正第一章编制依据（一）《芜湖县山下桥改造工程招标文件》（二）《芜湖县2011年危桥改造山下桥改造工程施工图》（三）现场查看、结构物等实地调查（四）进场机械、设备性能及台班定额（五）工程施工定额（六）有关施工规范、试验规范、规程1）中华人民共和国交通部标准《公路工程技术标准》JTG B-20032）中华人民共和国交通部标准《公路桥涵设计通用规范》JTG D60-20043）中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-20044）中华人民共和国交通部标准《公路桥涵地基与基础设计规范》JTG D63-20075）中华人民共和国交通部标准《公路桥梁抗震设计细则》JTGTB02-01-20086）中华人民共和国交通部标准《公路交通安全设施设计规范》JTG D81-20067）中华人民共和国交通部标准《公路桥涵施工技术规范》JTG041-20008）中华人民共和国交通部标准《公路桥梁板式橡胶支座》JTT663-20069）《芜湖县山下桥改造工程地质勘察报告》第二章工程概况（一）工程简介本次设计新建山下桥结构采用单跨10m普通钢筋混凝土简支空心板梁桥，桥面宽度0.5m护栏+5m行车道+0.5m护栏，全长约20m。

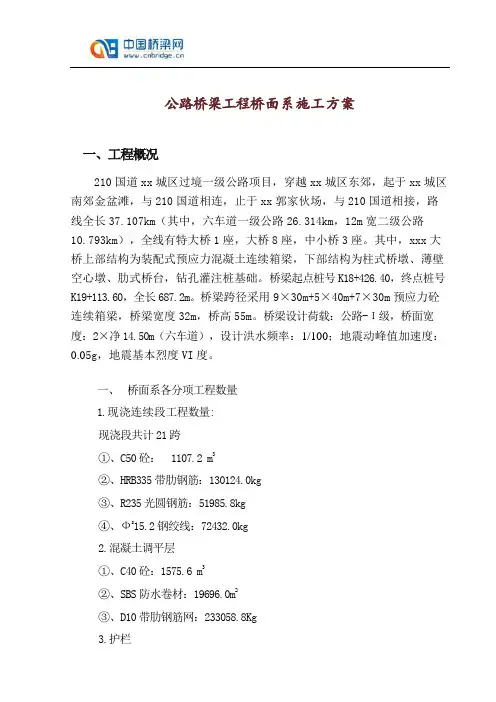

公路桥梁工程桥面系施工方案一、工程概况210国道xx城区过境一级公路项目，穿越xx城区东郊，起于xx城区南郊金盆滩，与210国道相连，止于xx郭家伙场，与210国道相接，路线全长37.107km（其中，六车道一级公路26.314km，12m宽二级公路10.793km），全线有特大桥1座，大桥8座，中小桥3座。

其中，xxx大桥上部结构为装配式预应力混凝土连续箱梁，下部结构为柱式桥墩、薄壁空心墩、肋式桥台，钻孔灌注桩基础。

桥梁起点桩号K18+426.40，终点桩号K19+113.60，全长687.2m。

桥梁跨径采用9×30m+5×40m+7×30m预应力砼连续箱梁，桥梁宽度32m，桥高55m。

桥梁设计荷载：公路-Ι级，桥面宽度：2×净14.50m（六车道），设计洪水频率：1/100；地震动峰值加速度：0.05g，地震基本烈度VI度。

一、桥面系各分项工程数量1.现浇连续段工程数量:现浇段共计21跨①、C50砼： 1107.2 m3②、HRB335带肋钢筋：130124.0kg③、R235光圆钢筋：51985.8kg④、Фs15.2钢绞线：72432.0kg2.混凝土调平层①、C40砼：1575.6 m3②、SBS防水卷材：19696.0m2③、D10带肋钢筋网：233058.8Kg3.护栏㈠、墙式护栏①、C30砼：401.2 m3②、HRB335带肋钢筋：54430.4kg③、R235光圆钢筋：6430.0kg㈡、波形护栏①、C30砼：258.4 m3②、HRB335带肋钢筋：27203.8kg③、R235光圆钢筋：6456.2kg二、地质与水文：项目呈南北走向且地域所属毛乌素沙漠与黄土高原的过渡地段，以榆阳沟为界，项目北部属于以风蚀为主的风沙草滩地形地貌，南部为黄土沟壑地貌，区内沟壑分布，地面支离破碎、冲沟发育、地势陡峭。

总体地势南低北高，海拔在900～1200m之间。

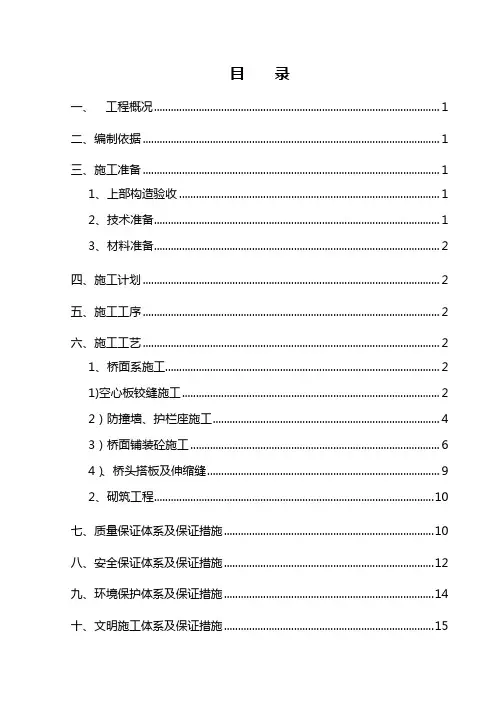

目录一、工程概况 (1)二、编制依据 (1)三、施工准备 (1)1、上部构造验收 (1)2、技术准备 (1)3、材料准备 (2)四、施工计划 (2)五、施工工序 (2)六、施工工艺 (2)1、桥面系施工 (2)1)空心板铰缝施工 (2)2）防撞墙、护栏座施工 (4)3）桥面铺装砼施工 (6)4）、桥头搭板及伸缩缝 (9)2、砌筑工程 (10)七、质量保证体系及保证措施 (10)八、安全保证体系及保证措施 (12)九、环境保护体系及保证措施 (14)十、文明施工体系及保证措施 (15)桥面系及附属工程施工方案一、工程概况二、编制依据《城市道路设计规范》-CJJ37—2012《城市桥梁设计规范》—CJJ11—2011《公路桥涵设计通用规范》-JTG D60—2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》-JTG D62-2004《公路桥涵施工技术规范》(TJT041—2000)《公路工程质量检验评定标准》（JTJ071—98)《施工图设计文件》甲方提供的新区总体规划、市政工程规划资料现场实际情况，本合同段工程任务情况，质量、工期要求公司机械设备，技术力量，施工能力等具体情况三、施工准备1、上部构造验收上部构造完工以后，项目部组织结构工程师和测量技术人员进行二次检测,为下一部顺利施工打好基础；2、技术准备⑴、组织施工人员熟悉施工图纸，相互技术交底，掌握技术要求，确定施工方法及重点、难点，以保证工程质量;⑵、技术管理人员应预先学习施工技术规范，进行施工前的技术、质量及安全交底工作，确定合理的组织机构、质量控制及施工程序。

3、材料准备试验室对料厂内钢筋、水泥、砂子、碎石等原材料进行了取样检测，质量符合要求，数量满足需求；橡胶支座的材料、质量和规格满足设计和规范要求。

四、施工计划我项目对桥面系及附属工程施工计划开工日期为2010年7月20日，计划2011年4月20日全部完工.五、施工工序根据本工程结构情况,按以下程序施工（工艺流程图见附图1、2、3）铰缝→护拦基座和防撞护拦浇筑→桥面铺装→桥头搭板、伸缩缝六、施工工艺1、桥面系施工1）空心板铰缝施工根据《公路桥涵设计通用规范》JTG D60-2004、湖北梧桐湖新区月山湖大道道路排水工程施工图设计-月山湖大道二号桥桥梁工程和现场施工情况编制空心板铰缝施工方案。
