用电施工组织设计(详细)

  • 格式：doc
  • 大小：125.50 KB
  • 文档页数：15

浙江省送变电工程公司科技论文 128 浅论临时用电施工组织设计的编写 谢 杰 (浙江省送变电工程公司安全保卫部)

【摘 要】目前公司的施工组织设计（措施）的编制中，对临时用电方案的编制 普遍存在编制过于简单、用电容量计算不切合实际等问题。本文对临时用电方案 的编制，以相关法律法规为依据，并以某一变电所施工临时用电方案的编制实例， 较完善地阐述了施工临时用电方案编制的内容、程序和要求。 【关键词】临时 用电 方案

前言 根据《施工现场临时用电安全技术规范JGJ 46—88》第2.1.1条规定：“临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计”。在国务院《建设工程安全生产管理条例》第二十六条规定：“施工单位应当在施工组织设计中编制安全技术措施和施工现场临时用电方案”。否则可依据第六十五条规定：“责令限期改正；逾期未改正的，责令停业整顿，并处10万元以上30万元以下的罚款；情节严重的，降低资质等级，直至吊销资质证书；造成重大安全事故，构成犯罪的，对直接责任人员，依照刑法有关规定追究刑事责任；造成损失的，依法承担赔偿责任”。

施工现场安全用电的管理,是安全生产文明施工的重要组成部分,临时用电施工组织设计也是施工组织设计的组成部分. 浙江省送变电工程公司科技论文 129 1 临时用电施工组织设计的内容及步骤 1.1 现场勘探 1.2 确定电源进线,变电所、配电室、总配电箱、分配电箱等的位置及线路走向。 1.3 进行负荷计算。 1.4 选择变压器容量、导线截面和电器的类型、规格。 1.5 绘制电气平面图、立面图和接线系统图。 1.6 制定安全用电技术措施和电器的防火措施。 2 施工现场临时用电计算

在临电设计中应按照临电负荷表进行现场临电的负荷验算，校核业主方所提供的电量是否能够满足现场施工所需电量，如何合理布置现场临电的系统。通过计算确定变压器规格、导线截面、各级电箱规格和系统图。 2.1 用电量计算。 施工现场临时供电，包括施工和照明用电两个方面，其用量可按以下公式计算： P计=1.1(K1∑Pc+ K2∑Pa+ K3∑Pb) 式中： P计——计算用电量(kW)； 1.1——用电不均衡系数； ∑Pc

——全部施工用电设备额定用量之和；

∑Pa

——室内照明设备额定用量之和；

∑Pb

——室外照明设备额定用量之和；

K1——全部施工用电设备同时使用系数，总数10台以上，30台以内时K1=0.7；浙江省送变电工程公司科技论文 130 总数30台以上时K1=0.6；总数10台以内时K1=0.75； K2——室内照明设备同时使用系数，取K2=0.8； K3——室外照明设备同时使用系数，取K3=1.0。 综合考虑施工用电约占总用电量的90%，室内外照明用电约占10%，则上式可进一步简化为下式： P计=1.1(K1∑Pc+ 0.1 P计) =1.24K1∑Pc 2.2 变压器容量计算。 需要变压器容量可按以下公式计算： P变=1.05 P计 / (cosφ+1.4 P计)

式中： P变——变压器容量（ＫＶＡ）； 1.05——功率损失系数； cosφ——用电设备功率因数，一般施工现场取0.75。 求得P变值，可选择变压器容量。 2.3 配电导线截面计算。 导线截面一般根据用电量计算允许电流进行选择，然后再以允许电压降及机械强度加以校核。按导线的允许电流选择导线截面，三相四线制低压线路上电流可按以下公式计算： Ｉ线=100 P计/ (3U线cosφ) Ｉ线——线路工作电流值(A)； U线——线路工作电压值(V)； P计、cosφ值代入上式可简化为以下公式： Ｉ线=1000 P计/(1.73×380×0.75)=2 P计 浙江省送变电工程公司科技论文 131 即表示1kW耗电量等于２Ａ电流。 求出线电流后，可根据导线持续允许电流，按下表数值选择导线截面，使导线中通过的电流控制在允许范围内。 导线截面选用表

导线标称截面 (mm2)

裸线 橡皮或塑料绝缘线（单芯500V）

TT型 (铜线) LT型 (铝线) BX （铜芯橡皮线） BLX型 （铝芯橡皮线） BC型 （铜芯塑料线） BLV型

（铝芯塑料线） 2.5 - - 35 27 32 25 4 - - 45 35 42 32 6 - - 58 45 55 42 10 - - 85 65 75 59 16 130 105 110 85 105 85 25 180 135 145 110 138 105 35 220 170 180 138 170 130 50 270 251 230 175 215 165 70 340 265 285 220 265 205 95 415 325 345 265 325 250 120 485 375 400 310 375 285 150 570 440 470 360 430 325 185 645 500 540 420 490 380 240 770 610 660 510 - -

编 号： 文件号：Gc-QTB-200X-XX

XXX变电所变电工程

临

临时用电施工组织设计实例 浙江省送变电工程公司科技论文

132 时

用 电 方 案

浙江省送变电工程公司 200X年XX月 目 录 1．编制依据 ………………………………………………………………………9 2. 工程概况………………………………………………………………………9 3. 主要施工用电设备…………………………………………………………10 3.1工程概况………………………………………………………………………10 3.2电气工程建设规模……………………………………………………………10 3.3工程承包方式、范围及工期要求……………………………………………10 浙江省送变电工程公司科技论文 133 3.4工程参建单位…………………………………………………………………10 3.5主要工程量……………………………………………………………………10 4. 供电容量计算和变压器选择……………………………………………11 4.1用电分布………………………………………………………………………11 4.2供电容量计算…………………………………………………………………11 4.3电流计算………………………………………………………………………11 4.4实际用电量校核………………………………………………………………11 5. 部分支路计算和漏开选择……………………………………………… 12 5.1支路计算…………………………………………………………………… 12 5.2漏开选择…………………………………………………………………… 12 5.3其他要求…………………………………………………………………… 13 6. 现场临时用电设备选择…………………………………………………13 6.1配电箱的设计……………………………………………………………… 13 6.2线路设计…………………………………………………………………… 13 6.3防雷及接地……………………………………………………………………13 7. 临时用电防火措施…………………………………………………………14 7.1变压器故障引起的火灾………………………………………………………14 7.2线路故障引起的火灾防范对策………………………………………………14 7.3电动机故障引起的火灾防范…………………………………………………15 7.4照明灯具故障引起的火灾防范………………………………………………15 8. 安全用电措施………………………………………………………………15 浙江省送变电工程公司科技论文 134 XXX变电所临时用电方案 1 编制依据 1.1 《施工现场临时用电安全技术规范JGJ 46—88》 1.2 浙江省电力设计院设计电气施工图纸。 1.3 《XXX变电所工程施工组织设计》。 1．4 《电力建设安全工作规程DL5009·3—1997》（变电所部分）。 2 工程概况

2.1 XXX变电所位于XX市XX县城郊。 浙江省送变电工程公司科技论文 135 2.2 电气工程建设规模 规划建设150MVA主变压器3台， 220kV出线4回， 110kV出线10回， 35 kV出线10回， 35kV并联电容6×8400kVar。 本期安装150MVA主变压器1台（#1主变），220kV出线2回、110kV出线2回，35 kV出线6回，2×8400kVar并联电容器组。 220千伏配电装置为屋外支持式管母线分相中型布置，远景出线四回，采用双母线接线，本期出线二回，单母线接线。 110千伏配电装置为屋外支持式管母线分相中型布置，远景出线十回，双母线接线，本期出线二回，采用单母线接线。 35千伏配电装置远景出线十回，采用屋内高压开关柜布置；本期出线六回，采用单列布置的开关柜；远景及本期均采用单母线分段接线，设分段断路器。 35kV电容器采用屋内双层布置，单星型接线。 220千伏线路选用双套微机保护，110千伏线路选用普通微机保护，主变保护采用双套微机保护装置，220kV、110kV、35kV母线均采用微机型母差保护。 故障录波器采用两台微机型故障录波装置。 35KV线路和电容器保护采用微机保护与监控一体化装置，组屏安装；装设微机小电流接地检测装置一套。

3 主要施工用电设备 XXX变电所施工机械设备和生活用电一览表 序号 名称 规格 单位 数量 相数 电容量 电容量合计

1 真空滤油机 ZJB6BY 台 1 3

80kW 电动机(3相电源)：

∑P1=230.55kW 2 真空泵 ZX-70 台 1 3

3 微型真空泵 ZX- 台 1 3 1kW

4 压力式滤油机 LY-100 台 1 3 3kW

5 微型滤油泵 CY-L 台 1 3 1kW

6 齿轮油泵 台 1 3 3kW

7 液压泵 700kg 台 2 3 1.5kW×2

8 液压泵 1250kg 台 2 3 1.5kW×2

合集下载

施工临时用电施工组织设计方案

施工临时用电施工组织设计方案

施工临时用电施工组织设计方案施工临时用电施工组织设计方案协议一、关键信息项1、工程名称：＿___________________2、施工地点：＿___________________3、施工单位：＿___________________4、用电容量：＿___________________5、供电方式：＿___________________6、预计施工工期：＿___________________二、工程概述1、介绍工程的基本情况，包括工程规模、结构形式、施工内容等。

2、说明施工临时用电的重要性和必要性。

三、现场勘察1、对施工现场的地形、地貌、周边环境进行详细勘察。

2、确定电源进线、配电室、配电箱的位置。

3、了解现场已有电力设施的情况。

四、负荷计算1、根据施工设备清单，计算各类设备的用电负荷。

2、考虑同时使用系数，确定总用电负荷。

五、电源选择1、分析可供选择的电源类型，如市电、自备发电机等。

2、比较不同电源的优缺点，选择经济、可靠的电源。

六、配电室及配电箱设置1、明确配电室的位置、面积、结构要求。

2、规定配电箱的数量、位置、型号。

七、线路敷设1、选择合适的电线电缆型号、规格。

2、确定线路敷设方式，如架空、埋地等。

3、标明线路走向，绘制线路平面图。

八、接地与防雷1、制定接地系统方案，包括接地电阻要求。

2、安装防雷装置，明确防雷等级和措施。

九、安全用电措施1、制定电气设备的操作、维护、检修规程。

2、配备必要的安全防护用品和警示标识。

3、对施工人员进行安全用电培训。

十、电气防火措施1、选用符合防火要求的电气设备和材料。

2、制定火灾应急预案，配备灭火器材。

十一、应急预案1、针对可能出现的电气事故，制定应急处理方案。

2、明确应急救援人员的职责和分工。

十二、用电管理1、建立用电管理制度，明确专人负责。

2、做好用电记录和统计工作。

十三、附则1、本协议的解释权归相关方所有。

2、本协议自签订之日起生效，至工程竣工结束。

施工现场临时用电施工方案临时用电施工方案和施工组织设计

施工现场临时用电施工方案临时用电施工方案和施工组织设计

施工现场临时用电施工方案临时用电施工方案和施工组织设计一、项目概述施工现场临时用电施工方案，是为了确保施工现场的电力供应安全、可靠、经济、合理，根据我国相关法律法规和行业标准，结合工程特点及现场实际情况制定的。

本方案主要包括临时用电施工组织设计、临时用电设备选型、临时用电线路布局、临时用电安全管理等内容。

二、临时用电施工组织设计1.施工用电负荷估算根据工程规模、施工工艺、设备功率等因素，对施工现场的用电负荷进行估算。

确保电源容量能满足施工现场的用电需求，避免因电源容量不足导致的安全隐患。

2.临时用电系统设计（1）电源接入：根据现场实际情况，选择合适的电源接入方式，如高压供电、低压供电等。

（2）配电室设置：在施工现场设置配电室，确保电源稳定、可靠。

配电室应设置在远离易燃易爆物品、人员密集区域，并采取防火、防盗、防雷等措施。

（3）配电线路布局：根据施工现场的用电需求，合理布局配电线路，确保线路安全、可靠、经济、合理。

（4）配电箱设置：在施工现场设置配电箱，方便施工现场的用电管理。

配电箱应设置在便于操作、维护的位置，并采取防雨、防晒、防尘等措施。

3.临时用电设备选型根据施工现场的用电需求，选择合适的临时用电设备。

主要包括：（1）发电机：根据施工现场的用电负荷，选择合适的发电机，确保电源稳定、可靠。

（2）电缆：根据用电负荷、线路长度等因素，选择合适的电缆规格，确保线路安全、可靠。

（3）配电箱：根据用电需求，选择合适的配电箱，确保配电箱功能齐全、安全可靠。

4.临时用电线路布局（1）电缆敷设：根据现场实际情况，选择合适的电缆敷设方式，如直埋、架空、地埋等。

（2）线路走向：确保线路走向合理，避免交叉、重叠，减少安全隐患。

（3）线路接头：确保线路接头安全、可靠，采用专业的接头设备和技术。

5.临时用电安全管理（1）安全培训：对施工现场人员进行临时用电安全培训，提高安全意识。

（2）安全防护：施工现场应设置安全防护设施，如警示牌、防护网等。

施工现场临时用电施工组织设计

施工现场临时用电施工组织设计

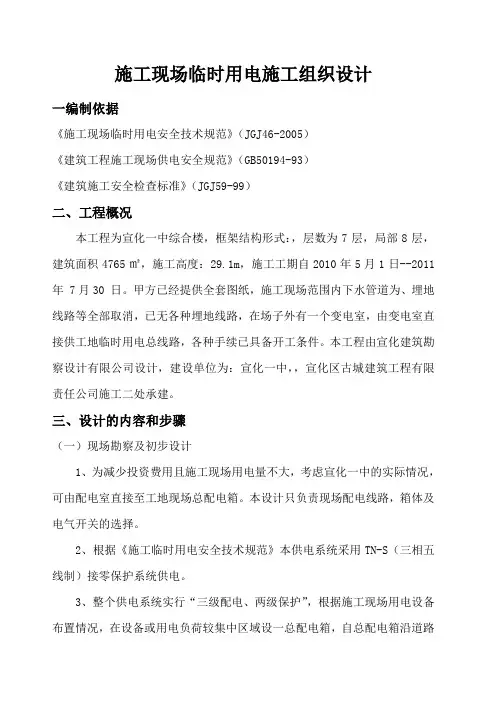

施工现场临时用电施工组织设计一编制依据《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑工程施工现场供电安全规范》（GB50194-93）《建筑施工安全检查标准》（JGJ59-99）二、工程概况本工程为宣化一中综合楼，框架结构形式：，层数为7层，局部8层，建筑面积4765㎡，施工高度：29.1m，施工工期自2010年5月1日--2011年 7月30 日。
