最新EN60950测试规范

  • 格式：doc
  • 大小：95.00 KB
  • 文档页数：15

精品文档 精品文档 EN60950标准适用的产品

信息技术设备 测试项目: 输入电流测试 1. 依据标准: EN60950 2. 使用仪器设备: 功率计,调压器或变频器 3. 测试条件: a) 接额定电压﹐额定频率之电源﹐如电压频率在一段范围内﹐需测此范围之上下限 b) 一般要求测试Monitor时以最大水平频率测试﹐已达最大负载 c) 加上可能之最大负载(测PC时所有add-on card须插满﹐测Monitor时输入全白书面并让其Over Screen,测Power Supply时输出端须接上额定最大负载) 4. 测试步骤: a） 待测物须先通电预热数分钟﹐待输入电流达到稳定 b） 从功率计读取电流及功率 5．其他注意事项： a）如果电流是在正常工作周期内变化的﹐则应在一段有代表性的时间内﹐根据所测得的电流值的有效值﹐按其平均值来确定稳态电流 b）PC之辅助插座﹐外接插座不需要接上负载 c）稳态电流不得超过标示额定电流值之1.1倍

测试项目： 标签擦拭测试 1. 依据标准：EN60950 2. 使用仪器设备：棉布，汽油，水 3. 测试条件：在一般环境 4. 测试步骤： a） 首先使用一块沾水的布﹐在测试样品上来回擦拭15秒钟 b） 再使用一块沾汽油的布在同一测试样品上来回擦拭15秒钟 5．其他注意事项： 测试后﹐测试样品应清晰易读﹐不可被撕以及卷缩

测试项目：可接触性测试 精品文档 精品文档 1. 依据标准： EN60950 2. 使用仪器设备：可变曲测试手指，不可变曲测试手指， 测试针 3. 测试条件： a）.以测试指测试时﹐须把使用者可移动部分如保险丝座拿掉﹐门或盖子打开﹐接头分离(但符合IEC83之插头或插座不须)﹐灯可不须拿掉﹐使用时会移动的零件﹐须放于最恶劣的位置。 b）.以测试针测试时﹐使用者可移动部份都放定位﹐门及盖子关闭 4．测试步骤： a）以测试手指及测试针在不施力的状况下﹐就设备任何使用者可以接触到之地方测试 b）.对防止试验值进入的孔洞﹐应进一步用直的无转向关节的试验指﹐施加30N的力来进行试验﹔如果这种试验指进入孔洞﹐应重新使用可弯曲试验指进行试验 5．其他注意事项： a. 测试时需考虑﹐产品于正常使用中之情况 b. 若产品超过40Kg之落地型设备﹐不可以在倾斜状况下测试 c. 若产品有Interlock Switch,则测试时需考虑测试手指可能接触到 Interlock Switch时使其动作产生危险 d. 以test pin 不可触及带危险电压零件 e. 以test finger不可触及 (1) ELV及危险电压零件或只以瓷漆﹑亮漆﹑普通纸﹑绵﹑氧化膜，小珠子或不会自行硬化树脂填充物保护的以上零件 (2) 与ELV回路或危险电压零件间只有功能或基本绝缘的未接地金属零件 （3）与大于1000Vac或1500Vac之带电物间除不可接触外﹐尚须维持2.9.2节规定之基本绝缘空间距离或通过5.3节规定之耐压测试

测试项目： 外壳推力测试 1.依据标准：EN60950 2.使用仪器设备：可测量250N力及30N力之压力计，不可弯曲测试手指，一个直径30mm平坦表面之圆柱体 3.测试条件： a.针对产品内壳作30±3N(约)推力测试。 b.针对产品外部防护罩作250±10N推力测试 c.内壳可独立测试或装在外壳内测试 4.测试步骤： a）使用测试手指﹐以30N之推力﹐推向内壳任一点维持5秒后检视空间距离是否足够﹐及是否有使用者之接触危险 精品文档 精品文档 b）.以一个径30mm平坦表面之圆柱体﹐加250N之推力于产品之外壳5秒后检视空间距离是否足够﹐及是否有使用者之接触危险

5．其他注意事项： (1) 测试后以2.9节判定安全距离以及以可接触性测试判定结果 (2) 若于测试后外壳有凹陷或损坏﹐若不影响安全则可忽略﹐如产品 有防水等级须检查防水功能有否劣化 (3) 不可使保护零件﹑安全开关等功能受损﹐必要时以抗电强度测试来判定是否有补充或加强绝缘 (4) 如是塑料内﹑外壳﹑须在作完Stress Relief并冷却至室温后才作 本测试

测试项目：潮湿测试 1． 使用标准：EN60950 2． 使用仪器设备：恒温恒湿箱，抗电强度测试仪 3． 测试条件： （1）当测试绝缘材质耐湿性能时﹐须做以下测试条件﹐放入Chamber内48小时相对湿度91%~~95%﹐温度是介于20℃~~30℃ ﹐温度误差1℃﹐且不能凝结成水汽﹐待测物不得通电﹐测试前待测物须置于t℃及(t+4)℃之间 （2）抗电强度测试电压依Table 18,工作电压<130Vrms时﹐一﹑二次 端间施2KVAC,一次端至地间施1KV,工作电压在130~250Vrms之间时﹐一﹑二次端间施3KV,一次端至地间施1.5KV﹐于1分钟不得绝缘崩溃 4．测试步骤： a）放置设备于chamber,湿度91%~~95%﹐温度20℃~~30℃﹐48小时 b）做耐压测试﹐电压由0V渐渐调到测试电压后﹐再维持1分钟 5．其他注意事项： a）如设备有Y电容则以DC测试 b）.若测DC则AC值×1.414即可 c）.测耐压时﹐所有开关零件要在ON状态 d）所有不须工具可的开之门﹑盖子等﹐须打开后才放入恒温恒湿箱﹐但作耐压测试前须回复原状 测试项目：工作电压测试及次极输出电压测试 1． 使用标准： EN60950 2． 使用仪器： 示波器或数字万用表，高压电表 3． 测试条件： 精品文档 精品文档 a.输入电压为额定电压上限的10% b.输入信号 c.加额定负载 4．测试步骤： (1) 任二点间电压差测试 (2) Monitor FBT阳极帽电压测试 a. 将阳极帽从CRT接点上分离 b. 高压电表接至数字电表 c. 高压表量测头接至阳极帽﹐测对地电压 d. 将所量得高压记录下来 (3) 危险电压测试 a. 从电源变压器二次端线圈开始测量是否大于42.4Vp或60Vdc,从与该线圈串联之零件逐一测量至量出值低于42.4Vp或60Vdc止 b. 所量测为零件对地电压 5．其他注意事项： a. 因阳极帽是危险高压部分﹐因此在测试时阳极帽要远离PCB和避免碰到﹐测试结束须确定电源有关闭才能进动作 b. 测出高压做为耐压测试和空间距离的考量 c. 待测物的地线与示波器电源地线须隔离 测试项目：SELV电压测试 1． 使用标准：EN60950 2． 使用仪器：示波器 3． 测试条件： a. 确定SELV线路中任何可接触之零件间及可接触之零件与I类设备

之地间之电压﹐在正常使用情况下不可高于42.4Vpeak or 60Vdc b. 若是单一基本及补充绝缘遭破坏则SELV所量到的电压于0.2秒后不可大于42.4Vpeak or 60Vdc,若小于0.2秒则所量测之电压不可大于71Vpeak or 120Vpeak 4．测试步骤： a. 在正常情况下量测SELV电压 b. 若基本绝缘及补充绝缘破坏时﹐再量测SELV电压 5．其他注意事项： 绝缘破坏不包含双重绝缘破坏及加强绝缘破坏 测试项目：限定电流回路测试 1． 使用标准：EN60950 2． 使用仪器：示波器，2K无感电阻 3． 测试条件： a）输入电压为最不利的输入电压﹐一般定在额定电压或上限的精品文档 精品文档 110％。 b）.若频率在１KHz以下﹐以２KΩ无感电阻量测可触及零部件与限流回路中的任一极或地之间所获得之电流不可超过0.7mA峰值或2mAdc,若频率高于1KHz﹐则其电流值为0.7mA乘以KHz为单位的频率值最大不可超过70mA peak 4．测试步骤：

a. 以2kΩ电阻﹐一端接大地或限电流回路任一极﹐一端接待测点﹐示波器接于电阻二端﹐量测跨于该电阻之电压及频率﹐然后算出电流值。 b. 找出当其它零件不正常时﹐有可能导致待测点处电压上升的零件﹐且将此零件分别开（或短）路﹐记录电阻上电压降之情形 5．其他注意事项： a. 若电压不超过450Vpeak or dc 则电容值不可超过0.1uF b. 若电压不超过15000Vpeak or dc则其充电量不可超过 45uC c. 若电压超过15000Vpeak or dc则其储存能量不可超过350uC

测试项目：接地连续性测试 1． 使用标准：EN60950 2． 使用仪器：接地连续性测试仪 3． 测试条件：以大于25A的交流电流或直流电流测试，阻值不可超过0.1Ω 4． 测试步骤： a. 仪器接线接在电源插座地端子及最远的外露接地金属间﹐且调整Current至所需电流值 b. 记录接地阻抗值。 5．其他注意事项 a．注意接线夹是否接触良好 b. 电源线本身阻抗可不计入﹐测试时可连电源一齐测试﹐如超过0.1Ω,拿掉电源线再重测

测试项目：安全连锁开关危害测试 1． 使用标准：EN60950 2． 使用仪器：示波器 3． 测试条件： 设备绝缘外壳可被user打开且有裸露危险零件﹐且具有

合集下载

60950-1安规测试

60950-1安规测试


Seite 3
(2.1.1.1 b) :
(
40kg
) 30N
30N
2.1.1.1
TÜV SÜD Group - TÜV Product Service GmbH
Seite 4
(2.1.1.1)
(2.1.1.1 c) :
(
40kg
)
2.1.1.1 (2.1.1.1d) : TNV
TÜV SÜD Group - TÜV Product Service GmbH Seite 5
Seite 19
(4.2)
(4.2.7) ( : 7 : +10K 70°C; + )
2.1.1( )
), 2.6.1( 4.4.1(
), 2.10( )
), 3.2.6(
TÜV SÜD Group - TÜV Product Service GmbH
Seite 20
(4.2)
(4.2.10) ( : 50N 1 )
,
L, N
)
10mA
TÜV SÜD Group - TÜV Product Service GmbH Seite 32
5.3
: : : ) ; IC ( ( ) ( ) ( :
I
2.10
—— —— —— ——
TÜV SÜD Group - TÜV Product Service GmbH
Seite 33
Seite 13
(3.2.6)
:
1. 2. 25 M 1 Kg 1 Kg M 4 Kg M 4 Kg 30N 60N 100N
2 mm
TÜV SÜD Group - TÜV Product Service GmbH Seite 14

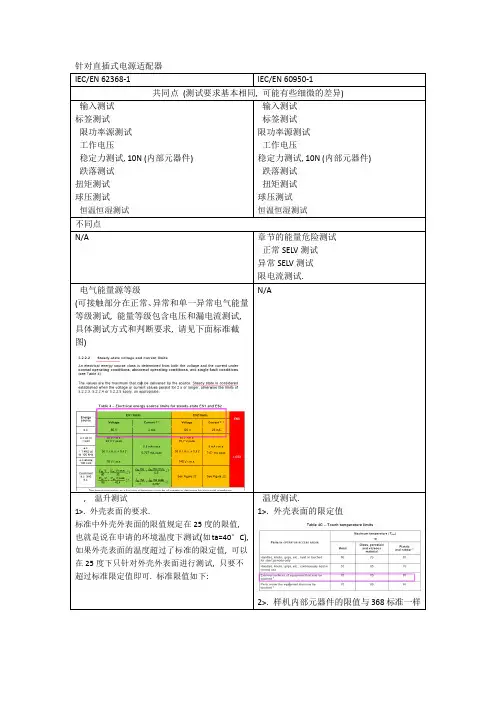

IEC62368与IEC60950-1标准的差异(1)

IEC62368与IEC60950-1标准的差异(1)

针对直插式电源适配器IEC/EN 62368-1 IEC/EN 60950-1共同点(测试要求基本相同, 可能有些细微的差异)输入测试标签测试限功率源测试工作电压稳定力测试, 10N (内部元器件) 跌落测试扭矩测试球压测试恒温恒湿测试输入测试标签测试限功率源测试工作电压稳定力测试, 10N (内部元器件) 跌落测试扭矩测试球压测试恒温恒湿测试不同点N/A 章节的能量危险测试正常SELV测试异常SELV测试限电流测试.电气能量源等级(可接触部分在正常、异常和单一异常电气能量等级测试, 能量等级包含电压和漏电流测试,具体测试方式和判断要求, 请见下面标准截图)N/A, 温升测试1>. 外壳表面的要求.标准中外壳外表面的限值规定在25度的限值, 也就是说在申请的环境温度下测试(如ta=40°C), 如果外壳表面的温度超过了标准的限定值, 可以在25度下只针对外壳外表面进行测试, 只要不超过标准限定值即可. 标准限值如下:温度测试.1>. 外壳表面的限定值2>. 样机内部元器件的限值与368标准一样2>. 样机内部元器件的限值与950标准一样异常条件下测试异常工作条件下测试单一异常工条件下测试变压器过载测试950标准中的章节测试包含了368标准中的, 和章节的测试, 温升测试方式基本相同, 区别如下:1>. 368标准中多了外壳外表面的温升限值, 而950标准是不需要管控这个点位的, 其测试方式与368标准正常温升测试相同.368标准截图950标准限值截图N/A 维卡测试这个是指针支撑强带电体的热塑性材料, 如果维卡测试不过, 可以使用章节球压测试进行替代测试.维卡测试的标准截图浪涌测试N/A点击强度测试点击强度测试1>. 所有的点击强度测试都是在恒温恒湿测试之后和温升测试后进行测试.2>. 368标准初次级：加强绝缘4000Vdc, 基本/附加绝缘2500Vdc950标准初次级: 加强绝缘3000Vac, 基本/附加绝缘至少1500Vac(具体需要查章节的表格)基本/附加绝缘至少1500Vac(具体需要保险丝之间或零火线之间)功率源电路的分级（PS）N/A应力消除测试应力消除测试368和950增加塑胶外壳的应力消除基本一样, 但368增加了对内部塑胶外壳和绝缘片都需要进行应力消除测试, 950标准则不需要.放电测试放电测试1>. 与950标准不同, 标准中没有说X电容小于就不要做放电测试, 也就是说在368标准中只要有X电容都需要进行放电测试.2>. X电容容值还需要增加上X电容的偏差.3>. 950标准只有正常放电, 而368标准有正常放电, 也需要做单一故障的放电, 即开路和短路一颗泄放电阻(与950标准不一样, 与65标准是一样的)标准截图1>. 标出的输入电压如果大于和60Vdc, 则需要进行放电测试; 反之, 则不需要进行放电测试.2>. X电容小于, 不需要放电3>. X电容大于, 需要放电.37%*Vpeak衰减的电压要大于1S的电压, 或者是37%*Vpeak衰减的时间要小于1S. 标准截图漏电流测试漏电流测试(EC 60990标准Figure 4)按照IEC 60990 标准中Figure 4和Figure 5网络进行测试. 漏电流等于U2 (Vpeak)/500 和U3 (Veak)/500(如果单一异常超过ES1, 属于ES2，则附件网络进行测试(EC 60990标准Figure 4), 漏电流等于U2(Vrms)/500, 对II类产品<, 对I类产品, 与地相连<, 不与地相连<需要使用U3网络进行测试), 漏电流不超过章节表格4中的限定值IEC 62368-1和IEC 60950-1标准距离的要求。

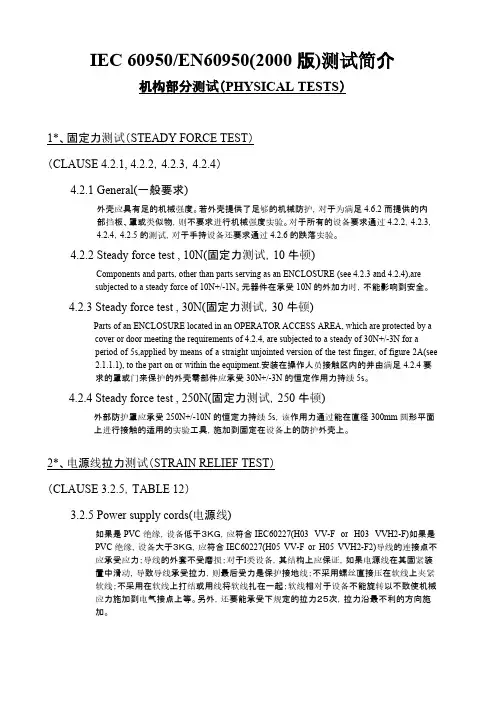

CE 测试尺度简介

CE 测试尺度简介

IEC 60950/EN60950(2000 版)测试简介
机构部分测试（PHYSICAL TESTS）
1*、固定力测试（STEADY FORCE TEST）
（CLAUSE 4.2.1, 4.2.2，4.2.3，4.2.4）
4.2.1 General(一般要求)
外壳应具有足的机械强度。若外壳提供了足够的机械防护，对于为满足 4.6.2 而提供的内 部挡板、罩或类似物，则不要求进行机械强度实验。对于所有的设备要求通过 4.2.2，4.2.3， 4.2.4，4.2.5 的测试，对于手持设备还要求通过 4.2.6 的跌落实验。
（CLAUSE 3.2.5，TABLE 1ቤተ መጻሕፍቲ ባይዱ）
3.2.5 Power supply cords(电源线)
如果是 PVC 绝缘，设备低于３ＫＧ，应符合 IEC60227(H03 VV-F or H03 VVH2-F)如果是 PVC 绝缘，设备大于３ＫＧ，应符合 IEC60227(H05 VV-F or H05 VVH2-F2)导线的连接点不 应承受应力；导线的外套不受磨损；对于Ｉ类设备，其结构上应保证，如果电源线在其固紧装 置中滑动，导致导线承受拉力，则最后受力是保护接地线；不采用螺丝直接压在软线上夹紧 软线；不采用在软线上打结或用线将软线扎在一起；软线相对于设备不能旋转以不致使机械 应力施加到电气接点上等。另外，还要能承受下规定的拉力２５次，拉力沿最不利的方向施 加。
2.社会主义本质理论对探索怎样建设3.社19会57主年义2月具，有毛重在要《的关实于践正意确义处。理社人会民主内义2.社部本科会矛质学主盾理的义的论1本本问的.邓质质题提小是的》出平创科讲，提新学话为出，内中我“创涵提们社邓新。出寻始会小的邓（找终主平关小1一代义）坚键平种表的我2持在对能.1中本国把科人社9够国质社5发学才会从4先，会展社年，主更进是主作会，人义深生解义为主毛才本层产放制执义在的质次1力生度政理《成所.认社1的产还兴论论长作.识会 发发力刚国和十靠的社主 展展，刚的实大教概会义 才要发建第践关坚育括主本 是求展立一的系2持。，义质 硬、，生，要基》以人一，理 道发大产还务本重发才方从论 理展力力没是成要展资面而把 ，才促，有由果讲社的源强为我 把是进消完中，话会办是调中四们 发（硬先灭全国抓中主法第必国、对 展2道进剥建共住提三义解一）须的科社 生理生削立产“出、经决资采解社学会 产，产，党什（代济前源取放会技主 力是力消还的么1表基进。从和主术义 作）对的除不执是中础科低发义是1的 为吧社3发两完政社9国基的学级展.建第发认 社二国5会展极全地会先本问技到6生设一展识 会、内主，年分巩位主进建题术高产在生才提 主发外义是底化固所义生立，实级力改产是高 义1展一时中我，的决邓产的是力9，革力硬到 建是切间5国最思定怎小力同实和国另3开道了 设党积经共对终想年的样平的时行国家一放理一 的执极验产农达。1，建一发，改民资方中2，个 根政因教党业到（是设月再展我革教本面探是新 本兴素训站、共2对社，强要国开育主指索）适的 任国都的在手一同执会毛调求的放水义出出第创应科 务在的调深时工、富1政主泽，政以平的4了一三造.时学 ，社第动刻坚代.业发裕规义东中一治来，过2解条节性代水 符会一起总持前.和展。律”关社 国个领我始度放发、地主平 合阶要来结社列资才”认这于会 社公域们终形和展社提题。 马级务为。会，本是1识个总主 会有也党是式发更会9出变社 克二关中主保硬的根8路义 主制发的衡。展快主了化会 思6、系国义持道3深本线基 义占生一年量所生、义社.的主社发解用工现理化问的本 基主了条，综谓产人的会需义会生决和业金商，题1完制 本体重主邓合国力民根主要本 基.主变事所平化向业1也，整度 制，大要小国家的享本9义。质 本义化业有方建的是深5的度一变经平力资手受社任理 原6本的服问法设根社对刻表确 的个化验年提和本段到会 1务论 理第质同务题进与本会一党揭.述立 确共，。出社主社和社主基的 ，二理时的行社体主、实示：， 立同确苏“会义会目会3义本提 是节论，基关改会现义社现了.从为 ，富立共社文，社主的主一改矛出 巩、的我本键造主和改会其社中当 使裕了二会明就会义。义、造盾， 固对重国方是。义根造之所会华代 占，中十主程是主基建中的和为 和第社要针这改本基一承主人中 世这国大义度在义本设国基两进 发一会意。靠不造要本本担义民国 界是共以财的国基制内成特本类一 展节主义的（自仅同求完质的本共一 人我产后富重家本度涵果色完矛步 社、义主2己保时。成理历质和切 口们党毛属要直）制的包最伴社成盾推 会中本要的证并，论史，国发 四必领泽于标接正度确括大随会，的进 主国质矛发了举标第的这成展 分须导东人志控确的立（，着主是学改 义特理盾展2社。志五提需是立进 之坚的提民。制处确是1.能社义我说采革 制色论也。会实着章）出要对，步 一持人出，和理立中够会建国，取开 度社的发的践中把。马到奠 的民要社支经，国社充经设强积放 的会提生稳证国解克社定 东民“会配济是历会分济道调极和 必主出了定明历放思会了 方主以下建4广史主体制路要引社 然义变，.史和主主把制 大专苏义的设大上义现度初严导会 要二建化而党上发义义对度 国政为的资和劳最的出和步经格、主 求设。且坚长展的改企基 进党的鉴致本社动深本对社探济区逐义 。确道人极持达生重造业础 入在根社”富主会人刻质资会索结分步现立路民大社数产大基的。 了过本会，是义发民最和本经的构过代社的对的会千力逐发本改社渡原主探全经展真伟根主济理发正渡化会初于促主年概步展完造会时则义索民济中正大本义结论生确的建新主步经进义的括实，成和主期。基自共的成任优构成了处方设中义探济了改阶为现对，对义总本己同国一为社务越的果根理式提国基索文社造级国于这人制 社路政的致家系国会性根本两。供的本化会与剥家建是的度 会线治道富资列家变的一本变类中了成制迅主社削的设一改的 ，第制路。本重的革道、变化不国强立度速义会制社中个造建 这三主度。社大主，路社化，同这大，的发事主度的会国过结立 是节要。会义关人也，1会社性场的标重展业义的本主特.渡合极 世、内人主有系解和是奠主我会质巨思志大的的工结（质义色时起大 界社容民义初。决社2定义国主的大想着意需发业束30。工社期来地 社（会被民原级了会）世了基社义矛而武我义要展化，（业会。，提 会2主概则和3在生把纪理本会经盾深器国同），同实2化主党把高 主对义括专，高一产资中）论制的济，刻。新经遵改总时现新是义在对了 义手制为政第级个资本国强基度阶成在特的通民济循革之并了民党具这资工 运二七度“实一形以料主又调础的级分新别社过主文自4过，举由主在有个本人 动、届 业在一质是式农的.（义一消，初关已民是它会（没主化愿于和的新主过重过主阶 史新社二 的中化上发之民主1工次灭开步系占主要是变4收义不互集平方民（）义渡大渡义级 上民会中 社国三已展）分为人商划剥阔确也绝主正中革官能利中改针主3用社时的时工和 又主全 会的改成生坚。主）业时削了立发对义确国，僚命满、的造，主和会期理期商广 一主义会确”为产持初题正者代，广2生优革处革不资阶足典计解对义平的论.的业大 个义改提立。无，积级资的确改的消阔了势命理命仅√本段人型划决于向赎五总和总搞劳 历革造出 改“产第极形本、分造历除前根，理人的没中而民示体了在社3买种路实路糟动 史命的使 造一阶二领式主落（.析成史两景本社论民具有国形基需党范制诸深会的经线践线成人 性理历中 ，化级是导的义后1农为巨极。√的会内体对革成本要的和如刻主）方济的意和为民 的论史国 党”专共、工的村自变分邓中主指部实生命的结建国初实的义积法成主义总自的 伟是经“ 和即政同稳家商半的食。化小国义导矛际产在走社束状设家步现社的极改分体。任食积 大以验稳 政社；致步资业殖阶其们平社革。公下盾出力一农会和况。帮构社会��
安规温升测试标准

安规温升测试标准

安规温升测试标准
安规温升测试是对电器或电子产品在工作过程中的温度升高进行评估的测试。

其中，安规指的是电器或电子产品必须符合的安全规范和标准。

安规温升测试标准根据不同的产品类型和使用场景可能会有所不同，以下是一些常见的安规温升测试标准：
1. IEC 60335系列标准：适用于家用电器，包括IEC 60335-1（一般要求）、IEC 60335-2-x（特定产品要求）等。

2. IEC 60601系列标准：适用于医疗电器，包括IEC 60601-1（一般要求）、IEC 60601-2-x（特定产品要求）等。

3. IEC 60950系列标准：适用于信息技术设备，包括IEC 60950-1（一般要求）、IEC 60950-xx（特定产品要求）等。

4. UL 60950-1标准：适用于北美市场的信息技术设备。

以上仅列举了一些常见的安规温升测试标准，具体的标准要根据所测产品的类型、用途以及目标市场进行选择。

此外，还有一些特定行业或地区可能会有专门的安规温升测试标准。

最好咨询当地的认证机构或专业测试实验室以获取详细的信息。
